Vertex BD –mallin käyttö Vertex G4/G4Plant ympäristössä

Video

Vertex BD –mallin käytöstä Vertex G4/G4Plant ympäristössä löytyy vinkkivideo Vertex Systems Oy:n Youtube-kanavalta. Klikkaa alla olevaa linkki.

Tämä teksti on generoitu videon litteroinnin perusteella

Vertex BD -mallin käyttö Vertex G4 / Vertex G4 Plant -ympäristössä

Tämän ohjeen avulla viet Vertex BD -talomallin 3D-geometrian Vertex G4- tai Vertex G4 Plant -kokoonpanoon niin, että voit käyttää rakennusmallia taustana ja yhtenä osana normaalia suunnittelua (esimerkiksi putkisto- tai laitesuunnittelua varten).

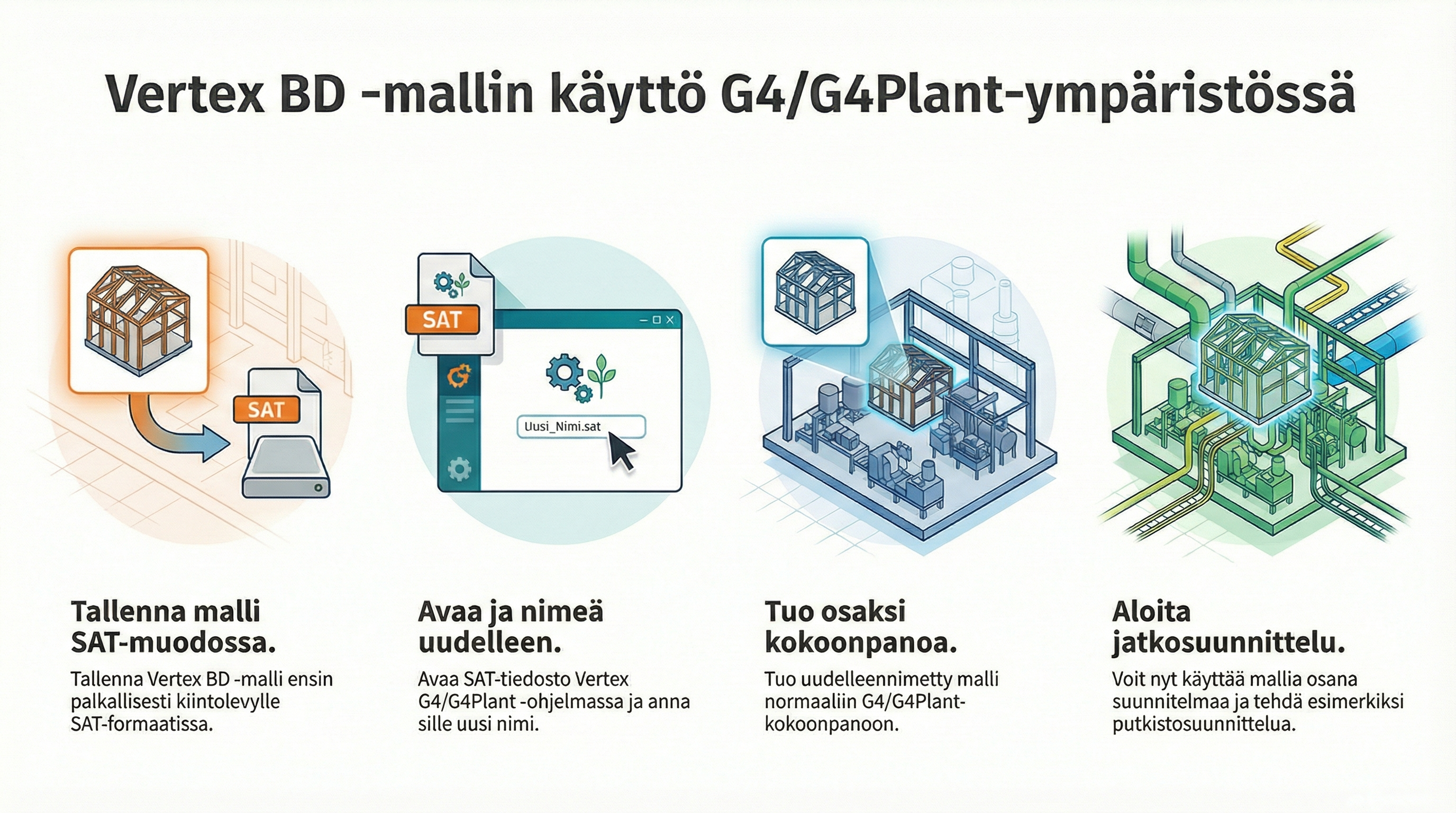

1. Perusidea lyhyesti

1. Tallenna Vertex BD -malli kovalevylle SAT-muotoon.

2. Tuo SAT-tiedosto Vertex G4 / Vertex G4 Plantiin uutena osana.

3. Lisää tuotu osa kokoonpanoon ja jatka suunnittelua sen päälle (putket, laitteet, teräsrakenteet, tms.).

Näin BD-talomalli toimii “taustamallina” G4/G4 Plant -ympäristössä.

2. BD-mallin tallennus SAT-muotoon

1. Avaa haluttu Vertex BD -talomalli.

2. Valitse 3D-mallin vientitoiminto, ja määritä:

   • Tiedostomuoto: SAT

   • Tallennuskansio: jokin sopiva kansio kovalevyllä (esim. projektikohtainen kansio)

   • Tiedoston nimi: kuvaava nimi, josta tunnistat BD-mallin myöhemmin

3. Tallenna malli.

   • Lopputuloksena sinulla on .sat-tiedosto kovalevyllä.

3. SAT-tiedoston tuonti Vertex G4 / G4 Plant -ohjelmaan

1. Avaa Vertex G4 tai Vertex G4 Plant.

2. Valitse komento, jolla tuodaan 3D-malli (SAT) ohjelmaan
   – esimerkiksi Tiedosto > Tuo > SAT (tarkka komennon nimi voi vaihdella versioittain).

3. Selaa esiin aiemmin tallentamasi BD-mallin .sat-tiedosto ja valitse se.

4. Ohjelma pyytää yleensä määrittämään:

   • Uuden osan tunnuksen / nimen (esim. “BD_talomalli_01”)

   • Mahdolliset muut asetukset (mittayksikkö, skaalaus, tms.).

5. Hyväksy siirto ja tallenna uusi osa G4/G4 Plant -tietokantaan.

Nyt BD-talomalli on G4/G4 Plant -osana, jota voit käyttää kokoonpanoissa kuten mitä tahansa muutakin 3D-osaa.

4. BD-mallin käyttö kokoonpanossa

1. Avaa olemassa oleva kokoonpano tai luo uusi (esim. prosessilaitos, konehuone, tms.).

2. Lisää äsken tuotu BD-osa kokoonpanoon:

   • käytä normaalia osan lisäys / sijoitus -toimintoa.

3. Sijoita talomalli haluttuun paikkaan:

   • Määritä nollapiste, suunnat ja mahdolliset kiinnitysehdot.

4. Tallenna kokoonpano.

Tämän jälkeen BD-talomalli näkyy kokoonpanossa ja toimii taustageometriana.

5. Mitä mallilla voi tehdä G4 / G4 Plant -ympäristössä?

Kun BD-talomalli on tuotu SAT-muodossa G4/G4 Plantiin:

• Voit aloittaa normaalin suunnittelun talomallin ympärille:

  • putkistosuunnittelu (putkilinjat, laitteet, venttiilit)

  • teräs- ja konerakenteet

  • laitesijoittelu, kanavointi, tms.

• Voit tuoda muita malleja samaan kokoonpanoon:

  • laitevalmistajien 3D-mallit

  • muut rakennus- tai laitemallit

• Voit käyttää BD-talomallia törmäystarkastelun ja tilavarausten taustana.

6. Huomioitavaa ja rajoituksia

• SAT-muoto tuo G4/G4 Plantiin geometrian, ei BD:n älykkäitä rakennuselementtejä.

  • Se toimii “kiinteänä 3D-mallina”, ei muokattavana BD-rakennuksena.

• Jos teet muutoksia BD-malliin, vie ja tuo SAT uudelleen, jotta muutokset päivittyvät G4/G4 Plant -kokoonpanoon.

• Pidä huolta yhtenäisistä koordinaateista:

  • Jotta eri järjestelmistä tuodut mallit osuvat paikalleen, kannattaa käyttää samaa nollapistettä ja mittayksikköä.

7. Yhteenveto

1. Vie BD-malli SAT-tiedostoksi Vertex BD:stä.

2. Tuo SAT-tiedosto uutena osana Vertex G4 / Vertex G4 Plantiin.

3. Lisää osa kokoonpanoon ja jatka normaalia suunnittelua (putkistot, laitteet, rakenteet) BD-talomallin päälle.

Näillä vaiheilla Vertex BD -mallin hyödyntäminen Vertex G4 / Vertex G4 Plant -ympäristössä onnistuu nopeasti ja toistettavasti.
