Mallin virheellisen ACIS-geometrian vaihtaminen DAE-tiedostolla

Tuotujen mallien geometrian virheet (ACIS-virheet)

Jostain muusta cad-ohjelmasta tuotujen mallien kanssa tulee vastaan usein se tilanne, että tuodun mallin geometriassa on virheitä.

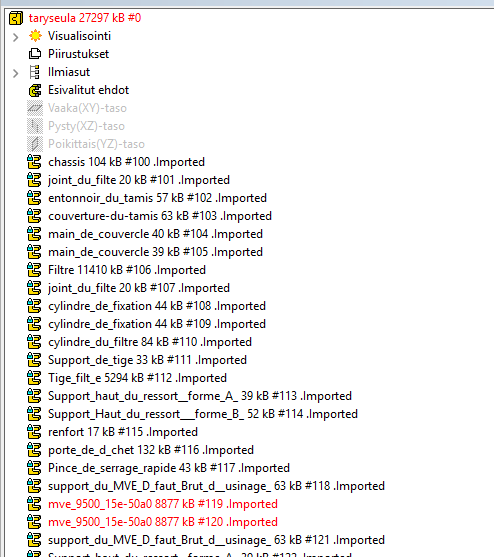

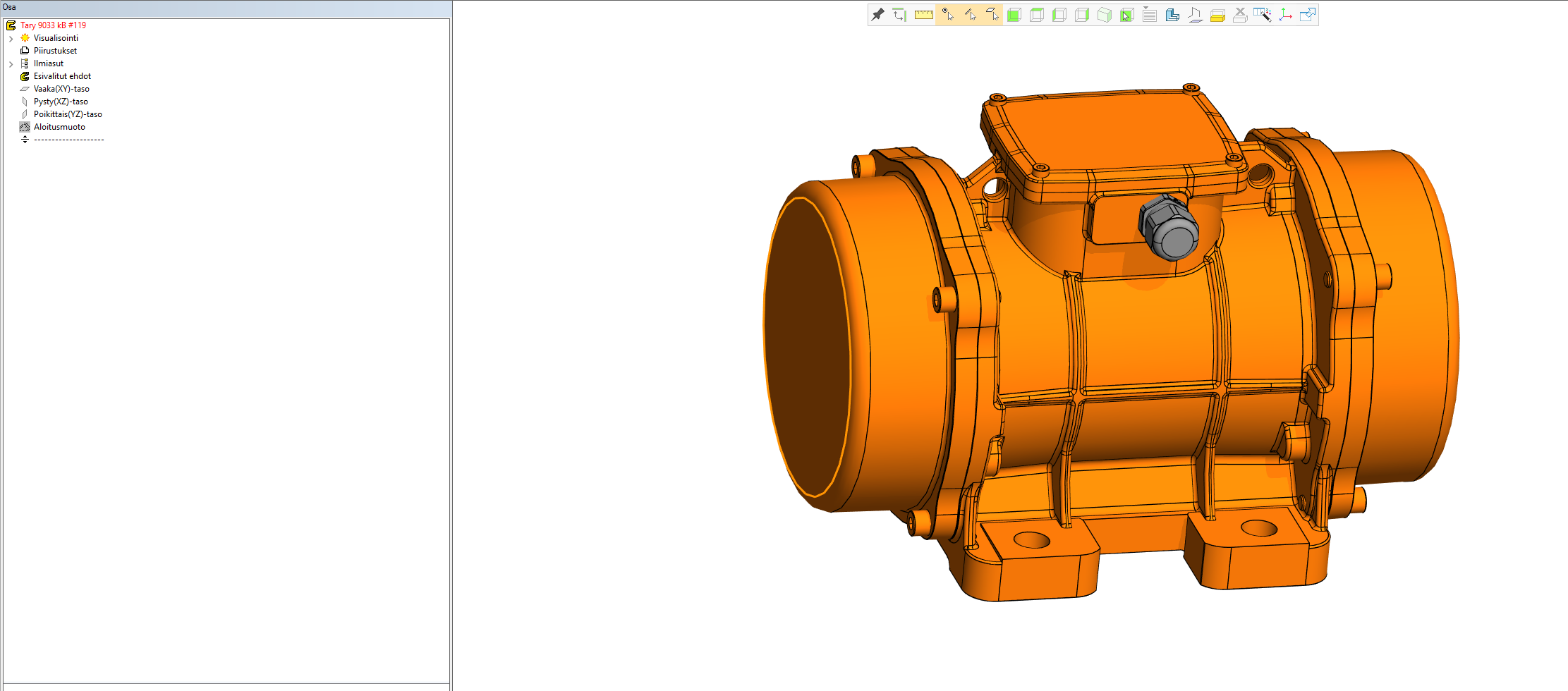

Vertex G4-ohjelma ilmoittaa tästä tuotaessa mallia ja muuttaa tuonnin jälkeen mallin nimen punaiseksi. Kun sitten vie ko. mallin esimerkiksi toiseen kokoonpanoon, ilmoittaa ohjelma näistä virheistä ja värjää kokoonpanon nimen myös punaiseksi.


Punaisella virheellisestä mallista ilmoittaminen on Vertex G4:n perusteltu ominaisuus, jolla on tarkoitus herättää suunnittelija tekemään asialle jotain. Joko korjaamaan, korvaamaan tai poistamaan viallinen malli rakenteesta.

Mallin korjaamiseen on monta erilaista tapaa G4:n sisällä, kuten eheytys, pintojen käsittely, piirteiden poisto. Lisäksi voit mallintaa virheellisen mallin uudestaan käyttäen virheellistä geometriaa hyväksi mallintamisessa kahdella tavalla: Perinteisesti pursottamalla tilavuusmallin tai kopioimalla mallin pintoja. Ohessa oheinen vaihtoehtoinen tapa.

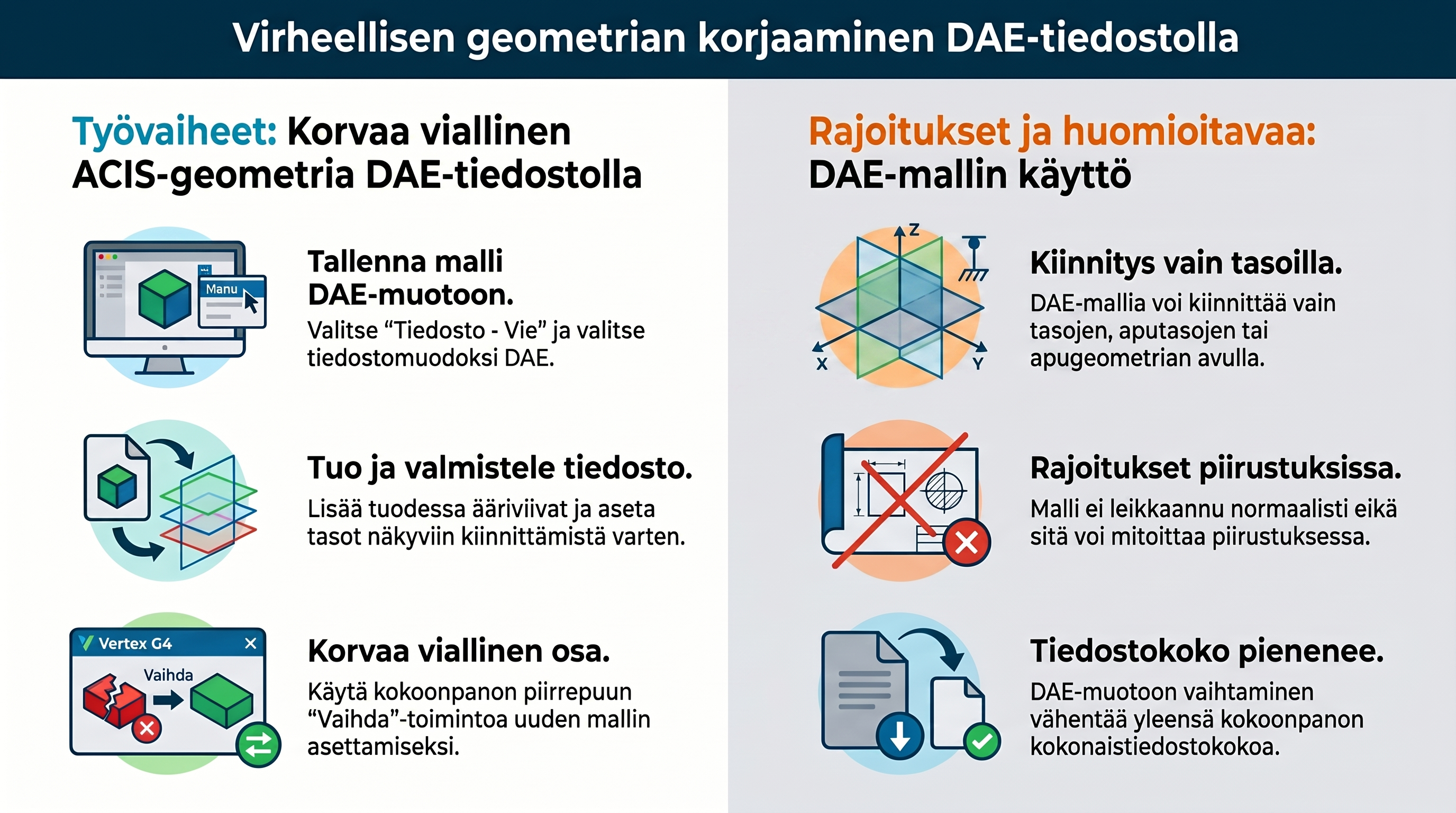

Virheellisen mallin korvaaminen DAE-tiedostolla

Yksi erittäin nopea tapa poistaa tämä ongelma on korvata viallinen malli ja saman mallin DAE-formaatissa olevalla kopiolla.

Työvaiheet:


1.Tallenna viallinen malli dae-tiedostoksi

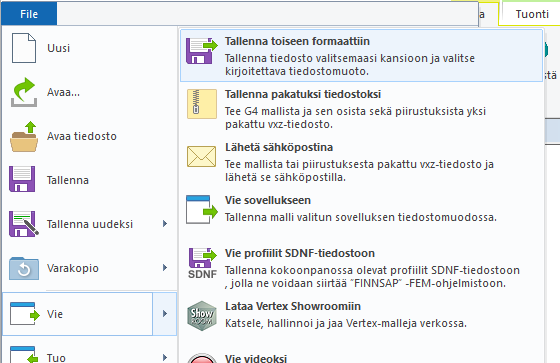

Tallenna malli "Tiedosto - Vie - Tallenna toiseen formaattiin"

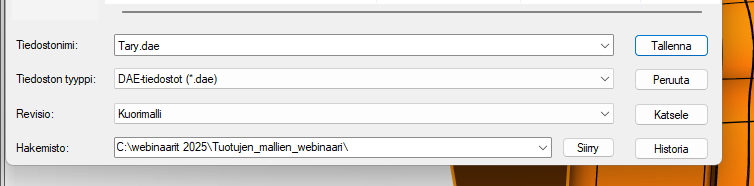

Valitse formaatiksi DAE.

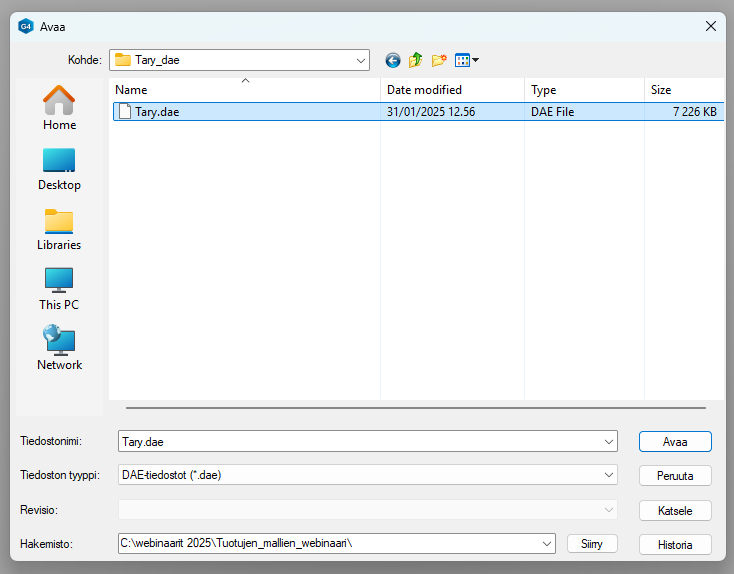

2. Avaa DAE-tiedosto Vertex G4:n puolelle.

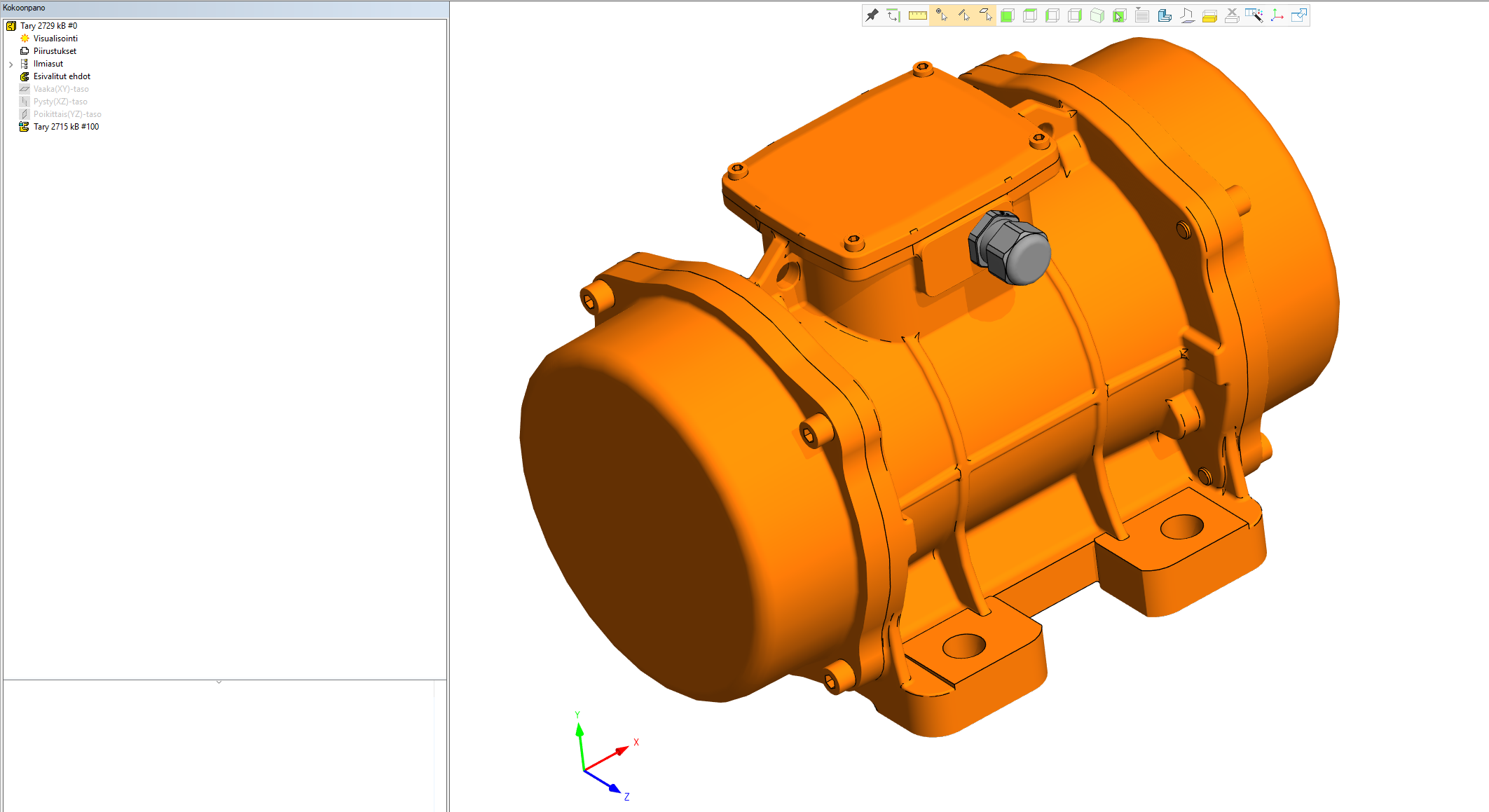

Lataaa mallin dae-tiedosto

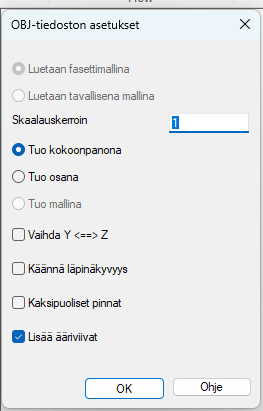

Tuo kokoonpanona ja valitse "Lisää ääriviivat". Malli näkyy näin kunnolla piirustuksen puolella.

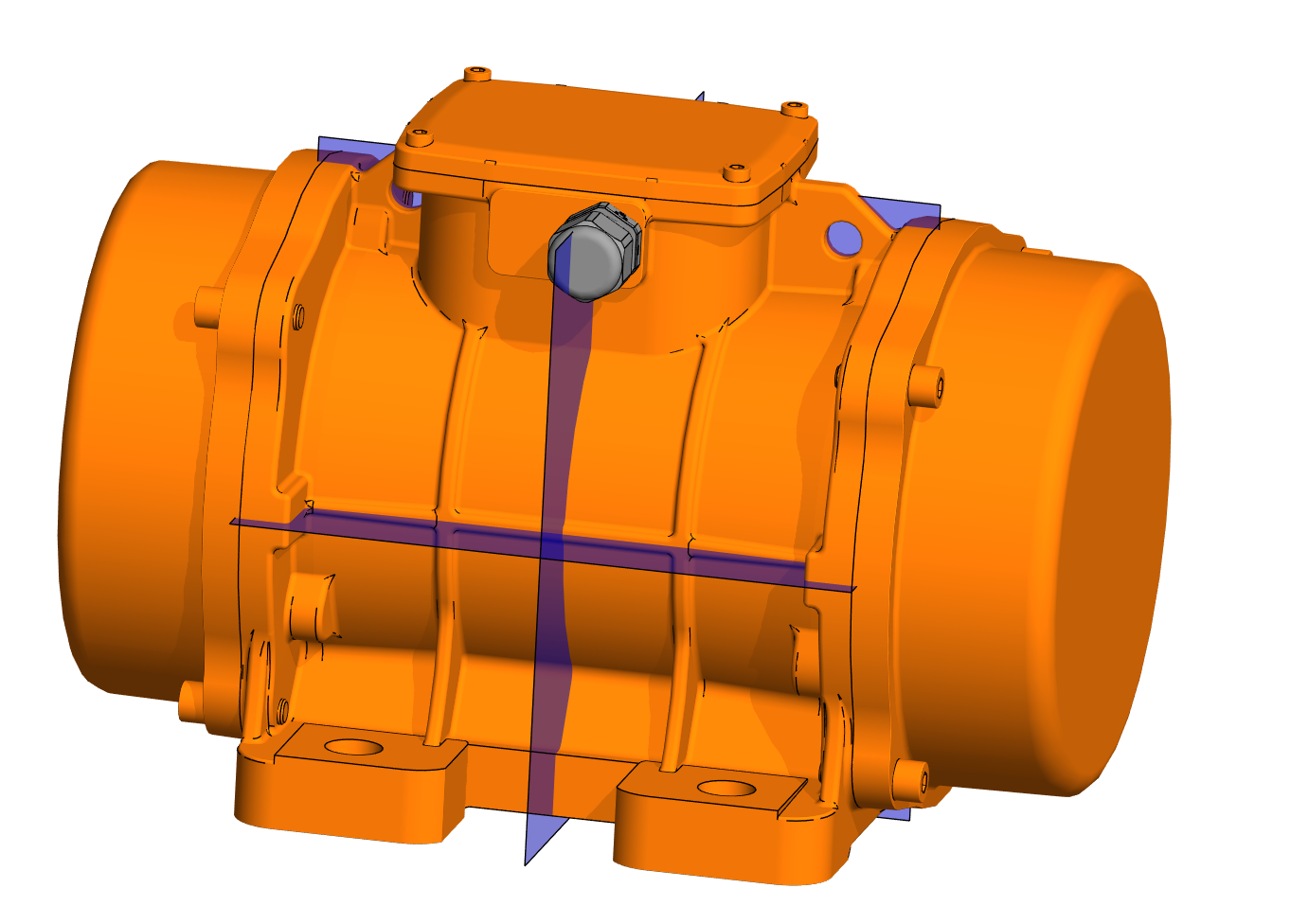

Tuo mallista tasot näkyviin.

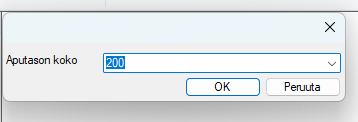

Tuplaklikkaa vielä ensimmäistä tasoa ja muutta tason kokoa.

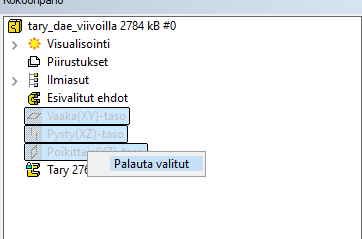

Tämän jälkeen tasot näkyvät mallissa normaalisti.




HUOM: Dae-mallina tuotua mallia ei pysty ehdoilla kiinnittämään muulla tavalla kuin tasoilla ja aputasoilla G4:n sisällä!


Vinkki kiinnityspisteiden lisäämiseen

Voit lisätä dae-malliin myös omaa apugeometriaa helpottamaan osan ehdoilla kiinnittämistä kokoonpanoon, jos pelkät tasot tuntuvat työläiltä ehtojen kanssa.

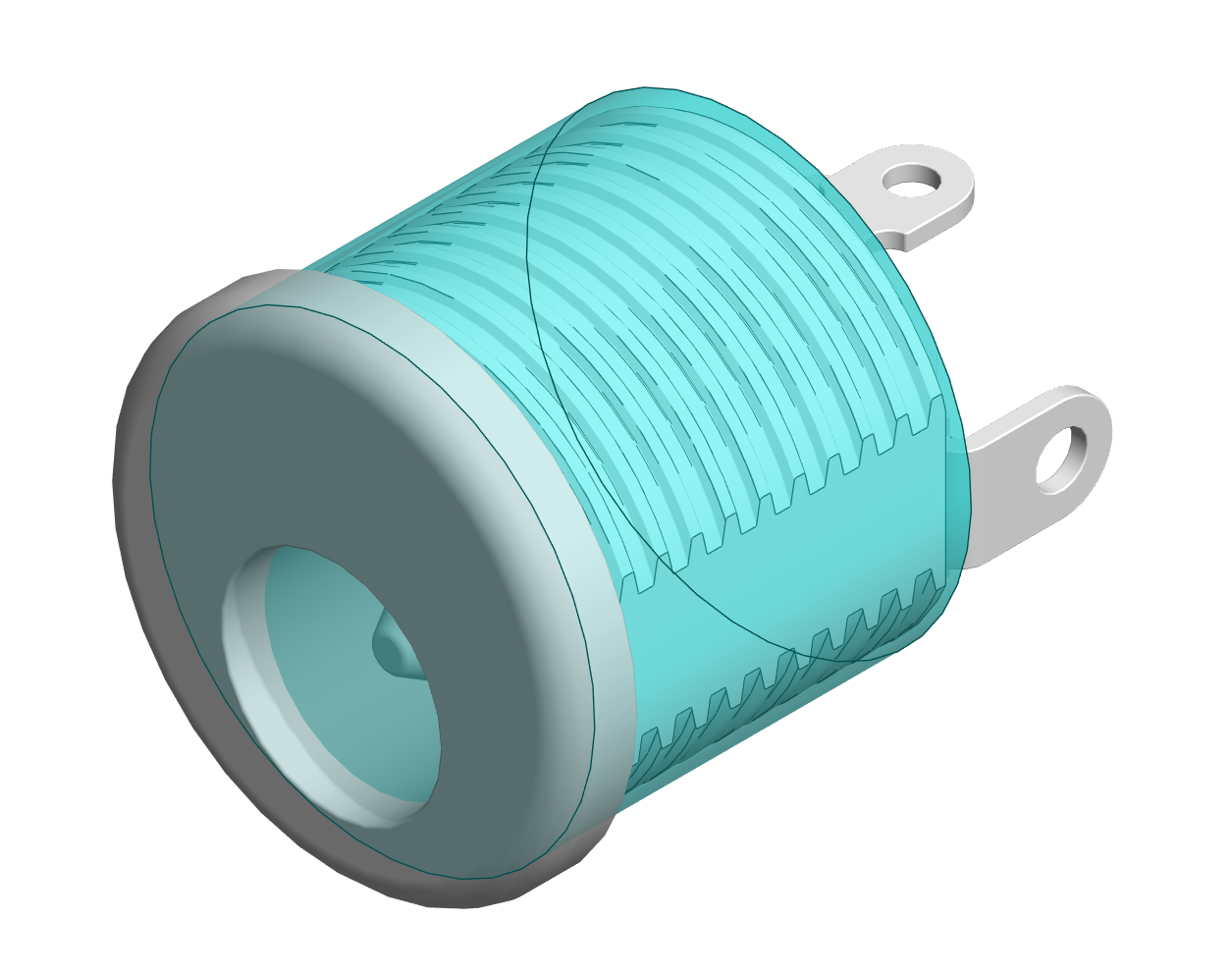

Oheisessa kuvassa on virtaliittimeen lisätty paikallinen osa (jigi, skeleton tms.), johon on mallinnettu lieriö. Kokoonpanossa tämän geometria voi piiloittaa ilmiasussa ehtejen annon jälkeen.



3. Tallenna malli uudella nimellä

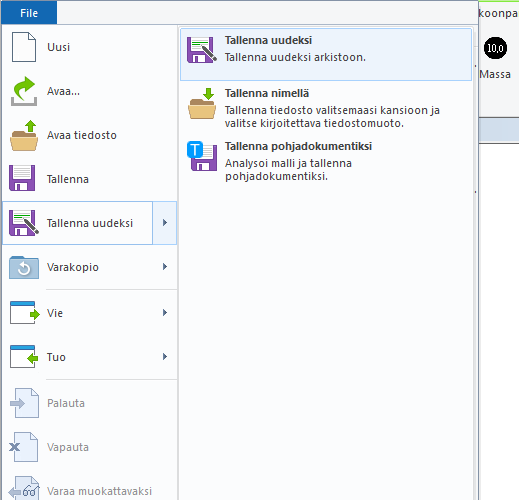

Ota nyt mallille uusi nimi "Tiedosto- Tallenna uudeksi - Tallenna uudeksi"



4. Korvaa viallinen malli dae-mallilla

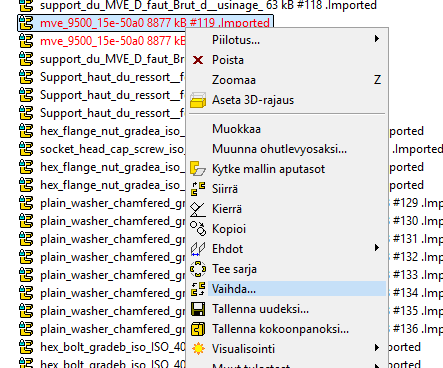

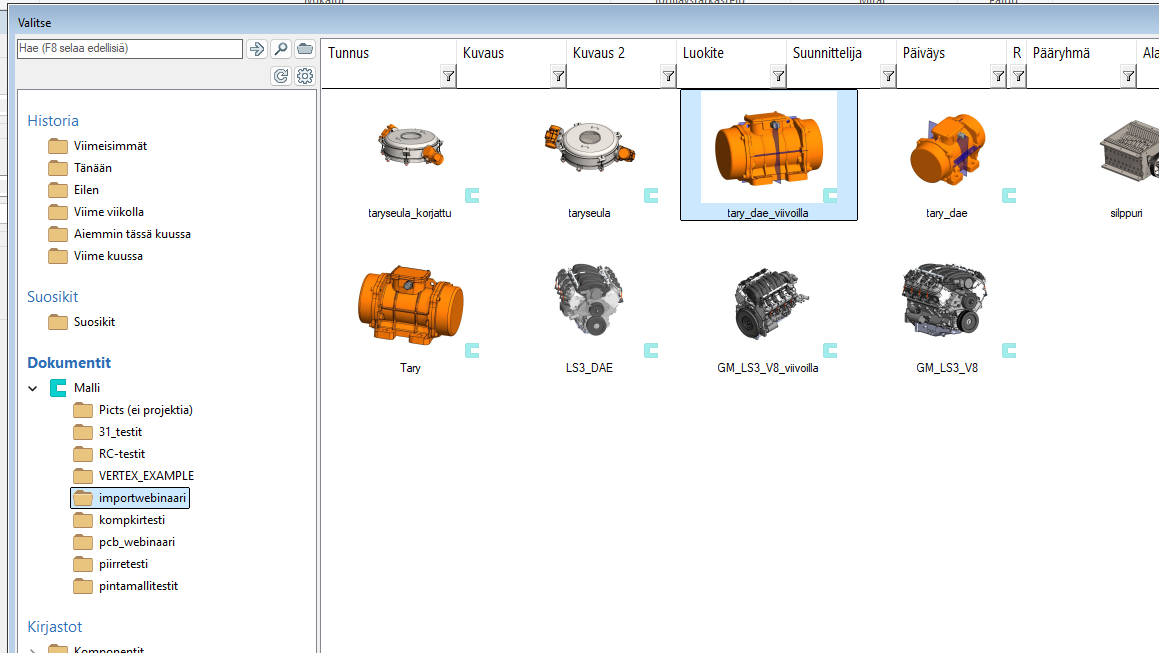

Kokoonpanossa mallin päällä piirrepuussa hiiren oikea näppäin ja "Vaihda"




Valitse oikea malli listalta

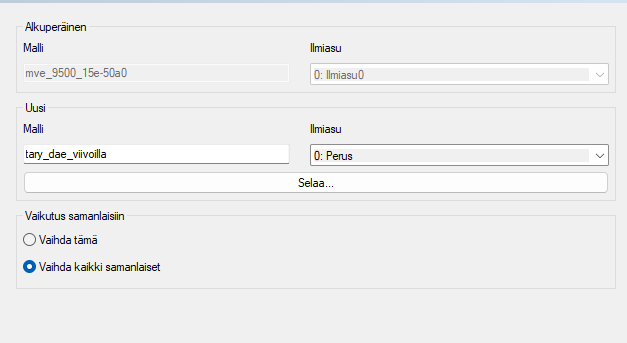

Vaihda kaikki samanlaiset-valinta, jos samoja malleja on monta kokoonpanossa.

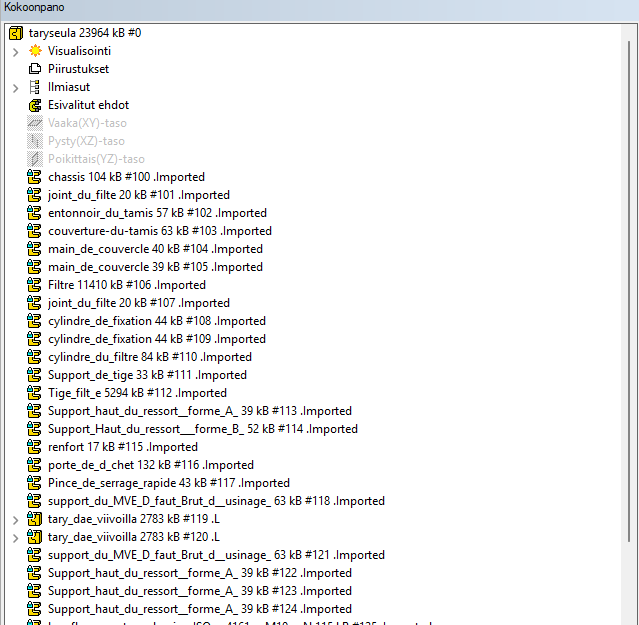

Tämän jälkeen kokoonpano ei enää mainitse geometrian virheistä.


Myös kokoonpanon tiedostonkoko pienenee samalla jonkin verran.


4. DAE-mallin leikkaus piirustuksen puolella.

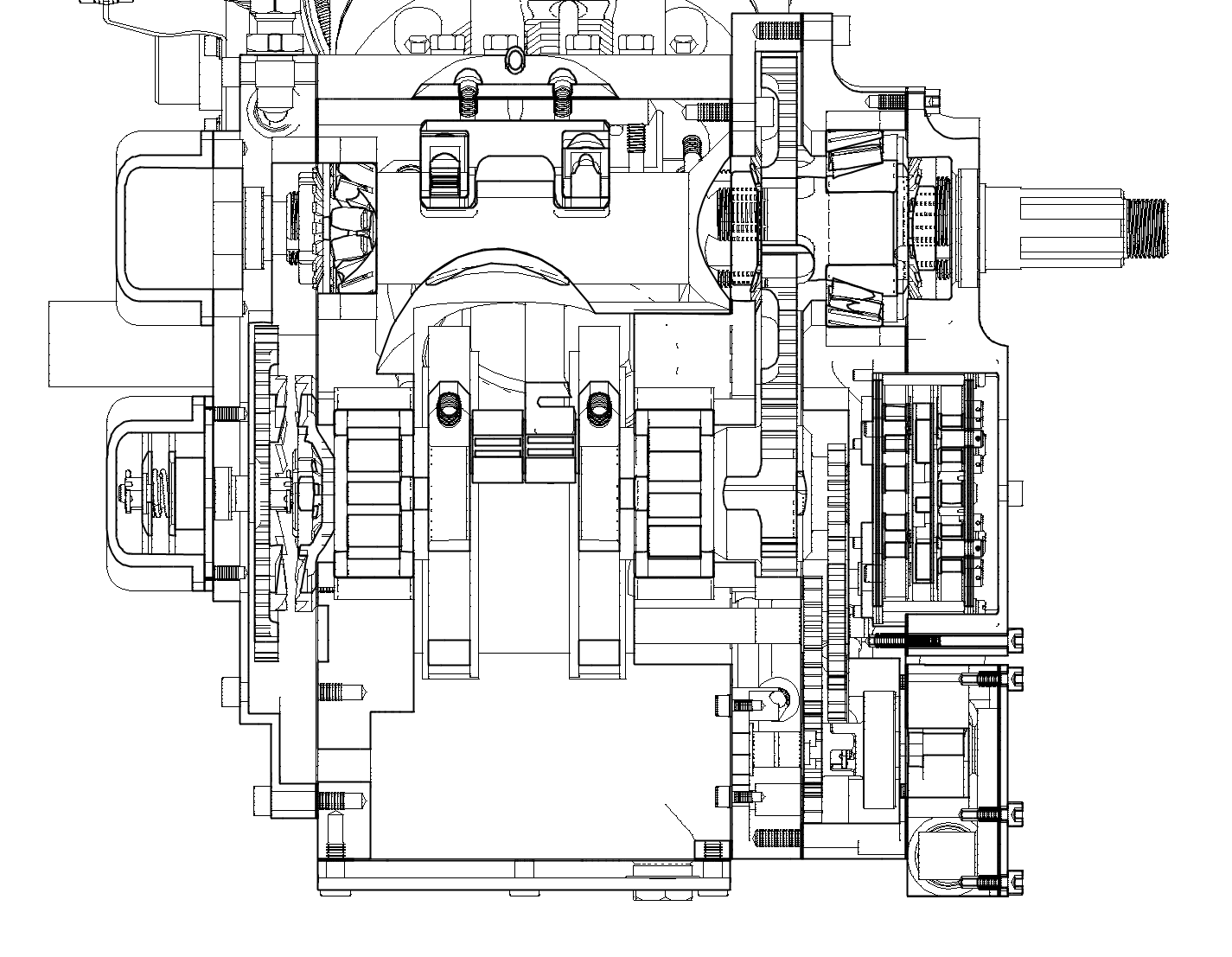

 Piirustuksen puolella leikkauskuvissa eivät dae-mallit leikkaannu lainkaan. Tämä kannattaa tämä, kun tällaista tekniikkaa käyttää. Mikäli mallin pitää leikkauskuvannoissa myös leikkaantuna, silloin tätä tapaa ei kannata käyttää vaan esim. mallintaa malli pursottamalla uudestaan.




Leikkaus onnistuu dae-pintamallin kanssa ainoastaan Projektiot- välilehden "Rajaa mallista"-toiminnolla.

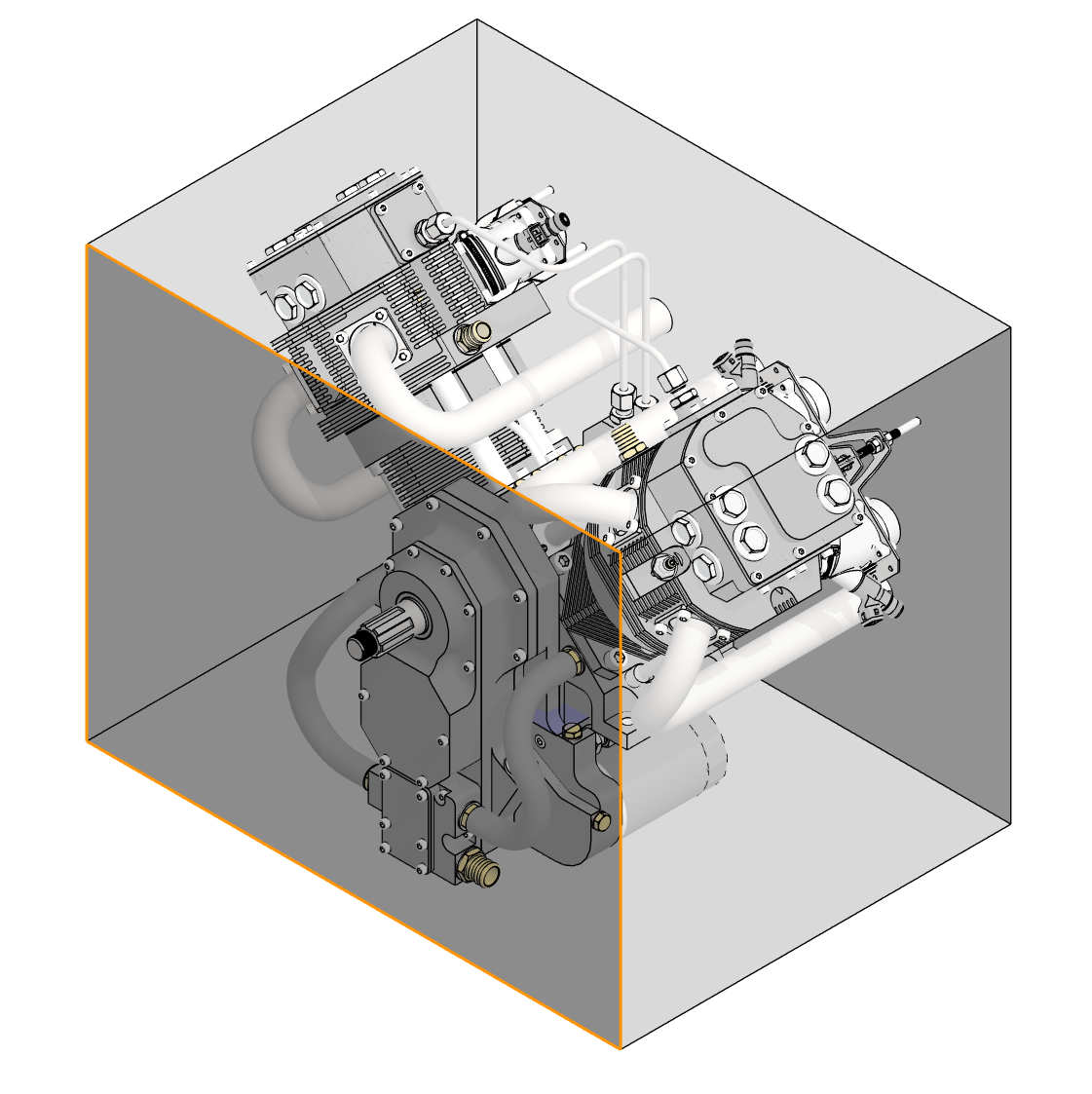

Tällöin osoitetaan rajattavaa projektiota ja rajataan leikkaus 3d-rajauksen avulla,

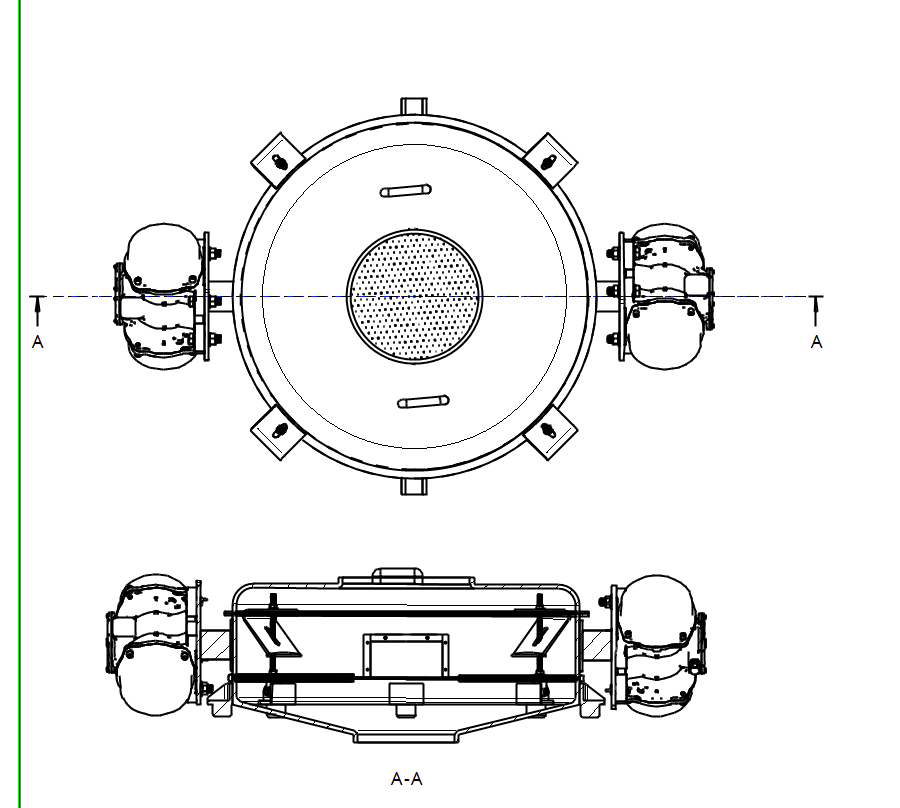

Rajauksen näkyminen piirustuksen puolella:



HUOM: Leikkausviivoitusta DAE-pintamallista ei siis saa tehtyä. Myöskään mitoitus ei toimi DAE-mallin kanssa.
