FEA: autokatoksen lujuuslaskentaa

Video

FEA: autokatoksen lujuuslaskennasta löytyy vinkkivideo Vertex Systems Oy:n Youtube-kanavalta. Klikkaa alla olevaa linkkiä.

Periaate

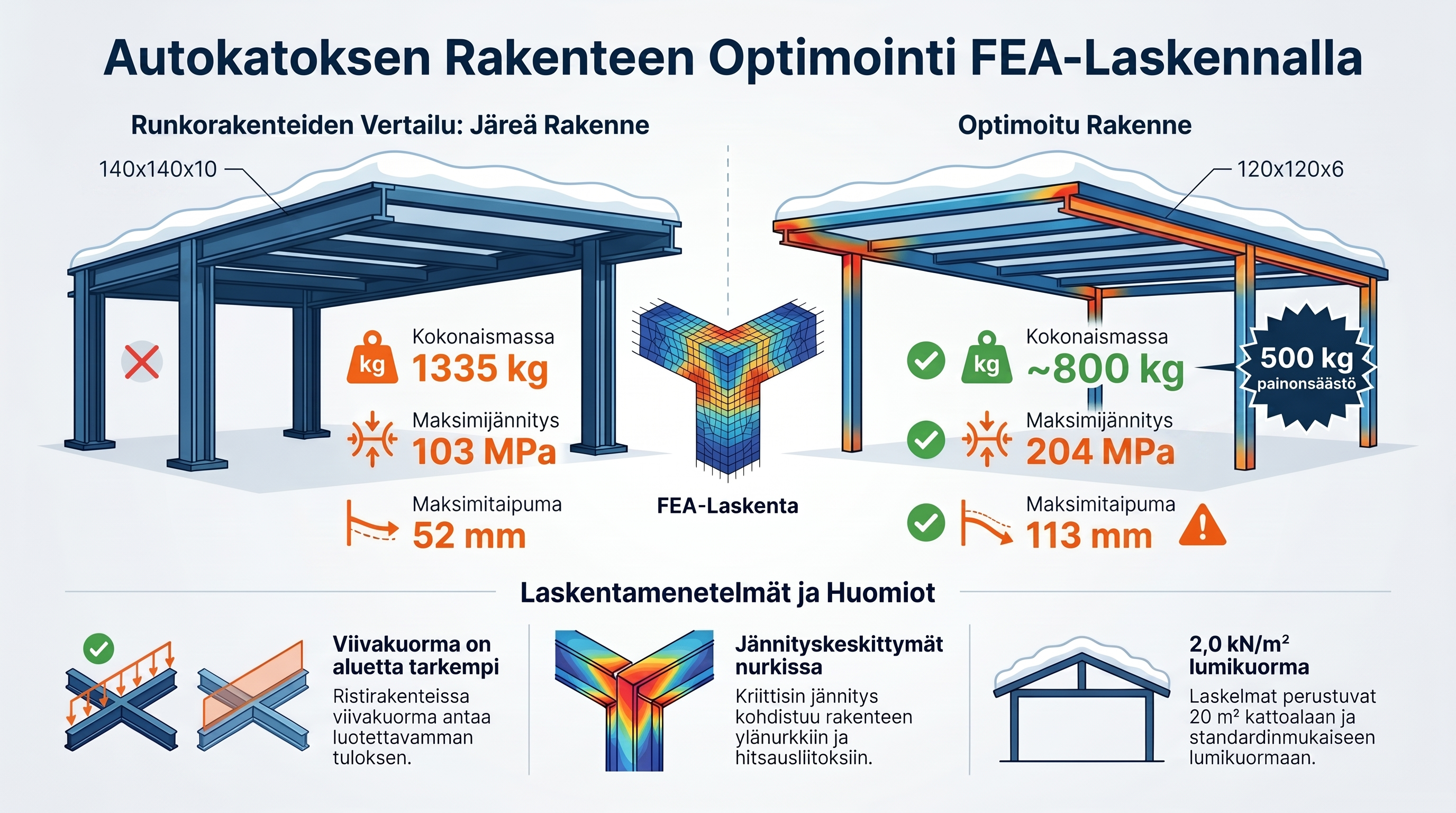

Tämä lähdeaineisto on videotranskriptio, jossa käydään läpi autokatoksen teräsrakenteen lujuuslaskentaa ja suunnittelun optimointia. Asiantuntija analysoi FEA-laskennan avulla, miten rakenne kestää talvisen lumikuorman ja miten eri kuormitustavat, kuten viiva- ja aluekuormat, vaikuttavat lopputulokseen. Esityksessä vertaillaan eri palkkikokoja, jotta rakennelmasta saataisiin mahdollisimman kevyt ja siro kestävyydestä tinkimättä. Tuloksissa tarkastellaan erityisesti rakenteen jännitystiloja ja taipumia kriittisissä kohdissa. Ohjelmiston käytössä korostetaan viivakuorman luotettavuutta ristikkorakenteiden analysoinnissa. Lopuksi osoitetaan, kuinka profiilien vaihtaminen ja massan keventäminen vaikuttavat rakenteen kokonaiskestävyyteen.

Miten autokatoksen lumikuormat ja kertoimet laskettiin tässä tapauksessa?

Autokatoksen lumikuormat ja kertoimet määritettiin tapauksessa seuraavien vaiheiden kautta:

Peruslumikuorma ja kaltevuuskertoimet: Lähtökohtana käytettiin kahden kilonewtonin (2 kN/m²) lumikuormaa neliömetrille, minkä lisäksi huomioon otettiin erilaisia katon kaltevuuskertoimia.
Katon pinta-ala: Katon pinta-alaksi arvioitiin noin 20 neliömetriä.
Arvojen johdattelu ja lopullinen kuorma: Kaltevuuskertoimien, pinta-alan sekä palkkien pituuksien perusteella johdettiin laskennassa käytettävät arvot. Näiden pohjalta varsinaiseen tutkimukseen ja ohjelmistoon syötettäväksi kuormitukseksi päädyttiin määrittämään 1,2 kN/m².
Kuormitustyypit: Laskennassa haluttiin vertailla erilaisia suureita, joten kuormia määritettiin sekä aluekuormina (kilonewtonia per neliö) että viivakuormina (kilonewtonia per metri).

Miksi viivakuorma oli tässä laskennassa luotettavampi kuin aluekuorma?

Viivakuorma osoittautui tässä laskennassa aluekuormaa luotettavammaksi pääasiassa ohjelmiston rajoitteiden ja rakenteen muodon vuoksi. Syyt tähän olivat seuraavat:

Palkkien suuntaisuus ja ristirakenteet: Ohjelmisto vaatii aluekuormaa käytettäessä, että palkkien on oltava samansuuntaisia, eikä se hyväksy kunnolla ristiin meneviä rakenteita.
Puuttuvat osat laskennassa: Aluekuormaa testattaessa huomattiin, että ohjelma ei ottanut kaikkia autokatoksen palkkeja automaattisesti mukaan laskentaan. Vaikka puuttuvia osia yritettiin valita manuaalisesti jälkikäteen, ohjelma ei silti suostunut ottamaan niitä huomioon aluekuorman kohdalla.
Tulosten epäjohdonmukaisuus: Koska ohjelmisto ei kyennyt käsittelemään aluekuormaa oikein tässä rakenteessa, tuloksissa oli hyvin paljon eroa viivakuormalla laskettuun verrattuna. Kuten videolla todetaan, aluekuormalla voi saada tällaisissa tapauksissa "vähän joka päivä erilaisia tuloksia".

Näiden ongelmien vuoksi "vanha kunnon viivakuorma" todettiin varmimmaksi ja pätevimmäksi tavaksi mallintaa autokatoksen rasitusta.

Miten palkkien vaihto kevyempiin vaikutti rakenteen taipumaan?

Palkkien vaihtaminen kevyempiin kasvatti rakenteen taipumaa eli siirtymää huomattavasti.

Alkuperäisillä, paksummilla 140x140x10 -kokoisilla runkopalkeilla rakenteen maksimisiirtymäksi saatiin laskennassa 52 millimetriä. Kun nämä palkit vaihdettiin kevyempiin 120x6 -kokoisiin profiileihin, rakenteen kokonaismassa putosi 1335 kilosta hieman alle 800 kiloon eli yli 500 kiloa. Tämän materiaalivaihdon seurauksena siirtymä kuitenkin yli kaksinkertaistui 113 millimetriin.

Vaikka taipuma kasvoi merkittävästi, viivakuormalla tehty analyysi osoitti, että rakenne itsessään kestää yhä kuormituksen (maksimijännitys 204 megapaskalia). Lähteessä kuitenkin huomautetaan, että on kokonaan toinen asia, hyväksytäänkö näin suuri 113 millimetrin taipuma käytännössä sellaisenaan vai vaatiiko se rakenteeseen vielä lisätukia.

Mitä tarkoitetaan rakenteen solmuilla ja niiden hallinnalla?

Rakenteen solmut ovat palkki- ja sauvarakenteiden FEA-lujuuslaskennan peruspisteitä, joihin koko mallin analyysi ja laskenta perustuvat.

Ohjelmistossa nämä solmut on jaettu visuaalisesti kahteen tyyppiin:

Pääsolmuihin, joita kuvataan käyttöliittymässä isommalla pallolla tai "mokkulalla".
Pienempiin solmuihin, joista videolla ei käytetä erillistä virallista nimeä.

Solmujen hallinnalla viitataan mahdollisuuteen puuttua näiden pisteiden rooleihin. Käyttäjä voi ohjelmistossa tarvittaessa vaihtaa solmujen paikkoja keskenään siten, että hän esimerkiksi valitsee pienemmän solmun ja määrittää sen manuaalisesti rakenteen uudeksi pääsolmuksi.

Vaikka lähteessä todetaan, ettei solmujen asettelulla ole monessa perustaapauksessa suurta merkitystä, tulee eteen myös tilanteita, joissa solmujen määrityksellä on väliä ja ne on hyödyllistä käydä asettamassa oikein.

Mitä tarkoitetaan rakenteen siirtymällä ja miten se eroaa taipumasta?

Tässä tapauksessa ja annetussa lähdeaineistossa termejä siirtymä ja taipuma käytetään puhekielessä käytännössä synonyymeina kuvaamaan sitä, kuinka paljon autokatoksen rakenne antaa periksi kuormituksen alaisena.

Lähteessä todetaan, että koska rakenne on toisesta päästä avonainen, se odotetusti "taipuu" kuormituksen alla, ja tämän taipumisen suuruus tarkistetaan ohjelmistosta katsomalla arvoa nimeltä "siirtymä". Alkuperäisillä palkeilla siirtymä oli 52 millimetriä ja kevyemmillä profiileilla siirtymä kasvoi 113 millimetriin.

Annetut lähteet eivät kuitenkaan sisällä tarkkaa teknistä erottelua näille termeille. Koska kysyit termien erosta, voin avata asiaa yleisen lujuusopin ja mekaniikan tiedon pohjalta. Huomioithan, että seuraava tieto ei ole peräisin antamistasi lähteistä:

Siirtymä (displacement) on laajempi yleiskäsite. Se tarkoittaa minkä tahansa rakenteen yksittäisen pisteen (kuten aiemmin mainittujen solmujen) kokemaa absoluuttista liikettä tai paikanmuutosta alkuperäisestä sijainnistaan. Siirtymä voi tapahtua mihin tahansa suuntaan (esimerkiksi sivuttaissiirtymä x-akselilla tai pystysiirtymä y-akselilla).
Taipuma (deflection) on spesifimpi termi. Sillä tarkoitetaan nimenomaan palkin tai rakenteen käyristymistä ja sen pituusakselia vastaan kohtisuoraa siirtymää (yleensä painovoiman johdosta alaspäin). Taipuma on siis yksi siirtymän lajeista, joka syntyy taivutusrasituksen seurauksena.

Autokatoksen tapauksessa lumi painaa kattoa ylhäältä alaspäin. Tällöin ohjelmiston antama rakenteen maksimisiirtymä kuvastaa käytännössä samaa asiaa kuin rakenteen suurin taipuma, mikä selittää sen, miksi niistä puhutaan samassa merkityksessä.

Mitä lisätukia rakenteeseen voisi lisätä taipuman pienentämiseksi?

Vinotuet tai polvituet: Pystypilarien ja vaakapalkkien nurkkiin asennettavat vinottaiset jäykisteet ovat erittäin yleinen tapa estää kehärakenteen muodonmuutoksia ja pienentää siirtymää.
Lisäpilarin asettaminen: Vaikka asiakas toivoi nimenomaan avonaista nurkkaa, jotta autolla ei törmättäisi rakenteisiin, juuri tuon vapaan jännevälin tukeminen lisäpilarilla on usein varmin tapa puolittaa katon taipuma.
Palkkiprofiilin korkeuden kasvattaminen: Taipumaa vastustaa tehokkaimmin palkin jäyhyysmomentti (neliömomentti), joka kasvaa voimakkaimmin palkin korkeutta lisäämällä. Vaihtamalla palkit profiililtaan korkeampiin malleihin voidaan taipumaa hillitä ilman, että teräksen seinämäpaksuutta ja rakenteen kokonaismassaa tarvitsee kasvattaa merkittävästi.
Ristisiteet (X-tuenta): Katon tasoon (vaakatasoon) lisättävät ohuemmat ristikkäiset vetotangot tai vaijerit sitoisivat rakenteen paremmin yhtenäiseksi levyksi, mikä vähentäisi yksittäisen nurkan tai sivun paikallista siirtymää.

Miten rakenteen kokonaismassa muuttui palkkien vaihdon myötä?

Palkkien vaihto kevyempiin malleihin pudotti rakenteen kokonaismassaa merkittävästi.

Alkuperäisillä, paksummilla runkopalkeilla rakenteen kokonaismassa oli 1335 kiloa. Kun nämä palkit vaihdettiin pienempiin ja ohuempiin 120x6 -kokoisiin profiileihin, rakenteen massa laski hieman alle 800 kiloon. Tämän optimoinnin myötä koko rakennelmasta tuli siis reilut 500 kiloa kevyempi.

Tämä merkittävä massan säästö johti samalla siihen, että rakenteen siirtymä (taipuma) kasvoi 52 millimetristä 113 millimetriin.
