2D-reunan pituus

Video

2D-reunan pituuden määrittelemisestä löytyy vinkkivideo Vertex Systems Oy:n Youtube-kanavalta. Klikkaa alla olevaa linkki.

Tämä teksti on generoitu videon litteroinnin perusteella

2D-reunan pituuden määrittäminen Vertexissä

Tässä artikkelissa kerrotaan, miten voit mitata 2D-geometrian reunan pituuden ja suljetun ääriviivan piirin Vertexin 2D-ympäristössä Reunan pituus -toiminnolla.

Toiminnon idea lyhyesti

Reunan pituus -toiminnolla saat nopeasti selville:

• yksittäisen viivan tai kaaren pituuden

• useamman peräkkäisen reunan yhteenlasketun pituuden

• suljetun ääriviivan (esim. levyn ulkokehän) piirin

Arvo näkyy sekä tilarivillä että halutessasi myös piirustukseen lisättävänä tekstimerkintänä. Tätä voi hyödyntää esimerkiksi:

• laser-/plasmaleikkauksen leikkuupituuden arviointiin

• materiaalikulutuksen tarkistamiseen

• eri vaihtoehtojen vertailuun (esim. kaksi erilaista muotoa, sama pinta-ala mutta eri piiri)

Edellytykset

• Sinulla on avoinna 2D-piirustus tai levyn tasokuva, jossa on mitattavia viivoja ja kaaria.

• Geometria on piirretty niin, että:

  • suljettu muoto on oikeasti suljettu (viivojen päät kohtaavat)

  • profiili tai levyn ulkokehys muodostuu jatkuvasta reunaketjusta

2D-reunan pituuden mittaaminen vaiheittain

1. Avaa piirustus ja tarkista geometria

1. Avaa haluamasi 2D-piirustus tai levyn tasokuva.

2. Varmista, että mitattava reuna tai ulkokehys on selkeästi erotettavissa:

   • Jos haluat mitata levyn piirin, tarkista, että levyn ulkokehän viivat ja kaaret muodostavat suljetun ketjun.

   • Jos haluat mitata yksittäisen reunan, varmista, että se on oma viivansa tai kaarensa.

2. Käynnistä Reunan pituus -toiminto

1. Siirry piirustusympäristössä valintanauhaan tai valikkoon Merkinnät.

2. Valitse komento Reunan pituus.

   Valikko­polku on tyypillisesti:
   Merkinnät → Reunan pituus

3. Valitse mitattava reuna tai ääriviiva

Toiminnon käynnistämisen jälkeen ohjeet näkyvät tilarivillä (esim. “Valitse reuna”).

1. Yksittäisen reunan pituus:

   • Napsauta hiirellä sitä viivaa tai kaarta, jonka pituuden haluat mitata.

2. Useamman reunan tai koko piirin pituus:

   • Napsauta peräkkäin kaikki ne reunat (viivat ja kaaret), jotka muodostavat mitattavan ketjun (esim. levyn ulkokehän).

   • Ohjelma summaa valittujen reunojen pituudet.

3. Kun olet valinnut kaikki halutut reunat, vahvista valinta:

   • yleensä hiiren keskipainikkeella tai Enterillä (riippuu asetuksista).

4. Sijoita pituusmerkintä piirustukseen

Kun valinta on vahvistettu, ohjelma laskee reunan pituuden ja pyytää antamaan paikan merkinnälle:

1. Vie kursori sopivaan kohtaan piirustuksessa (esim. levyn ulkoreunan viereen).

2. Napsauta vasemmalla hiiren painikkeella asettaaksesi pituustekstin.

Tyypillisesti ohjelma näyttää:

• Reunan pituuden (esim. 935,7 mm)

• Jos valitsit suljetun ulkokehän, arvo vastaa levyn piiriä (esimerkissä piiri 935,7 mm).

Arvo näkyy myös tilarivillä ja usein toiminnon aikana lyhyesti erillisessä tietoikkunassa.

5. Tuloksen tulkinta

• Jos valitsit levyn ulkokehän, tulos = levyn piiri

• Jos valitsit vain osan reunoista, tulos = valittujen reunojen yhteenlaskettu pituus

• Yksiköt ovat samat kuin piirustuksen mittayksiköt (yleensä mm)

Toiminnon käyttöesimerkki

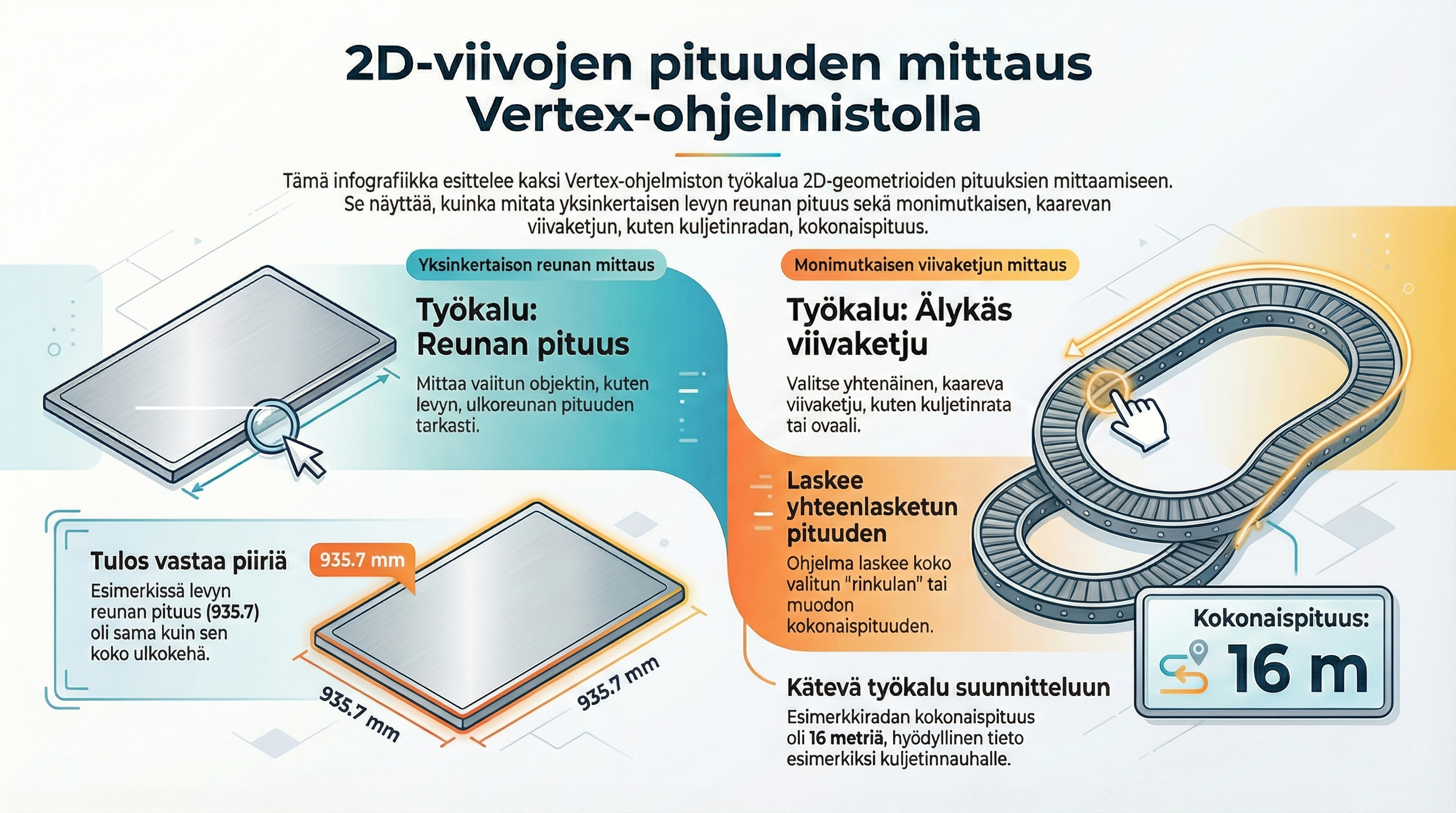

Esimerkki levyn ulkokehän mittaamisesta:

1. Avaa levyn tasokuva 2D-piirustuksena.

2. Valitse Merkinnät → Reunan pituus.

3. Napsauta levyn ulkokehän viivoja ja kaaria niin, että koko kehys tulee valittua.

4. Vahvista valinta (keskipainike / Enter).

5. Napsauta paikka, johon haluat pituusmerkinnän.

Ohjelma näyttää tuloksen, esimerkiksi:

Reunan pituus / piiri: 935,7

Tämä arvo vastaa levyn ulkokehän pituutta ja toimii suoraan perustietona esim. leikkuupituuden arviointiin.

Vinkkejä ja huomioita

• Jos saat epäloogisen tuloksen:

  • tarkista, että kaikki ulkokehän reunat tulivat valituiksi

  • varmista, ettei ääriviivassa ole katkoksia (viivojen päät eivät kohtaa).

• Voit käyttää samaa toimintoa myös:

  • kolojen ja aukkojen reunapituuksiin

  • profiilien kehämittaan (esim. putkipalkin 2D-poikkileikkaus)

• Reunan pituus -toiminto täydentää pinta-ala- ja piirityökaluja:

  • pinta-ala → materiaalimenekki

  • piiri / reunan pituus → leikkuupituus, hitsaus- tai juotosmäärän arviointi

Yhteenveto

Reunan pituus on nopea työkalu, jolla saat 2D-geometriasta tarkkaa numeerista tietoa:

• Yksittäinen reuna tai suljettu ääriviiva valitaan hiirellä.

• Ohjelma laskee ja näyttää pituuden (ja suljetuissa muodoissa käytännössä piirin).

• Merkintä voidaan sijoittaa suoraan piirustukseen myöhempää käyttöä ja dokumentointia varten.
