Lähtökohta
Yrityksissä on usein tarvetta lähettää yhteistyökumppaneille ja samassa projektissa mukana oleville tahoille oman tuotteensa 3d-malleja.

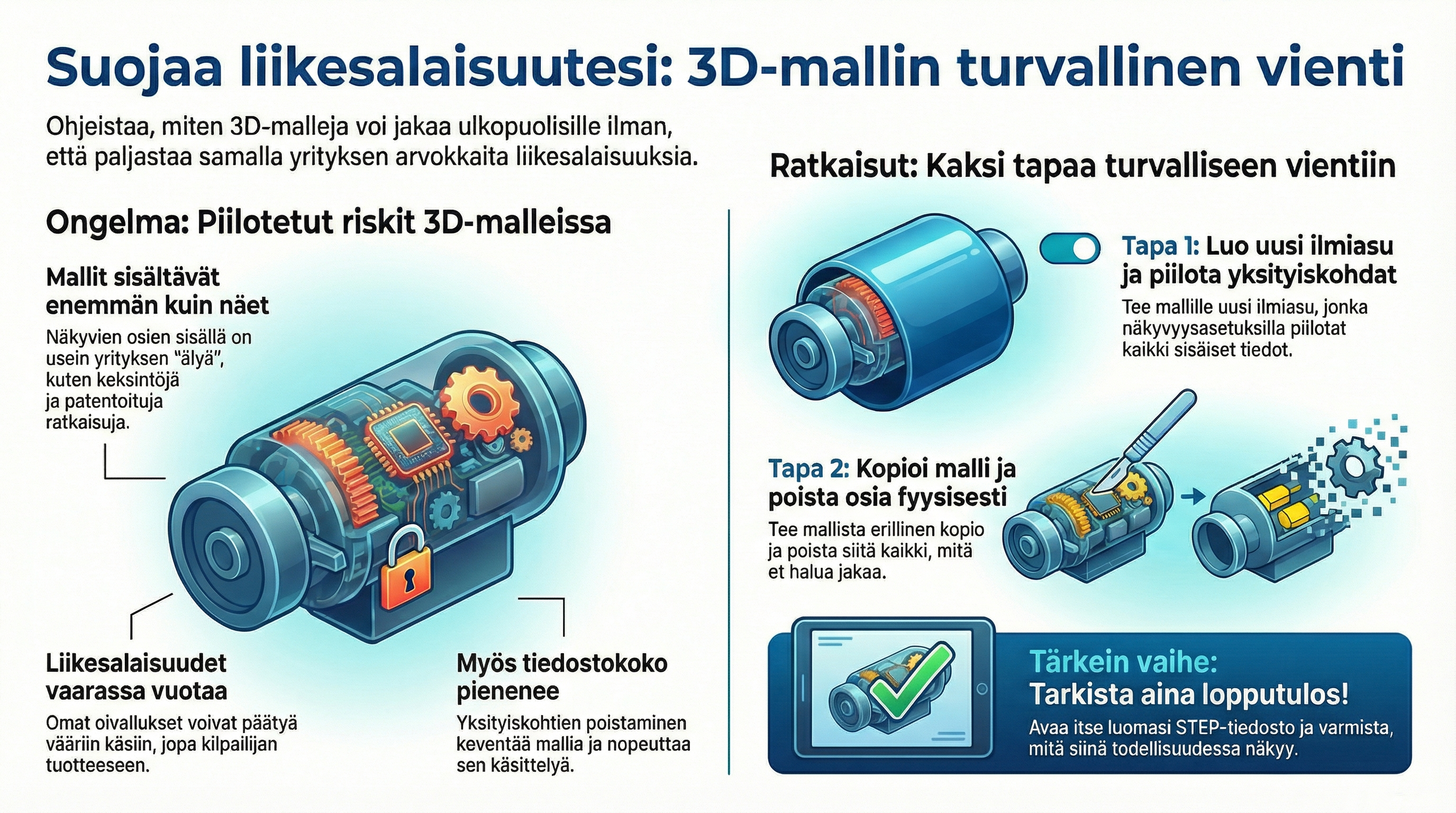

Ongelmana usein on se, että olemassaolevat mallit ovat suoraan yrityksen tuotantoon suunniteltuja ja sisältävät paljon sellaista informaatiota, jota ei välttämättä haluta jaettavan ulkopuolisille, Riski siihen, että omat liikesalaisuudet joutuvat "vääriin käsiin" on tällaisessa tilanteessa aina suuri. Ohessa käydään läpi, mitä toimenpiteitä voidaan mallille tehdä, jotta riski edellä kuvattuun skenaarioon on minimoitu.
Työvaiheet
Olemassaoleva malli
Avaa malli, Vertex G4:n sisällä jonka haluat lähettää eteenpäin.

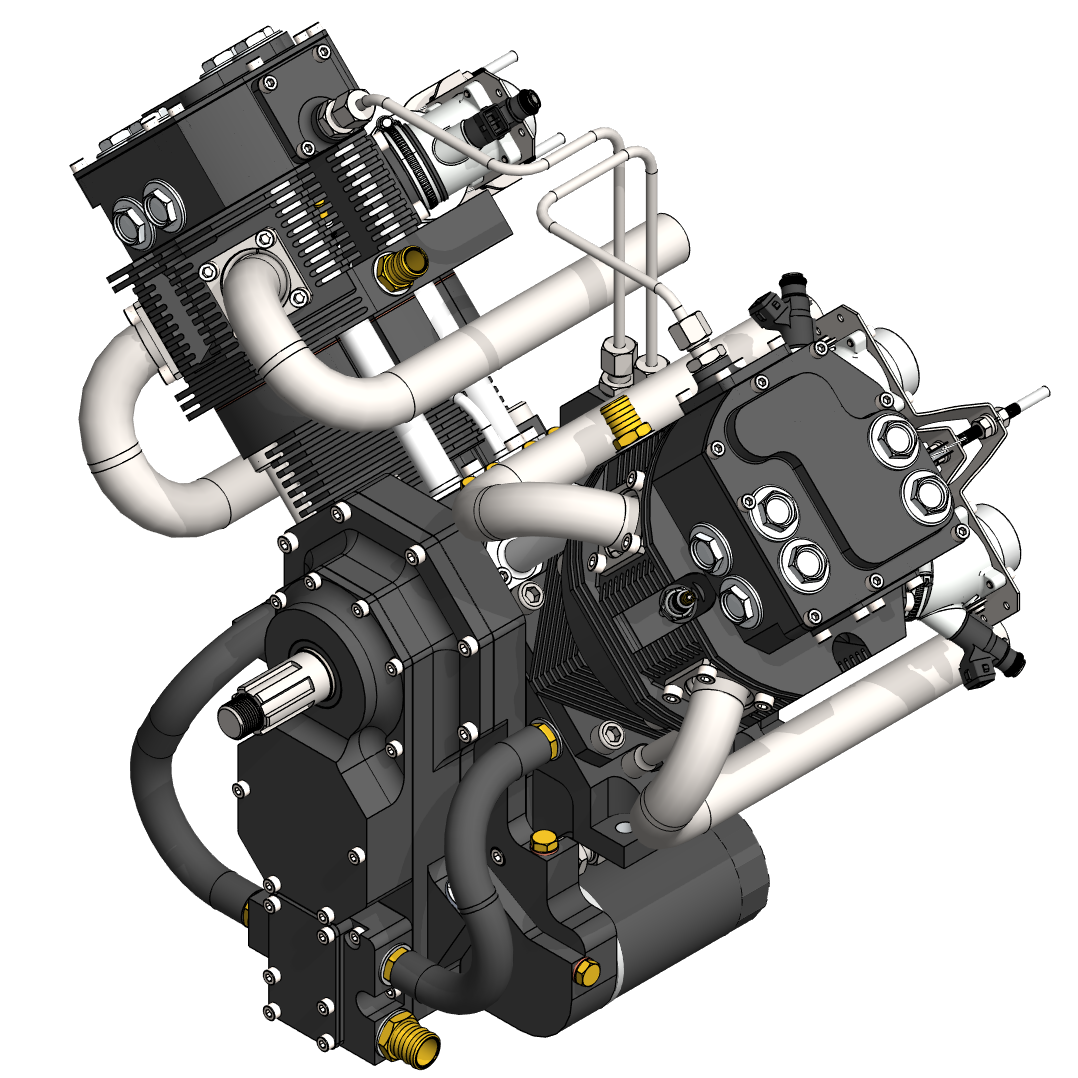

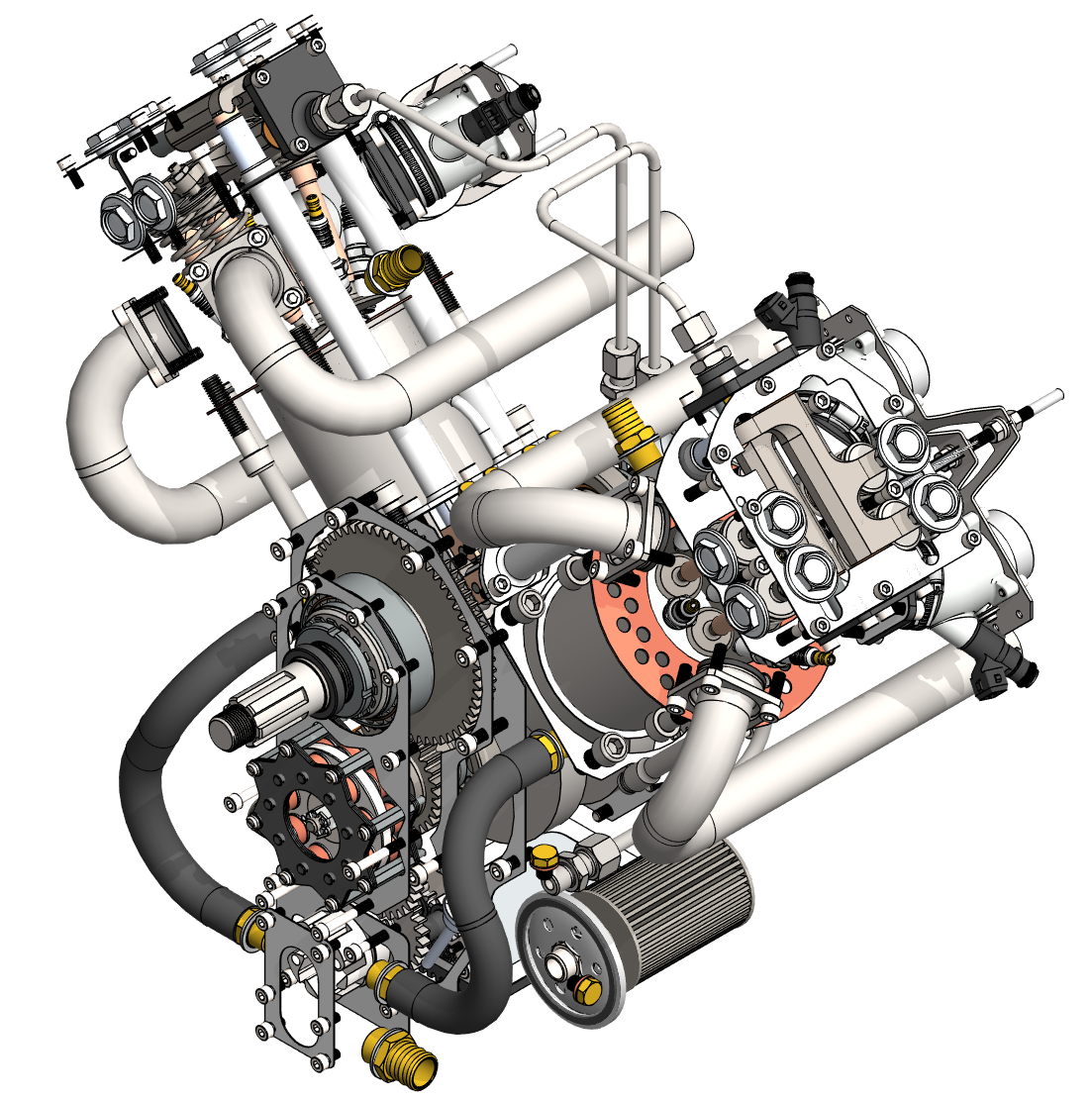

Esimerkissä on V2-polttomoottorin 3d-malli, jonka ulkopuolisten osien lisäksi malli sisältää todella paljon mallin sisäpuolella olevia osia.
Analysointi
Mieti ensin, mitkä mallin osat haluat mallissa olevan mukana exportatussa versiossa.
Tämän jälkeen siirry seuraavaan vaiheeseen.
Ilmiasujen avulla yksinkertaistettu malli
Nopein tapa edetä.
Voit tehdä malliin uuden ilmiasun, jonka näkyvyysasetuksilla viet sitten mallin ulos Vertex G4:n puolelta.
Tee uusi ilmiasu
Piilota kaikki mallin yksityiskohdat (osat ja alikokoonpanot), joita et halua lähetettävän eteenpäin

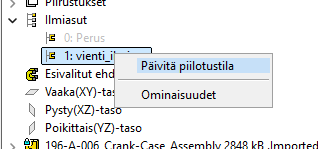

Päivitä tämän jälkeen ilmiasu

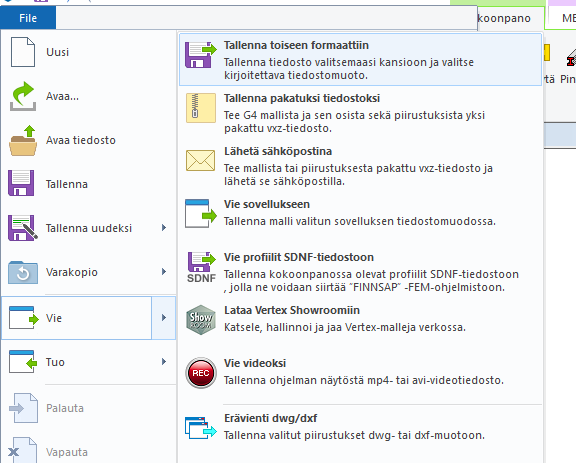

Vie nyt malli stp-tiedostoksi, kun kyseinen ilmiasu on aktiivinen.

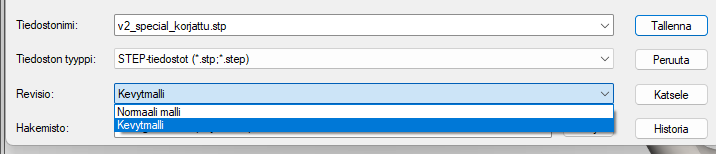

Valitse tiedoston tyyppi (STEP).
Revisio-kentässä voit valita lähetätkö mallin normaalina mallina (osat ja alikokoonpanot näkyvissä) kevytmallina, joilloin alkujaan kokoonpanomallina olevasta mallista tulee osa ja myös tiedoston koko pienenee.

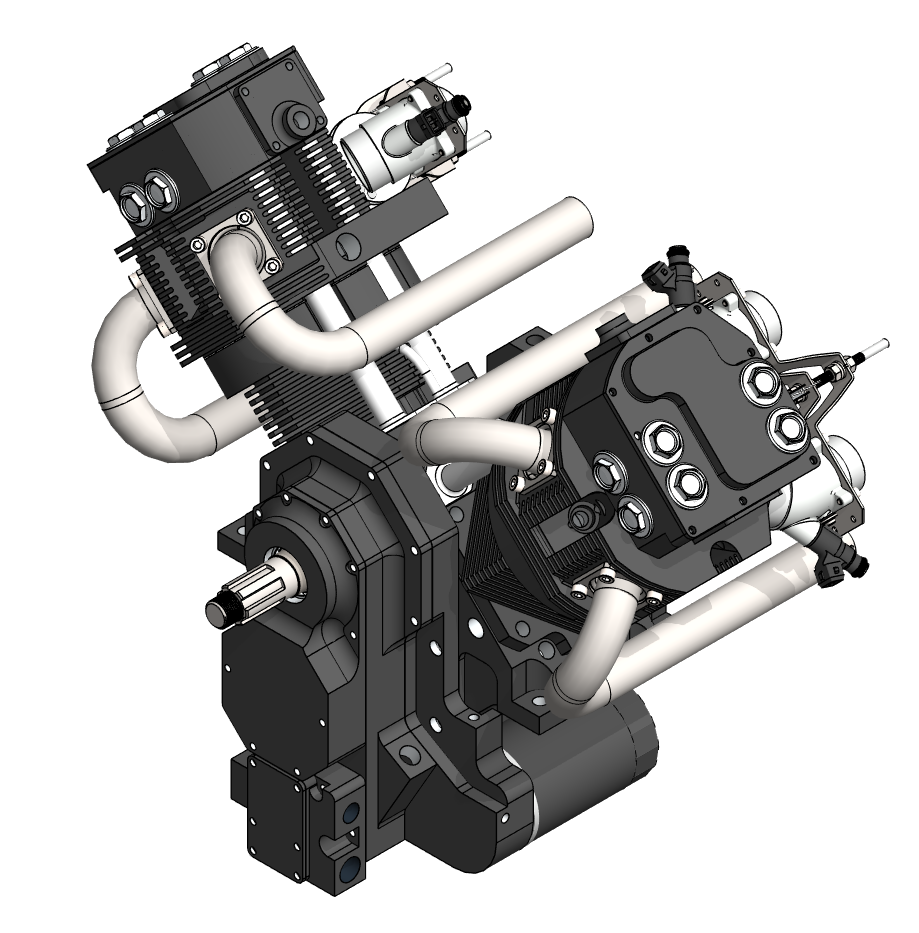

Kevytmallina viedyn mallin piirrepuussa ei ole erillisiä osia. Tälla saadaan varmistettua, että mallissa on mahdollisimaan vähän informaatiota.
Rinnakkainen konkreettisesti kevennetty malli
Varmempi tapa varmistaa yrityksen sisällä, että tulevaisuudessakin tästä mallista lähetetään vain ko. mallia eteenpäin.
Ilmiasujen tapauksessa isompi riski, että mallista lähetetään väärän ilmiasun versio ulos ja silloin voi salaista tietoa lähteä samalla mukana.
Tallenna alkuperäisestä mallista uudella nimellä toinen malli.
Poista toisesta mallista kaikki osat ja alikokoonpanot, joita et halua lähettää yrityksesi ulkopuolelle.
Tallenna tämän jälkeen malli STEP-formaattiin joko normaalina tai kevyenä mallina.
