Video aiheesta
Säkeistetystä leikkauksesta 2d-piirustusten projektioiden leikkauksessa löytyy vinkkivideo Vertex Systems Oy:n Youtube-kanavalta. Klikkaa alla olevaa linkkiä.
(12) Säkeistetty leikkaus - YouTube
Säkeistetty leikkaus – nopea ja mitoitettava leikkauskuva Vertex G4:ssä
Yhteenveto

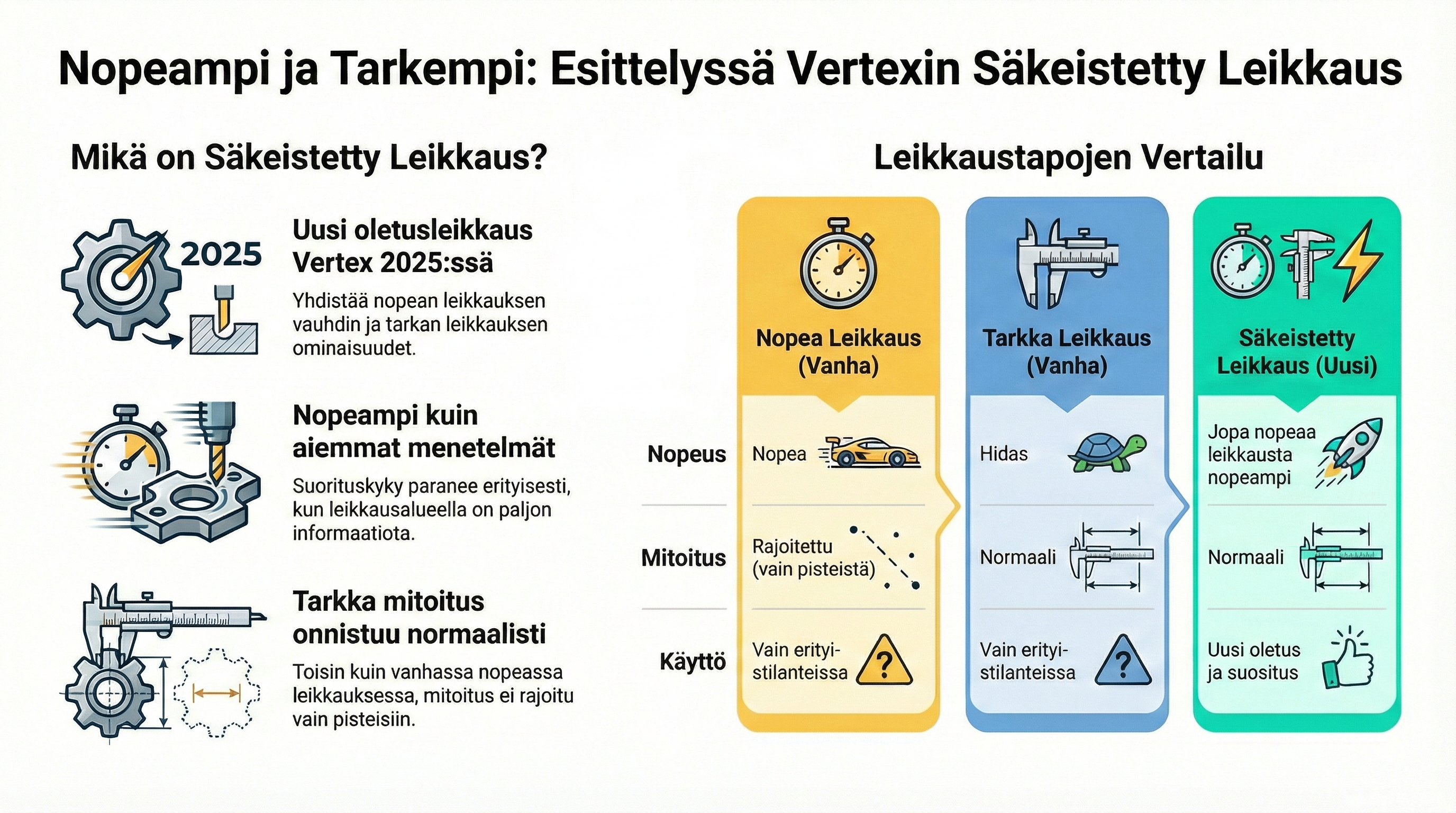

Säkeistetty leikkaus on uusi leikkausmenetelmä Vertex G4:n 31.0.4-versiosta alkaen. Sen idea on tuottaa 2D-piirustuksen leikkauskuvat huomattavasti nopeammin kuin aiemmin – kuitenkin niin, että leikkaus säilyy mitoitettavana kuten “tarkka leikkaus”. Menetelmä yhdistää siis “tarkan” ja “nopean” leikkauksen parhaat puolet.
Tämä teksti on generoitu videon litteroinnin perusteella
Mitä uutta säkeistetty leikkaus tuo?
Nopeus: Leikkaus syntyy muutamassa sekunnissa, ja etu korostuu mitä enemmän geometriaa leikkausalueella on.
Mitoitettavuus: Toisin kuin “nopea leikkaus”, säkeistetty leikkaus tukee normaalia mitoitusta kuten “tarkka leikkaus”.
Yhteensopivuus: Vanhojen piirustusten kanssa “tarkka” ja “nopea” -vaihtoehdot näkyvät edelleen, jotta aiemmin tehdyt piirustukset toimivat kuten ennenkin.
Saatavuus: Ominaisuus on osa 2025-korjaus-/välipäivitystä (sisäinen koodinimitys 31.0.4).
Milloin käytän säkeistettyä leikkausta?
Käytä säkeistettyä leikkausta oletuksena 2D-leikkauskuvien tekoon. Palaa vanhoihin “tarkka”/“nopea” -menetelmiin vain erityistilanteissa tai jos käsittelet vanhaa piirustusta, joka on tehty niillä. Vanhojen piirustusten kanssa voit vaihtaa leikkauksen myös säkeistettyyn leikkaukseen.
Näin teet säkeistetyn leikkauskuvan (perusvaiheet)
Avaa kuvanto, johon haluat leikkauksen.
Käynnistä leikkauskomento (2D-piirustuksen leikkauskuva).
Piirrä leikkausviiva (ja tarvittaessa nuolten suunta).
Valitse leikkaustyyppi: Tarkka leikkaus – säkeistetty.
Vahvista asetukset ja paina OK – leikkaus syntyy nopeasti ja on heti mitoitettavissa.
Parhaat käytännöt
Valitse säkeistetty, kun geometriassa on paljon tavaraa. Hyöty kasvaa leikkausalueen informaation lisääntyessä.
Mitoita kuten tarkassa leikkauksessa. Kaikki tarkan leikkauksen mitoitusominaisuudet ovat käytössä.
Yhtenäistä tiimin käytäntö: Suosittele tiimille säkeistettyä oletusmenetelmäksi uuteen tuotantoon; jätä vanhat menetelmät vanhoille piirustuksille.
Usein kysyttyä
Onko säkeistetty leikkaus oikeasti nopeampi?
Kyllä – demossa leikkaus valmistuu muutamassa sekunnissa, ja ero kasvaa geometrian monimutkaistuessa.
Voinko mitoittaa säkeistettyä leikkausta kuten tarkkaa?
Kyllä. Tämä on keskeinen ero “nopeaan leikkaukseen” verrattuna.
Miksi valikossa näkyvät edelleen “tarkka” ja “nopea” leikkaus?
Yhteensopivuuden vuoksi; vanhat piirustukset säilyvät toimivina ja käyttäjät voivat tarvittaessa käyttää aiempia menetelmiä.
Yhteenvetosuositus
Ota säkeistetty leikkaus käyttöön oletusmenetelmänä: saat tarkan mitoituksen ja löydettävän nopeusedun etenkin raskaissa kokoonpanoissa – ilman, että joudut luopumaan yhteensopivuudesta vanhojen piirustusten kanssa.
