Piirteen multisarjoitus kirjastopiirrettä hyväksikäyttäen

Taustaa

Välillä mallintaessa olisi hyvä saada sarjoitettua eimerkiksi reikien sarja siten, että jokainen piirteen väli niin x- kuin y-suunnassakin olisi eri etäisyysmitalla.

Vertex G4:n omalla sarjatyökalulla tätö ei saa tehtyä suoraan

Ratkaisu

Esimerkkinä suorakaidelaippa, jossa on eri reikien sarjajako sekä x- että y-suunnassa.

Oheisella tavalla voit nopeuttaa tällaisen laipan reikien lisäämistä

Vaiheet

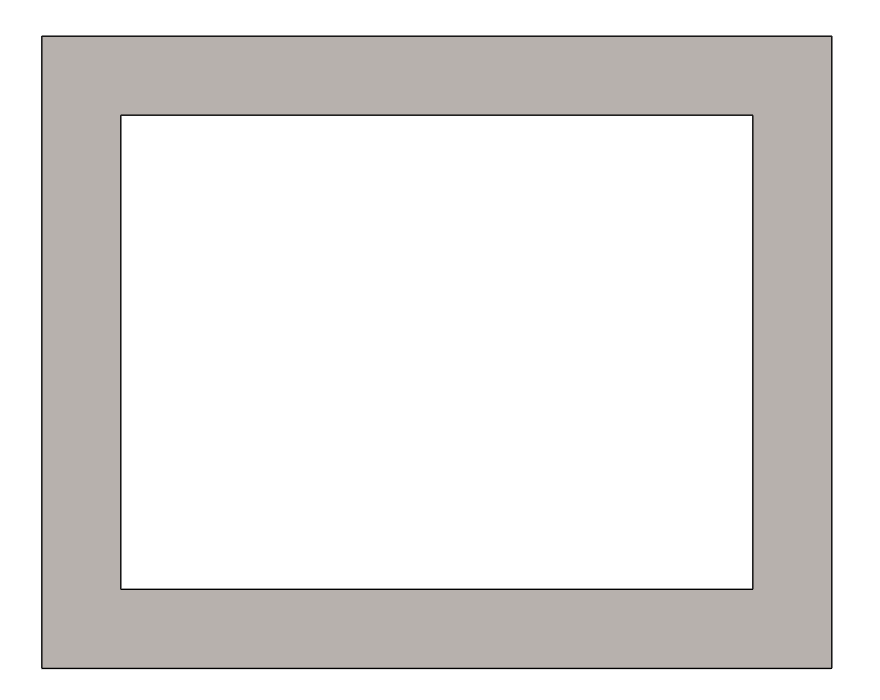

• Mallinna laippa

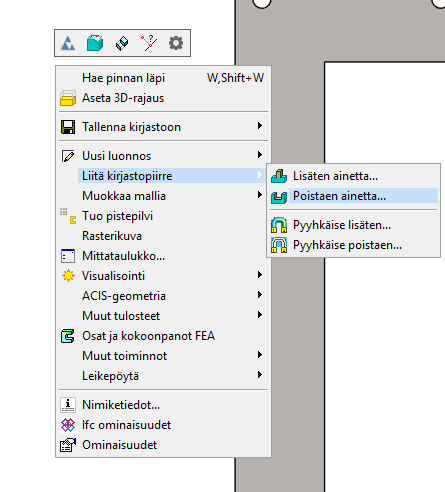

• Liitä kirjastopiirre (hiiren oikea) ja “Poistaen ainetta”

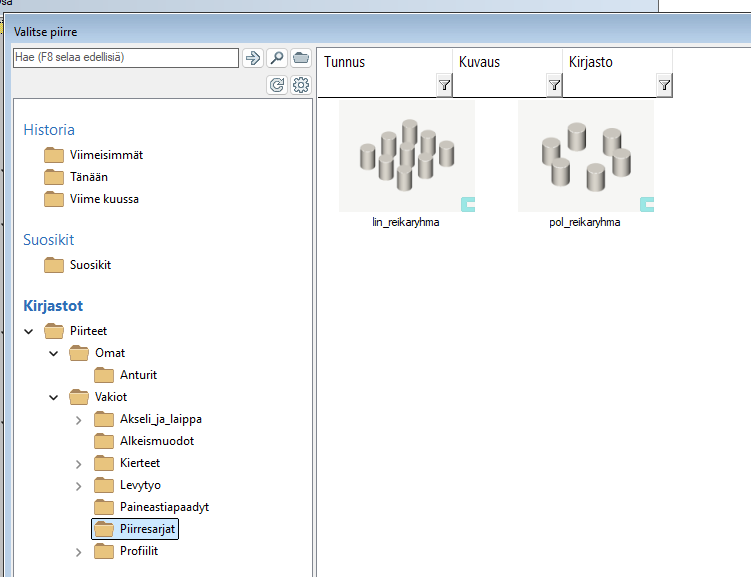

• Vakiopiirteet ja piirresarjat “Lin_reikaryhma”

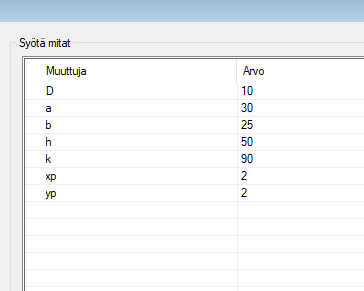

• Anna xp ja yp-muuttujille arvoksi 2 mittataulukossa

• Tuo mallin pintaan

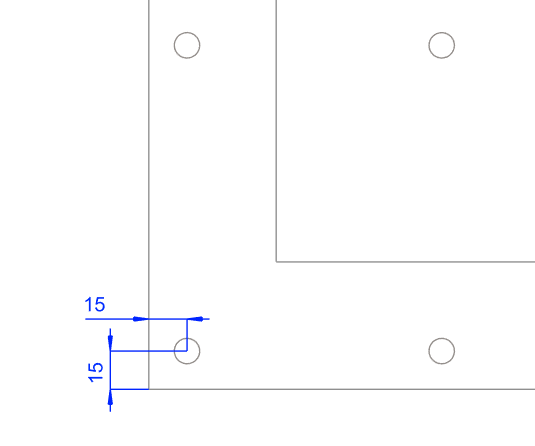

• Anna ensimmäisen reiän etäisyys reunasta

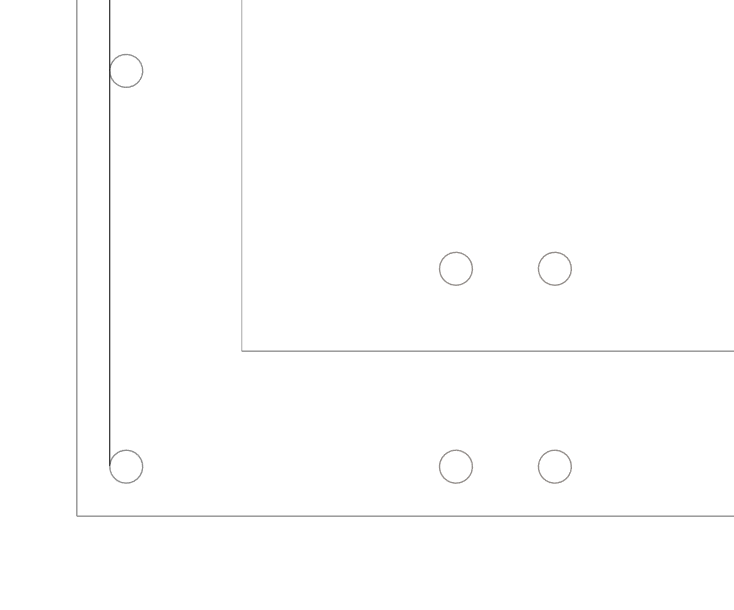

• Anna etäisyysarvot a (x-suunta) ja b (y-suunta) mittataulukkoon, jolloin neljäs reikä menee tarkoituksella tyhjän päälle tai poista oikea ylin reikä sarjasta

• Lisää uusi samanlainen sarja, sijoita levyn pintaan

• Paikota ensimmäinen reikä 1-sarjan viimeisen reiän päälle

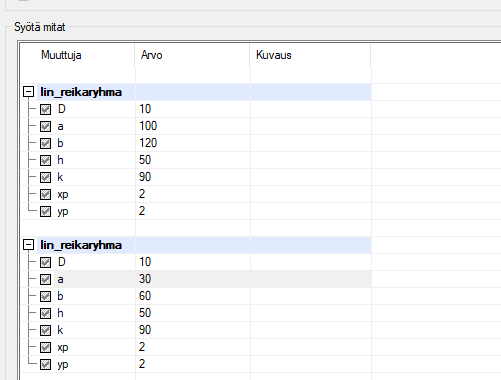

• Muuta muuttujien mitat mittataulukkoon toiselle sarjalle

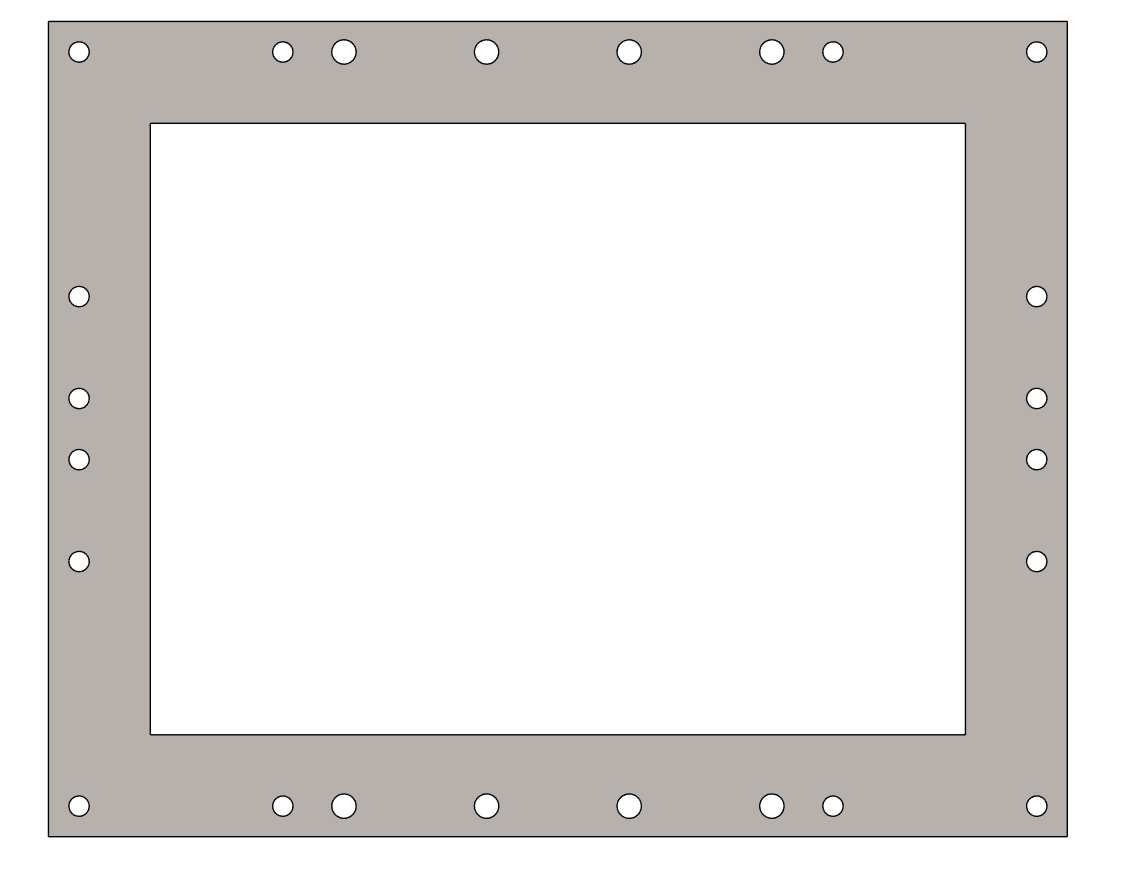

• Jatka samalla tavalla vaakatasossa ja pystytasossa lisäämällä sarjoja tarpeen mukaan

• Jos rei’itys on symmetrinen laipassa (yleensä on), suorita operaatio vain laipan neljännekselle ja peilaa muut puolet

• Reikien suuruus voi myös vaihdella, kun vaihdat D-muuttujan arvoa

• Mikäli rei’itys ei ole symmetrinen, silloin jatka sarjoittamista toiselle puolelle saakka

• Voit tietysti tehdä myös omia reikäpiirteitä kirjastoon ja käyttää nitä samalla tyylillä

Toinen tapa multisarjoittaa piirteitä

Vertex G4-ohjelmassa on myös taulukkosarjatoiminto, jolla voit taulukkoa hyväksikäyttäen multisarjoittaa piirteitä:

Tee sarja taulukon avulla
