Osan leikkaus kokoonpanossa

Osan leikkaus kokoonpanossa (Vertex G4)

Tämä teksti on generoitu videon litteroinnin perusteella

Tässä ohjeessa näytetään, kuinka teet osan leikkauksen kokoonpano-ympäristössä niin, että näet sisäiset rakenteet hallitusti – joko koko kokoonpanosta, vain tietyistä osista tai pelkästään yhdestä osasta. Ohje sopii nopeaan tarkistukseen sekä piirustuskäyttöä varten.

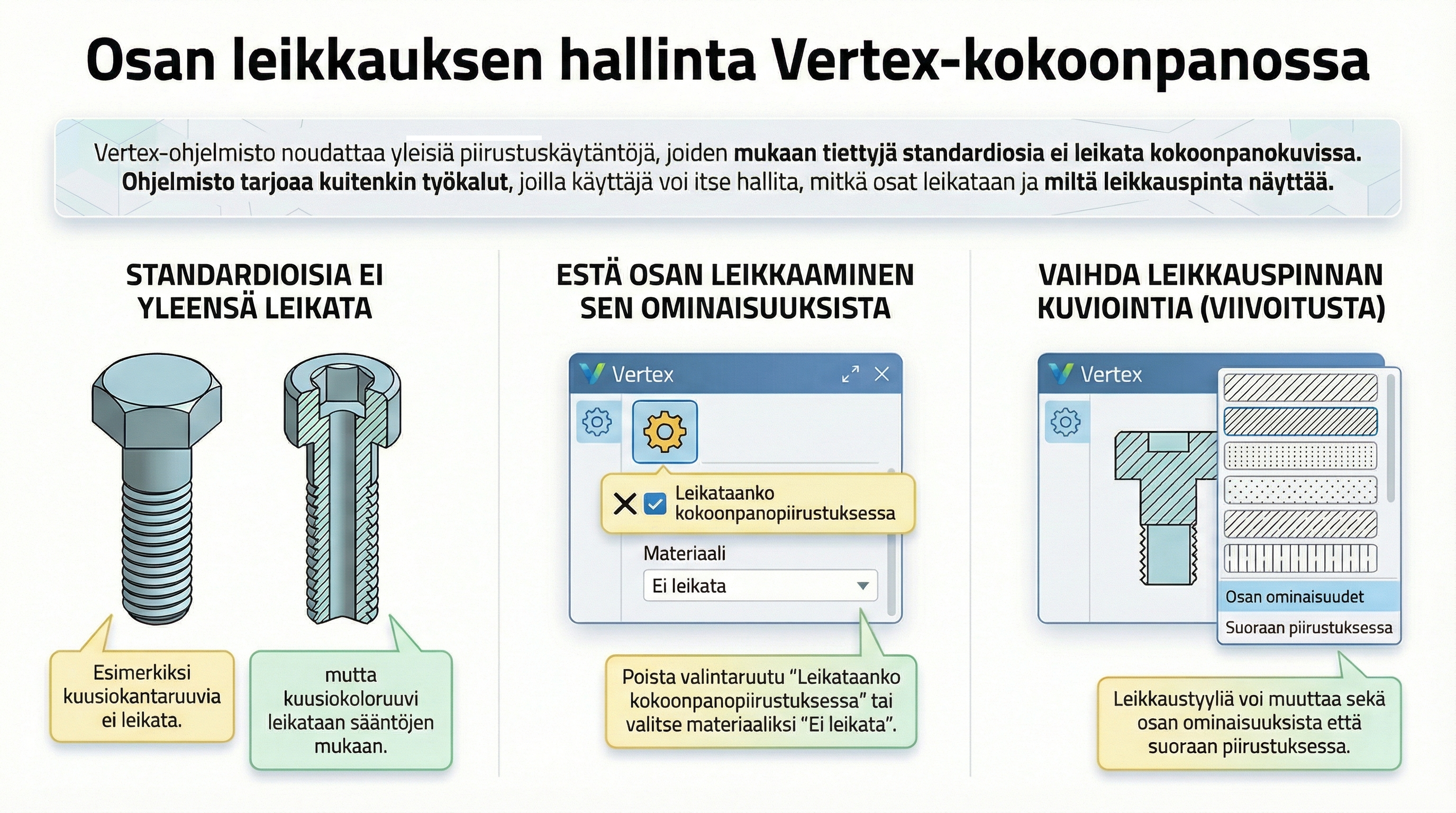

Mitä leikkauksella tarkoitetaan?

Leikkaus (tasoleikkaus) on virtuaalinen “leikkuu­taso”, jolla katkaiset mallin näkymässä. Vertexissa leikkaus voi:

• koskea koko kokoonpanoa,

• vain valittuja osia, tai

• yksittäistä osaa sen omassa osamallissa (pysyvä mallinnusleikkaus/poisto).

Tässä ohjeessa keskityt kokoonpanonäkymässä tehtävään leikkaukseen, joka on näyttöön vaikuttava (ei muuta geometriaa), sekä siihen, miten rajaat leikkauksen vain haluttuihin osiin.

Pikaohje (30 s)

1. Avaa kokoonpano ja valitse halutut osat, jos haluat leikata vain niitä.

2. Käynnistä Leikkaus / Tasoleikkaus.

3. Valitse leikkaustaso (esim. XZ/XY/YZ tai poimi taso/viiva mallista).

4. Käännä leikkaussuunta oikein (Nuoli/Flip) ja määritä syvyys tarvittaessa.

5. Aseta asetuksista: Leikkaa vain valitut osat (tai vastaava).

6. Vahvista. Ota käyttöön viivoitukset/hatchit näkyvyyden parantamiseksi.

Vaiheittainen ohje

1) Valmistele näkymä

• Avaa kokoonpano (Assembly).

• Päivitä näkymä ja laita varjostus + reunaviivat päälle, jotta leikkauksen rajapinta näkyy selkeästi.

• Jos haluat leikata vain tietyt osat, valitse ne ensin (Ctrl/Shift monivalinta). Muussa tapauksessa leikkaus koskee koko kokoonpanoa.

2) Käynnistä tasoleikkaus

• Valitse Leikkaus → Tasoleikkaus (komentoriviltä/valikosta/pikatyökalusta).

• Valitse leikkaustaso:

  • vakio-koordinaatti­taso (XY, YZ, XZ),

  • mallista poimittu taso, suora reuna (jonka normaali määrää suunnan) tai työtaso,

  • anna tarvittaessa siirto (Offset) tasolle, jotta leikkaus osuu tarkasti haluttuun kohtaan.

3) Suunta ja syvyys

• Flip/nuoli kääntää leikkauksen suunnan. Tarkista, että “pois leikattava” puoli on oikea.

• Syvyys:

  • Läpileikkaus leikkaa koko mallin valitusta tasosta loppuun.

  • Rajoitettu syvyys (jos tarjolla) kattaa vain annetun etäisyyden. Hyödyllinen, kun haluat “ikkunaleikkauksen”.

4) Rajaa leikkaus osiin

• Asetuksista valitse Leikkaa vain valitut osat (tai vastaava sanamuoto).

  • Jos et valinnut mitään, leikkaus vaikuttaa kaikkiin.

  • Jos valitsit osia etukäteen, leikkaus koskee vain niitä ja muut jäävät ehjiksi.

5) Näkyvyys ja viivoitus (hatch)

• Ota käyttöön leikatun pinnan viivoitus (hatch). Se tekee katkaisupinnoista selkeämmät.

• Leikkaustaso-geometrian voi näyttää/piilottaa. Tyypillisesti piilota taso katselun jälkeen.

6) Leikkauksen tallennus ja käyttö

• Leikkaus jää näkymäkohtaiseksi asetukseksi.

• Luo uusi näkymä/kamera “Leikkaus A-A” (tai nimeä hyväksesi), jotta löydät sen helposti myöhemmin.

• Piirustusta varten generoi leikkausnäkymä, jolloin hatchit ja katkaisulinjat siirtyvät piirustukseen (muista nimetä leikkauksen viiva ja paikka piirustuksessa).

Vinkkejä ja vaihtoehtoja

Leikkaus vain tietyltä tasolta/viivalta

• Jos standarditasot eivät osu kohdilleen, luo aputaso (työtaso) esim. kahden pisteen ja normaalin avulla, ja käytä sitä leikkaustasona.

“Ikkuna”-leikkaus (osittainen)

• Jos haluat katsoa sisään vain pienen alueen, käytä rajoitettua syvyyttä tai leikkauslaatikkoa (jos saatavilla), jolloin saat “ikkunamaisen” aukon.

Tilapäinen vs. pysyvä

• Kokoonpanon tasoleikkaus on tilapäinen näkymäleikkaus – geometria ei muutu.

• Jos haluat pysyvän muutoksen osaan, avaa osa oman osamallinsa tilassa ja tee mallinnusleikkaus (esim. Extrude Cut). Tämä muuttaa osan geometriaa ja heijastuu kaikkiin kokoonpanoihin, joissa osa on käytössä.

Leikkaus vain “aktiivisessa” alikokoonpanossa

• Jos työskentelet syvemmällä rakenteessa, aktivoi alikokoonpano (Make Active), tee leikkaus siellä ja pidä se rajattuna kyseiseen kontekstiin.

Leikkauksen vieminen piirustukseen

1. Avaa kokoonpanon piirustus tai luo uusi.

2. Lisää leikkausnäkymä: poimi kokoonpanon leikkaus tai määritä leikkausviiva piirustuksessa.

3. Varmista viivoitus (hatch)-asetukset ja mittakaava.

4. Nimeä leikkaus (esim. A–A) ja lisää tarvittavat mitat/merkinnät.

5. Päivitä piirustus, jotta muutokset näkymään tulevat voimaan.

Yleiset ongelmat ja ratkaisut

• Leikkaus ei vaikuta vain haluttuihin osiin
  → Varmista, että osat oli valittu ennen komennon käynnistystä ja että asetus “Leikkaa vain valitut osat” on päällä.

• Hatch/viivoitus ei näy
  → Avaa leikkausnäkymän asetukset ja aktivoi viivoitus leikatuille pinnoille. Säädä myös mittakaavaa ja viivoituksen tiheyttä.

• Leikkaussuunta väärin
  → Käytä Flip/nuoli-komentoa leikkaustason suunnan kääntämiseen.

• Leikkaustaso jää näkymään ja häiritsee
  → Piilota leikkaustaso (Show/Hide) tai lukitse se näkymäkohtaisesti.

• Piirustuksessa leikkaus katoaa
  → Tarkista, että valittu näkymä on leikkausnäkymä eikä tavallinen projektio, ja että linkitys mallin leikkaukseen on päällä.

Hyvät käytännöt

• Nimeä leikkaukset (esim. Runko, poikileikkaus A–A) ja tallenna omiksi näkymiksi – helpottaa projektityötä ja dokumentointia.

• Kun haluat esitellä rakennetta asiakkaalle/tuotannolle, käytä vain valitut osat -leikkausta, jolloin muut osat pysyvät ehjinä ja hahmotus on selkeä.

• Piirustuksessa pidä leikkausviiva ja kirjainmerkinnät standardin mukaisina.

Yhteenveto

• Valitse osat (jos haluat rajatun leikkauksen) → käynnistä Tasoleikkaus → valitse taso ja suunta → rajaa valittuihin osiin → ota hatchit käyttöön → tallenna näkymä ja vie piirustukseen.
  Näin saat nopeasti luettavan ja standardin mukaisen leikkauksen kokoonpanosta ilman, että geometriaa tarvitsee muuttaa.
