Komponenttikirjastojen käyttäminen konseptisuunnittelun apuna
Tässä artikkelissa kuvataan, miten voit hyödyntää omia komponenttikirjastoja konseptisuunnittelun tukena. Tavoitteena on, että saat nopeasti “raakaversion” ideasta kasaan valmiiden kirjastomallien avulla – ja voit myöhemmin korvata nämä tarvittaessa lopullisilla yksityiskohtaisilla malleilla.

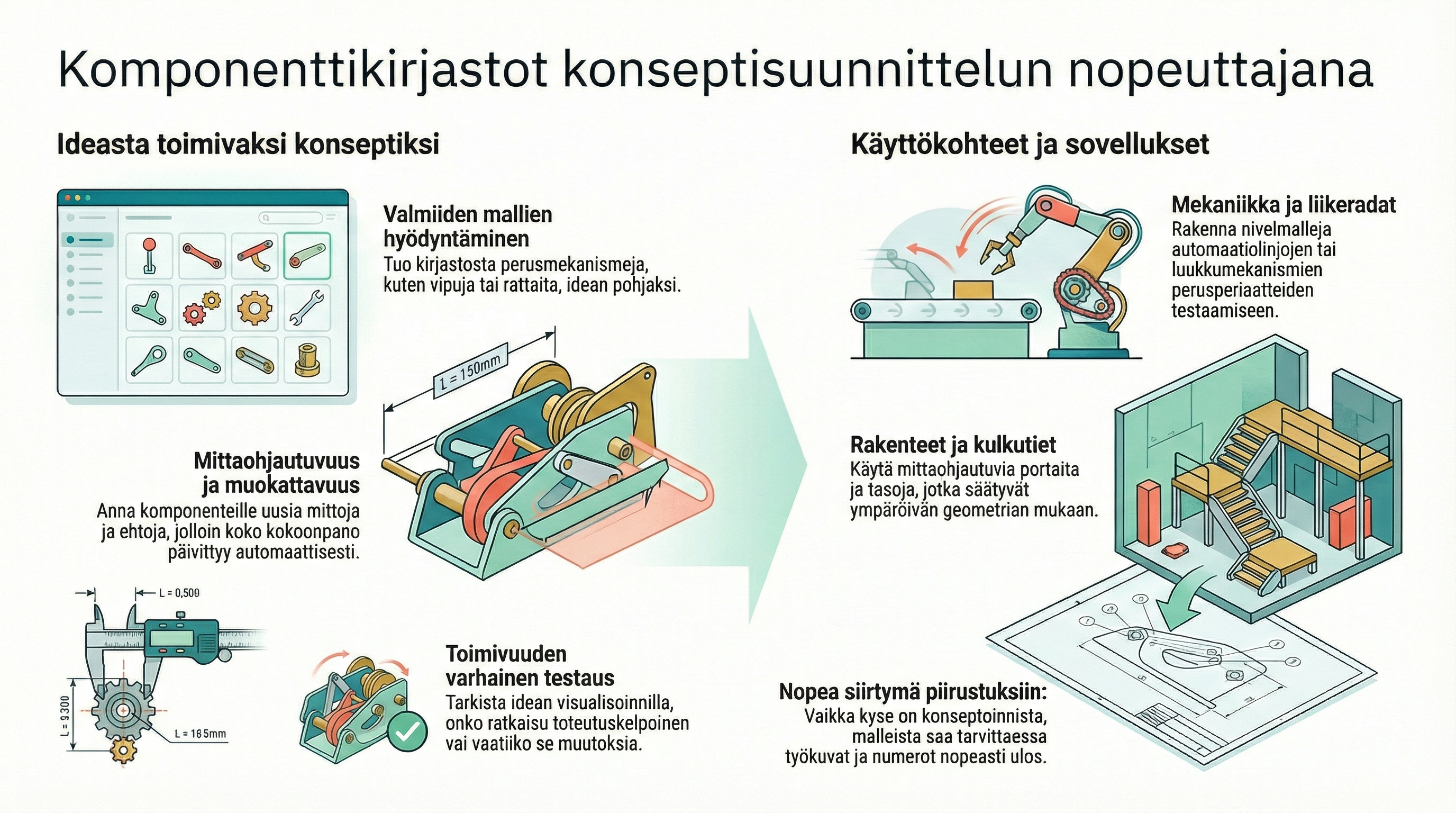

1. Mitä komponenttikirjastot ovat konseptisuunnittelussa?
Komponenttikirjasto on kokoelma valmiita 3D-malleja, joita käytetään toistuvasti eri projekteissa:
tukijalat, rungot, palkit
laitteet, koneet, moduulit
portaikot, tasot, kaiteet jne.
Konseptisuunnittelussa kirjastomallit toimivat useimmiten “tilavaraajina” ja mitoittavina elementteinä:
niiden ei tarvitse olla täysin yksityiskohtaisia, kunhan koko, muoto ja päämitat ovat oikein.
Hyödyt konseptissa:
nopeutat luonnostelua (ei tarvitse piirtää kaikkea alusta)
saat mittasuhteet nopeasti kohdalleen
näet jo varhain, mahtuuko ajatus oikeasti tilaan ja pysyykö rakenne järkevänä
2. Milloin komponenttikirjastoa kannattaa käyttää?
Komponenttikirjastoa kannattaa käyttää esimerkiksi kun:
samaa elementtiä toistetaan usein (esim. jalka, moduuli, konepaketti)
haluat mitoittaa nopeasti kokonaisuuden korkeudet, leveydet ja pituudet
haluat vertailla erilaisia vaihtoehtoja (korkeampi/matala malli, eri pituudet jne.)
Esimerkki:
Suunnittelet tasorakennetta, jossa taso on noin 2370 mm lattiasta. Voit ottaa kirjastosta valmiin jalkamallin, antaa “korkeus”-mitaksi 2370 ja näet heti, miltä kokonaisuus näyttää ja tarvitseeko väliin tukia, ristikoita tms.
3. Kirjastomallien valmistelu konseptikäyttöön
Jotta komponenttikirjasto toimii hyvin konseptisuunnittelussa, kirjastomallit kannattaa tehdä tarkoituksenmukaisiksi:
Yksinkertainen geometria
Vältä turhaa detaljointia.
Pidä malli kevyenä: laatikkomaisia muotoja, selkeä rungon hahmo.
Selkeät mittamuuttujat
Määrittele muutama keskeinen mitta, esim.:
korkeus (maasta tasoon)
pituus
leveys
Nimeä mitat selkeästi, jotta konseptivaiheessa on helppo ymmärtää, mitä säädetään.
Looginen kiinnityspiste
Aseta komponentin nollapiste ja kiinnityspiste esimerkiksi lattiaan tai liitäntäpintaan.
Tällöin komponentti “istuu” luontevasti kohdalleen, kun viet sen konseptimalliin.
Nimeäminen ja luokittelu
Käytä johdonmukaista nimeämistä (esim. Jalka_H_säädettävä, Taso_moduuli_1200x1200).
Ryhmittele kirjastossa toiminnallisuuden mukaan (jalat, rungot, tasot, laitteet…).
4. Kirjastokomponentin tuonti konseptimalliin
Tyypillinen työskentelytapa konseptissa:
Avaa konseptimalli
Aloita uudesta konseptikokoonpanosta tai työskentele olemassa olevan mallin päällä.
Avaa komponenttikirjasto
Siirry kirjastonäkymään / kirjastoselaimeen, josta omat kirjastomallit löytyvät.
Valitse sopiva kirjastomalli
Esimerkiksi Jalka_korkeus tai jokin muu perusmoduuli, jota tarvitset.
Sijoita komponentti malliin
Klikkaa sijoituspiste (esim. lattiatason kohdalle).
Käännä ja siirrä komponentti niin, että se on oikeassa suunnassa ja kohdassa.
Kopioi ja toista
Kopioi komponentti useampaan paikkaan, jos samaa elementtiä käytetään useita kertoja (esim. useita jalkoja tasolle).
5. Komponentin mitoittaminen ja säätäminen konseptissa
Kun kirjastokomponentti on mallissa, säädä sen mitat vastaamaan ideaa:
Avaa komponentin parametrit / mittataulukko
Syötä arvot esim. korkeus = 2370 (maasta tasopintaan)
Muuta tarvittaessa myös pituus/leveyskenttiä.
Päivitä malli
Päivityksen jälkeen kirjastokomponentti venyy tai kutistuu annettujen mittojen mukaan.
Tarkista mittasuhteet kokonaisuudessa
Katso, miten muutos vaikuttaa koko konseptiin:
Yltääkö taso oikealle korkeudelle?
Onko rakenne liian hoikka/korkea, pitäisikö lisätä välitukia?
Konseptitasolla juuri tämä vaihe on tärkeä:
kirjastokomponentit auttavat nopeasti näkemään, onko idea realistinen vai tarvitaanko muutoksia.
6. Konseptin jatkokehitys kirjastokomponenteista
Kun perusidea on kasassa kirjastokomponenttien avulla, voit:
lisätä yksinkertaisia välitukia, ristikoita, yhteyksiä osien välille
tarkentaa yksittäisiä mittoja (esimerkiksi muuttaa tasojen väliä, jalkojen määrää)
lisätä muita kirjastokomponentteja (porrasmoduulit, laitteet, kaiteet…)
Tässä vaiheessa kokonaisuuden muoto, korkeus ja päälinjat ovat selvillä, vaikka yksityiskohtainen suunnittelu tehdään myöhemmin.
7. Konseptikomponenttien vaihtaminen lopullisiin malleihin
Kun konsepti on hyväksytty, kirjastokomponentit voidaan:
korvata lopullisilla yksityiskohtaisilla malleilla
tai käyttää sellaisenaan, jos kirjastomalleissa on jo riittävä detaljointi valmistusta varten.
Tyypillinen tapa:
Valitse konseptikomponentti (esim. Jalka_konsepti).
Korvaa se vastaavalla tuotantomallilla (esim. Jalka_teräs_S235_80x80), joka noudattaa samoja päämittoja.
Tarkista, että liitospisteet ja mitat täsmäävät, eikä kokoonpano “rikkoudu”.
Koska konseptissa käytettiin jo oikeita päämittoja, vaihto on useimmiten suoraviivaista.
8. Vinkkejä ja parhaita käytäntöjä
Tee erillinen konseptikirjasto
Pidä konseptiin tarkoitetut kevyet mallit erillään varsinaisista tuotantomalleista.
Väri-/tunnusmerkintä konseptikomponenteille
Voit käyttää esimerkiksi yhtä selkeää väriä kaikille konseptikomponenteille, jotta ne erottaa lopullisista.
Älä ylidetaljoi konseptia
Konseptivaiheessa tärkeintä on mittasuhteet ja toiminnallisuus, ei pulttien määrä.
Tallenna toimivat ratkaisut kirjastoon
Jos jokin konseptiratkaisu osoittautuu hyväksi, tee siitä oma kirjastomalli myöhempää käyttöä varten.
Yhteenveto
Komponenttikirjastojen käyttäminen konseptisuunnittelussa tarkoittaa, että:
rakennat idean nopeasti valmiista kirjastomalleista
mitoitat kokonaisuuden muutamalla keskeisellä parametrilla (korkeus, pituus, leveys)
näet varhaisessa vaiheessa, onko idea toteuttamiskelpoinen
voit myöhemmin korvata konseptikomponentit lopullisilla tuotantomalleilla ilman, että koko malli täytyy tehdä uudelleen
Kun kirjastomallit on valmisteltu konseptikäyttöä varten, konseptisuunnittelu nopeutuu merkittävästi ja suunnittelija voi keskittyä olennaiseen: idean testaamiseen ja parantamiseen.
