Mitoituksen lisääminen piirustuksen isometriseen projektioon
Taustaa
Välillä käyttäjälle tulee tilanteita, joissa olisi hyvä pystyä mitoittamaan Vertex G4:n piirustuksen isometrista projektiota havainnoillistamistarkoituksessa.
Myös mekaaniikan putkiston kanssa tarve isometrisen näkymän mitoittamiseen tulee välillä esiin.

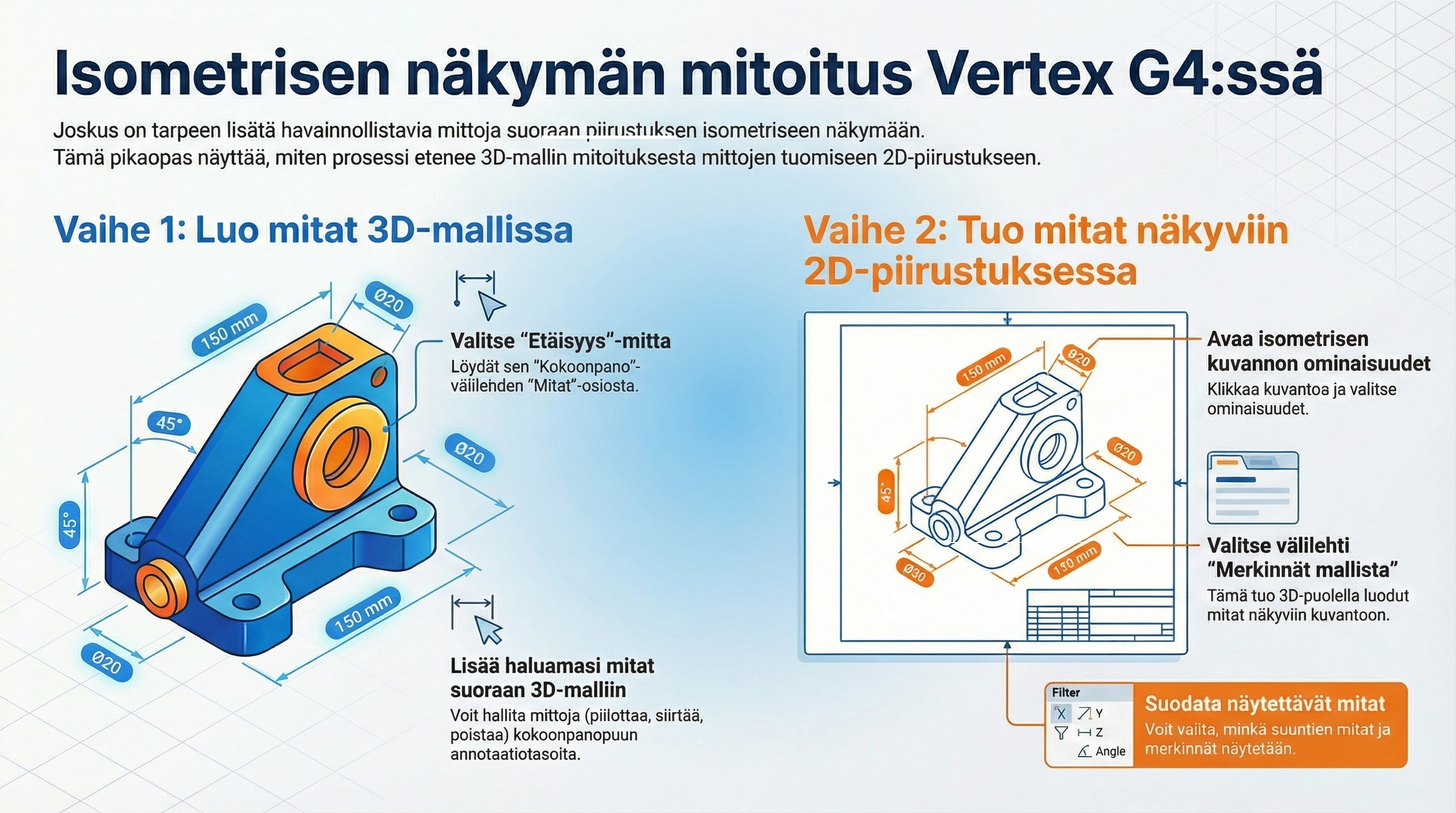

Miten mitoittaa piirustuksen isometrinen kuvanto (projektio)?
Vaihe 1. Mitoituksen tekeminen
Mitoitus tehdään Vertex G4:n 3d-näkymässä
3d-puolella valitse “Kokoonpano”-lehdeltä “Mitat”-osiosta “Etäisyys”-mitta,

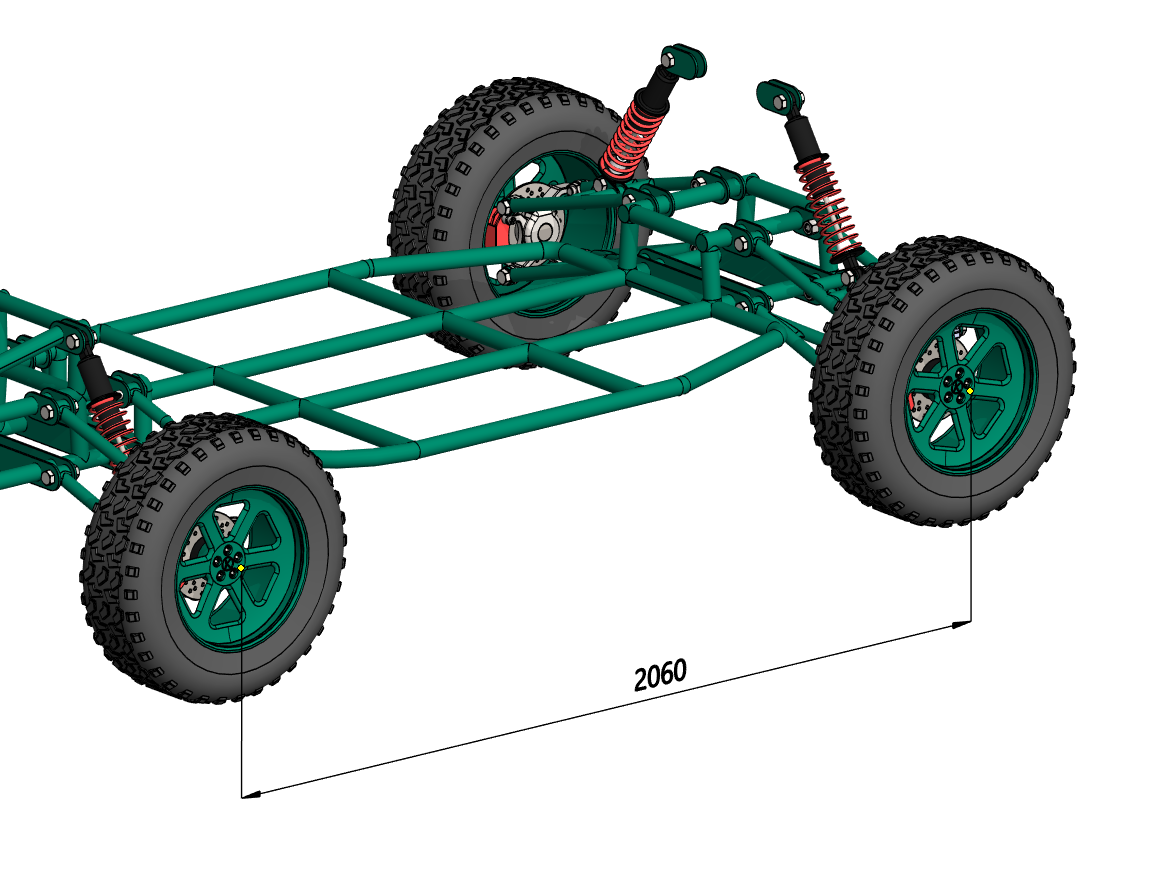

Mitoita 3d-malliin haluamasi mitta.

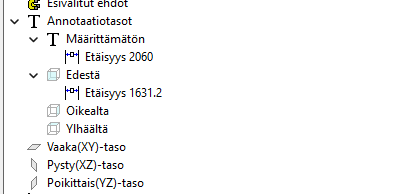

HUOM: Mitat löytyvät kokoonpanopuun annotaatiotasojen puolelta, joista niitä voi piiloittaa, siirtää ja poistaa tarvittaessa.

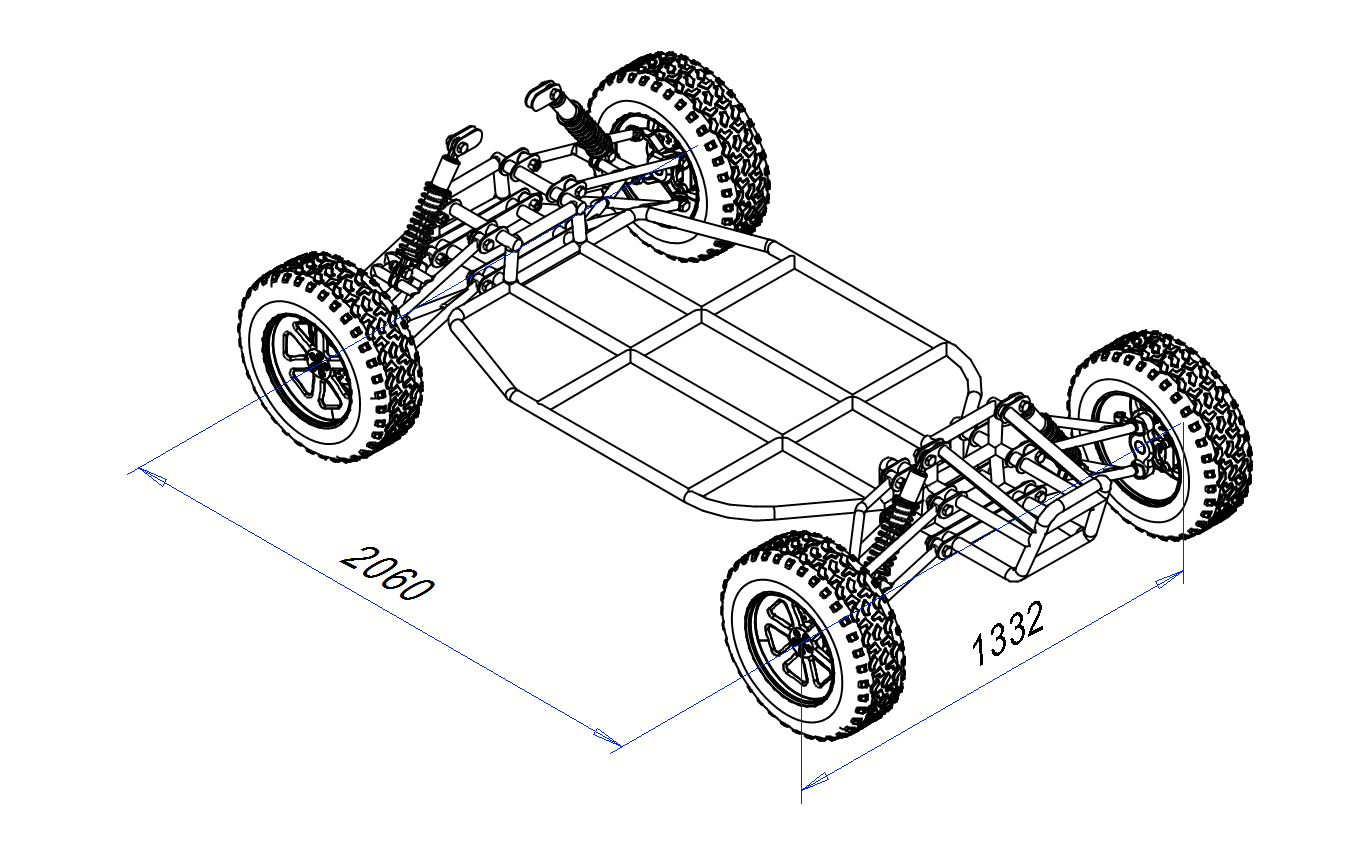

Vaihe 2. Mittojen tuominen 2d-piirustuksen isometriseen kuvantoon.

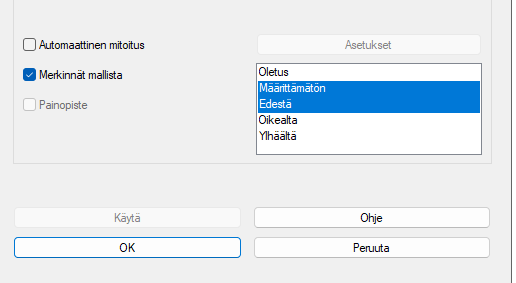

Mitat saat näkymään 2d-piirustuksen puolella isometrisessa kuvannossa (projektio) menemällä kuvannon ominaisuuksiin ja valitsemalla siellä “Merkinnät mallista”.
Voit lisäksi valita eri suuntia, joiden mitat ja merkinnät (myös MBD) näkyvät kuvannossa.
HUOM: Voit tarvittaessa piilottaa osan mitoista ja merkinnöistä 3d-mallin piirrepuusta annotaatiotasojen puolelta
