Osasarja taulukon avulla

Aiheeseen liittyvä video löytyy Vertex Systems Oy:n Youtube-kanavalta:

Ohjeteksti generoitu tekoälyllä videon transkriptin pohjalta:

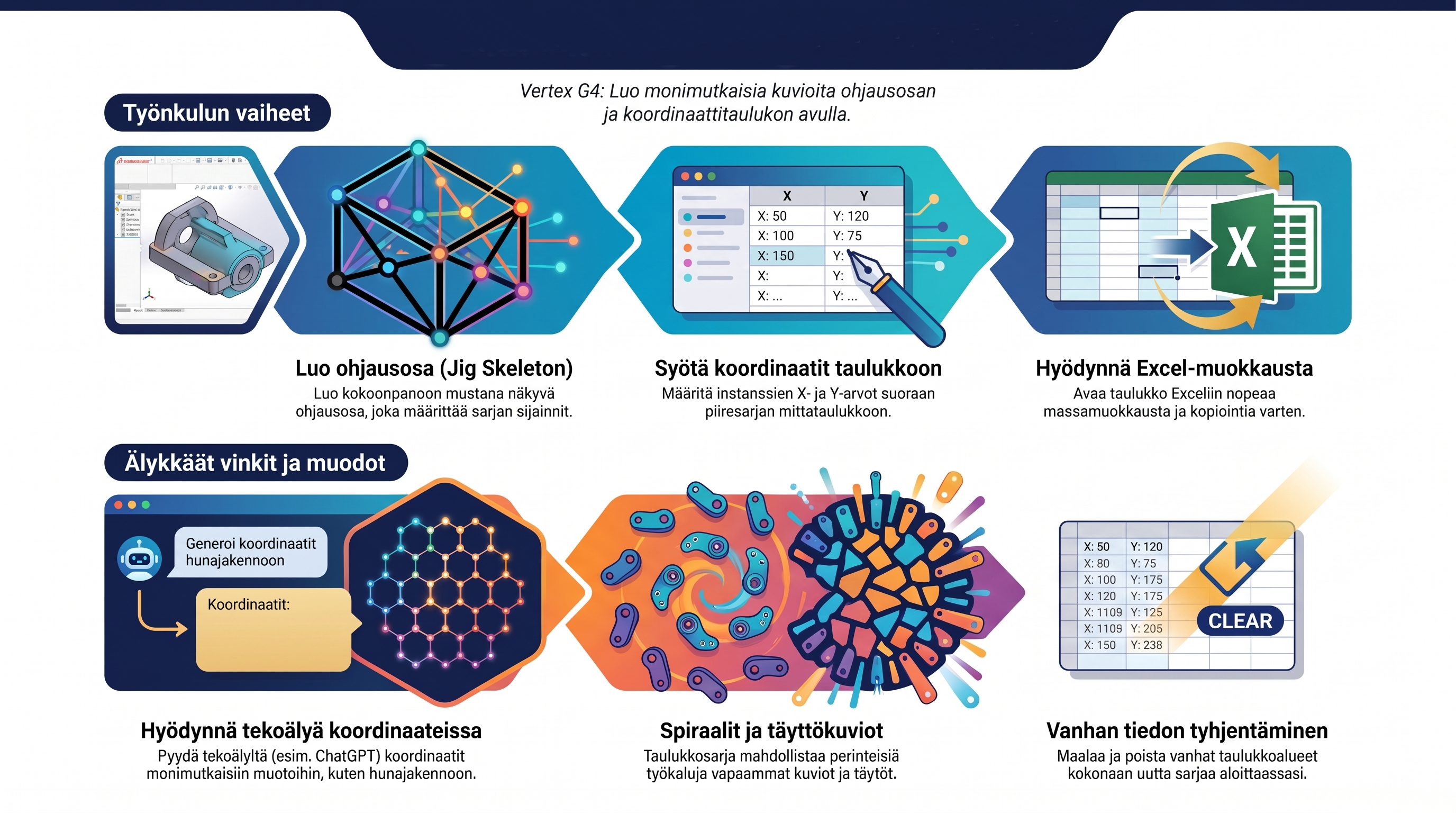

Piirresarjan paikoittaminen taulukon avulla kokoonpanossa

Piirresarjan instanssien ei tarvitse aina sijaita tasavälein. Taulukko-ohjauksen avulla sarjan yksittäisille instansseille voidaan määrittää omat paikkansa, jolloin voidaan muodostaa esimerkiksi epäsäännöllisesti sijoitettu sarja.

Kokoonpanossa ratkaisu voidaan toteuttaa käyttämällä erillistä ohjausosaa eli jig-/skeleton-osaa, johon taulukolla ohjattu piirresarjan geometria tehdään. Varsinainen kokoonpanossa sarjoitettava osa asetetaan tämän ohjausosan sarjan mukaisesti.

Milloin toimintoa kannattaa käyttää?

Taulukko-ohjattu sarja soveltuu tilanteisiin, joissa:

• sarjan osien välimatkat eivät ole yhtä suuret

• yksittäiset instanssit sijaitsevat eri X- ja Y-asemissa

• sarjan rakennetta halutaan ohjata mittataulukon tai kaavojen avulla

• kokoonpanoon tarvitaan epäsäännöllisesti sijoitettuja samanlaisia osia.

Esimerkiksi kokoonpanossa olevat kannet, rullapäädyt tai muut toistuvat komponentit voidaan sijoittaa erillisen ohjausosan määrittämien paikkojen mukaan.

1. Luo ohjausosa

Tee kokoonpanoon erillinen osa, jota käytetään sarjan geometrian ohjaamiseen. Tätä voidaan kutsua esimerkiksi jig-, skeleton- tai ohjausosaksi.

Ohjausosan ei tarvitse sisältää varsinaista valmistettavaa geometriaa. Sen tehtävänä on määrittää paikat, joita kokoonpanon osasarja seuraa.

Kun osa määritetään ohjausosaksi, se näkyy piirrepäässä mustana.

Ohjausosan käyttäminen estää sen käsittelyn normaalina valmistettavana kokoonpano-osana esimerkiksi osaluettelossa ja piirustuksessa.

2. Tee ohjausosaan ensimmäinen sarjoitettava piirre

Tee ohjausosaan ensin geometria, jonka perusteella sarja muodostetaan. Esimerkiksi reikä voidaan tehdä ensimmäiseksi sarjoitettavaksi piirteeksi.

Valitse tämän jälkeen piirre ja muodosta siitä piirresarjan avulla sarja.

3. Käytä taulukkoa sarjan ohjaamiseen

Kun piirresarjan ominaisuudet avataan, sarjaa voidaan ohjata taulukon avulla.

Taulukossa jokaisella sarjan instanssilla voi olla omat arvonsa. Taulukossa voidaan käyttää esimerkiksi seuraavia tietoja:

• instanssi 1

• instanssi 2

• instanssi 3

• instanssi 4

• instanssi 5

• X-arvo

• Y-arvo.

Näin jokaiselle instanssille voidaan antaa oma sijaintinsa.

Arvoja ei siis tarvitse muodostaa tasavälein, vaan jokainen sarjan jäsen voidaan sijoittaa haluttuun kohtaan.

4. Kaavojen käyttäminen

Taulukon arvojen määrittämisessä voidaan käyttää myös kaavoja.

Kaavat eivät kuitenkaan ole pakollisia. X- ja Y-arvot voidaan syöttää myös suoraan taulukkoon.

Kaavojen avulla sarja voidaan tarvittaessa kytkeä esimerkiksi ohjausosan mittataulukon arvoihin.

5. Instanssien lisääminen

Sarjaan voidaan lisätä uusia instansseja taulukon kautta.

Taulukossa voidaan käyttää hiiren oikean painikkeen toimintoja uusien instanssien lisäämiseen.

Jokaiselle lisätylle instanssille määritetään tämän jälkeen tarvittavat sijaintiarvot.

6. Taulukon muokkaaminen Excelissä

Sarjan taulukkoa voidaan käsitellä myös Muokkaa Excelissä -toiminnon avulla.

Tämä helpottaa erityisesti tilanteita, joissa instansseja on paljon tai sijaintiarvot halutaan tuottaa esimerkiksi valmiiden laskentakaavojen perusteella.

7. Mittataulukon käyttäminen

Jos ohjausosassa käytetään mittataulukkoa, myös sarjan sijainteja voidaan kytkeä sen arvoihin.

Mittataulukossa voidaan esimerkiksi määrittää erilaisia asemia ja niitä ohjaavia kaavoja.

Kun mittataulukon arvoja muutetaan, ohjausosan geometria ja sen perusteella muodostettu sarja päivittyvät määritettyjen ehtojen mukaisesti.

8. Käytä ohjausosan sarjaa kokoonpanossa

Kun taulukko-ohjattu sarja on tehty ohjausosaan, voidaan varsinainen kokoonpanossa oleva osa sarjoittaa sen perusteella.

Valitse sarjoitettava kokoonpano-osa ja käytä sarjan muodostamiseen ohjausosaan tehtyä piirresarjaa.

Toiminnossa käytetään piirresarjaan perustuvaa elementtiosan sarjaa.

Tällöin kokoonpanon osat sijoittuvat samoihin paikkoihin kuin ohjausosan taulukolla määritetyt instanssit.

Näin taulukolla ohjattua piirresarjaa voidaan hyödyntää myös kokoonpanotason epäsäännöllisen osasarjan muodostamisessa.

Sarjan purkaminen

Tarvittaessa muodostettu sarja voidaan myöhemmin purkaa.

Sarjaa poistettaessa ohjelma voi kysyä, poistetaanko samalla myös alkuperäinen malli, josta sarja on muodostettu. Tässä tilanteessa on syytä tarkistaa poistovalinnat ennen toiminnon hyväksymistä.

Yhteenveto

Epäsäännöllisen kokoonpanosarjan muodostaminen voidaan tehdä kahdessa vaiheessa:

1. Tehdään ohjausosa eli jig-/skeleton-osa, johon luodaan taulukolla ohjattu piirresarjan geometria.

2. Kokoonpanossa oleva varsinainen osa sarjoitetaan seuraamaan ohjausosan sarjaa.

Taulukon avulla jokaiselle instanssille voidaan määritellä oma X- ja Y-sijaintinsa. Sijaintiarvot voivat olla suoraan annettuja arvoja tai kaavoilla ja mittataulukolla ohjattuja.

Menetelmä mahdollistaa kokoonpanosarjat, joissa osien sijoittelun ei tarvitse perustua vakiojakoon tai tasaväleihin.
