Piirilevyn tuonti Vertex G4 ja sen virheiden korjaus

Piirilevyn tuonti ja virheiden korjaus Vertex G4:ssä

Tämä teksti on generoitu videon litteroinnin perusteella

1. Piirilevyn tuonti Vertex G4:ään

1. Avaa Vertex G4.

2. Valitse Tiedosto → Avaa → STEP (tai vastaava tuontikomennon käyttö STEP-tiedostolle).

3. Ohjelma ajaa STEP-tuonnin normaalit rutiinit.

4. Uudemmissa versioissa mukana on tuonnin esikatselu, jossa näet jo ennen lopullista tuontia, millainen malli on tulossa sisään.

   • Huom: esikatselu voi olla raskas, jos piirilevyllä on paljon komponentteja. Se ei kuitenkaan estä tuontia – kyse on vain näkymästä ennen lopullista mallin muodostusta.

5. STEP-tuonti tuo piirilevyn kokoonpanona:

   • Piirilevy itse

   • Kaikki komponentit (vastukset, ledit, liittimet…)

   • Mahdollisesti myös esimerkiksi johtimien tai juotospisteiden ratoja “osina”

Tuloksena saat Vertex G4 -kokoonpanomallin, jota voi käsitellä kuten mitä tahansa kokoonpanoa.

2. Mitä tuotu malli sisältää ja mitä voi siivota

Kun piirilevy on tuotu kokoonpanona:

• Jokainen komponentti on oma osansa kokoonpanossa.

• Myös “apugeometriaa” voi tulla mukaan, esim. johtoreitit, juotepatjat, yms. jotka eivät ole sinulle tärkeitä mekaanisessa suunnittelussa.

Voit tässä vaiheessa:

• Poistaa turhat osat kokonaan kokoonpanosta, jos et tarvitse niitä jatkossa ollenkaan.

• Piilottaa osat, jos et halua nähdä niitä, mutta haluat säilyttää ne mallissa myöhempää tarvetta varten.

Tämä kannattaa tehdä heti alussa. Lopputavoite on, että piirilevymalli sisältää vain ne fyysiset muodot, joilla on merkitystä koteloinnille, tilavarauksille, törmäystarkastelulle jne.

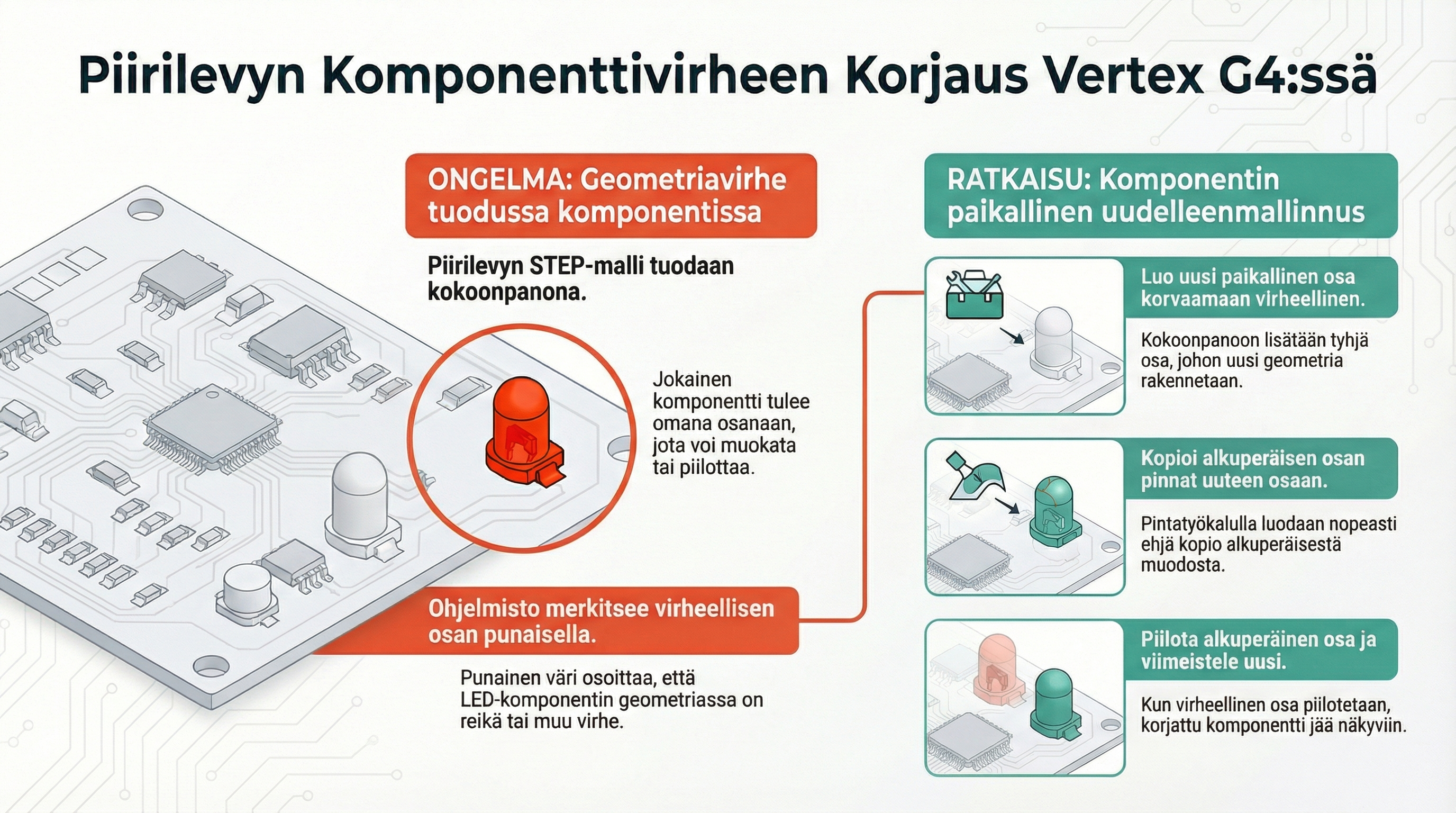

3. Geometriavirheet ja punaisena näkyvät osat

Jos tuodussa kokoonpanossa jokin osa näkyy punaisella värillä, se tarkoittaa:

• Osassa on geometriavirhe (esim. rikkinäinen pinta tai reikä pinnassa)

• Vertex ei pysty käsittelemään osaa täysin ehjänä kappaleena

Tyypillinen esimerkki on LED-komponentti, jonka malli STEPissä on ollut huonolaatuinen:

• LED näkyy kokoonpanossa kokoonpanopuussa punaisena

• LEDissä voi olla rikkinäisiä pintoja tai “rei’ittynyt” pinta, joka aiheuttaa virheilmoituksen

Tässä kohdassa ei kannata yrittää paikata rikkinäistä geometriaa suoraan, jos osa on yksinkertainen. Nopeampi tapa on mallintaa vastaava osa uudelleen siistinä.

Ajatus: Älä kuluta tuntikausia yhden halvan komponentin pintavirheiden paikkaamiseen – tee korvaava siisti malli itse.

4. Virheellisen komponentin korjaaminen mallintamalla se uudelleen

Käytännön työnkulku LED-esimerkillä:

1. Avaa virheellinen osa (esim. se punaisena näkyvä LED) omana osanaan.

2. Luo uusi paikallinen osa, joka vastaa kyseistä komponenttia mekaanisesti:

   • Rungon mitat

   • Jalkojen sijainnit ja pituudet

   • Kriittiset muodot, jotka vaikuttavat kotelointiin

   Tapoja tehdä tämä nopeasti:

   • Kopioi korjattavat pinnat alkuperäisestä (pintatyökaluilla).

   • Mallinna puuttuvat/vaurioituneet muodot itse suorina särmämuotoina, lieriöinä yms. niin että lopputulos kuvaa todellista fyysistä komponenttia.

3. Tee samalla tarvittavat muutokset, joita oikeassa tuotteessa on tehty manuaalisesti:

4. Tallenna tämä uusi, korjattu komponentti erillisenä osana.

Mitä hyötyä tästä tavasta on?

• Saat ehjän, topologisesti siistin kappaleen ilman geometriavirheitä.

• Voit käyttää osaa törmäystarkastelussa ja kotelosovituksessa luotettavasti.

• Sinun ei tarvitse korjata rikkinäistä STEP-dataa käsin pinta kerrallaan.

5. Korjatun osan käyttäminen piirilevykokoonpanossa

Seuraavaksi vaihdetaan virheellinen osa kokoonpanossa korjattuun malliin.

1. Palaa piirilevyn kokoonpanoon.

2. Piilota tai poista alkuperäinen (virheellinen, punainen) komponentti.

3. Lisää tilalle tekemäsi uusi puhdas malli samaan sijaintiin.

   • Käytännössä tämä tarkoittaa sitä, että nyt kokoonpanossa ei enää ole punaista “rikki-LEDiä”, vaan ehjä LED-osa.

4. Tarkista, että:

   • Kokoonpanorakenteen väri ei enää ole punainen (eli ohjelma ei pidä osaa virheellisenä)

   • Geometria on näkyvissä ja vastaa todellista tilannetta tuotteessa

Jos joskus piilotit kokoonpanosta paljon tavaraa siivouksen aikana, voit hyödyntää versiosta 2025 löytyvää komentoa:

Palauta ilmiasun mukainen piilotustila

• Komento tuo näkymään takaisin sen tilan, jonka olet halunnut säilyttää näkyvänä/piilotettuna.

• Käytännössä saat nopeasti koko piirilevyn “työtilan” takaisin näkyviin hallitusti ilman, että sinun tarvitsee manuaalisesti metsästää kaikkia osia yksi kerrallaan.

6. Miksi tämä on tärkeää mekaanisessa suunnittelussa

Tällä prosessilla saat piirilevystä mallin, jota voit oikeasti hyödyntää tuotesuunnittelussa:

• Piirilevyn ja komponenttien korkeus, tilantarve ja ulottumat ovat oikein → voit sovittaa levyn koteloon.

• Näkyviin tulevat komponentit (esim. LED, liitin, painonappi tms.) ovat mallinnettu sellaisina kuin ne näkyvät lopullisessa tuotteessa, eivät vain “tehdasdatana”.

• Epäkurantti tuontidata ei estä etenemistä: korjaat vain ongelmakohdat paikallisesti, sen sijaan että koko kokoonpano olisi käyttökelvoton.

Yhteenveto työnkulusta

1. Tuo piirilevy STEPinä Vertex G4:ään → saat kokoonpanon, jossa kaikki komponentit ovat yksittäisinä osina.

2. Siivoa malli → poista/piilota osat, joita et tarvitse mekaanisessa tarkastelussa.

3. Tunnista geometriavirheet → punaisena näkyvät osat ovat rikki.

4. Mallinna ongelmakomponentti uudelleen itse → tee ehjä paikallinen osa (esim. LED).

5. Korvaa virheellinen osa kokoonpanossa → piilota rikkinäinen, ota käyttöön oma ehjä malli.

6. Tarkista kokoonpano ja näkyvyydet → käytä tarvittaessa komentoa “Palauta ilmiasun mukainen piilotustila”.
