Leikkauksen siirtäminen ehdoilla

Tämä teksti on generoitu videon litteroinnin perusteella

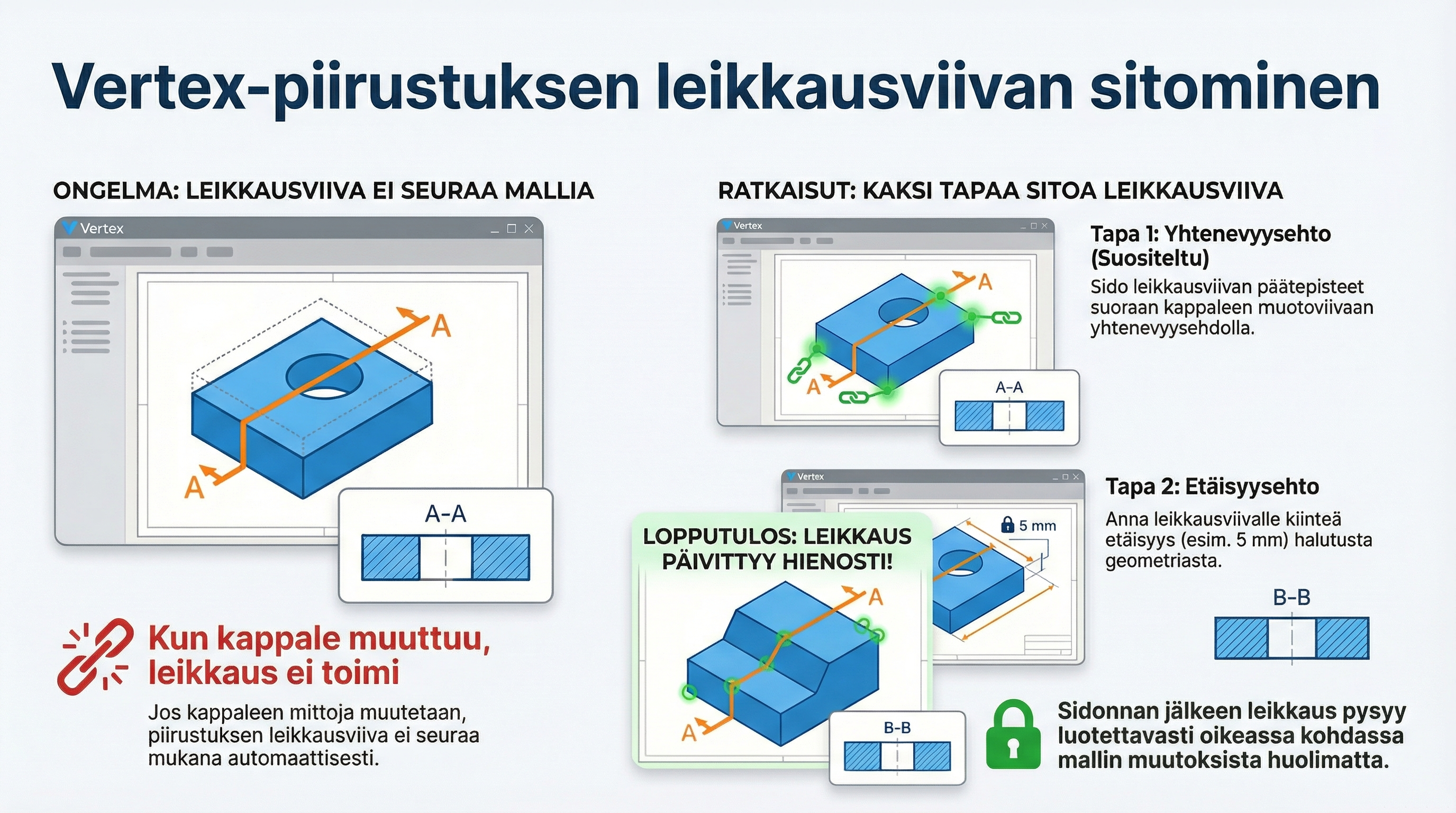

Tässä ohjeessa näytetään, miten piirustuksen leikkausviivaa (leikkaus / leikkaustaso) siirretään niin, että se seuraa mallin geometriaa ehtojen avulla. Menetelmä sopii tilanteisiin, joissa leikkaus halutaan lukita esim. reikärivin kohdalle, muotoviivan päähän tai vakioetäisyydelle jostakin viitteestä.

Ohje perustuu käytäntöön: hyödynnämme yhtenevyys-ehdon (kiinnitys tiettyyn geometriaan) ja/-tai etäisyys-ehdon (mitalla ohjattu sijainti). Näin leikkaus pysyy oikeassa kohdassa myös mallin päivittyessä.

1) Valmistele leikkaus

Avaa piirustus, jossa leikkaus on jo luotu (tai luo leikkaus normaalisti).
Varmista, että leikkausviivan päätepisteet ovat näkyvissä ja valittavissa.
Tunnista kohdegeometria, johon leikkaus halutaan sidottaa:
- esim. reikien keskilinjat / reikäjono
- muotoviiva (profiilin reuna/viiva)
- jokin apugeometria (keskiakseli, apuviiva tms.)

2) Kiinnitä leikkaus “yhtenevyys”-ehdolla (suositus, kun halutaan seurata geometriaa)

Tavoite: leikkausviivan päätepiste tarttuu kiinni valittuun viivaan/pisteeseen, ja pysyy siinä mallin muuttuessa.

Valitse leikkausviivan päätepiste (toinen pää kerrallaan).
Avaa Ehdot / Rajoitteet ja valitse Yhtenevyys (coincident).
Klikkaa kohdegeometriaa:
- Esimerkki A: valitse reikärivin keskilinja → leikkaus siirtyy ja pysyy reikien kohdalla.
- Esimerkki B: valitse muotoviiva, johon leikkaus päättyy → päätepiste lukittuu muotoviivaan.
Toista sama leikkausviivan toiselle päälle, jos haluat molemmat päät sidotuiksi.

Tulokset:

Leikkaus seuraa valittua geometriaa (esim. “reikien kohdalle” asettuminen).
Päivityksissä kiinnitys säilyy, eikä leikkaus “karkaile”.

3) Ohjaa sijaintia “etäisyys”-ehdolla (kun halutaan mitallinen siirto)

Tavoite: leikkausviiva on tietyllä mitalla halutusta viitteestä (esim. 5 mm).

Valitse leikkausviiva (tai sen päätepiste, riippuen halutusta ohjauksesta).
Avaa Etäisyys / Mitta-ehto.
Valitse viitegeometria (esim. muotoviiva, apuviiva tai keskilinja).
Syötä haluttu etäisyys (esim. 5 mm) ja vahvista.

Vinkki: Etäisyys-ehto toimii hyvin yhdessä yhtenevyys-ehdon kanssa:

kiinnitä ensin päätepiste muotoviivaan (yhtenevyys),
ohjaa sitten koko leikkauslinjan siirtymää distance-mitalla toiseen viitteeseen.

4) Tarkista päivittyminen

Kun malli päivittyy, ehdot pitävät leikkauksen kohdallaan.
Jos leikkaus ei liiku odotetusti, tarkista:
- Onko oikea piste/viiva valittu ehdon vastakappaleeksi?
- Onko leikkaus ylimäärin yliohjattu (ristiriitaisia ehtoja)?
- Tarvitseeko päivityksen jälkeen vahvistaa piirustuksen näkymä (päivityskomento)?

5) Käytännön esimerkit

Reikäriviin lukitus:
- Kiinnitä leikkausviivan keskipiste tai päätepiste yhtenevyydellä reikärivin keskilinjaan → leikkaus osuu aina reikien kohdalle.
Muotoviivaan päättyminen:
- Kiinnitä leikkausviivan pää yhtenevyydellä muotoviivaan, johon leikkaus halutaan päättyvän.
Vakioetäisyys reunasta:
- Lisää leikkaukseen etäisyys-ehto (esim. 5 mm) suhteessa valittuun reunaviivaan/keskiakseliin → helppo hienosäätö ilman manuaalista siirtelyä.

6) Vinkit ja ongelmanratkaisu

Aloita yhdellä ehdolla kerrallaan. Lisää toinen vasta kun ensimmäinen toimii odotetusti.
Vältä ristiriitoja: samaan pisteeseen ei kannata antaa kahta eri paikkaan pakottavaa ehtoa.
Apulinjat auttavat: jos kohdegeometria on “kaukana” tai vaikea valita, piirrä apugeometria ja sido leikkaus siihen.
Nopea hienosäätö: etäisyys-ehdon arvoa vaihtamalla siirrät leikkausta ilman uusintakiinnityksiä.
Näkyvyys: varmista, että päätepisteet ja viitteet ovat valittavissa (kerrokset / näkyvyydet päällä).

Usein kysyttyä (UKK)

Voinko käyttää vain etäisyys-ehtoa?
Kyllä. Etäisyys riittää, jos haluat mitallisen siirtymän tietystä viitteestä. Jos haluat leikkauksen seuraavan tiettyä geometriaa (kuten reikäriviä), lisää lisäksi yhtenevyys.

Leikkaus ei seuraa reikien paikkaa, vaikka lisäsin etäisyyden.
Pelkkä etäisyys ei “tiedo” reikärivistä. Kiinnitä ensin yhtenevyydellä reikien keskilinjaan, ja käytä etäisyyttä lisäsäätöön.

Päivityksen jälkeen leikkaus palautuu väärään kohtaan.
Tarkista, ettei jokin toinen ehto/mitoitus kumoa haluttua rajoitetta. Poista tai korjaa ristiriitainen ehto.

Yhteenveto

Yhtenevyys lukitsee leikkauksen suoraan geometriaan (reikärivi, muotoviiva, akseli).
Etäisyys antaa mitallisen siirron halutusta viitteestä (esim. 5 mm).
Yhdistämällä nämä saat vakaan ja helposti säädettävän leikkausviivan, joka päivittyy oikein mallin muuttuessa.
