Pdf-tiedoston muuttaminen G4:n puolelle muokattavaan muotoon


Lähtökohta

Yrityksissä on tilanteita, jolloin esim. alihankijoilta tai yhteistyökumppaneilta saadaan 2d-piirustuksia pelkästään pdf-muodossa.

Vertex G4 ei suoraan tue pdf-formaatissa olevan tiedoston tuontia G4:n sisälle.

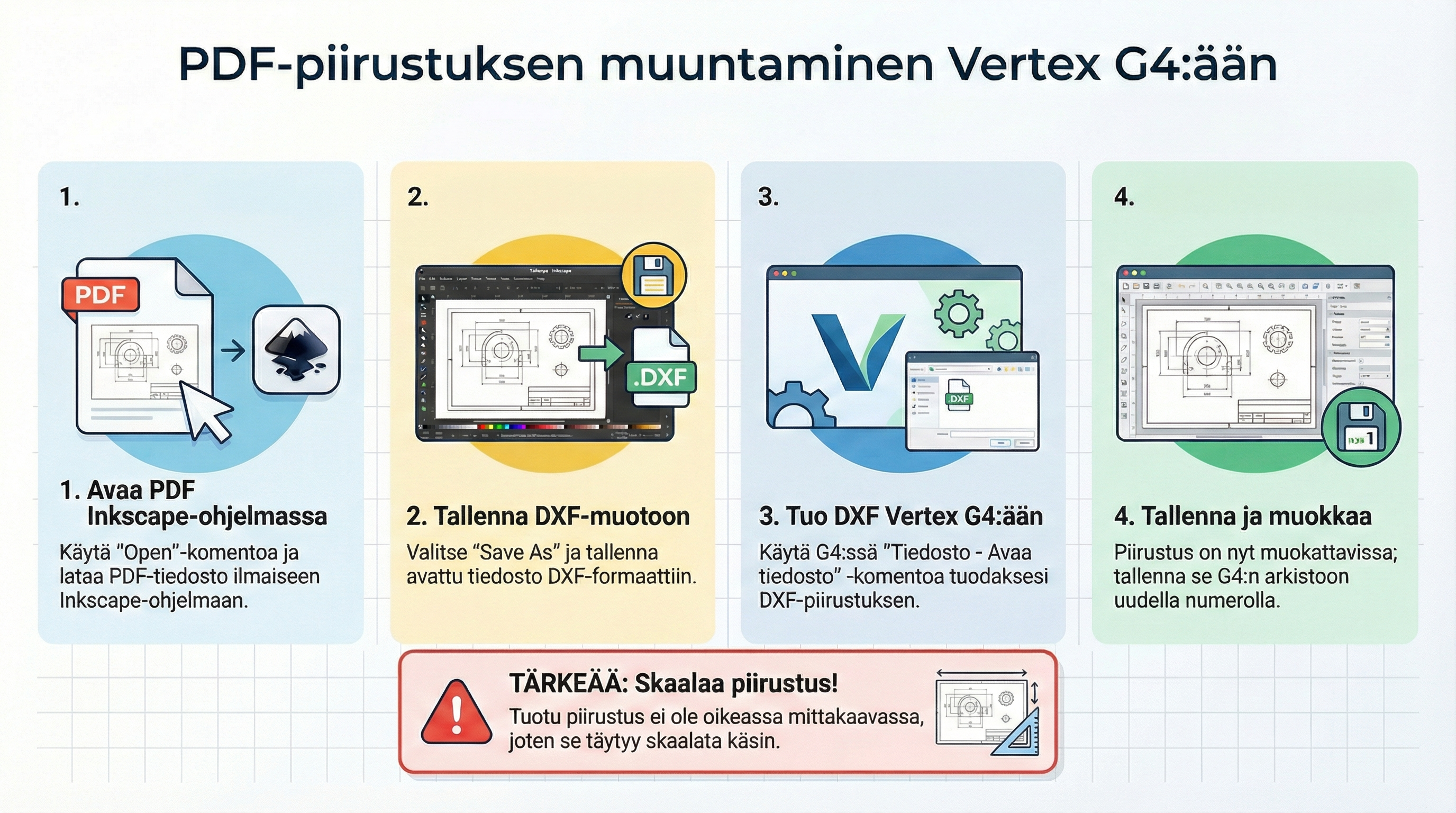

Työvaiheet pdf-tiedoston sisällön tuontiin Vertex G4:n sisälle

Pdf-tiedoston avaaminen

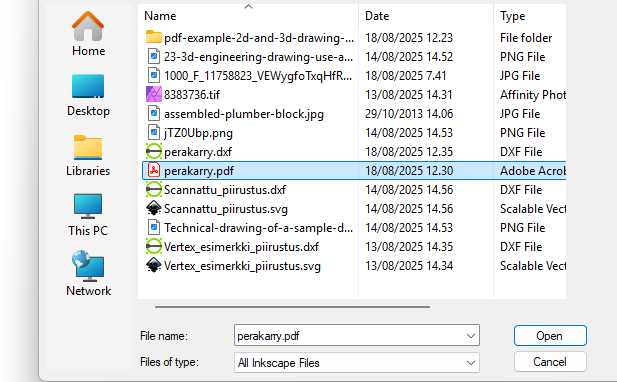

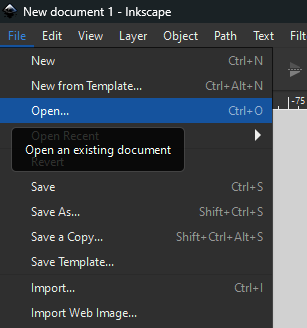

  1. Lataa pdf-tiedosto ilmaiseen Inkscape-ohjelmaan (Inkscape - Draw Freely. | Inkscape) open-komennolla.

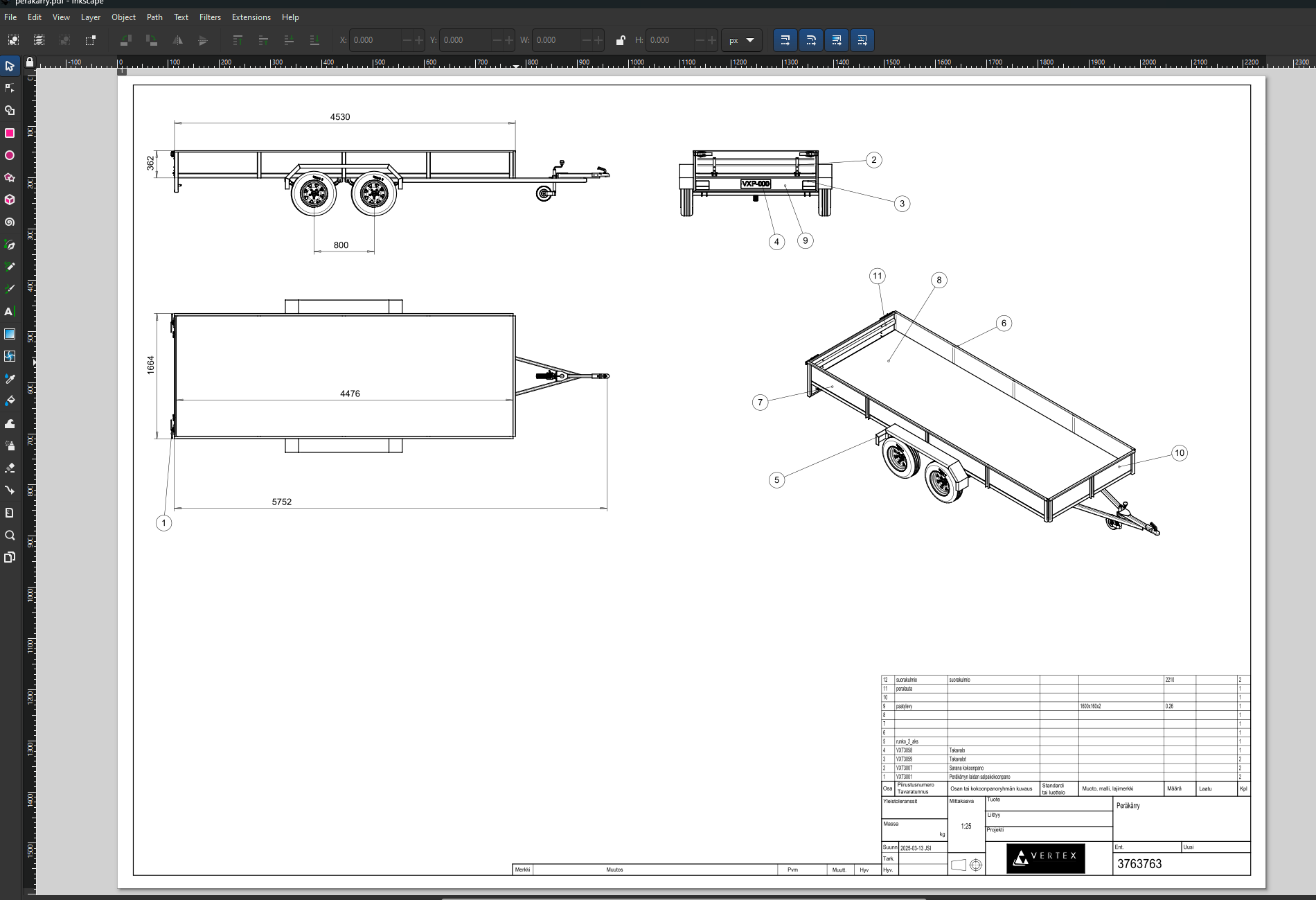

Tiedosto avautuu ohjelmaan muokattavaksi.

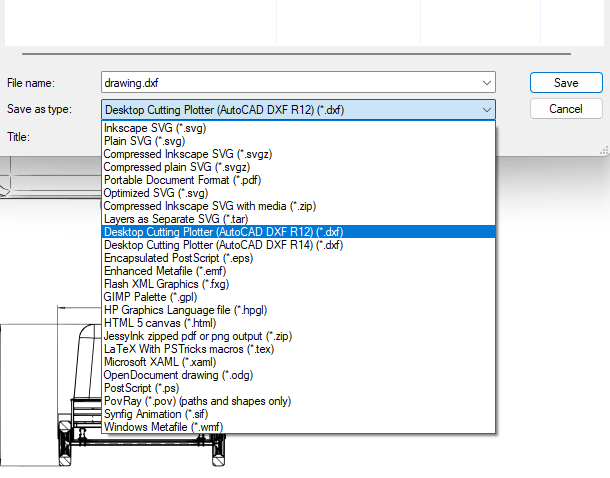

  1. Tallenna nyt piirustus “Save As”-komennolla dxf-tiedostoksi


Dxf-tiedoston tuominen Vertex G4:n sisälle

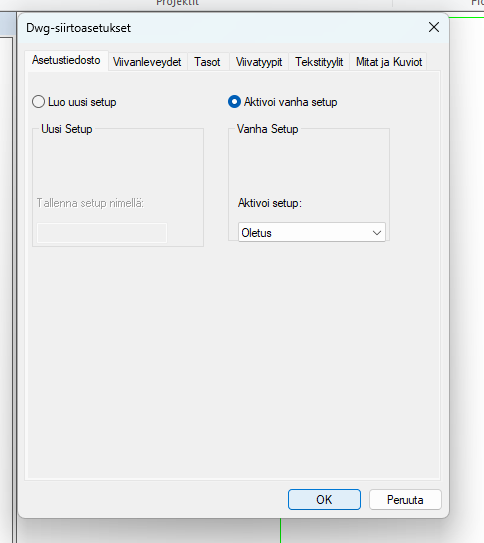

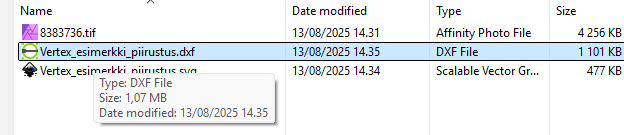

  1. Tuo dxf-tiedosto G4:n puolelle Tiedosto - Avaa tiedosto-komennolla

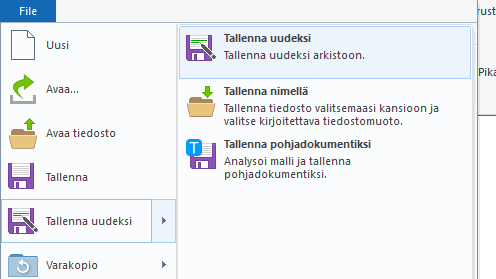

  1. Tallenna piirustus uudella numerolla G4:n arkistoon.

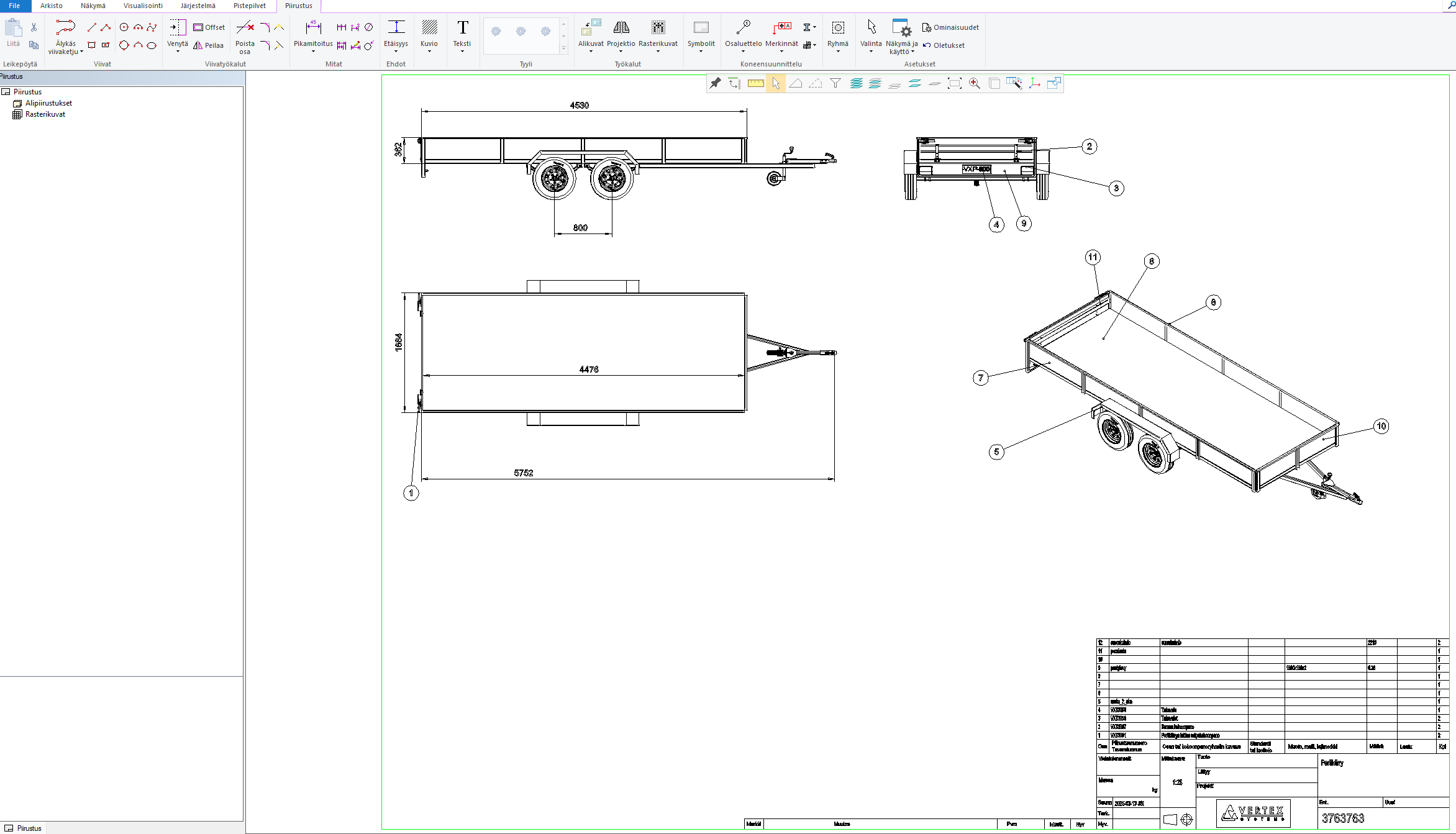

  1. Tämän jälkeen ko. piirustus on muokattavissa, koska kaikkiin viivoihin voidaan tarttua kiinni, projektioista voidaan tehdä symboleita, viivoja voidaan ryhmittää jne.

HUOM: Tällä tyylillä tehdyt 2d-piirustukset eivät ole suoraan oikeassa mittakaavassa. Sinun täytyy skaalata viivapiirros itse joko dxf-tiedostomuodossa tai G4:n sisällä.
