Viivojen päätepisteet
Tämä teksti on generoitu videon litteroinnin perusteella
Viivojen päätepisteiden näyttäminen piirustuksessa
Tässä artikkelissa esitellään Vertexin asetus Näytä viivojen päätepisteet ja sen tyypillinen käyttötapa. Toiminnon avulla näet kaikki viivojen päät piirustuksessa, mikä helpottaa esimerkiksi avoimien viivaketjujen, pienten viivanpätkien ja muiden ”outuuksien” löytämistä.
Mitä viivojen päätepisteiden näyttäminen tekee?
Kun asetus Näytä viivojen päätepisteet on käytössä:
Jokaisen viivan pää näkyy piirustusikkunassa pienenä merkintänä (pisteenä/merkkinä viivan päässä).
Näet nopeasti:
Onko viivaketju ehjä vai jääkö väliin pieni rako.
Onko geometriassa pieniä ylimääräisiä viivanpätkiä.
Onko jossain ”reikä” – eli viivat eivät oikeasti kohtaa.
Tämä on erityisen hyödyllinen silloin, kun valmistelet geometriaa esimerkiksi:
Alue- tai pintamallinnusta varten
Leikkaus- tai detaljipiirustuksia varten
Muuta jatkokäsittelyä varten, jossa ehyt ääriviiva on tärkeä

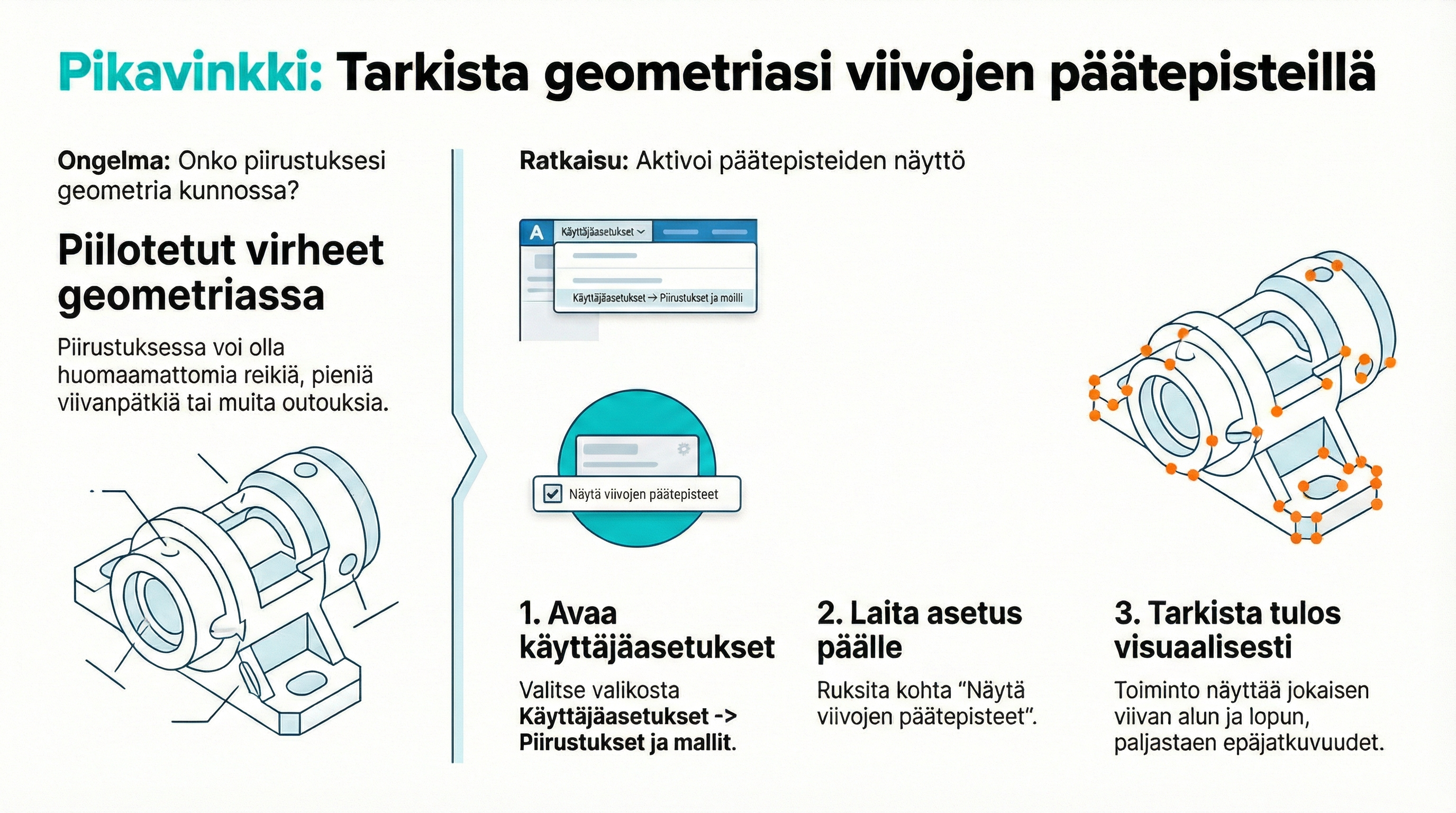

Toiminnon käyttöönotto
Avaa Käyttäjäasetukset.
Siirry kohtaan Piirustukset ja mallit.
Etsi asetus Näytä viivojen päätepisteet.
Laita asetus päälle (ruksaa valinta).
Hyväksy asetukset ja palaa piirustukseen.
Asetuksen käyttöönoton jälkeen viivojen päät tulevat näkyviin piirustuksessa ilman, että sinun tarvitsee muuttaa itse geometriaa.
Pikanäppäin / pikanappula asetukseen
Videolla asetukselle on tehty myös pikanappula (pikakuvake), jolla asetuksiin pääsee nopeasti. Näin:
Voit avata käyttäjäasetukset nopeasti pikanappulan kautta.
Asetusta Näytä viivojen päätepisteet on helppo kytkeä päälle ja pois tarpeen mukaan.
Jos käytät toimintoa usein, kannattaa:
Lisätä asetuksiin johtava pikanappula omaan työkaluriviin tai
Ottaa käyttöön näppäinyhdistelmä (jos ympäristösi on siihen konfiguroitu).
Käyttövinkkejä
Geometrian tarkistus:
Laita Näytä viivojen päätepisteet päälle, zoomaa kiinnostavaan kohtaan ja tarkista:Kohtaavatko viivat oikeasti vai jääkö pieni rako.
Onko viivaketjussa ylimääräisiä päitä (pieniä ”törröttäviä” viivanpätkiä).
Ongelmatilanteiden selvitys:
Jos ohjelma ei tunnista aluetta suljetuksi tai jokin toiminto ei toimi odotetusti:Aktivoi asetus.
Tarkista, onko jossain kohtaa aukko tai ylimääräinen viivanpää.
Vain tarvittaessa päälle:
Koska päätepisteiden merkinnät lisäävät näkyvää informaatiota piirustukseen, moni käyttäjä pitää asetusta pois päältä normaalissa työssä ja kytkee sen päälle vain tarkistusta varten.
Yhteenveto
Näytä viivojen päätepisteet on käyttäjäasetus, joka löytyy kohdasta Käyttäjäasetukset → Piirustukset ja mallit.
Asetus näyttää kaikkien viivojen päät piirustuksessa.
Toiminto on erittäin hyödyllinen, kun haluat tarkistaa, onko geometria ehjä, suljettu ja ilman pieniä ylimääräisiä viivanpätkiä.
Asetukselle kannattaa tehdä pikanappula tai muu pikakäyttötapa, jos käytät sitä usein.
