FEA: latauskatoksen lujuuslaskennasta löytyy vinkkivideo Vertex Systems Oy:n Youtube-kanavalta. Klikkaa alla olevaa linkkiä.
Periaate
Tämä on tekoälyn generoimaa tekstiä videon ääniraidan perusteella

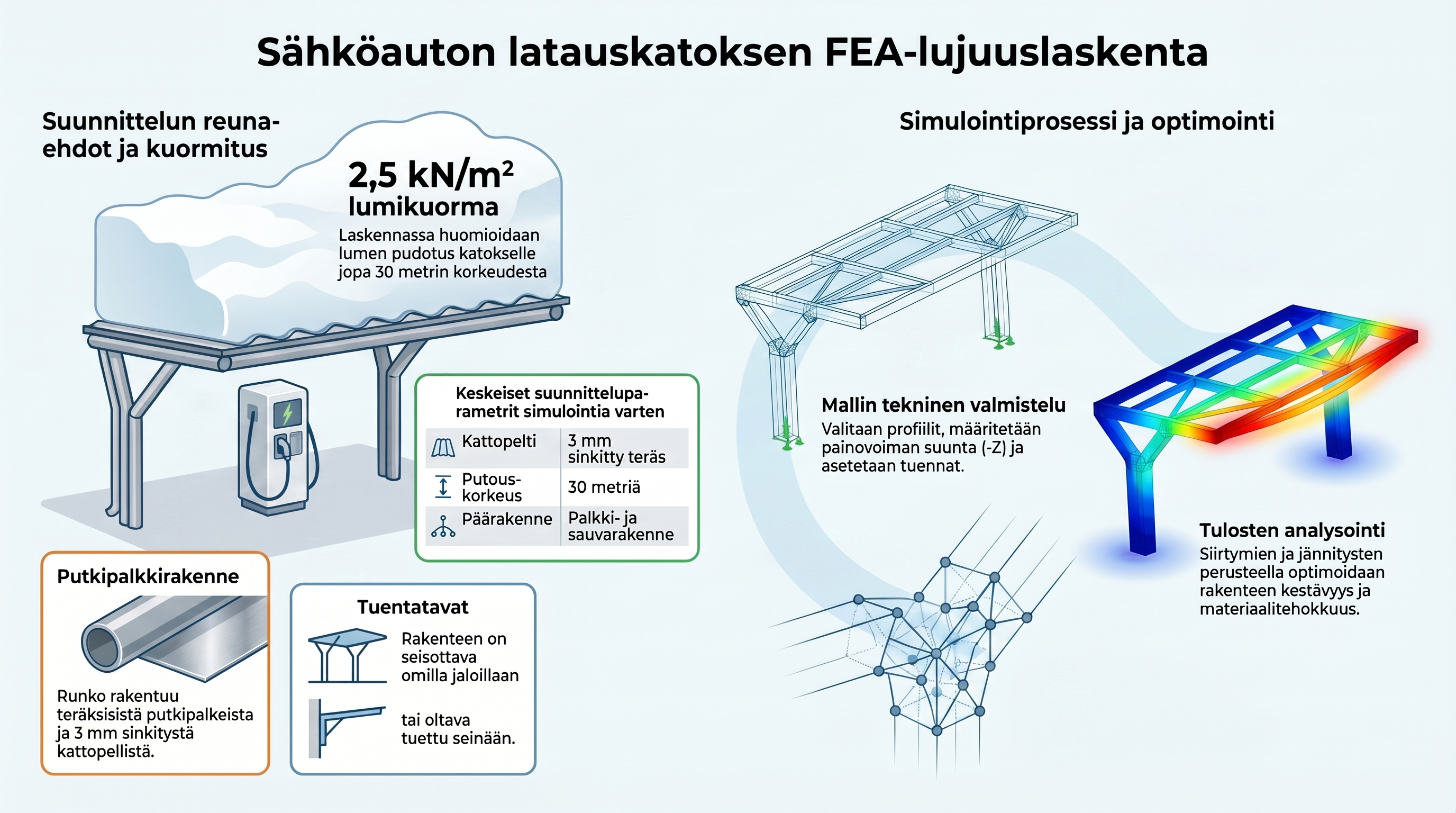

Tämä lähdemateriaali käsittelee sähköauton latauspisteen suojakatoksen lujuuslaskentaa ja rakenteellista simulointia. Videon asiantuntija havainnollistaa, kuinka FEA-analyysin avulla voidaan tutkia teräskehikon kestävyyttä, kun siihen kohdistuu merkittävä lumikuorma korkealta rakennukselta putoavasta lumesta. Ohjeistuksessa painotetaan erityisesti palkki- ja sauvarakenteen mallintamista, jossa kriittiseen rooliin nousevat solmujen lisääminen ja osien asianmukainen kytkeminen ohjelmistossa. Esityksessä korostetaan, että suunnittelijan on itse varmistettava liitosten eheys, jotta simulaatio vastaa todellista rakenteellista kestävyyttä ja optimaalista lopputulosta. Prosessi auttaa arvioimaan rakenteen siirtymiä ja jännityksiä ennen lopullista toteutusta.
Mitä reunaehtoja ja kuormituksia latauskatoksen lujuuslaskennassa käytettiin?
Latauskatoksen lujuuslaskennassa käytettiin seuraavia kuormituksia ja reunaehtoja:
Kuormitukset:
-
Lumikuorma: Annettuna reunaehtona oli, että lumi pudotetaan tulevan katoksen päälle. Vaikka lähtötiedoissa puhuttiin 100 kilon massan pudottamisesta ja pohdittiin sen aiheuttamaa törmäystä, lujuuslaskennassa tyydyttiin käyttämään pelkkää massaa staattisena lumikuormana. Varsinaista törmäysvoimaa ei siis tässä mallinnuksessa laskettu.
-
Aluekuorma: Lumi- tai rasituskuorma mallinnettiin aluekuormana, jonka suuruudeksi asetettiin 2,5 kN/m² (kilonewtonia neliömetrille).
-
Oma paino: Laskennassa otettiin huomioon myös profiilien (kehikkorakenteen) oma paino painovoiman suuntaan, eli z-akselin negatiiviseen suuntaan.
-
Rajaukset: Katokseen kuuluvaa 3 mm sinkittyä kattopeltiä ei otettu mukaan laskelmaan, vaan analyysi kohdistui ainoastaan tukikehikkoon.
Reunaehdot ja kiinnitykset:
-
Tuentatapa: Kehikko tuettiin alhaalta "kuuden arvoisella tuella", mikä tarkoittaa, että kaikki siirtymä- ja kiertosuunnat on lukittu.
-
Kiinnityspisteet ympäristöön: Alkuperäisissä toiveissa oli vaihtoehtoja siitä, seisooko katos vapaasti omilla jaloillaan vai onko se esimerkiksi kahdella tolpalla kiinni seinässä. Simulaatiossa tuet määritettiin malliin "täysin kiinni", mikä vastaa esimerkiksi rakennetta, joka on kiinnitetty ylhäältä latalla seinään ja alhaalta betonipalkkiin.
-
Rakenteen sisäiset liitokset: Palkkien risteyksissä olevat solmut määritettiin "täysin kytketyiksi". Tämä ehto oli välttämätön, jotta ohjelmisto ymmärtää putkien olevan kiinni toisissaan; virheellisesti kytkemättömät solmut olisivat muuten saaneet rakenteen irtoamaan ja liikkumaan vapaasti avaruudessa simulaation aikana.
Miten lumikuorman törmäysvoima eroaa staattisesta kuormasta?
Koska lähteet eivät kerro tarkemmin näiden kahden voiman erosta, voin kertoa hieman lähteiden ulkopuolista yleistietoa mekaniikasta:
-
Staattinen kuorma tarkoittaa paikallaan olevaa, muuttumatonta rasitusta. Tässä tapauksessa se vastaa sitä voimaa, jonka 100 kilon lumimassa aiheuttaa levätessään paikallaan katoksen päällä.
-
Törmäysvoima (dynaaminen kuorma) syntyy, kun liikkeessä oleva massa (kuten pudotettu lumi) pysähtyy äkillisesti osuessaan rakenteeseen. Putoava lumi kerää liike-energiaa, ja kun tämä energia purkautuu törmäyksessä erittäin lyhyen ajan sisällä, katokseen kohdistuva hetkellinen voima ja rasitus voi olla moninkertainen verrattuna lumen staattiseen painoon.
Latauskatoksen lujuuden kannalta staattinen laskelma ei siis kerro koko totuutta siitä, kestääkö katos suuren lumimassan putoamisesta johtuvan iskun, vaan se todistaa ainoastaan sen, että rakenne kestäisi kyseisen lumen painon sen ollessa jo pysähtyneenä katolla.
Mitkä olivat simuloinnin tulokset rakenteen siirtymille?
Latauskatoksen simuloinnissa havaittiin kahdenlaisia siirtymätuloksia, jotka riippuivat mallin kytkentöjen onnistumisesta:
Ensimmäisissä kokeiluissa ohjelmisto näytti hyvin suuria siirtymiä. Tämä ei kuitenkaan johtunut itse rakenteen heikkoudesta, vaan siitä, että palkkien risteyskohdissa olevia solmuja ei ollut kytketty oikein toisiinsa. Tämän seurauksena putket irtosivat toisistaan ja pääsivät liikkumaan vapaasti.
Kun malli arvioitiin toimivana kokonaisuutena, rakenteen varsinaisen siirtymän todettiin olevan erittäin pieni, vain 0,8 millimetriä. Tämän pienen siirtymän perusteella videon puhuja totesi, että suunniteltu kehikkorakenne "varmasti kestää tuon" asetetun kuormituksen.
Miten palkkien risteyskohdat kytketään ohjelmistossa?
Palkkien risteyskohtien eli liitosten kytkeminen ohjelmistossa tehdään manuaalisesti, sillä ohjelmisto luo solmupisteitä automaattisesti ainoastaan putkien tai profiilien päihin, ei keskelle risteyskohtia. Kuten aiemmassa vastauksessa kävi ilmi, kytkemättömät risteyskohdat johtavat siihen, että palkit irtoavat toisistaan ja rakenne hajoaa simuloinnin aikana.
Kytkeminen tapahtuu ohjelmistossa seuraavilla vaiheilla:
-
Solmujen lisääminen: Ensin valitaan haluttu palkki, klikataan hiiren oikealla painikkeella ja valitaan toiminto "lisää solmu". Tämän uuden solmun sijainnin voi hakea ja kohdistaa jonkin jo olemassa olevan geometrian, kuten toisen putken, perusteella.
-
Osien valinta ja irrotus: Joissakin tapauksissa joudutaan ensin irrottamaan olemassa olevia (esimerkiksi väärin kytkeytyneitä) liitoksia. Sen jälkeen valitaan kerralla kaikki ne osat, jotka risteyskohdassa kohtaavat, esimerkiksi kolme eri putkea.
-
Kytkeminen: Kun osat on valittu, käytetään "kytke"-toimintoa ja asetetaan liitostyypiksi "täysin kytketty". Tämä vastaa aiemmin mainittua reunaehtoa, joka sitoo putket tiukasti kiinni toisiinsa.
Tämä prosessi joudutaan toistamaan ja manuaalisesti varmistamaan jokaiseen risteyskohtaan, jotta koko kehikko toimii yhtenäisenä rakenteena.
Miksi kattopeltiä ei sisällytetty lujuuslaskelmaan?
Lähteistä ei käy ilmi varsinaista teknistä syytä sille, miksi 3 mm paksuista sinkittyä kattopeltiä ei sisällytetty lujuuslaskelmaan.
Yksi selkeä syy tälle rajaukselle löytyy kuitenkin valitusta laskentamenetelmästä: simulaatiossa hyödynnettiin "palkki- ja sauvarakenne" -analyysia. Tämä laskentatapa on suunniteltu nimenomaan putkista ja palkeista koostuvien kehikkojen mallintamiseen, ei levy- tai pintarakenteiden (kuten kattopeltien) tutkimiseen. Lumikuorma mallinnettiinkin suoraan palkkien päälle kohdistuvana aluekuormana.
