MBD-tekstien päivittäminen mittataulukon ja Python-koodin avulla

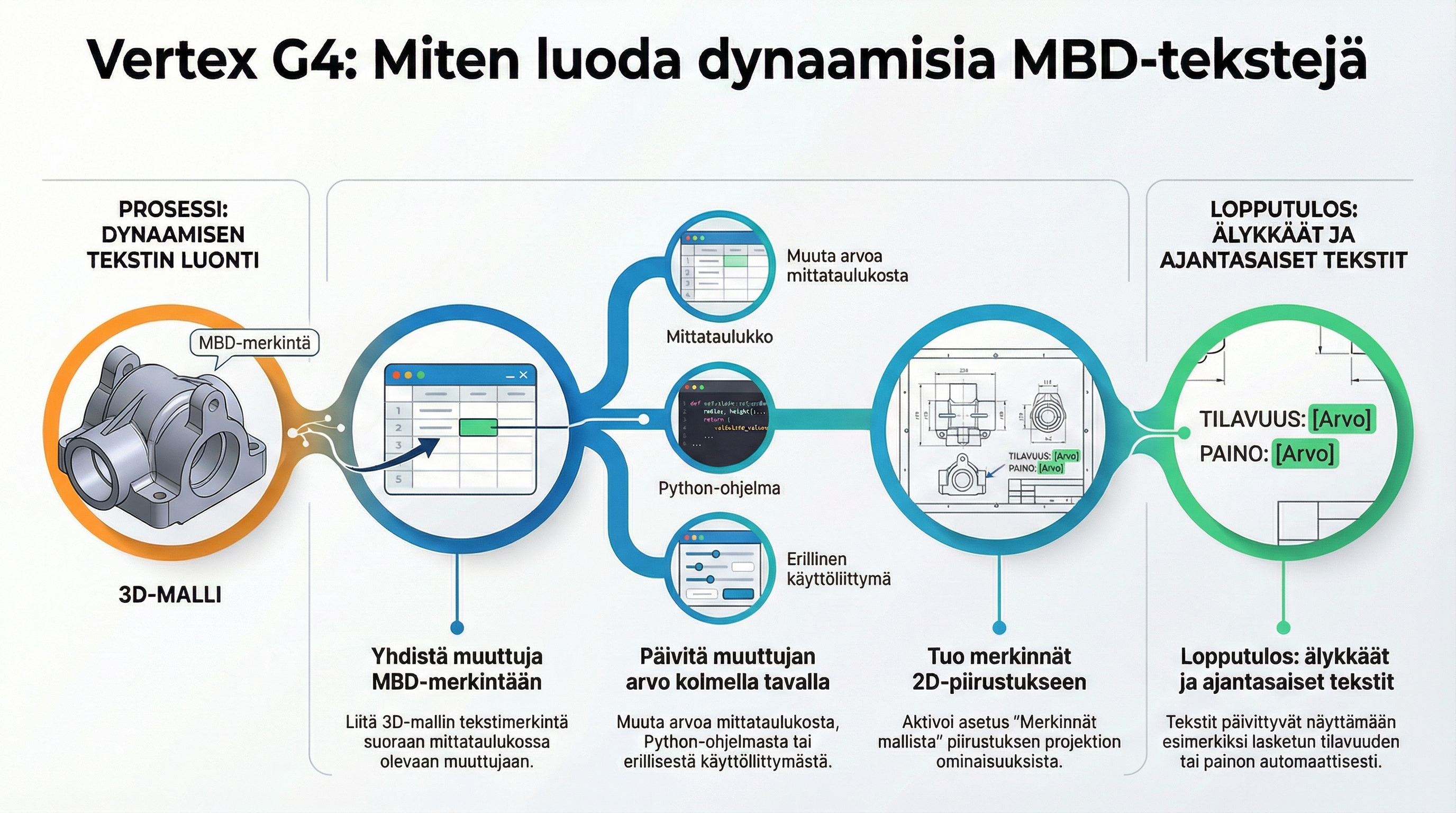

Taustaa

Kun rakennetaan suunnitteluautomaatteja tai automaattisesti skaalautuvia 3d-malleja, joissa on myös päivittyviä piirustuksia mukana, voidaan malleihin ja piirustuksiin määritellä

dynaamisesti päivittyviä merkintöjä MBD-merkintöjen kautta.

Mitä tarkoitetaan MBD-merkinnöillä?

MBD-merkinnät tarkoittavat Model-Based Definition -merkintöjä. Kyse on tavasta, jossa 3D-malli on tuotteen ensisijainen ja usein ainoa virallinen määrittely, eikä erillistä 2D-piirustusta välttämättä tarvita.

Lyhyesti: Kaikki valmistukseen, tarkastukseen ja elinkaaren hallintaan liittyvä tieto upotetaan suoraan 3D-malliin.

Miten MBD eroaa perinteisestä 2D-piirustuksesta?

MBD-tekstien päivittäminen mittataulukon ja Python-koodin avulla

Vapaan MBD-merkinnän määritteleminen siten, että merkinnästä löytyy myös dynaamisesti muuttuva muuttuja

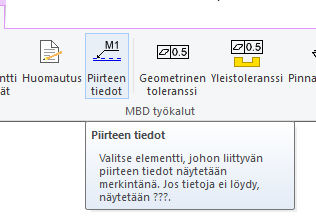

1. Liitä mallin haluamallesi tasolle MBD-valikosta “Piirteen tiedot”-merkintä ja klikkaa sille sijainti mallin tason mukaan.

2. Poista merkinnöistä kaikki tekstit. Kirjoita sitten vapaata tekstiä alkuun. Esimerkissä “Paino:”

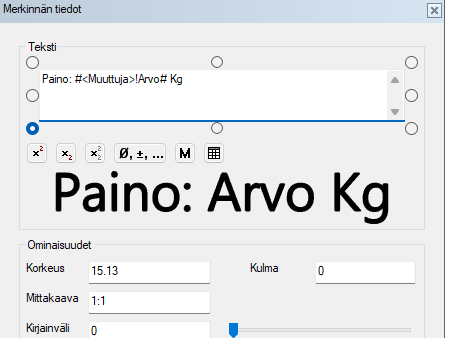

3. Hae “M”-ikonin alta “Muuttuja”-makro:

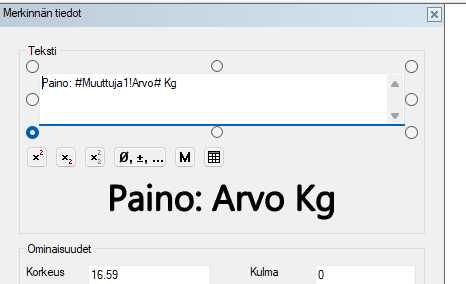

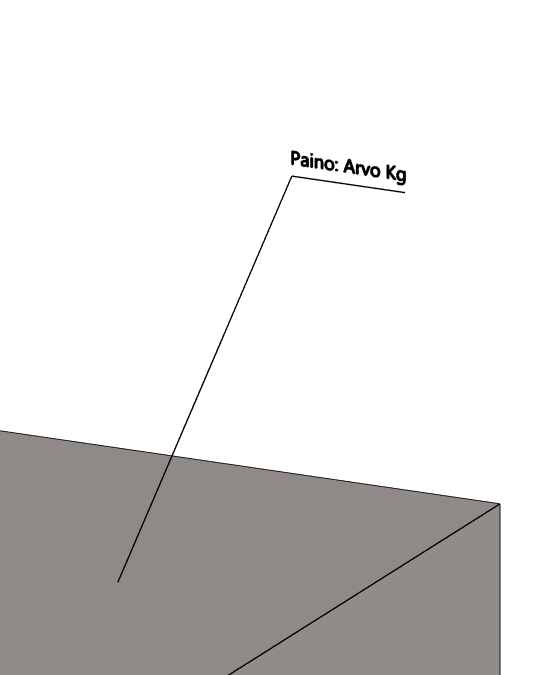

4. Voit kirjoittaa muuttujalle uuden nimen sulkujen sisään ja myös vapaata tekstiä muutujan perään. Esimerkissä: Kg

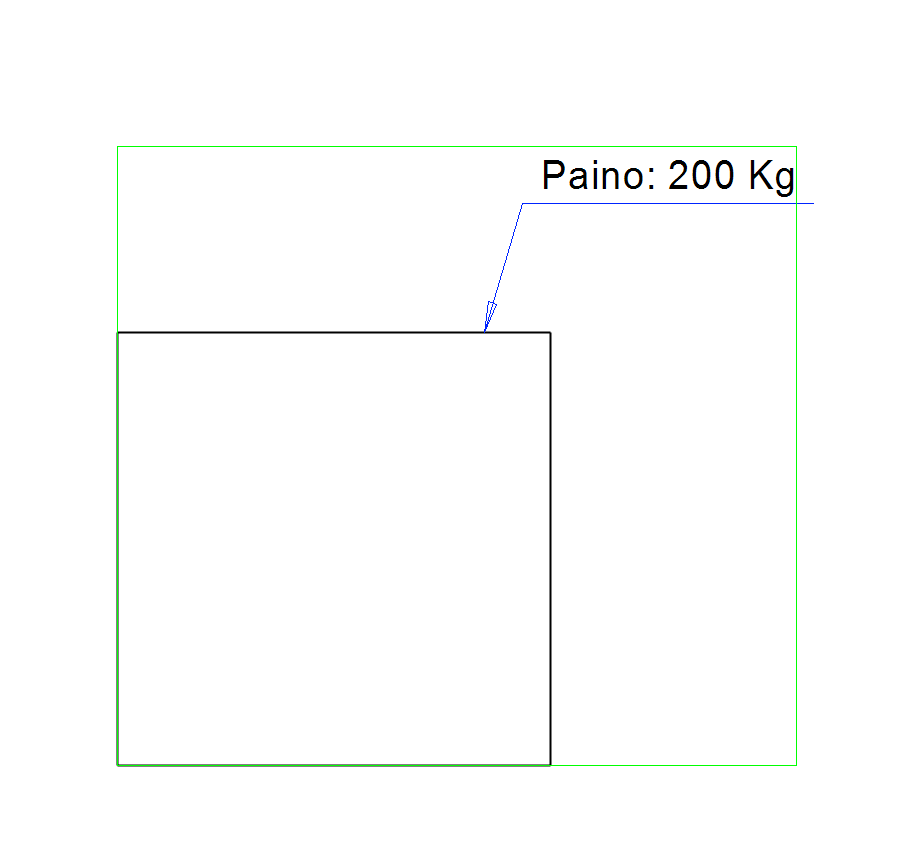

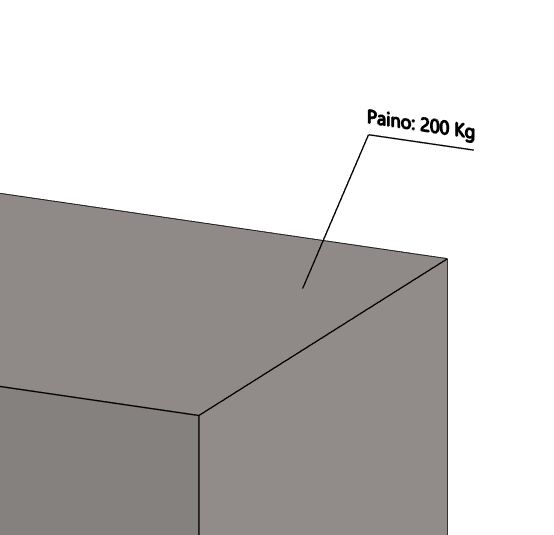

5. Kun nyt annat mittataulukossa jonkun luvun arvokenttään, päivittyy se myös malliin

MBD-merkinnän näkyminen 2d-piirustuksen puolella

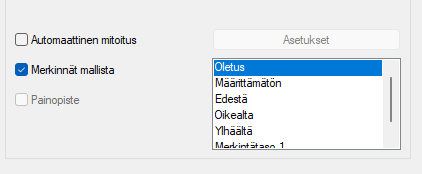

MBD-merkinnät saat näkymään 2d-piirustuksen puolella projektion ominaisuuksista ja siellä klikkaa “Merkinnät mallista”-valintaa.

MBD-merkinnän ohjaaminen Python-ohjelman kautta

HUOM: Jotta saat muuttujan arvon muuttumaan Python-koodilla, tarvitsee muuttujan nimestä poistaa sulut!

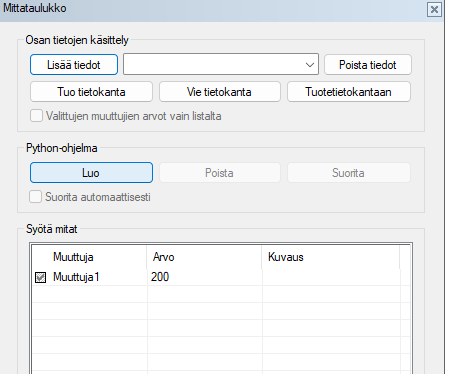

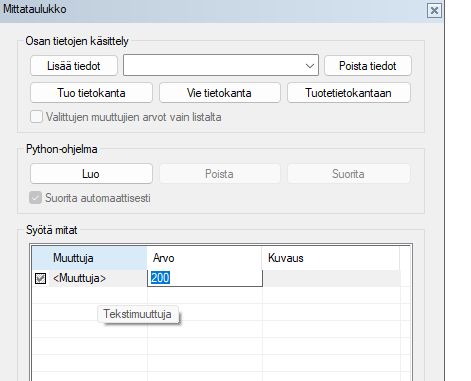

Mittataulukossa klikkaa “Luo” kohdassa Python-ohjelma

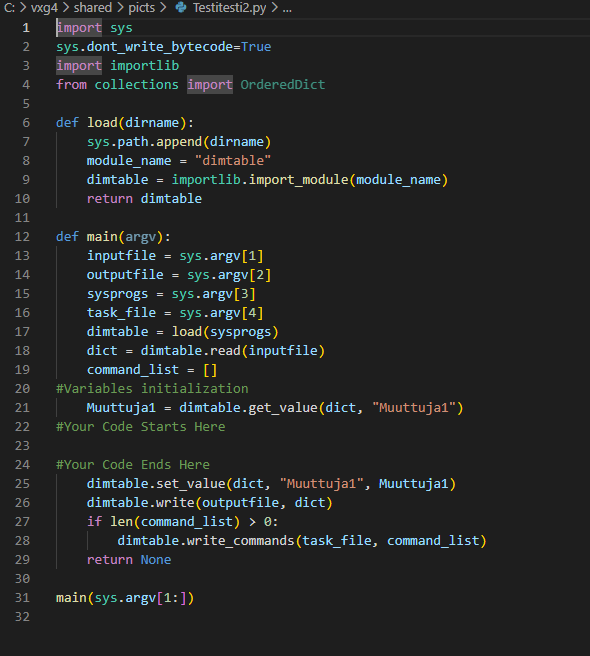

Python-ohjelma avautuu.

Voit nyt aloittaa oman koodin tekemisen #Your Code Starts Here ja #Your Code Ends Here-väliselle alueelle.

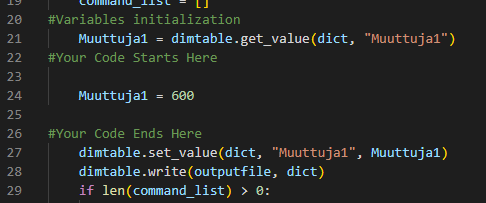

Tehdään yksinkertainen testi ja kirjoitetaan oheinen lause (HUOM: neljää välilyönti lauseen alussa!)

Tallenna muutos ohjelmaan ja siirry sitten Vertex G4:n puolelle.

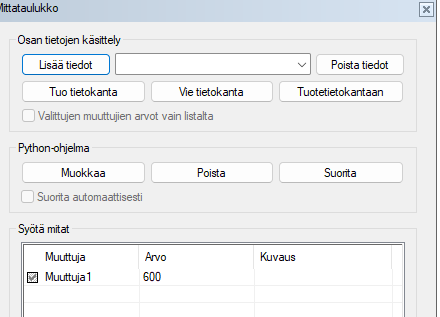

“Käytä”-nappulaa painettaessa mittataulukon puolella nähdään, että muuttujan arvo muuttuu ohjelmassa annetuksi arvoksi 600:

Ohjelma siis toimii. Tällä samalla tavalla voit lisätä tarvittaessa vaikka kuinka monta dynaamista MBD-merkintää muuttujilla yhteen malliin, joita sitten ohjaat Python-koodin kautta.

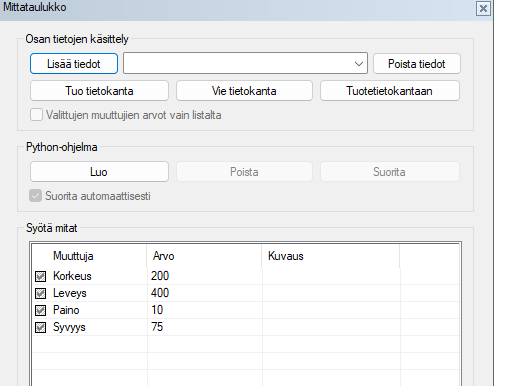

Mittataulukon muuttujien arvojen liittäminen taulukkomaisesti 3d-malliin ja 2d-piirustukseen.

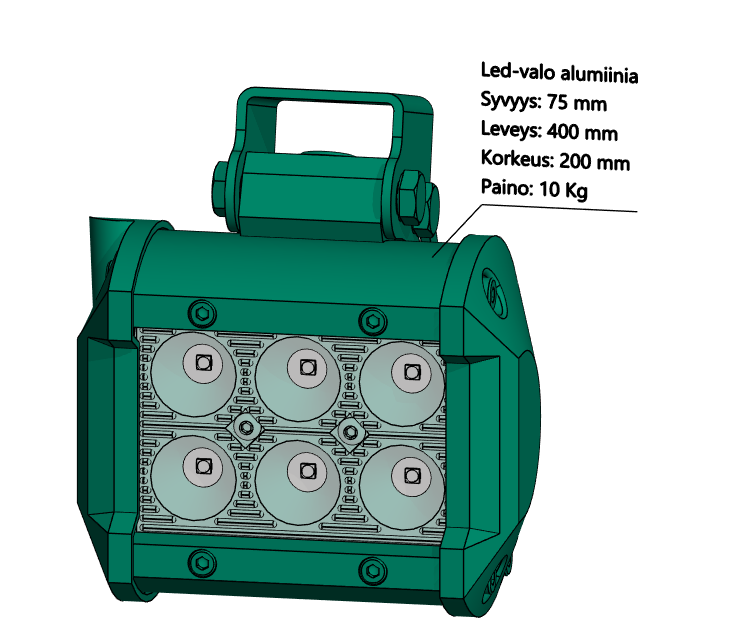

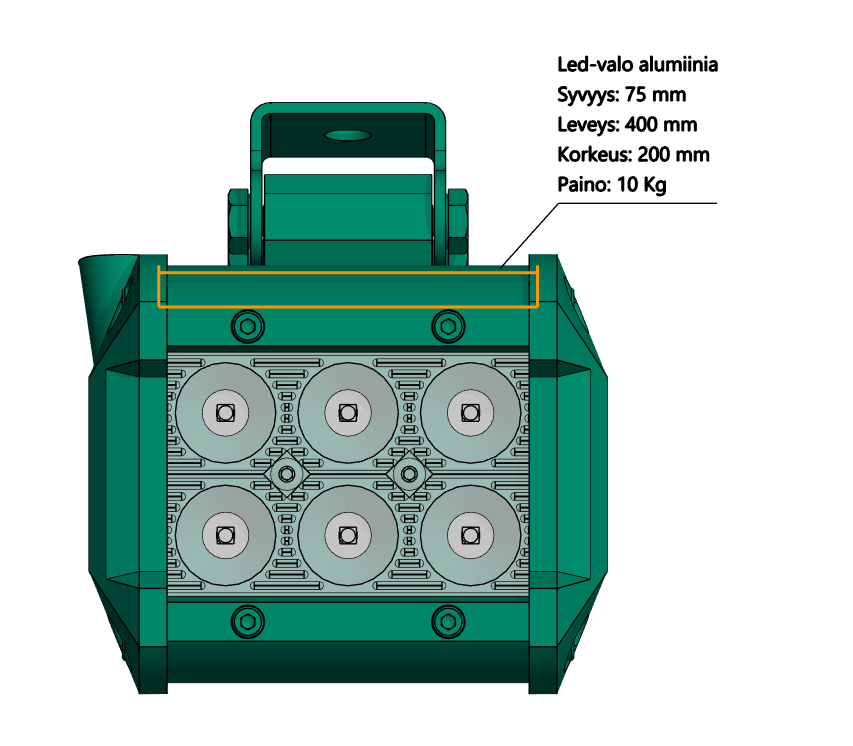

Mittataulukon muuttujien arvot voidaan liittää MBD-merkinnöillä myös taulukkomaisesti 3d-mallin yhteyteen, sekä osaksi 2d-piirustusta.

Tässä esimerkissä käytämme “Huomautus”-komentoja merkintöjen sijoittamiseen. Myös “Piirteen tiedot”-komento toimii tässä.

Komento löytyy MBD-välilehdeltä.

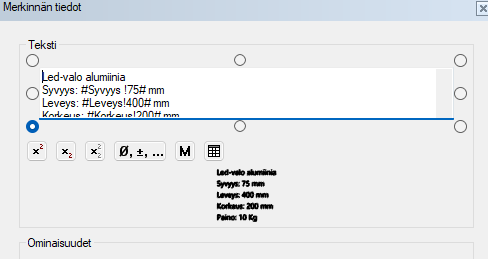

Merkinnän tietoihin liitetään nyt kaikki tai halutut mittataulukon muuttujien nimet, jotka halutaan näyttää mallissa ja piirustuksessa.

Lisäksi siihen voidaan liittää myös vapaa tekstiä.

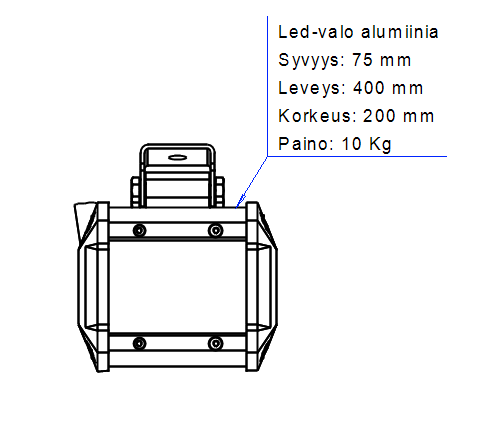

Informaatio voidaan liittää myös osaksi 2d-piirustusta projektioiden kautta.
