Leikkauskuvannon paikka

Leikkauskuvannon paikan määritteleminen

Tämä teksti on generoitu videon litteroinnin perusteella

Tämän artikkelin tarkoitus on näyttää, miten luot ja asetat leikkauskuvannon täsmälleen haluamaasi paikkaan piirustuksessa. Ohje kattaa sekä perusraahauksen että tarkan paikan lukitsemisen ehtojen avulla.

Yhteenveto

1. Valitse peruskuvasta leikkaus ja määritä leikkausviiva sekä suunta.

2. Pudota leikkauskuvanto arkille ja sijoita se lähelle haluttua kohtaa.

3. Käytä kohdistuksia ja napsautuksia (keskiviivat, ruudukko, kulmat) tarkentamiseen.

4. Tee sijoituksesta pysyvä lisäämällä 2D-piirustuksen ehdot (esim. horisontti-/vertikaalikohdistus ja etäisyys).

5. Päivitä näkymä (F5), jos siirsit tai muutit viitteitä.

Ennen kuin aloitat

• Varmista, että peruskuvassa on näkyvissä keskiviivat ja mahdolliset viitepisteet (helpottaa kohdistusta).

• Laita halutessasi ruudukko ja napsautus (snap) päälle, jotta kohdistaminen on helppoa.

Vaiheittainen ohje

1) Leikkaustoiminnon käynnistäminen

• Aktivoi Projektio / Leikkaus (tarpeen mukaan Leikkaus tai Osaleikkaus).

2) Leikkausviivan määrittely

• Ohjelma ohjeistaa (vasemmassa alakulmassa): “Osoita alkupiste tai leikkausviiva”.

• Toimi näin:

  • Klikkaa alkupiste ja lopetuspiste peruskuvassa, tai

  • Valitse olemassa oleva leikkausviiva, jos sellainen on.

• Vinkki: Jos kappaleessa on keskiviivat, osoita leikkausviiva niihin—se helpottaa myöhempää kohdistamista.

3) Leikkaussuunnan valinta

• Näkyviin tulee harmaa nuoli. Valitse hiirellä, kumpi puoli leikkauksesta näytetään (nuolen suunta).

4) Leikkauskuvannon pudotus arkille

• Vedä hiirellä ja pudota leikkauskuvanto arkille.

• Aseta se ensin likimäärin oikealle alueelle (ylä-/ala- tai vasen/oikea-puoli peruskuvaan nähden).

5) Paikan hienosäätö

• Siirrä kuvantoa niin, että kohdistusviivat napsahtavat:

  • Keskiviiva ↔ keskiviiva

  • Horisontaalinen linja peruskuvan kanssa

  • Vertikaalinen linja peruskuvan kanssa

• Näppäin F5 päivittää piirustuksen, jos jokin ei heti päivity siirron jälkeen.

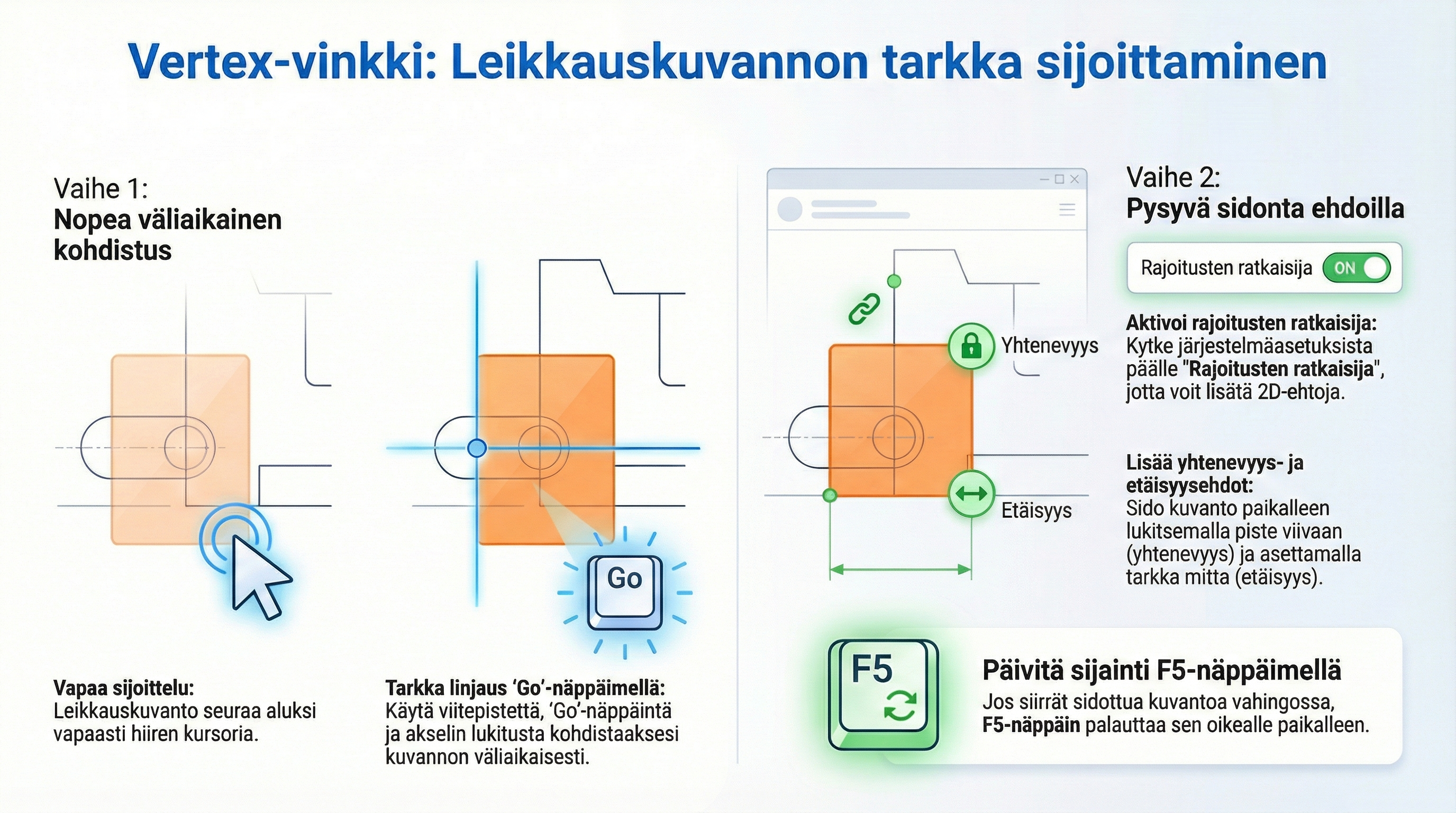

Pysyvä sijoitus: 2D-ehdot (suositus)

Jotta leikkauskuvanto pysyy täsmälleen haluamassasi paikassa myös päivitysten jälkeen, lisää ehdot:

1. Valitse leikkauskuvanto.

2. Avaa Ehdot (2D-piirustuksen ehdot/rajoitteet).

3. Lisää vähintään:

   • Horisonttikohdistus peruskuvan keskiviivaan tai arkin referenssiviivaan.

   • Vertikaalikohdistus vastaavasti.

   • Tarvittaessa etäisyys-ehto (esim. 30 mm peruskuvan keskiviivasta tai 25 mm otsikkokentän yläreunasta).

4. Hyväksy ehdot.

5. Paina F5 varmistaaksesi, että kuvanto asettuu lopulliseen paikkaansa.

Vinkki: Kahden suoran kohdistuksen (H+V) yhdistelmä lukitsee paikan yksikäsitteisesti. Lisää lisäksi etäisyys-ehto, jos haluat standardisoidun välin useissa piirustuksissa.

Käytännön vinkit

• Keskiviivat päälle: Helpoin tapa varmistaa, että leikkaus on geometrisesti linjassa peruskuvan kanssa.

• Ruudukko + snap: Päällä ollessaan antavat “napsahduksen” viivoihin ja keskelle.

• Nimeä leikkaus selkeästi: A-A, B-B... ja varmista, että nuolet osoittavat oikeaan suuntaan.

• F5, jos siirsit: Päivitys varmistaa, että ehdot lasketaan uudelleen ja näkymä asettuu ehdon mukaiseen paikkaan.

Yleisimmät kompastuskivet

• Kuvanto “vaeltaa” päivityksissä: Lisää puuttuvat kohdistus-ehdot (H/V) ja tarvittaessa etäisyys-ehto.

• Leikkaus väärään suuntaan: Vaihda suunta nuolesta ennen pudotusta tai määrittele leikkaus uudelleen.

• Kohdistus ei nappaa: Laita keskiviivat näkyviin ja tarkista snap-asetukset.

Pikanäppäimet (yleiset)

• F5 – Päivitä piirustus.

• Vaihto/Shift vedossa – Pitää siirron akseleissa (riippuen asetuksista).

• Esc – Peruuta käynnissä oleva komento.

Tarkistuslista (30 sek)

• Leikkausviiva määritelty oikeisiin viitteisiin (keskiviiva tms.)

• Suunta valittu oikein (nuoli)

• Kuvanto pudotettu oikealle alueelle

• H/V-kohdistus-ehdot lisätty

• Etäisyys-ehto lisätty (tarvittaessa vakioetäisyys)

• Päivitetty (F5) ja varmistettu, että paikka pysyy
