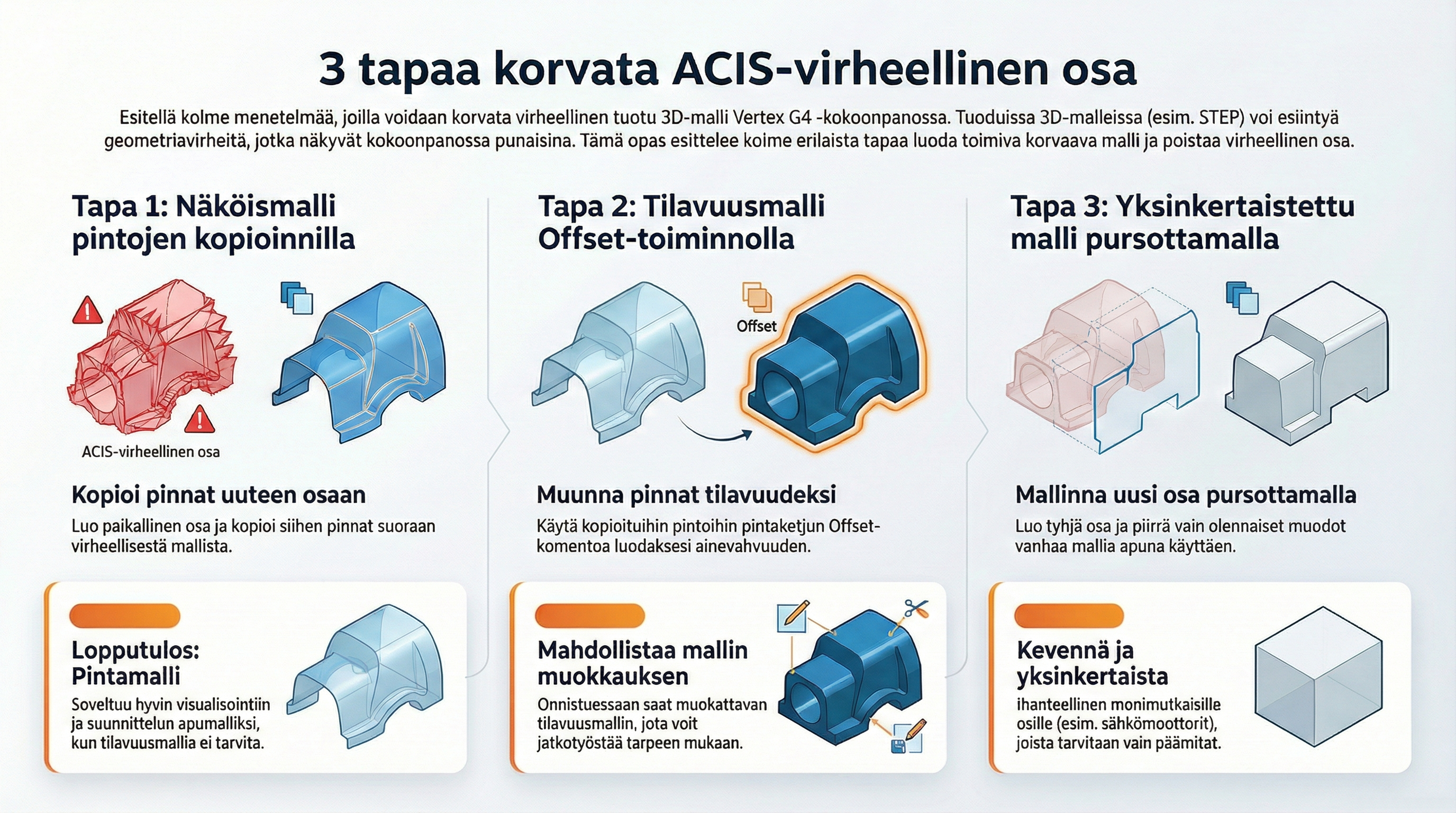

Vaihtoehtoisen mallin tekeminen ACIS-virheellisen osan tilalle

Tämä teksti on generoitu videon litteroinnin perusteella

Perusidea pähkinänkuoressa

Luo uusi osa kokoonpanon sisällä (in-context).
Kopioi tarvittavat pinnat virheellisestä osasta tai tuo referenssiksi kevyt pintamalli (esim. DAE).
Sulje aukot / yhdistä pinnat ja tee niistä tilavuus:
- joko Paksunna/Offset (sisäänpäin/ulospäin)
- tai Muunna ohutlevyosaksi, jos geometria on levy-tyyppinen.
Tikkaa (ommellaan kiinni) ja varmista, että saat ehjän tilavuusmallin.
Vaihda kokoonpanossa alkuperäinen osa tähän vaihtoehtoiseen malliin ja tarkista liitokset.

Ennen kuin aloitat

Kokoonpano auki; virheellinen osa paikannettu ja nimetty.
Mahdollinen referenssipintamalli (esim. DAE) saatavilla, jos alkuperäisestä osasta ei voi kopioida pintoja.
Päätä, onko korvaus sama nimike (vain eri geometria) vai uusi nimike (esim. ALT_*-etuliitteellä).
Huom. Jos haluat pitää BOMin ennallaan, käytä samaa nimikettä ja vaihda vain malli.

Vaiheittaiset ohjeet

A. Uuden osan luonti kokoonpanossa

Kokoonpano → Uusi osa. Valitse osan tallennuspaikka (projekti) ja nimeä selkeästi (esim. ALT_12345).
Aseta osalle sama koordinaattijärjestelmä/asento kuin alkuperäisellä osalla, jotta liitokset on helppo uusia.

B. Geometrian hankinta: kopioi pinnat tai käytä DAE-pintaa

Vaihtoehto 1 – Kopioi pinnat virheellisestä osasta

Aktivoi uusi osa.
Kopioi pinta / Poimi reunat -työkaluilla siirrä ulkomuodon kannalta oleelliset pinnat uuteen osaan.
Jos kopiointi ei onnistu, siirry vaihtoehtoon 2.

Vaihtoehto 2 – Tuo DAE-pintamalli referenssiksi

Tuo → DAE pintamalli. Tarkista yksiköt/skaala.
Aseta pintamalli osan koordinaatteihin (kohdistus origoon/tunnettuihin referenssitasoihin).

C. Pinnan ehostus ja sulkeminen

Yhdistä pinnat / Tikkaa pinnat: Liitä kopioidut/tuodut pinnat yhdeksi kuoreksi.
Täytä aukko / Sulje reuna: Paikkaa pienet raot ja puuttuvat alueet.
Tarvittaessa Käännä normaalit, jotta kaikki pinnat osoittavat samaan suuntaan.

D. Tilavuuden muodostus

Valitse jompikumpi geometriasta riippuen:

Paksunna / Offset (suositeltu yleisratkaisu)

Paksunna pintamallia sisäänpäin tai ulospäin halutulla paksuudella (esim. 1–3 mm), jotta saat ehjän tilavuuden.
Offset usealle pinnalle kerralla; varmista, ettei itsensä läpäisyä synny.

Muunna ohutlevyosaksi (kun osa on levymäinen)

Valitse neutraalipinta, aseta levyn paksuus ja taivutussäännöt vain jos niitä oikeasti tarvitaan.
Tämä on nopea tapa, jos alkuperäinen osa käytännössä on kuorimainen.

Kun tilavuus on syntynyt:

Tikkaa kiinteäksi (jos vaaditaan).
Eheystarkistus: varmista, ettei virheitä ilmene.

E. Vaihto kokoonpanossa

Kokoonpanossa: Vaihda malli… (alkuperäinen → uusi vaihtoehtoinen osa), tai piilota/suppressaa alkuperäinen ja liitä uusi samoihin referensseihin.
Liitosten päivitys: koska topologia muuttui, muutama liitos joudutaan usein osoittamaan uudelleen (valitse vastaavat tasot/pinnat/reunat).
Sovitus: tarkista, että kiinnityspinnat, välykset ja liittyvät osat täsmäävät.

F. Nimeäminen ja tiedonhallinta (Flow)

Jos korvaat geometrian saman nimikkeen sisällä, pidä nimike mutta päivitä malliviite uuteen.
Jos teet vaihtoehtonimikkeen, käytä selkeää nimeämistä (esim. ALT_12345), ja linkitä kokoonpanoon.
Lisää muutosmerkintä: “ACIS-virheen vuoksi korvattu vaihtoehtoisella mallilla (pintakopio + paksunnus).”

Laadunvarmistus

Mitat ja rajapinnat: tarkista pituus, leveys, korkeus, kiinnityspinnat ja kriittiset reiät.
Yhteentörmäys: suorita interferenssikoe kokoonpanossa.
Piirustukset: jos osa on vain “näköiskappale” (ilman toiminnallisia yksityiskohtia), lisää piirustukseen huomautus (esim. “Yksinkertaistettu malli – ei tuotantokäyttöön.”).

Vinkit ja suorituskyky

Hyödynnä pintojen kopiointi – se on kevyempi kuin täydellinen uudelleenmallinnus.
Vältä tarpeettomia pyöristyksiä/helikoita: mitä yksinkertaisempi, sitä vakaampi kokoonpano.
DAE-pinnat toimivat erinomaisena näköismallina: riittää usein kokoonpanon sovituksiin ja visualisointiin.

Vianmääritys

Tikkaus epäonnistuu → onko rakoja? Käytä Täytä aukko / Sulje reuna; yhdistä pinnat pienemmissä erissä.
Paksunnus kaatuu → pienennä paksuutta, vaihda suunta (sisään/ulos), jaon alueiksi.
Normaalit sekaisin → Käännä normaalit ennen tikkauksen/paksunnuksen ajoa.
Liitokset putoavat → osoita vastaavat uudet pinnat; lukitse tärkeimmät tasoihin, ei pieniin reunoihin.

Usein kysyttyä

Voinko käyttää vaihtoehtoista mallia vain visualisointiin?
Kyllä. Lisää tällöin piirustukseen huomautus, ettei malli sisällä kaikkia toiminnallisia yksityiskohtia.

Säilyykö BOM?
Jos käytät samaa nimikettä ja vaihdat ainoastaan mallin, BOM ei muutu. Uusi nimike luo luonnollisesti uuden BOM-rivin.

Milloin valitsen ohutlevyn?
Kun geometrian luonne on selvästi levymäinen ja tarvitset paksuusparametrin hallittavaksi.

Yhteenveto

Kun ACIS-virhe estää osan käytön, tee uusi vaihtoehtoinen osa kopioiduista/tuoduista pinnoista ja muodosta ehjä tilavuus paksunnuksella tai ohutlevymuunnolla. Vaihda osa kokoonpanoon, päivitä liitokset ja varmista rajapinnat. Näin kokoonpano pysyy tuotantokunnossa ilman raskasta uudelleenmallinnusta.
