Vertex G4 kokoonpanon valmisteleminen FEA-verkotusta varten


Video

Aiheesta löytyy video Vertex Systems Oy:n Youtube-kanavalta:

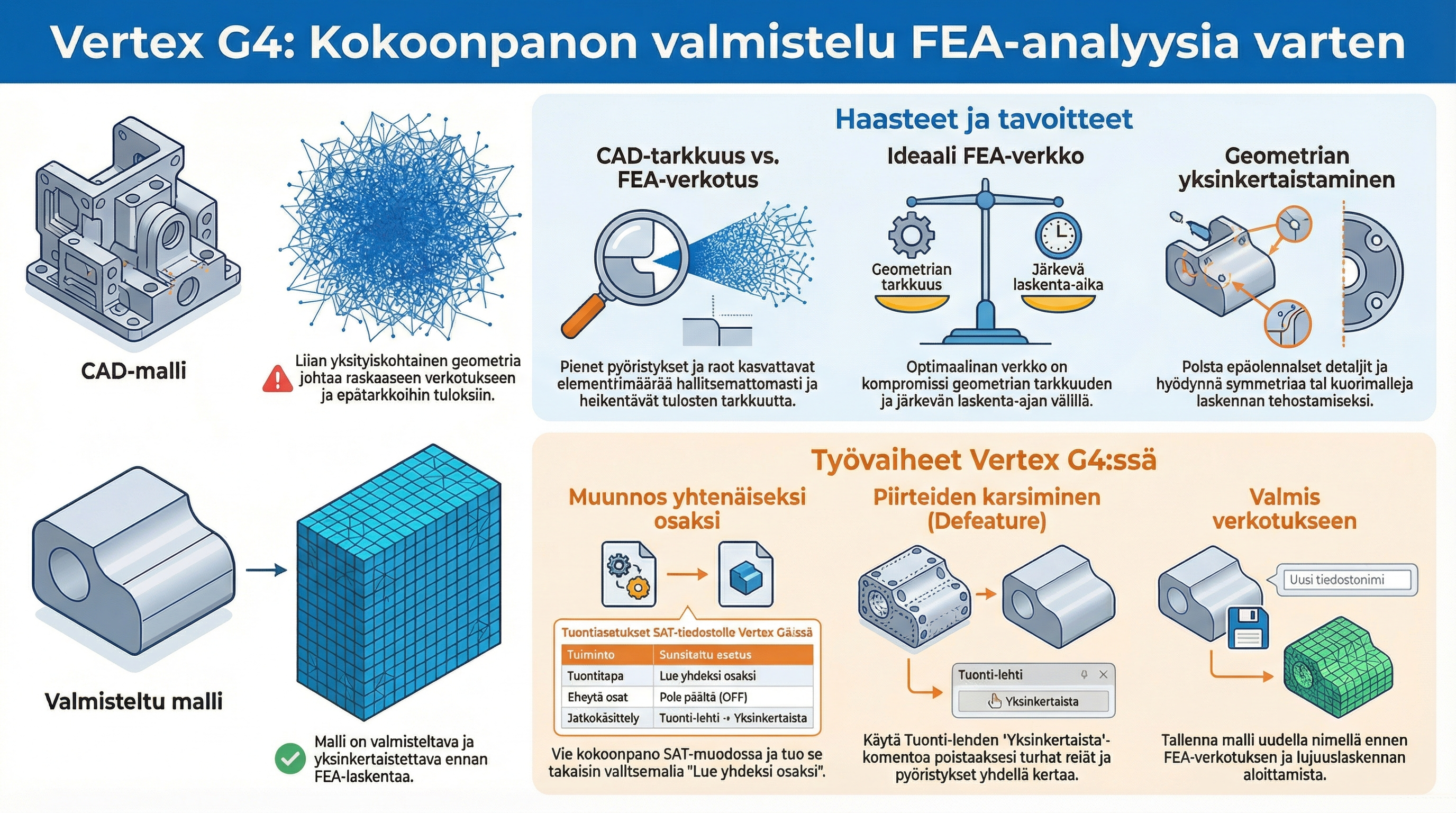

FEA-verkotuksen tyypillisimmät haasteet

FEA:n tarkkuus ja luotettavuus riippuvat usein enemmän verkotuksesta kuin itse ratkaisijasta. Verkko on kompromissi: sen pitää kuvata geometria ja ilmiöt riittävän tarkasti, mutta pysyä laskennallisesti järkevänä. Alla tärkeimmät haastealueet ja käytännön keinot niiden hallintaan.

Geometrian “verkotettavuus” vs. CAD-totuus

Ongelma: CAD-mallit ovat usein tuotantoa, ei analyysiä varten. Pienet pyöristykset, raot, päällekkäiset pinnat, huonot toleranssit ja “fillet-himmeli” pakottavat verkottajan tekemään liian pieniä elementtejä tai tuottavat huonolaatuisia elementtejä.

Seuraukset:

  • Elementtikoko “lukittuu” pienten yksityiskohtien mukaan → elementtimäärä räjähtää.

  • Paikalliset huonot elementit heikentävät konvergenssia ja tarkkuutta.

Keinot:

  • Yksinkertaista analyysigeometriaa: poista epäolennaiset detaljit, yhdistä pinnat, käytä “defeature”.

  • Hyödynnä symmetriaa ja idealisointeja (palkki-/kuori-/solid-sekoitus).

  • Varmista riittävä elementtien määrä paksuussuunnassa (ohuet rakenteet).

Vertex G4:n kokoonpanomalli verkotusta varten valmiiksi

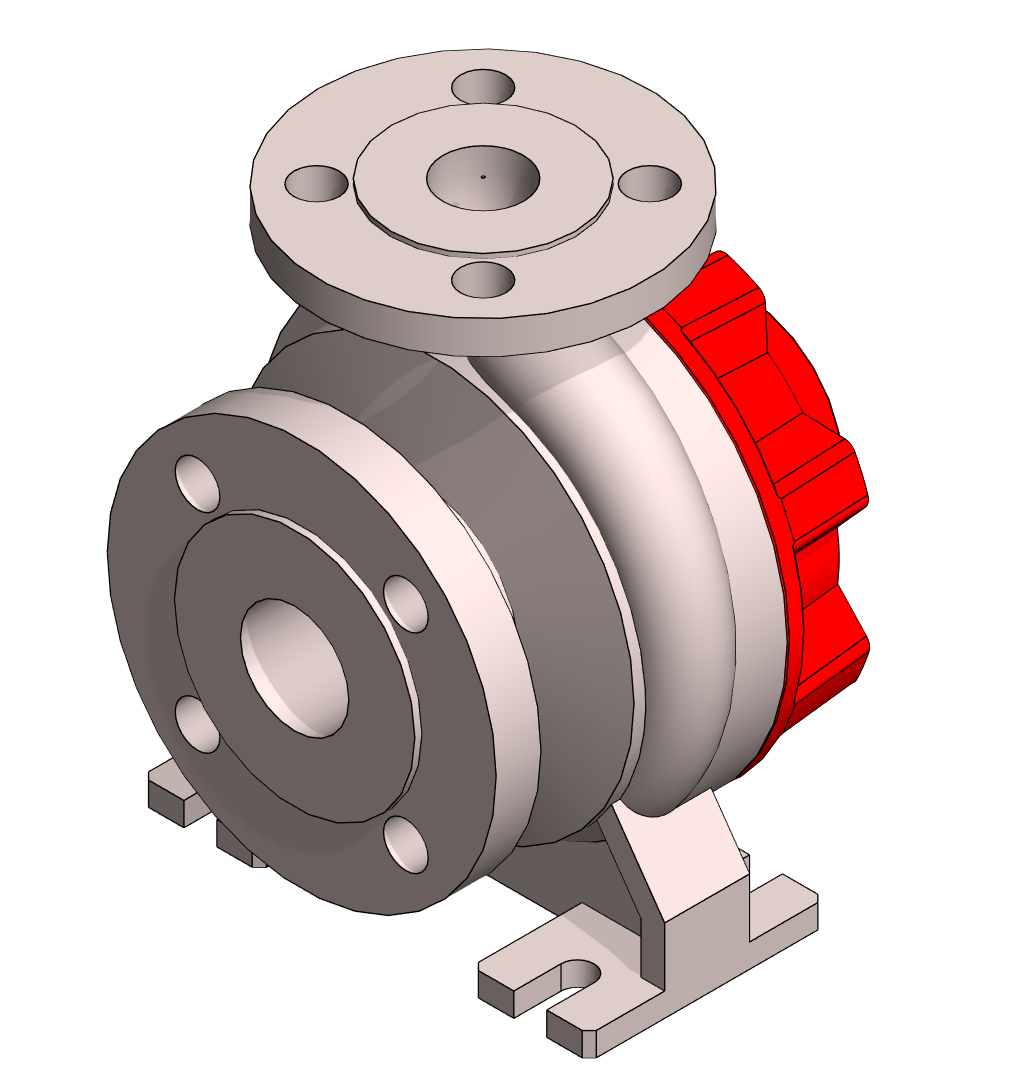

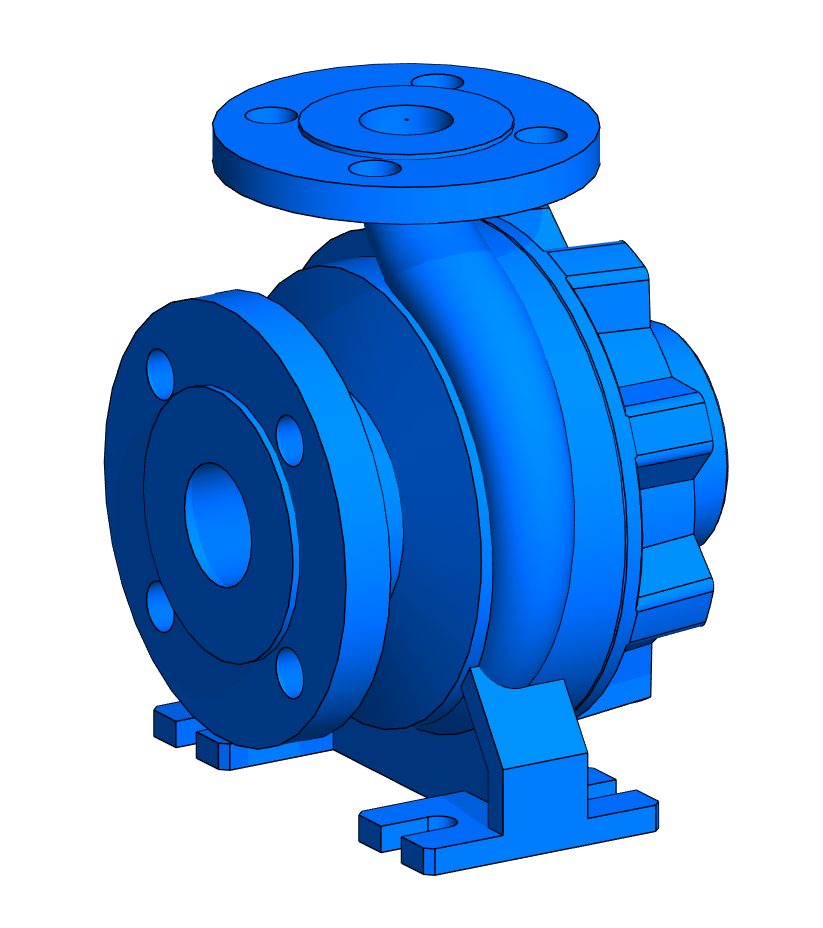

Esimerkissä meillä on kaksiosainen kokoonpano, jonka lujuutta haluamme tutkia FEA:n kautta verkottamalla se.

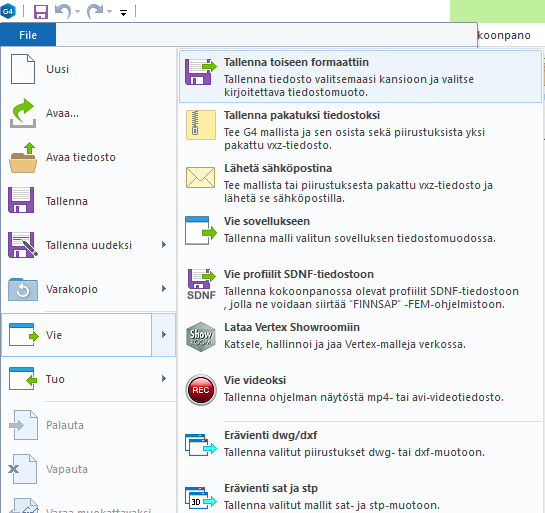

Paras tapa on tehdä kokoonpanosta osa tallentamalla se välissä SAT-formaattiin johonkin kansioon “Tiedosto - Vie - Tallenna toiseen formaattiin”.

Tallenna malli SAT-formaattiin

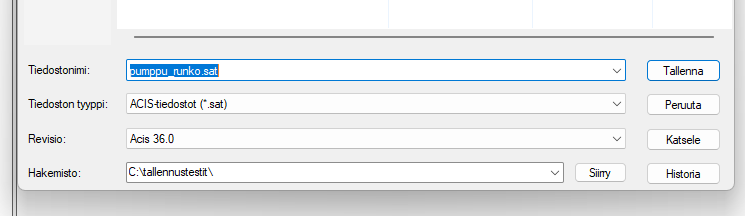

Valitse listalta SAT-formaatti.



Tuo SAT-tiedosto Vertex G4:n puolelle.

Klikkaa “Tiedosto - Avaa tiedosto”-näppäintä.

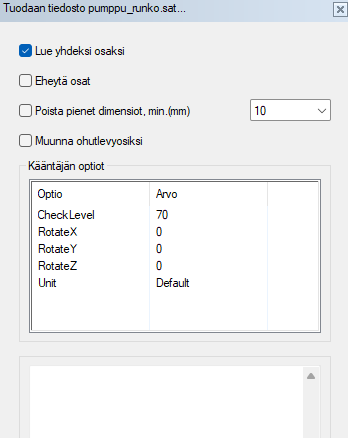

Valitse listalta “Lue yhdeksi osaksi”-valinta päälle. Ota “eheytä osat”-valinta pois päältä.

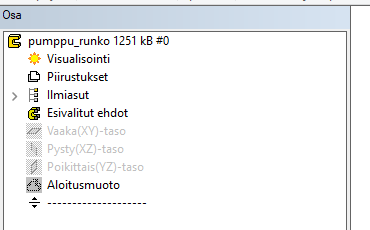

Malli avautuu nyt yhtenä osana iloman erillisiä piirteitä.


Yksinkertaista mallia

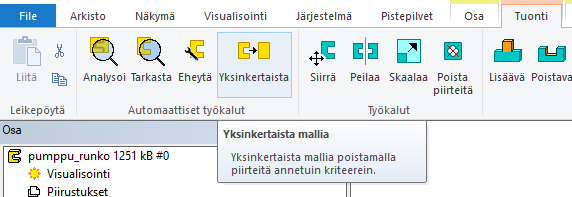

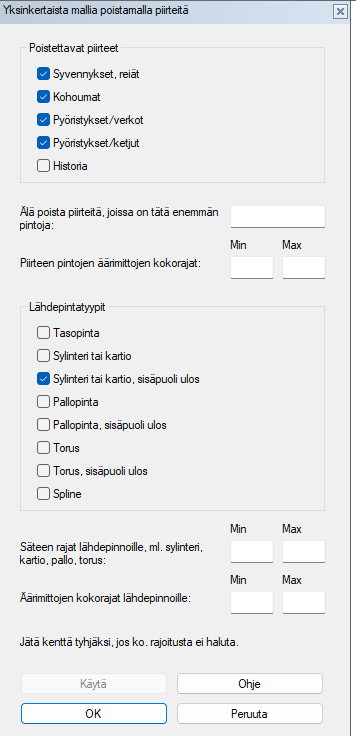

Voit tehdä mallille yksinkertaistamista tässä vaiheessa Tuonti-lehden ”Yksinkertaista”-komennolla.


Valitse listalta piirteet, jotka haluat mallista poistaa.

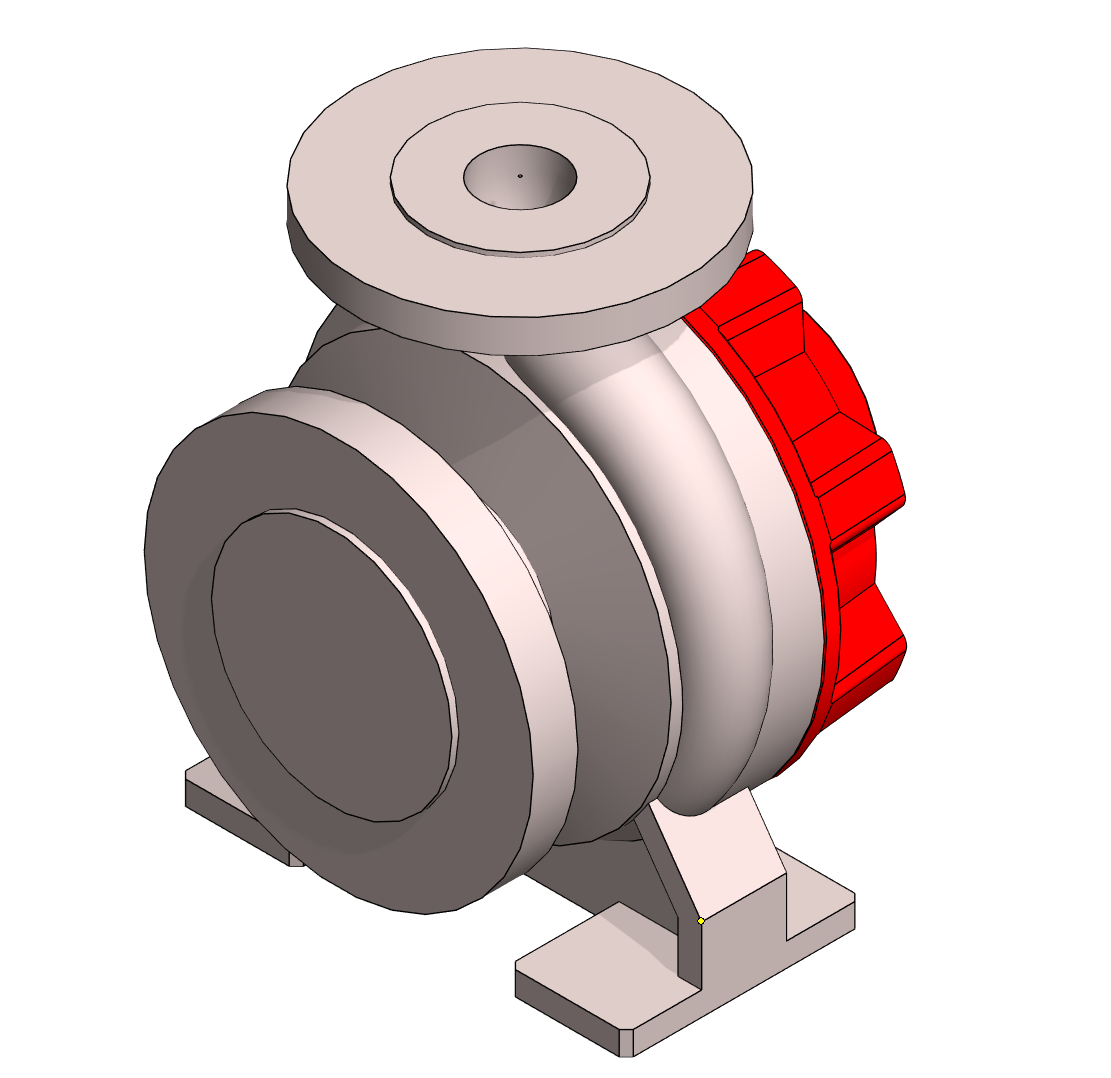

Tämän jälkeen malli selvästi yksinkertaistuu on parempi FEA-laskentaa varten.


Tallenna malli nyt uudella nimellä ja tee FEA:lla verkotus ja lujuuslaskenta.

Lisäinfoa Vertexin FEA-optiosta:

Vertex FEA käyttöohjeet
