3D-rajattu projektio piirustukseen

Video

3D-rajatusta projektiosta piirustukseen löytyy vinkkivideo Vertex Systems Oy:n Youtube-kanavalta. Klikkaa alla olevaa linkkiä

Tämä teksti on generoitu videon litteroinnin perusteella

3D-rajattu projektio piirustukseen

Tässä artikkelissa käydään läpi, miten luot 3D-rajatun projektion Vertex G4:n piirustukseen.
3D-rajattu projektio on 3D-näkymä, jossa osa mallista on rajattu pois näkyvistä, jotta piirustukseen saadaan esiin vain haluttu alue (esimerkiksi jokin kokoonpanon nurkka tai yksityiskohta).

Milloin 3D-rajattua projektiota kannattaa käyttää?

Käytä 3D-rajattua projektiota esimerkiksi, kun:

• Kokoonpano on suuri, mutta haluat näyttää piirustuksessa vain pienen osan siitä

• Haluat korostaa jotakin aluetta ilman, että koko mallin geometria peittää näkyvyyttä

• Teet ohje- tai esityskuvia, joissa selkeys on tärkeämpää kuin koko mallin esittäminen

Ennakkoedellytykset

Ennen 3D-rajattua projektioita varmista, että:

• Sinulla on 3D-malli (esim. kokoonpano), josta piirustus tehdään

• Mallista on luotu piirustus, jossa on vähintään yksi isometrinen 3D-näkymä (tai muu 3D-näkymä, jossa koko malli näkyy jostain kulmasta)

• 3D-puolella ei ole vahingossa jäänyt päälle yleistä 3D-rajausta, ellet nimenomaan halua kaikkien uusien projektionäkymien olevan rajattuja

Videossa todetaan erikseen, että jos olet 3D-mallissa käyttänyt 3D-rajausta ja perustat sen jälkeen uuden piirustuksen, kaikki projektiot tulevat suoraan rajattuina näkyviin – tämä kannattaa huomioida.

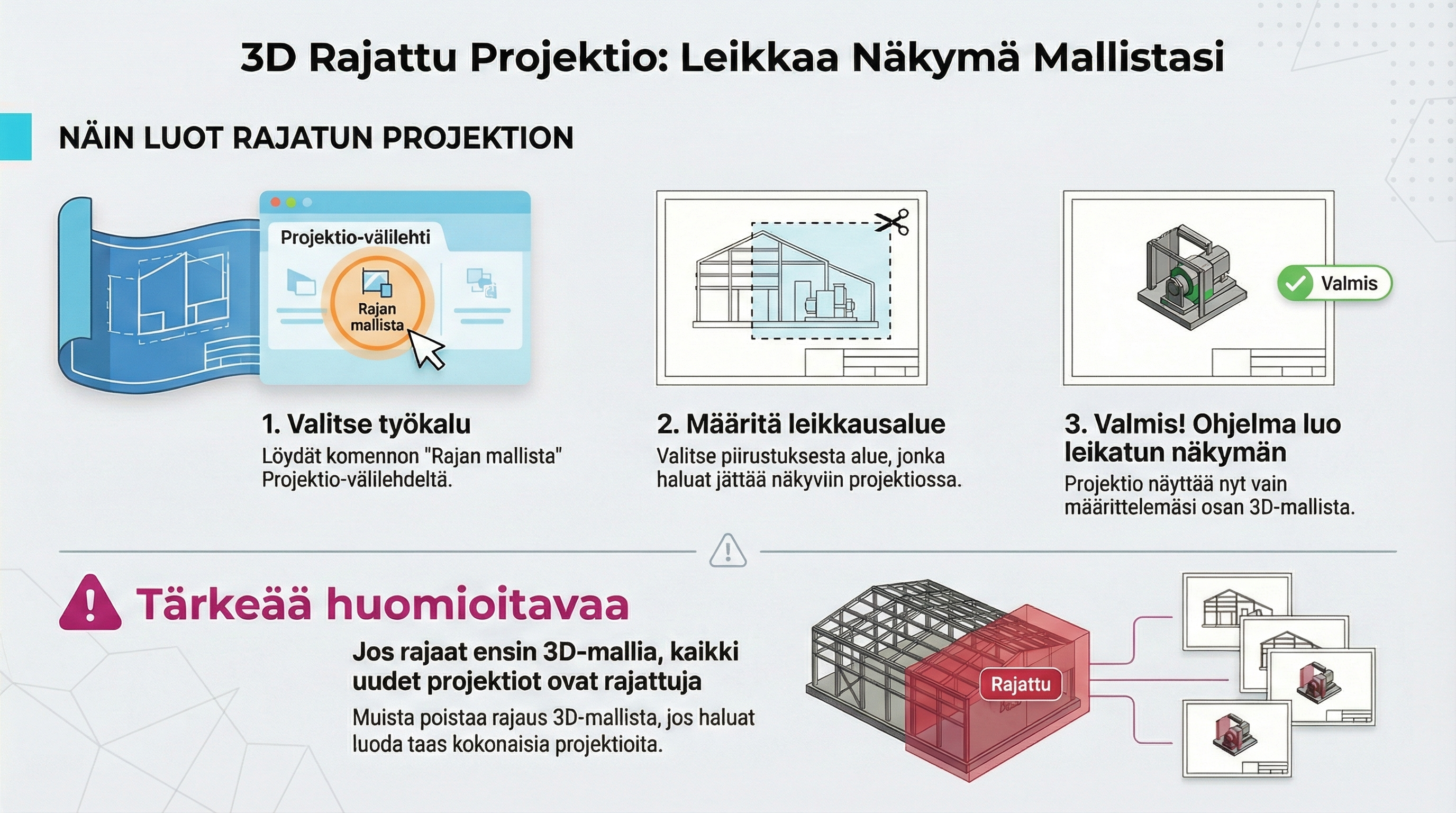

1. 3D-rajattu projektio -komennon sijainti

3D-rajattu projektio löytyy piirustuksen puolella:

1. Avaa piirustus halutusta mallista.

2. Siirry Projektio-välilehdelle.

3. Sieltä löytyy osio, jossa on mm.:

   • Rajan malli -valinta

   • Poista rajaus -painike

   • 3D-rajattuun projektion luontiin liittyvät komennot

Videolla viitataan siihen, että rajaukseen liittyvät toiminnot ovat peräkkäin ("kaksi komentoa tuolla alla"):
– Rajan malli (mistä rajaus otetaan)
– Poista rajaus (rajauksen purkaminen)

2. 3D-rajauksen vaikutus uusiin piirustuksiin

Videolla painotetaan yhtä tärkeää huomioita:

• Jos rajat 3D-mallissa aluetta pois näkyvistä (3D-rajaus-komennolla)

• Ja perustat sen jälkeen uuden piirustuksen

• Tällöin jokainen projektionäkymä tulee valmiiksi rajattuna saman rajauksen mukaan

Eli:

Jos haluat tavalliset, rajaamattomat projektiot, poista 3D-rajaus 3D-puolella ennen kuin luot uuden piirustuksen.

Jos taas haluat tarkoituksella rajattuja näkymiä, voit käyttää tätä ominaisuutta hyödyksi.

3. 3D-rajatun projektion lisääminen piirustukseen

Seuraavat vaiheet kuvaavat tyypillisen työnkulun, jossa lisäät 3D-rajatun projektion olemassa olevaan piirustukseen:

1. Valitse piirustuksen 3D-näkymä

   • Valitse isometrinen tai muu 3D-näkymä, jossa koko malli näkyy jostain kulmasta.

   • 3D-rajattu projektio toimii nimenomaan 3D-näkymissä, ei puhtaissa 2D-projektioissa.

2. Määritä rajamalli (rajan malli)

   • Rajaus perustuu siihen, mitä on tehty rajan mallissa / 3D-rajausta käyttäen.

   • Käytännössä tämä tarkoittaa, että:

     • joko 3D-mallissa on käytetty 3D-rajausta, jolla osa mallia on rajattu pois, tai

     • rajaus perustuu erilliseen rajamalliin, joka on tehty rajausta varten.

   • Videolla viitataan "rajan mallista se löytyy tuolta" – eli rajaus haetaan juuri tästä rajamallista.

3. Luo 3D-rajattu projektio
   Tyypillinen eteneminen:

   • Käynnistä 3D-rajattu projektio piirustuksessa (Projektio-välilehdeltä).

   • Valitse se alipiirustus / näkymä, josta haluat rajatun projektion tehdä (“se alipiirustus otetaan tuo”).

   • Ohjelma luo uuden projektionäkymän, jossa:

     • Näkyvissä ovat vain ne kohteet, jotka jäävät rajamallin tai 3D-rajausalueen sisään

     • Piirustukseen saadaan selkeä “ikkuna” haluttuun osaan mallia

4. Tarkista lopputulos

   • Näet, että uusi näkymä on rajattu sen mukaan, mitä rajamallissa on määritelty (“nyt se rajasi sen ton mukaan”).

   • Tämä toimii erityisesti isometrisissa 3D-näkymissä, joissa koko malli näkyy jostain kulmasta – eli rajattu projektio syntyy siitä kulmasta katsottuna.

4. Rajauksen poistaminen piirustuksesta

Jos haluat palauttaa näkymän taas näyttämään koko mallin:

1. Valitse rajattu projektionäkymä piirustuksesta.

2. Siirry Projektio-välilehdelle.

3. Valitse Poista rajaus.

Tämän jälkeen näkymä palaa rajaamattomaksi 3D-projektioksi.

5. Yhteenveto

• 3D-rajattu projektio on 3D-näkymä, jossa osa mallista rajataan pois näkyvistä, jotta piirustus pysyy selkeänä.

• Rajaus perustuu siihen, mitä on tehty 3D-mallissa (3D-rajaus) tai rajamallissa.

• Jos käytät 3D-rajausta ennen uuden piirustuksen luontia, kaikki uudet projektiot syntyvät rajattuina – tämä on hyvä muistaa.

• Rajauksen voi koska tahansa poistaa piirustuksesta Poista rajaus -komennolla.
