Vertex G4 Putkistosuunnittelu

Aiheeseen liittyvä video löytyy Vertex Systems Oy:n Youtube-kanavalta:

Ohjeteksti generoitu tekoälyllä videon transkriptin pohjalta:

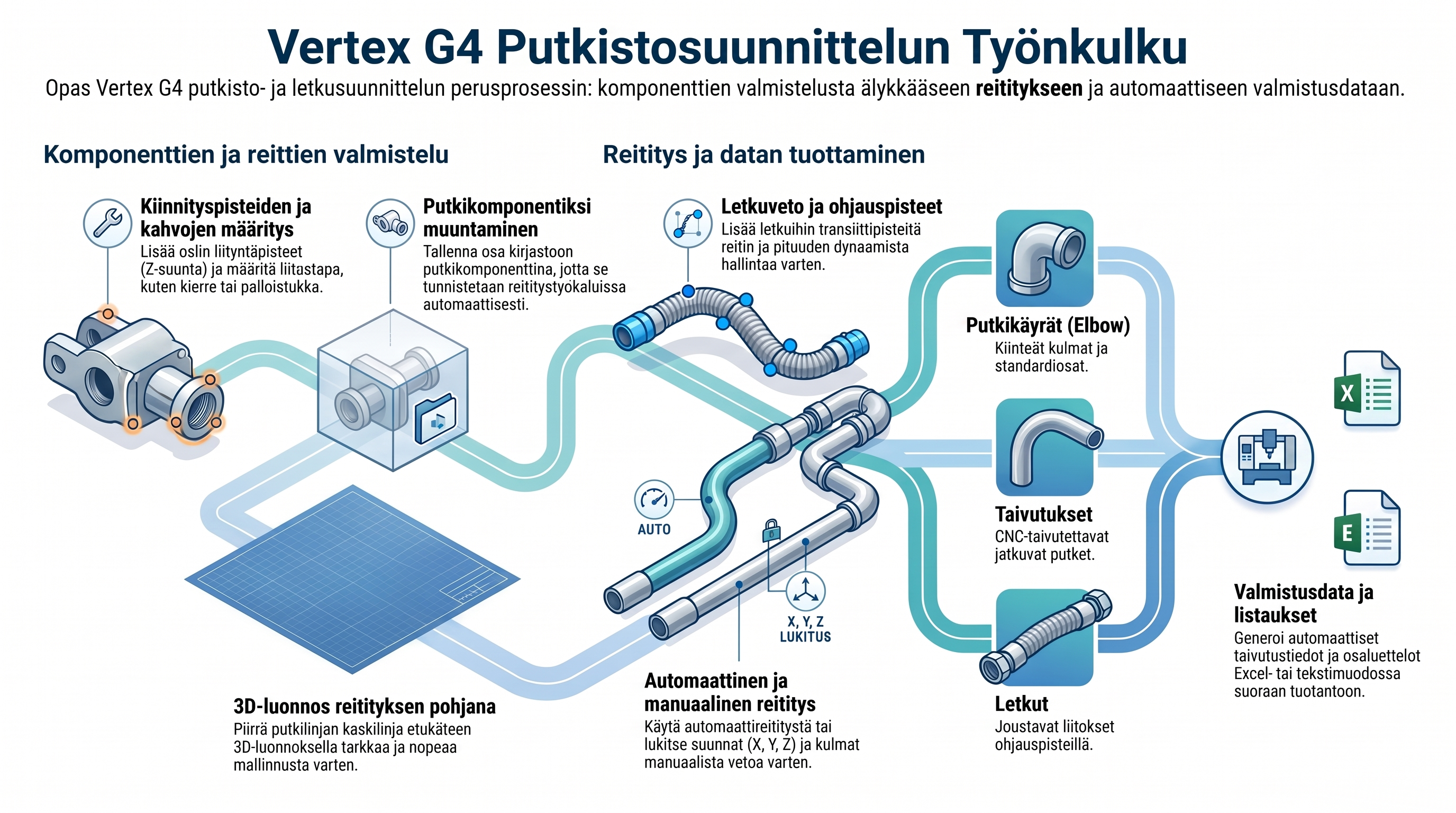

Putkistosuunnittelun perusteet: oma putkikomponentti, letkuveto ja putkilinjan reititys

Vertex G4 Putkistosuunnittelu-toiminnoilla voidaan muodostaa putki- ja letkureitityksiä, käyttää valmiita putkikomponentteja sekä tehdä omista osista putkistossa käytettäviä komponentteja.

Tässä ohjeessa käydään läpi:

• oman putkikomponentin muodostaminen

• putkiliityntöjen eli kahvojen määrittäminen

• letkun reititys kokoonpanossa

• ohjauspisteiden käyttäminen letkulla

• putkilinjan automaattinen ja manuaalinen reititys

• putkikäyrien ja taivutusten käyttäminen

• putkilinjan muodostaminen valmiin 3D-luonnoksen perusteella

• putkikomponenttien lisääminen linjalle

• taivutustietojen muodostaminen tuotantoa varten.

Oman putkikomponentin muodostaminen

Putkistossa käytettävä komponentti voidaan tehdä tavallisesta mallinnetusta osasta.

Esimerkkinä voidaan käyttää rasvanippaa, joka on aluksi normaali osa. Jotta osa toimisi putkistosuunnittelussa oikein, sille täytyy määrittää putkiliitynnät.

1. Tee komponentille keskiviiva

Aloita uusi luonnos toiminnolla, jolla muodostetaan putkikomponentin keskiviivat ja kahvat.

Luonnos tehdään 3D-luonnoksena.

Piirrä komponentin keskelle putkikomponentin toimintaa kuvaava keskiviiva. Keskiviiva toimii perustana liityntäpisteiden eli kahvojen muodostamiselle.

Tarvittaessa määritä viivalle suunta ja geometriset ehdot normaalien luonnostelutoimintojen avulla.

2. Määritä sijoituspisteet ja putkiliitynnät

Kun keskiviiva on valmis, komponentille määritetään sijoituspisteet.

Valitse liityntäpiste ja määritä sille tunnus, esimerkiksi:

• P1

• P2.

Liityntäpisteelle voidaan määrittää myös liityntätyyppi. Vaihtoehtoja on useita ja käytettävä tyyppi valitaan komponentin todellisen liitännän mukaan.

Esimerkkejä liityntätyypeistä ovat:

• kierreliitos

• erilaiset istukkaliitokset

• muut putkistosuunnittelussa käytettävät liityntätyypit.

Liitynnälle voidaan määrittää myös halkaisijatieto.

Mikäli komponentissa on useita putkiliityntöjä, määritä jokainen niistä erikseen.

3. Kahvan suunnan määrittäminen

Liityntäpisteelle määritetään myös sen suunta.

Ohjelma voi pyytää esimerkiksi:

• sinisen Z-suunnan

• punaisen X- tai Y-suunnan.

Suunnan määrittämiseen voidaan osoittaa pinta, piste tai muu sopiva geometria.

Suuntien määrittäminen on tärkeää, koska niiden perusteella ohjelma tietää, miten putki, letku tai toinen komponentti liittyy kyseiseen kahvaan.

4. Tallenna osa putkikomponenttina

Kun keskiviivat ja liityntäpisteet on määritetty, tavallinen osa muuttuu putkikomponentiksi. Tämä näkyy myös osan kuvakkeessa.

Komponentti voidaan tämän jälkeen tallentaa kirjastoon:

Hiiren oikea painike → Tallenna kirjastoon komponenttina

Komponentti voidaan tallentaa esimerkiksi Pipe Library -kirjastoon tai käyttäjän määrittämään omaan kansioon.

Tallennuksen yhteydessä komponentille voidaan antaa myös yrityksen käytäntöjen mukaisia lisätietoja ja koodeja.

Liityntäpisteiden lisääminen olemassa olevaan kokoonpano-osaan

Putki tai letku voidaan liittää myös olemassa olevaan laitteeseen tai kokoonpano-osaan.

Aktivoi osa ja valitse:

Muut toiminnot → Muokkaa nimettyjä elementtejä

Lisää tämän jälkeen sijoituspiste haluttuun kohtaan.

Määritä pisteelle:

• tunnus

• putkiliityntä

• liitostapa

• tarvittaessa halkaisija

• liitynnän suunta.

Näin esimerkiksi pumpulle, laakeripesälle tai muulle laitteelle voidaan lisätä tarvittavat liityntäkahvat.

Jos osa on linkkiosa eikä nimettyjen elementtien muokkaaminen onnistu, osa voidaan joutua muuttamaan kokoonpanoon paikalliseksi osaksi ennen muokkaamista.

Letkun reititys kokoonpanossa

Letkun reititys aloitetaan kokoonpanosta.

Valitse:

Hiiren oikea painike → Lisää putkilinja

Putkilinjalle voidaan haluttaessa tehdä oma alikokoonpano. Tämä helpottaa erityisesti suurempien kokoonpanojen hallintaa.

Anna kokoonpanolle sopiva nimi ja valitse käytettäväksi putkityypiksi letku.

Letkun alkupisteen valinta

Letkun aloituksessa ohjelma pyytää osoittamaan reitityspisteet.

Jos komponentille on tehty liityntäkahva, letku osaa tarttua suoraan kahvaan.

Putkilinjalle annetaan myös tarvittaessa linjapositio, esimerkiksi:

L3

Tämän jälkeen osoitetaan letkun kulkureitti piste pisteeltä.

Reitille voidaan osoittaa esimerkiksi:

• komponentin liityntäkahva

• letkun kannake

• silmukkaruuvi

• muu reittipiste

• lopuksi letkun toinen liityntäpiste.

Kun tarvittavat pisteet on osoitettu, hyväksy reitti.

Ohjelma muodostaa letkun automaattisesti pisteiden kautta.

Letkun asetukset

Letkulle voidaan määrittää muun muassa:

• taivutussäde

• alkupään suora osuus

• loppupään suora osuus

• letkun pituus.

Valmis letku näkyy kokoonpanossa omana komponenttinaan.

Letkun reitin muokkaaminen ohjauspisteillä

Valmiiseen letkuun voidaan lisätä ohjauspisteitä.

Vapauta tarvittaessa ensin letkun mitoitus ja valitse letkun keskilinja.

Valitse tämän jälkeen esimerkiksi:

Hiiren oikea painike → Lisää ohjauspiste

Ohjauspiste ilmestyy myös mallipuun rakenteeseen.

Ohjauspistettä vetämällä voidaan muuttaa letkun kulkua esimerkiksi:

• esteen ohi

• seinän suuntaisesti

• kannakkeen kautta

• halutun huoltoreitin mukaisesti.

Ohjauspisteitä voidaan lisätä useita.

Jos letkua venytetään liian paljon, ohjelma ilmoittaa tilanteesta esimerkiksi muuttamalla geometriaa punaiseksi.

Letkun pituuden lukitseminen

Letkua kaksoisnapsauttamalla voidaan avata sen mitoitustiedot.

Jos Mitat kiinnitetty -asetus otetaan käyttöön, letkun kokonaispituus voidaan pitää vakiona myös reittiä muutettaessa.

Tämä on hyödyllistä esimerkiksi tilanteessa, jossa käytettävä letku on valmistettu ennalta määrättyyn pituuteen.

Putkilinjan lisääminen

Putkilinjan luonti tapahtuu samalla periaatteella:

Lisää putkilinja

Ennen reititystä määritetään muun muassa:

• materiaali

• putken halkaisija

• käytetäänkö taivutuksia vai putkikäyriä

• reititystapa

• tartutaanko ainoastaan kahvoihin.

Materiaalivalikoimassa voi olla suuri määrä eri putkityyppejä ja kokoja.

Automaattireititys

Putkiston reitityksessä voidaan käyttää automaattireititystä.

Asetuksista voidaan määrittää esimerkiksi:

• automaattireititys

• osien siirtäminen tarvittaessa Z-suunnassa

• osien siirtäminen XY-tasossa

• käytettävät suunnat

• haku ainoastaan kahvoihin.

Kun alku- ja loppupiste osoitetaan, ohjelma muodostaa putkireitin automaattisesti.

Reititys voidaan tehdä esimerkiksi taivutetuilla putkilla.

Automaattireitityksen jälkeen kannattaa tarkastaa reitin kulku ympäröivään geometriaan nähden. Esimerkiksi esteiden läpi kulkeva reitti täytyy tarvittaessa korjata.

Putkilinjan manuaalinen reititys

Automaattireitityksen lisäksi putkilinja voidaan rakentaa vaiheittain.

Kun automaattireititys poistetaan käytöstä, reitin suuntaa voidaan hallita tarkemmin.

Hiiren oikealla painikkeella voidaan käyttää erilaisia suuntalukituksia.

Käytettävissä ovat esimerkiksi normaalit:

• X

• Y

• Z

-suunnat sekä muita suunnan määrityksiä.

Lisäksi voidaan käyttää kiertokulmia.

Kiertokulmille voidaan antaa kulma-arvoja, joiden avulla putki voidaan ohjata myös tavallisista koordinaattiakseleista poikkeavaan suuntaan.

Tämän jälkeen putkelle voidaan syöttää suoraan esimerkiksi haluttu pituus.

Putken katkaiseminen ja jatkaminen

Valmista putkea voidaan käsitellä myös jälkikäteen.

Putki voidaan esimerkiksi:

• katkaista

• jatkaa

• yhdistää

• venyttää

• muuttaa reititystä.

Katkaisun jälkeen reittiä voidaan jatkaa esimerkiksi:

• suoralla putkella

• putkikäyrällä

• muulla putkikomponentilla.

Näin putkireittiä voidaan muokata paikallisesti ilman koko linjan rakentamista uudelleen.

Putkikomponentin lisääminen linjalle

Putkilinjalle voidaan lisätä komponentteja valitsemalla:

Lisää putkikomponentti

Komponenttikirjastossa voi olla esimerkiksi:

• putkikäyriä

• laippoja

• kartioita

• letkuja

• liittimiä

• T-haaroja

• muita putkistokomponentteja.

Valitse komponentin koko ja muut ominaisuudet sekä sijoita se haluttuun kohtaan linjalla.

Komponenttia voidaan tarvittaessa kiertää ennen lopullista sijoittamista.

Komponentin jälkeen putkireitin muodostamista voidaan jatkaa normaalisti.

Putkilinjan muodostaminen 3D-luonnoksen perusteella

Putkiston reitti voidaan määrittää myös kokonaan etukäteen 3D-luonnoksella.

Tee kokoonpanoon esimerkiksi paikallinen skeleton- tai ohjausosa ja piirrä siihen haluttu reitti 3D-luonnoksena.

Reitti voidaan muodostaa esimerkiksi murtoviivalla.

Kun 3D-luonnos on valmis:

1. Valitse Lisää putkilinja.

2. Valitse haluttu putkityyppi ja koko.

3. Ota käyttöön Reititys olemassa olevaa viivaketjua pitkin.

4. Osoita 3D-luonnoksen viivaketju.

Ohjelma muodostaa putken valmiin viivaketjun mukaisesti.

Tämä on erityisen hyödyllinen tapa silloin, kun putken tarkka geometrinen reitti halutaan määritellä jo ennen varsinaisen putken muodostamista.

Putkikäyrät vai taivutettu putki?

Putkilinjaa luotaessa voidaan valita, muodostetaanko suunnanmuutokset:

• erillisillä putkikäyrillä vai

• taivuttamalla itse putkea.

Putkikäyrät

Kun käytössä ovat putkikäyrät, ohjelma lisää suunnanmuutoksiin automaattisesti sopivat käyräkomponentit.

Taivutukset

Kun käytössä ovat taivutukset, putken geometria muodostetaan yhtenäisenä taivutettuna putkena.

Taivutuksille määritetään tarvittava taivutussäde.

Taivutetun putken etuna on, että ohjelmasta voidaan tuottaa myös valmistuksessa tarvittavia taivutustietoja.

Taivutetun putken valmistustiedot

Taivutetuille putkille voidaan muodostaa erillinen taivutustietoluettelo.

Valitse:

Osaluettelo → Taivutettujen putkien taivutustiedot

Jos kokoonpanossa on useita linjapositioita, valitse haluttu positio listalta.

Ohjelma muodostaa tämän jälkeen putken taivutusta kuvaavat tiedot.

Tiedot voidaan viedä muun muassa:

• Excel-taulukoksi

• tekstimuotoiseksi listaksi

• muihin ohjelman tukemiin listamuotoihin.

Taivutustietoja voidaan hyödyntää putkien valmistuksessa ja putkentaivutuskoneiden lähtötietoina.

Putken istutus ja haaroitukset

Putkistosuunnittelu sisältää myös putken istutukseen ja haaroituksiin liittyviä toimintoja.

Putkea voidaan jatkaa istutuksella ja linjaan voidaan muodostaa erilaisia haaroituksia.

Vaihtoehtoisesti linjalle voidaan lisätä valmiita haarakomponentteja, kuten T-haaroja.

Komponenttikirjastosta valitaan tällöin tarvittavat:

• putkikoot

• päälinjan halkaisija

• haaran halkaisija

• muut komponentin ominaisuudet.

Huomioitavaa

Putkistosuunnittelussa komponenttien liityntäpisteet eli kahvat ovat keskeisessä roolissa. Niiden avulla reititys osaa tarttua komponentteihin oikeasta kohdasta ja oikeassa suunnassa.

Oman komponentin käyttöönotossa kannattaa tarkistaa ainakin:

• keskiviiva

• sijoituspisteet

• liityntätyypit

• halkaisijat

• kahvojen suunnat

• komponentin kirjastotiedot.

Letkujen yhteydessä kannattaa puolestaan huomioida:

• reitityspisteet

• ohjauspisteet

• taivutussäteet

• suorat alku- ja loppuosuudet

• letkun kokonaispituus

• mahdollinen pituuden lukitseminen.

Putkireiteille on useita vaihtoehtoisia työskentelytapoja. Reitti voidaan muodostaa automaattisesti, vaiheittain käsin tai valmiin 3D-luonnoksen perusteella.

Putkistosuunnitteluoptio

Transkriptissa esitellyt putkisto-ominaisuudet kuuluvat Putkistosuunnittelu-optioon.

Tavallista 3D-luonnostelua voidaan tehdä ilman tätä optiota, mutta varsinaiset putkistotoiminnot, komponenttikirjastot ja reititystoiminnot edellyttävät Putkistosuunnittelu-option käyttöä.

Putkistosuunnittelu sisältää huomattavasti enemmän toimintoja kuin tässä artikkelissa käsitellyt esimerkit. Tässä ohjeessa on esitetty perusperiaatteet, joiden avulla pääsee alkuun omien putkikomponenttien, letkujen ja putkilinjojen muodostamisessa.
