Materiaalin lisäys tietokantaan

Materiaalin lisäys tietokantaan (Vertex)

Tämän ohjeen avulla lisäät uuden materiaalin Vertexin materiaalitietokantaan siten, että materiaali on heti käytettävissä malleissa ja lujuusanalyysissä.

Tämä teksti on generoitu videon litteroinnin perusteella.

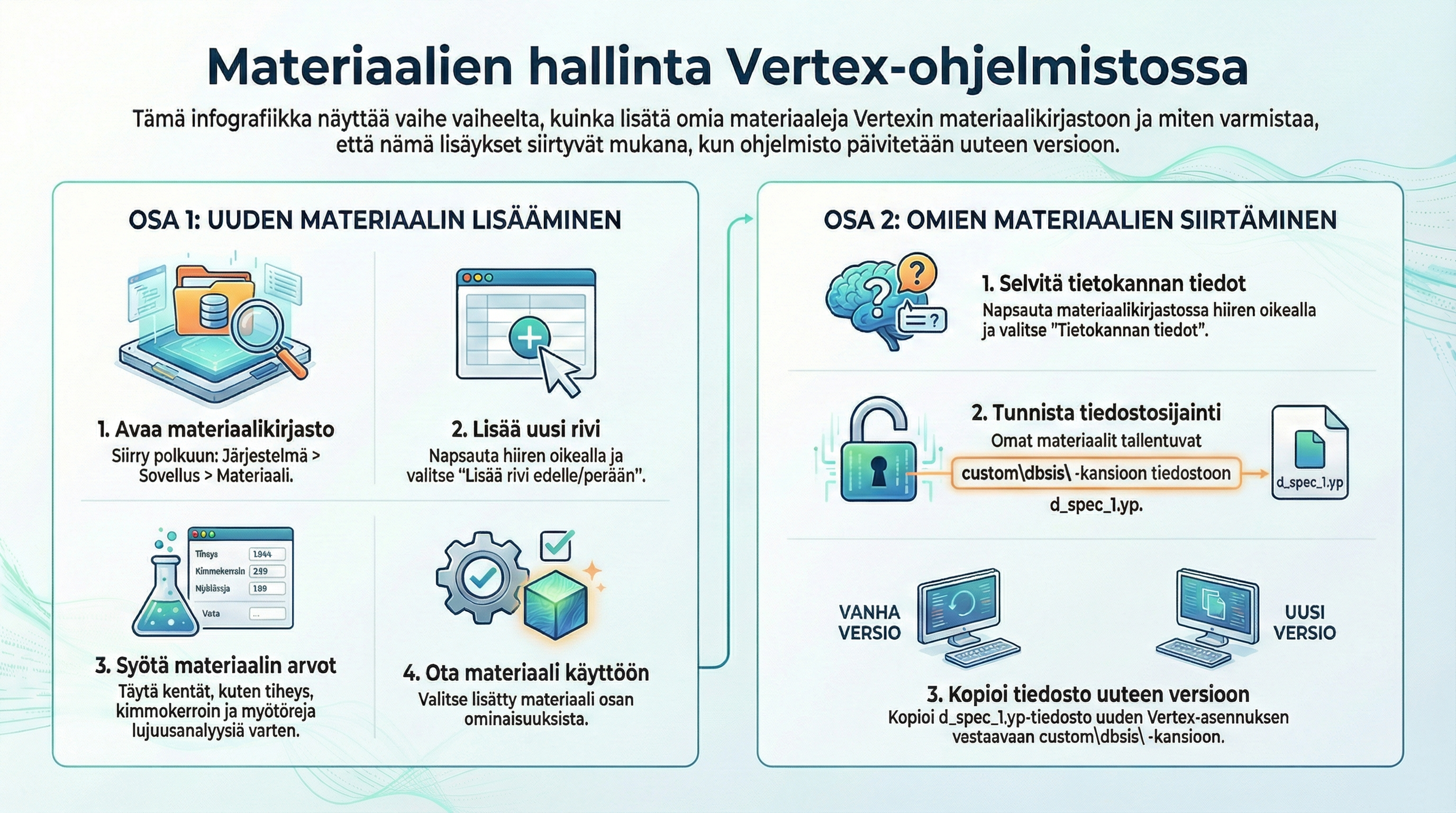

1) Missä materiaalitietokanta on?

Materiaalit löytyvät järjestelmäasetusten kautta (”järjestelmäsovellus → materiaalit”).
Lisäksi Vertexissä on kansiorakenne, jossa luetaan asetuksia tietyssä järjestyksessä:

• system (ohjelman omat oletukset, ei yleensä suoraan näkyvissä)

• user (käyttäjäkohtaiset)

• custom (asiakas-/yrityskohtaiset räätälöinnit)

Vinkki: Materiaalien yrityskohtaiset lisäykset kannattaa tallentaa custom-kansioon. Se luetaan viimeisenä, joten customissa olevat tiedot ”voittavat” muut – tämä on suositeltu paikka omille materiaaleille.

2) Uuden materiaalin luonti

1. Avaa Materiaalit-näkymä.

2. Siirry siihen materiaaliryhmään (esim. teräkset), johon haluat lisätä materiaalin.

3. Napsauta hiiren oikealla listaa ja valitse:

   • Lisää rivi edelle tai Lisää rivi jälkeen (kumpi sopii sijaintiin).

4. Syötä uuden materiaalin perustiedot:

   • Nimi / tunnus (esim. S355MC)

   • Tiheys (kg/m³)

   • (Tarvittaessa) Kuvaus tai standardiviite

3) Lujuusanalyysissä vaadittavat ominaisuudet

Jotta materiaalia voi käyttää lujuusanalyysissä, sille on annettava keskeiset mekaaniset ominaisuudet:

• Kimmokerroin E (Young’s modulus)

• Poissonin luku ν

• Liukukerroin G (Shear modulus)

• Myötöraja Re ja Murtolujuus Rm (tyypillisesti teräksille)

Huomio: Perusmateriaaleissa kaikkia arvoja ei aina ole valmiina. Puuttuvat arvot voit lisätä itse. Arvot (E, ν, Re, Rm jne.) löytyvät materiaalistandardeista tai valmistajan tietolomakkeista.

Käytännön vinkki:

• Jos G puuttuu, sen voi usein johtaa kaavasta:
  G = E / [2(1 + ν)].
  Anna silti arvo suoraan kenttään, jos Vertex sitä edellyttää omassa versiossasi.

4) Tallentaminen oikeaan paikkaan

• Tee lisäykset custom-kansioon ohjeistuksen mukaisesti.

• Näin uusi materiaali on yrityskohtaisesti kaikkien käytettävissä, eikä ohjelman päivitys yliaja muutoksia.

• Jos materiaali on lisätty ensin user-kansioon kokeilua varten, kopioi lopullinen versio custom-kansioon.

5) Esimerkki: S355MC (teräs)

1. Avaa Teräkset-ryhmä.

2. Lisää uusi rivi hiiren oikealla → Lisää rivi…

3. Syötä tunnus S355MC ja tiheys.

4. Täydennä E, ν, G, Re, Rm (lähteiden mukaisilla arvoilla).

5. Tallenna muutokset custom-kansioon.

6) Tarkistus ja käyttöönotto

• Kun materiaali on lisätty, sen tulee näkyä valittavana mallin materiaalivalinnassa sekä lujuusanalyysin materiaalilistassa.

• Jos uusi materiaali ei näy heti:

  • Sulje ja avaa projekti/ohjelma uudelleen, tai

  • Päivitä materiaalilistat (jos näkymässä on päivitystoiminto).

  • Varmista, että tiedosto on custom-kansiossa eikä vain paikallisessa temp-kansiossa.

7) Hyvät käytännöt

• Dokumentoi lähde (standardi, datasivu), josta arvot on haettu.

• Nimeä selkeästi (standarditunnus + luokka), jotta haku on helppoa.

• Vältä muokkaamasta system-kansiota. Päivitykset voivat yliajaa muutokset.

• Varmuuskopioi custom-kansion materiaalitiedostot (esim. versionumero tai päivämäärä).

8) Yleisimmät ongelmat

• Materiaali ei näy listassa: Tiedosto väärässä kansiossa → siirrä custom-kansioon ja käynnistä uudelleen.

• Lujuusanalyysi ei hyväksy materiaalia: Puuttuu E/ν/G tai lujuusarvot → lisää ne.

• Arvot ristiriitaisia: Tarkista lähteet (standardit, tuotekortit); käytä yhdenmukaisia yksiköitä.

Pika­checklista

• Lisäsin materiaalin haluttuun ryhmään hiiren oikealla → Lisää rivi…

• Täytin Nimi, Tiheys, E, ν, G, Re, Rm (tarpeen mukaan)

• Tallensin tiedot custom-kansioon

• Varmistin, että materiaali näkyy mallin ja analyysin valinnoissa

Näillä askeleilla lisäät materiaalin turvallisesti ja oikein Vertexin materiaalitietokantaan ja saat sen käyttöön myös lujuusanalyysissä.
