Muottikeerna Muokkaa osilla -toiminnolla

Video

Muottikeernan tekemisestä "Muokkaa osilla" -toiminnolla löytyy vinkkivideo Vertex Systems Oy:n Youtube-kanavalta. Klikkaa alla olevaa linkki.

Tämä teksti on generoitu videon litteroinnin perusteella

1. Mitä muottikeerna ja Muokkaa osilla tarkoittavat?

Muottikeerna (”keerna”) on muotin osa, jolla muodostetaan kappaleen sisämuodot – esimerkiksi ontelot, reiät ja taskut. Vertex G4:ssä keerna tehdään yleensä erillisenä osana ja sen muoto viimeistellään kokoonpanossa Muokkaa osilla -toiminnolla.

Muokkaa osilla tekee keernasta (tai muusta osasta) oikean muotoisen käyttäen muita osia ”työkaluina” boolean-tyyppisesti:

• keernasta voidaan leikata tilaa kappaleelle

• keernaan voidaan lisätä pituutta / materiaalia osien avulla

• voidaan yhdistellä tai poimia vain tietty leikkausalue

Tämän artikkelin idea on näyttää, miten muottikeernaa muokataan käytännössä Muokkaa osilla -toiminnolla ja mitä pitää huomioida, jotta toiminto ylipäätään toimii.

2. Lähtötilanne ja edellytykset

Tyypillinen tilanne:

• Kappale on tuotu esimerkiksi STEP-mallina kokoonpanoon.

• Kappaleesta on tehty muottirakenne: yläosa, alaosa ja keerna.

• Keerna halutaan muotoilla siten, että se vastaa tuontimallin sisäpintaa.

Jotta Muokkaa osilla toimii luotettavasti, seuraavien ehtojen on hyvä täyttyä:

1. Keerna on oikea solidi, ei pelkkä pintamalli.

   • Keernan pitää olla suljettu tilavuus, ei ”vuotava” pintamallikasa.

2. Muilla osilla (työkaluosilla) on myös ehjä geometria.

   • Tuodussa kappaleessa ei saisi olla avoimia reunoja, rikkoutuneita splaini-pintoja tai päällekkäisiä pintoja.

3. Osat ovat samassa kokoonpanossa ja geometrisesti oikeassa paikassa toisiinsa nähden.

Jos jokin näistä ei täyty, Muokkaa osilla voi:

• antaa virheilmoituksen

• olla tekemättä mitään

• tai jättää keernan pintaan ”outoja pintalappuja” ja reikiä (kuten videon esimerkissä).

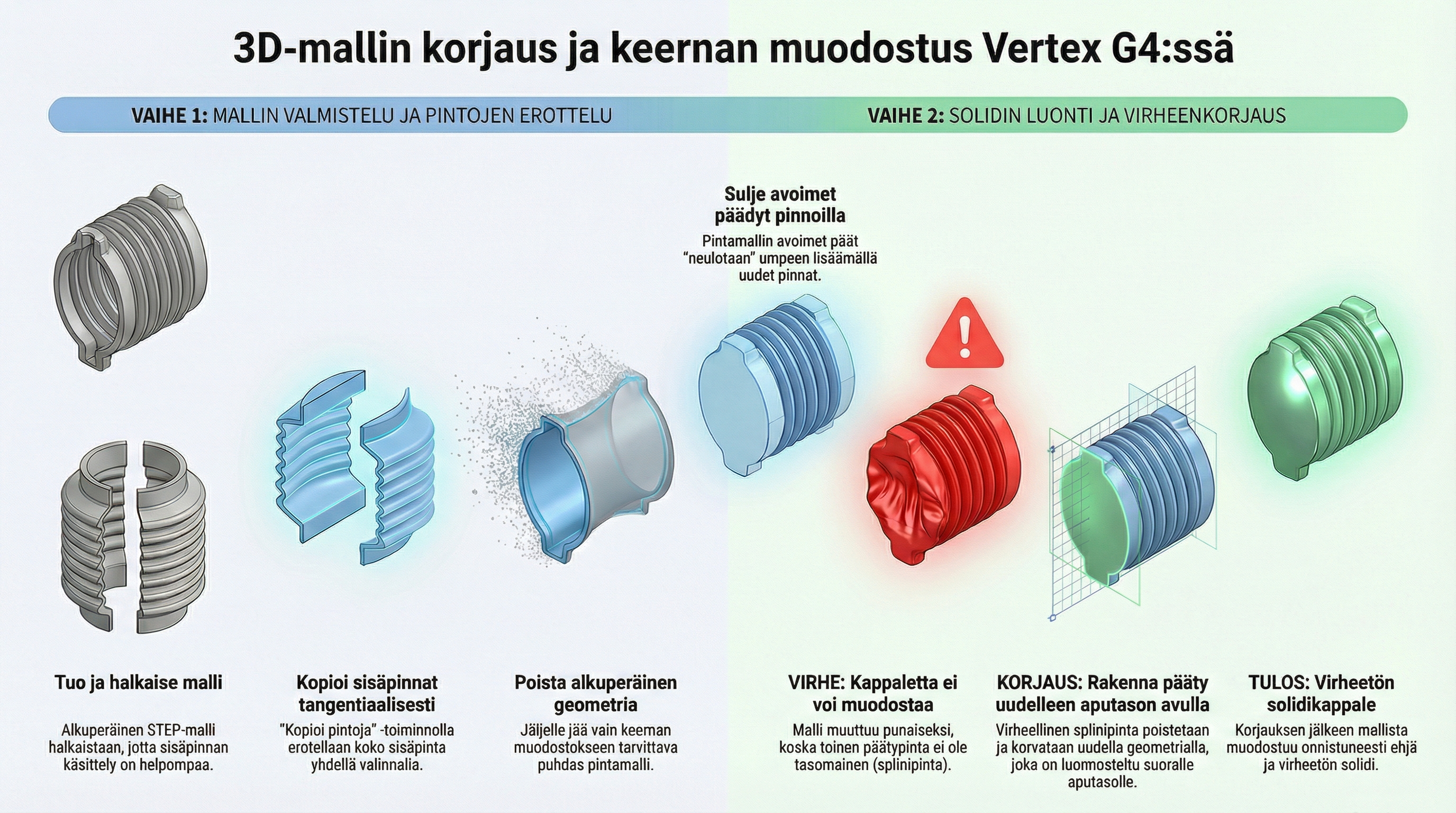

3. Keernan perusmallin luonti

Ennen kuin muokkaat keernan osilla, tee sille selkeä perusmuoto:

1. Luo keernan peruspalikka

   • Tee uusi osa (esim. suorakulmainen lohko), joka kattaa alueen, josta keerna halutaan.

   • Lisää pituutta hieman muotin ulkopuolelle (työstövarat, ohjauspinnat jne.).

2. Muodosta solidi sisäpinnoista (jos lähtö on pintamalli)

   • Jos sinulla on vain kappaleen sisäpinnat, käytä Vertexin työkaluja, joilla niistä voidaan muodostaa suljettu solidi.

   • Tarkista, että kaikki aukot ja reiät on suljettu, eikä avoimia reunoja ole.

3. Vie keerna kokoonpanoon

   • Liitä keerna muottikokoonpanoon oikealle paikalle.

   • Tarkista, että keerna ulottuu riittävästi kappaleen sisään ja ulos (ei juuri tasan parting-linjaan).

Vinkki: Keernan perusmallin kannattaa olla mahdollisimman yksinkertainen ja siisti – tällöin Muokkaa osilla toimii huomattavasti varmemmin.

4. Muottikeernan muokkaus Muokkaa osilla -toiminnolla

Seuraavassa perusperiaate, miten muottikeerna muokataan tuontikappaleen mukaan.

4.1 Toiminnon käynnistäminen

1. Avaa muottikokoonpano, jossa on:

   • tuontimalli (kappale)

   • keerna (peruspalikka)

   • mahdolliset muut osat, joilla haluat muokata keernan muotoa.

2. Valitse keerna kokoonpanossa.

3. Käynnistä Muokkaa osilla -toiminto (kokoonpanon muokkausvalikosta).

4.2 Työkaluosien valinta

Toiminnon käynnistyttyä:

1. Valitse osat, joilla haluat muokata keernan muotoa, esimerkiksi:

   • varsinainen kappale (tuontimalli)

   • mahdolliset lisäosat, joilla tehdään reikiä, taskuja tms.

2. Valitse, miten keernaa muokataan näillä osilla. Yleisiä tilanteita:

   • Kappaleella leikataan tilaa keernaan
     → keernaan syntyy kappaleen muotoinen ”negatiivinen” muoto.

   • Lisäosalla jatketaan keernan pituutta tai muotoa
     → keerna yhdistetään toiseen osaan tai sillä leikataan/pidennetään muotoa.

3. Vahvista komento. Vertex tekee boolean-operaation keernan ja valittujen osien välillä ja päivittää keernan geometriaa.

5. Jos Muokkaa osilla ei toimi – mitä se käytännössä tarkoittaa?

Videolla nähtiin tilanne, jossa Muokkaa osilla ei toiminut odotetusti, koska alkuperäinen malli ei ollut kunnossa. Tyypillisiä ongelmia:

• Keernan tai kappaleen päässä on spline-pinta, joka ei muodosta kunnollista tasoa.

• Tuontimallissa on avoin reuna tai pieni rako pintojen välissä.

• Boolean-operaatio jättää ”ilkeän pintalapun” – yksittäisen floating-pinnan, joka ei kuulu järkevään solidiin.

Tällöin ei kannata yrittää ”pakottaa” Muokkaa osilla -toimintoa, vaan:

5.1 Korjaa alkuperäinen geometria

1. Palaa osan mallinnukseen (ei kokoonpanossa säätämistä loputtomiin).

2. Luo esimerkiksi aputaso keernan päähän ja korvaa ongelmallinen päätypinta:

   • tee uusi tasopinta, joka katkaisee keernan siististi

   • poista ongelmallinen pinta ja korvaa se uudella selkeällä tasolla.

3. Tarvittaessa käytä Vertexin mallin tarkistus-/korjaustyökaluja:

   • sulje mahdolliset aukot

   • yhdistä päällekkäiset pinnat

   • varmista, että solidi on aidosti suljettu.

Kun malli on korjattu:

4. Palaa kokoonpanoon.

5. Käynnistä Muokkaa osilla uudelleen ja toista muokkaus.

   • Nyt boolean-operaatio menee läpi ilman ylimääräisiä pintalappuja ja keernasta tulee siisti.

6. Hyvät käytännöt muottikeernan muokkaukseen

• Pidä keerna omana osanaan
  – keernan perusmuoto ja siitä johdettu muokattu muoto on helpompi hallita ja versioida.

• Tee ensin kunnollinen perusgeometria, vasta sitten Muokkaa osilla
  – älä yritä paikata rikkinäistä pintamallia boolean-operaatioilla.

• Vältä ”rajatapauksia”
  – älä anna keernan tai kappaleen koskea toisiinsa vain viivan tai pisteen kautta; tee mieluummin pieni limitys.

• Tarkista tuontimallit
  – STEP/IGES-malleissa on usein pieniä rakoja tai virheitä; niiden korjaaminen alkuun säästää paljon aikaa myöhemmin.

7. Yhteenveto

Muottikeerna muokataan Vertexissä tehokkaimmin Muokkaa osilla -toiminnolla, kun:

1. Keerna on ehjä solidi (suljettu tilavuus).

2. Tuontimalli ja muut työkaluosat ovat geometrisesti kunnossa.

3. Keerna ja muokattavat osat ovat samassa kokoonpanossa oikeassa asennossa.

4. Mahdolliset pintavirheet ja ”hankalat splain-pinnat” korjataan ennen boolean-operaatiota.

Kun nämä kohdat ovat kunnossa, Muokkaa osilla tekee muottikeernan muokkauksesta nopeaa, vakiotoimista ja helposti toistettavaa – ja muotin sisämuodot vastaavat tarkasti kappaleen geometriaa.
