Tuodun step-mallin näkyminen Vertex G4:n ikkunassa

Tilanne:

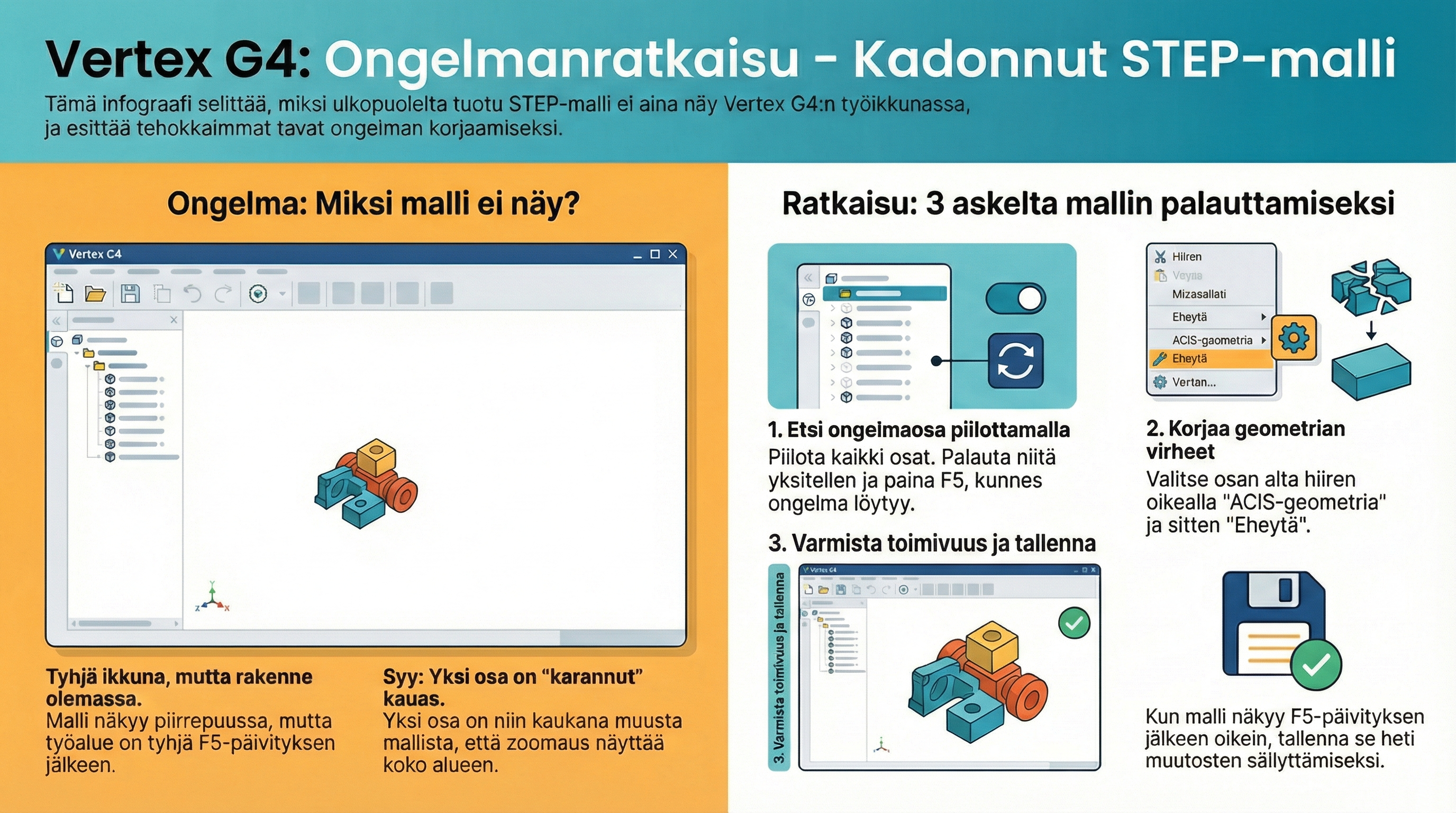

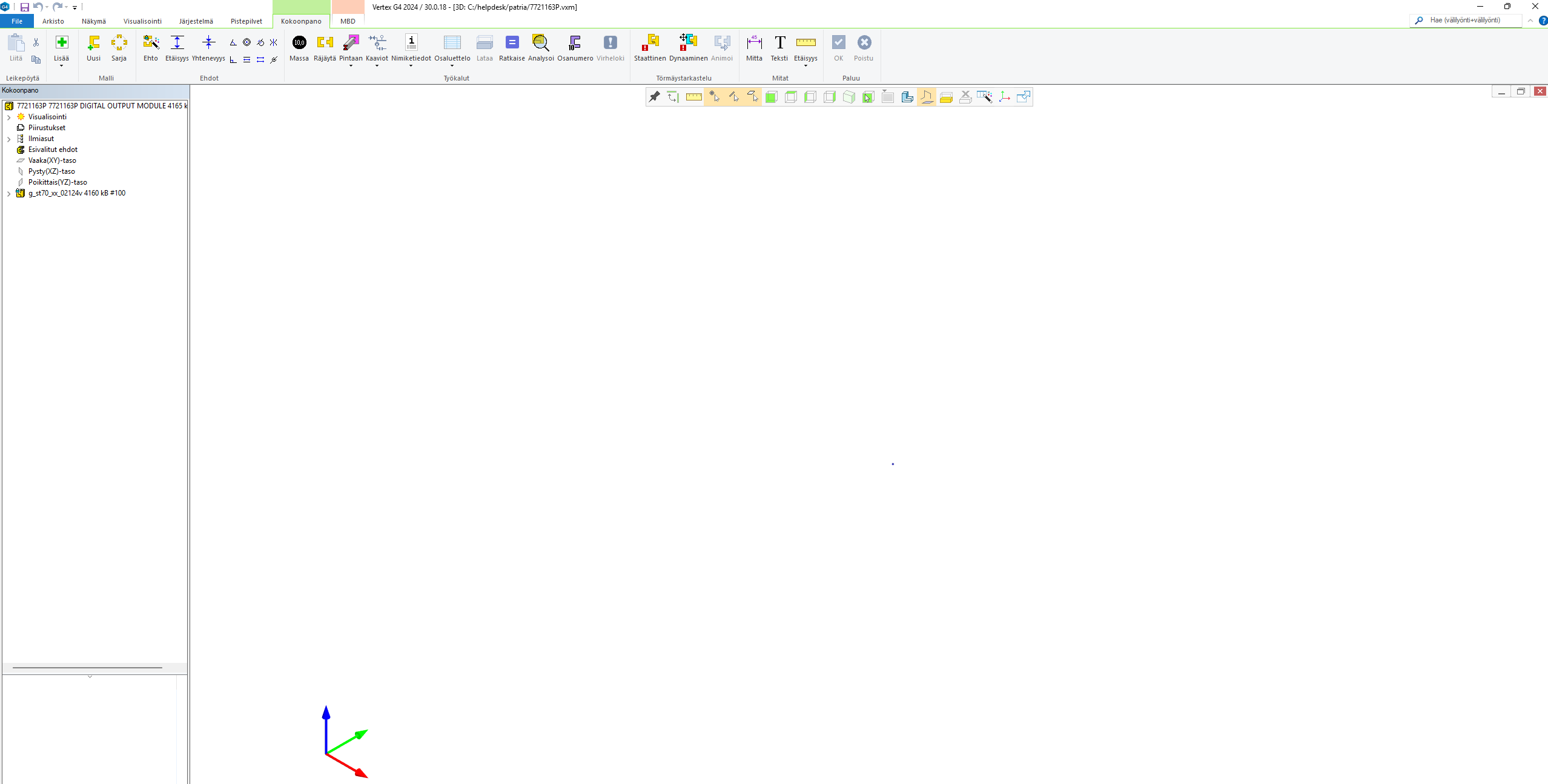

Välillä kun tuodaan Vertex G4:n sisään stp-formaatissa jonkun ulkopuolisen tahon tekemä 3d-malli, se ei tule näkyviin normaalisti G4:n työikkunaan.

Käytännössä ikkunassa ei näy mitään, mutta piirrepuussa näkyy mallin rakenne.

Ratkaisu:

Yleensä kun F5:llä päivittäessä kokoonpanomalli katoaa ruudusta, syynä on jonkin osan geometria, joka on kaukana muusta kokoonpanon geometriasta. F5-päivityksen jälkeen ruudulla pyritään näyttämään koko avoinna olevan mallin geometria kokonaisuudessaan. Jos muu kokoonpano on mallinnettu origon ympärille (niin kuin yleensä on) ja yhden osan geometria onkin räjähtänyt vaikka kilometrin päähän origosta, päivityksen jälkeinen tilanne zoomautuu todella kauas origosta.

Tämän tyyppisten ongelmamallien  kanssa ei ole selvää yhtä toimintapaa, mutta oheisilla ohjeilla yleensä pääsee eteenpäin.

Työtapa1.

Ns. tyhjä malli johtuu kutakuinkin aina siitä, että joku osa / alikoonta on todella kaukana muista. Mikä alikoonta tai osa se on, on selvitettävissä niin, että piilotetaan kaikki ja lähdetään palauttelemaan osia / alikoontia ja aina palautuksen jälkeen painetaan F5.  Kun ongelman aiheuttava alikoonta tai osa löytyy, tehdään sille tarvittavat korjaukset, jotta se saadaan F5-komennolla toimimaan oikein.

Työtapa2.

Mikäli työikkunassa ei näy mitään, vaikka aputasot ovat näkyvissä, silloin kannattaa ensiksi muuttaa tasojen kokoa niin suureksi, että ne alkavat näkyä ja zoomata sen jälkeen mallia lähemmäs. Välillä mallit zoomautuvat todella kauas, johtuen ylempänä esitetystä syystä.

Ongelma on, että mallissa on joitain stp-käännöksessä mahdollisesti syntyneitä “haamuosia/piirteitä, jotka eivät välttämättä näy konkreettisesti mallissa, mutta sekoittavat kuitenkin “zoom all”-komennon, koska sijaitsevat niin kaukana itse origosta.

Yleisesti ottaen tällaisissa malleissa on usein myös ACIS-geometrian virheitä (mallien nimet näkyvät punaisella värillä), jotka voivat osittain tällaiset ongelmat aiheuttaa.

ACIS-geometrin virheiden korjaaminen yleensä auttaa siihen, että, malli näkyy taas normaalisti työikkunassa.

Mikäli mallissa ei ole ACIS-virheitä, mutta malli zoomautuu edelleen väärin, silloin kannattaa kokeilla seuraavaa tekniikkaa:

• Mene kokoonpanon alla ensimmäisen osan alle

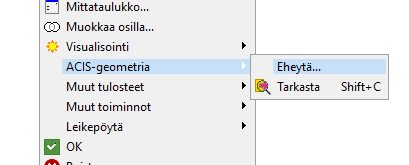

• Työalueella hiiren oikean näppäimen alta valitse "ACIS-geometria" ja sen alta "Eheytä"

• Käytä toimintoa oletusasetuksilla
• Palaa rakenteessa ylöspäin ja tee sama toiminto muidenkin osien kanssa
• Kun kokoonpanon ylimmällä tasolla F5-päivityksen jälkeen malli näkyy normaalisti, silloin korjaus on tehty onnistuneesti.

• Tallenna malli vielä tämän jälkeen, jotta asetukset pysyvät voimassa
