Muottikeernan teko

Video

Muottikeernan tekemiseen ilman "muokkaa osilla"-toimintoa löytyy vinkkivideo Vertex Systems Oy:n Youtube-kanavalta. Klikkaa alla olevaa linkki.

Tämä teksti on generoitu videon litteroinnin perusteella

Muottikeernan mallinnus pintamallinnuksella ja Muokkaa osilla -toiminnolla

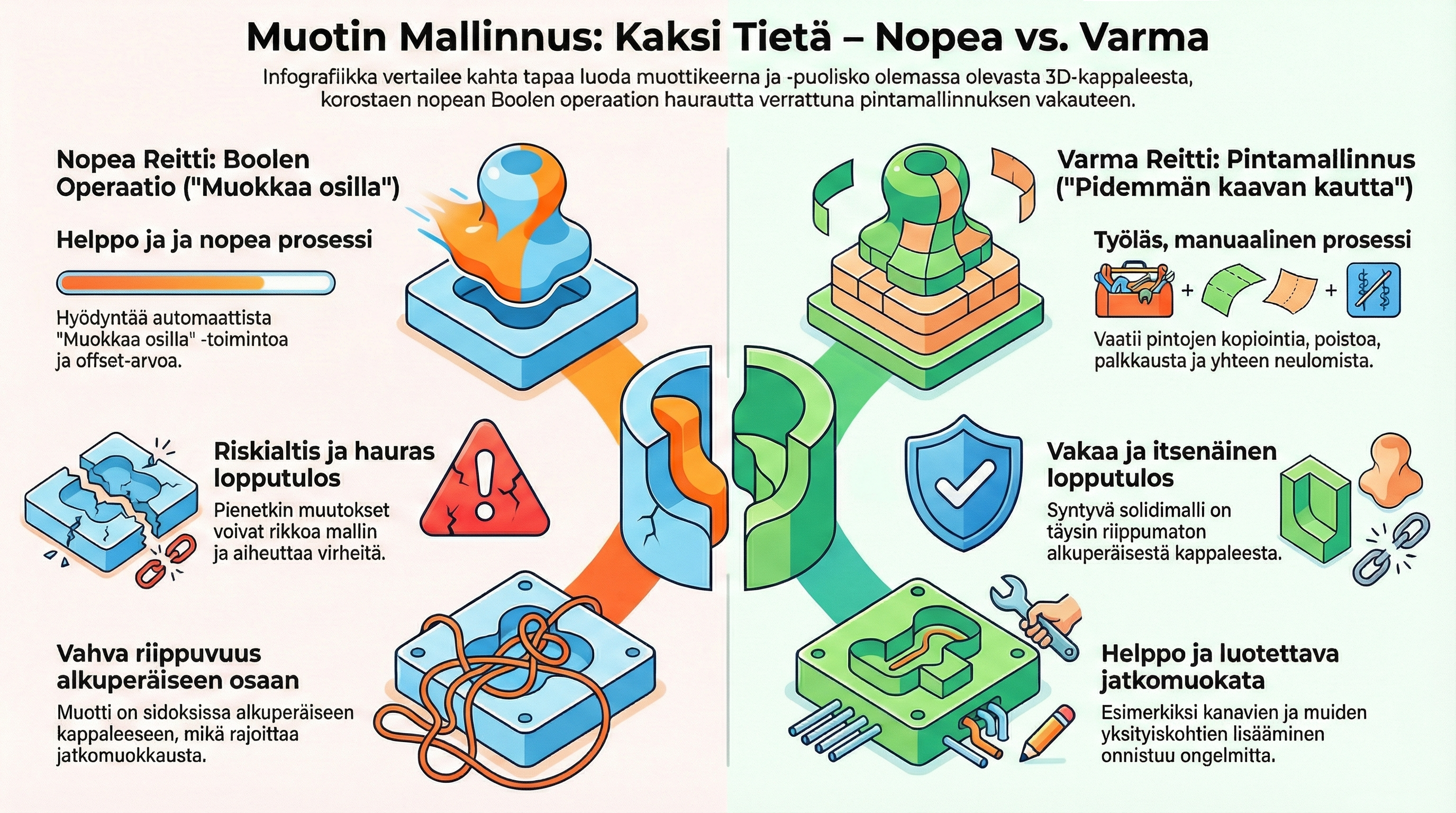

Tässä ohjeessa käydään läpi, miten muottikeerna mallinnetaan Vertexissä pintamallinnuksen ja Muokkaa osilla -toiminnon avulla ilman perinteisiä Boolean-operaatioita. Menetelmä on kestävämpi muutoksille eikä “hajoa käsiin”, vaikka muottiin lisätään myöhemmin kanavia, tappeja ja muita yksityiskohtia.

Ajatus lyhyesti:

1. Tehdään keernan rajapinnat pintoina alkuperäisestä kappaleesta

2. Muodostetaan kereasta solidi pinnoista

3. Käytetään keernasolidia muottiosien muokkaukseen Muokkaa osilla -toiminnolla

Lähtötilanne

• Sinulla on valmis kappale (esim. STEP-tuonti), josta muotti ja keerna tehdään.

• Kappale on halkaistu jakopinnan mukaan kahteen muottipuoliskoon (tai vähintään käytössä on kappaleen toinen puolikas).

• Muotista tehdään erillinen kokoonpano, johon:

  • tuodaan kappaleen puolikas referenssiksi

  • mallinnetaan keernan pinnat ja myöhemmin varsinainen keernasolid.

1. Keernan perusidea ja miksi Muokkaa osilla?

Litteroinnin tapauksessa asiakas ei halunnut käyttää Boolean-operaatioita ollenkaan, vaan halusi toimintatavan, joka:

• ei ole herkkä mallin pienille muutoksille

• ei riko riippuvuuksia, kun muottiin lisätään myöhemmin:

  • valu- ja jäähdytyskanavia

  • ohjain- ja kiinnitystappeja

  • muita muottikomponentteja.

Siksi käytetään kahta päätyökalua:

1. Pintamallinnus
   – kopioidaan ja muokataan kappaleen sisä- ja ulkopinnat keernan rajoiksi.

2. Muokkaa osilla
   – käytetään keernasolidia muottipuoliskojen muokkaavana osana.

2. Keernan rajapintojen luonti pintoina

2.1 Tuonti muottikokoonpanoon

1. Luo muotille erillinen kokoonpano.

2. Tuo kappaleen puolikas kokoonpanoon (esim. tuotu STEP-osa).

3. Aseta kappale paikalleen niin, että:

   • jakopinta ja muotin perusrakenteet on helppo hahmottaa

   • keernan paikka nähdään suhteessa muottipuoliskoihin.

2.2 Pintojen valinta ja muokkaus

Keernan rajapinnat tehdään pintamallinnuksella käyttäen mm. seuraavia toimintoja:

• Poista pinta
  – poistetaan turhia pintoja, jotta tarvittavat pinnat saadaan eroteltua.

• Pintalappu / pintalaajennus
  – jatketaan pintoja ohjauskäyrien avulla, jos keernan päädyt tai jakopinnat eivät ole suoria.

• Tarvittaessa luodaan:

  • aputasoja (jakopinnat, keernan päiden tasot)

  • ohjauskäyriä, joihin uudet pinnat sidotaan.

Tyypillinen eteneminen:

1. Valitse kappaleen sisäpinnat, joista muodostuu keernan ulkopinta (tai päinvastoin – riippuu rakenteesta).

2. Poista ylimääräiset pinnat ja täydennä puuttuvat kohdat pintalapuilla.

3. Tee sama keernan toiselle puolelle (esim. ulkopinta vs. sisäpinta).

4. Tarkista, että:

   • kaikki keernan rajat (sivut, päädyt, jakopinnat) ovat mallinnettuna pintoina

   • pintamalli muodostaa suljetun “kuoren” keernalle.

3. Keernan solidin muodostus pinnoista

Kun keernaa vastaava pintamalli on valmis:

1. Käytä komentoa kappaleen muodostus pinnoista (pintamallinnuksen “kappalem muodostus”).

2. Valitse kaikki keernaan kuuluvat pinnat:

   • sisä- ja ulkopinnat

   • päätypinnat

   • jakopinnat.

3. Hyväksy toiminto – tuloksena syntyy solidi keerna.

Tarkistus:

• Avaa kappaleen massatiedot (massa/tilavuus) – jos ohjelma laskee massan, kyseessä on suljettu solidi.

• Jos solidi ei muodostu, tarkista:

  • onko jossain pieni rako pintojen välillä

  • ovatko kaikki pinnat varmasti mukana.

4. Keernan käyttö Muokkaa osilla -toiminnolla

Kun keernasolid on valmis, sitä käytetään muottipuoliskojen muokkaukseen.

4.1 Muokkaa osilla – peruskäyttö

1. Avaa muottikokoonpano, jossa:

   • muottipuoliskot ovat osina

   • keerna on omana osanaan.

2. Valitse komento Muokkaa osilla.

3. Määritä:

   • Muokattava osa = muottipuolisko (esim. muottilevy)

   • Muokkaava osa = keerna.

4. Valitse haluttu muokkaus (esim. poistetaan keernan tilavuus muottilevystä → syntyy keernapesä).

5. Hyväksy toiminto.
   – Muokkaus tallentuu osalle, eikä jää herkäksi boole-riippuvuudeksi.

4.2 Välyksen lisääminen keernan ja muottipesän väliin (offset)

Tarvittaessa keernan ympärille halutaan välys (esim. 2 mm):

• Offset voidaan tehdä:

  • joko keernan pintoihin pintamallinnusvaiheessa

  • tai Muokkaa osilla -toiminnossa, jos offset-vaihtoehto on käytettävissä.

• Esimerkkitapauksessa käytettiin samaa ainevahvuutta kuin kappaleessa
