Suunnitteluautomaattien ulkoisen käyttöliittymän periaate

Video aiheesta

Aiheesta löytyy webinaarivideo Vertex Systems Oy:n internet-sivuilta:

Tämä teksti on generoitu videon litteroinnin perusteella

Suunnitteluautomaattien ulkoinen käyttöliittymä – periaate lyhyesti

Tässä artikkelissa kuvataan, miten Vertex G4:n mittaohjautuvaa 3D-mallia voidaan ohjata ulkoisella käyttöliittymällä – eli Vertex G4:n ulkopuolelle rakennetulla ”ohjauspaneelilla”. Artikkelin luettuasi ymmärrät perusperiaatteen ja sen, mitä osia tarvitaan, jotta ratkaisu toimii.

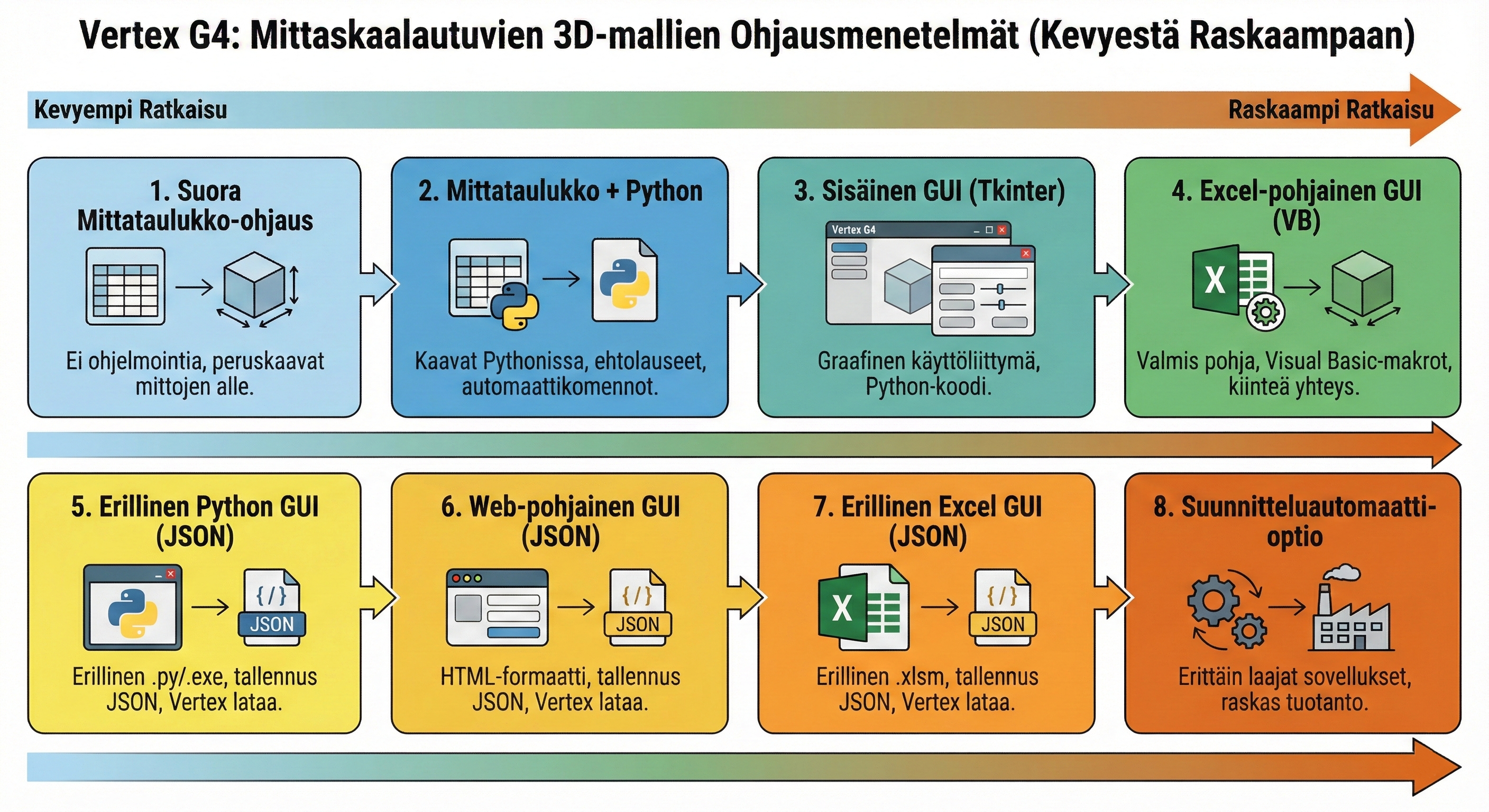

Ohessa kaaviossa, jossa näkyy Vertex G4:n mittataulukolla varustettujen 3d-mallin erilaiset ohjausmenetelmät:

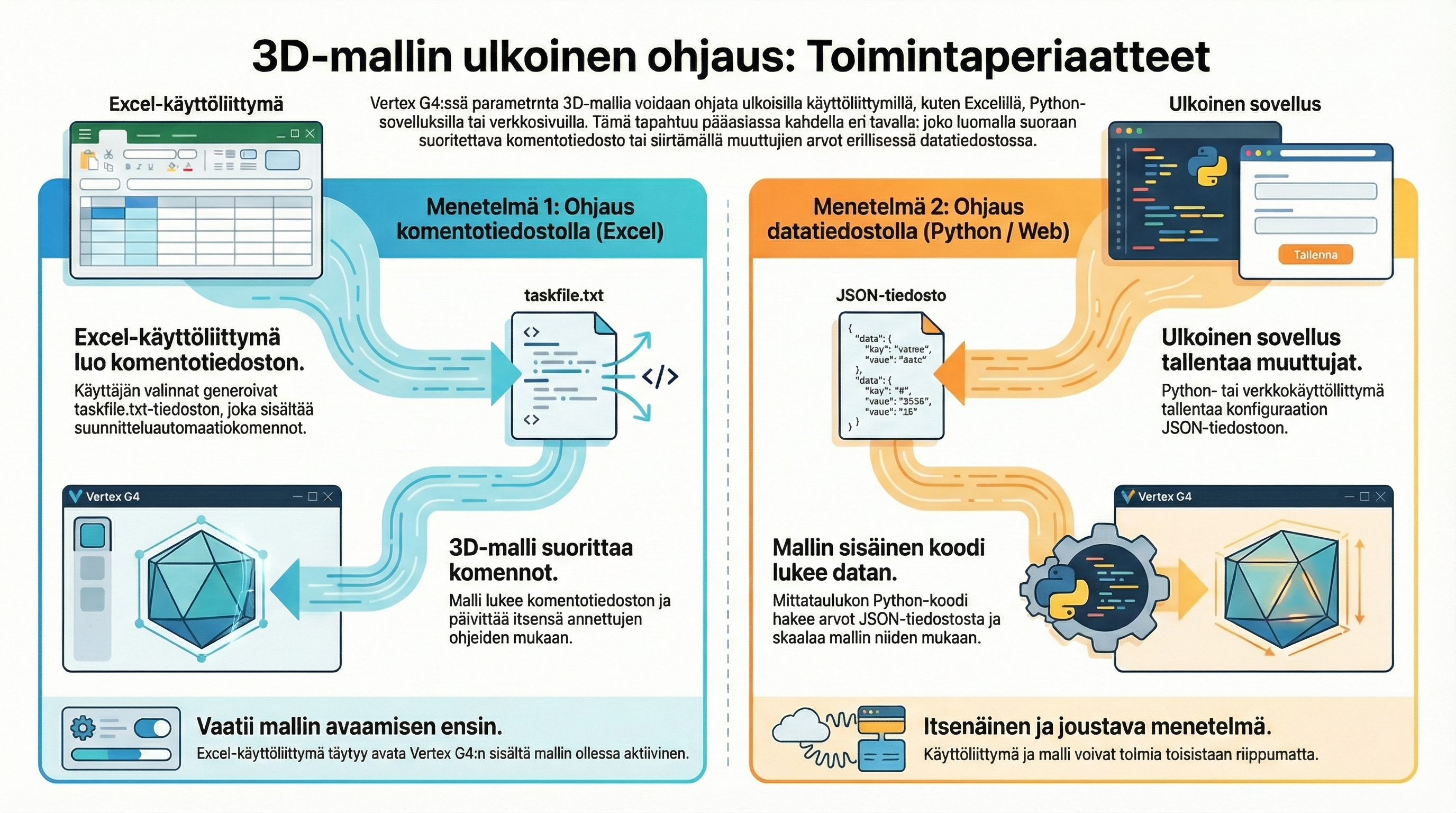

1. Perusidea

Perusajatus on:

3D-malli ja sen suunnitteluautomaatio ovat Vertex G4:ssä, mutta käyttäjä antaa ohjausparametrit (muuttujat) ulkoisen käyttöliittymän kautta.

Käytännössä tämä tarkoittaa:

1. Käyttäjä tekee valinnat ulkoisessa käyttöliittymässä
   – esimerkiksi Excel-taulukossa, Pythonilla tehdyssä ohjelmassa tai selaimessa avautuvalla web-sivulla.

2. Ulkoinen käyttöliittymä tallentaa valinnat tiedostoon, esimerkiksi:

   • taskfile.txt (komentotiedosto)

   • *.json (JSON-tiedosto, ”Jason”)

3. Kun Vertex G4:ssä avataan malli, mittataulukon Python-koodi:

   • lukee tuon tiedoston

   • hakee siitä muuttujien arvot

   • asettaa ne mittataulukkoon

   • ja päivittää mallin (skaalaa / konfiguroi mallin valintojen mukaan).

Suunnitteluautomaation ”äly” (ehtolauseet, osavalinnat, geometriaehdot jne.) pysyy siis edelleen Vertex G4:n mittataulukon komentotiedostossa. Ulkoinen käyttöliittymä huolehtii vain siitä, että käyttäjän valitsemat arvot päätyvät mallille luettavaan muotoon.

2. Arkkitehtuuri – roolit ja vastuut

Kokonaisuus jakautuu kolmeen selkeään osaan:

1. Ulkoinen käyttöliittymä (UI)

   • Excel, Python-ohjelma, web-sivu tms.

   • Kysyy käyttäjältä tarvittavat muuttujat (pituudet, leveydet, tyypit, valinnat, vaihtoehdot jne.).

   • Tallentaa ne tiedostoon sovittuun paikkaan (esim. verkko- tai paikalliskansio).

2. Tietojen siirtomuoto (välikerros)

   • Yleinen ratkaisu:

     • Excel-pohjassa: taskfile.txt (tekstimuotoinen komentotiedosto)

     • Ohjelmoiduissa UI-ratkaisuissa: *.json (JSON-tiedosto)

   • Tälle tiedostolle sovitaan:

     • sijainti (kansio)

     • nimi / nimeämiskäytäntö

     • rakenne (mitä muuttujia tallennetaan ja millä nimillä).

3. Vertex G4 + mittataulukon Python-koodi

   • Malli avataan Vertex G4:ssä.

   • Mittataulukossa oleva Python-koodi:

     • lukee taskfile- tai JSON-tiedoston

     • poimii muuttujien arvot

     • syöttää ne mittataulukon muuttujille

     • ajaa suunnitteluautomaation (komentotiedosto) ja päivittää mallin.

3. Excel-pohjainen ulkoinen käyttöliittymä

Excel-pohjainen ratkaisu on perinteinen ja monelle tuttu:

1. Excel-pohja:

   • Vertex Systems toimittaa valmiin pohjan, jonka voi ladata ja muokata omiin tarpeisiin.

   • Käyttäjä syöttää arvot soluihin (pituudet, tyypit, valinnat).

2. ”Generoi taskfile” -painike:

   • Pohjassa on makro / painike, joka:

     • lukee solujen arvot

     • muodostaa niistä taskfile.txt -tiedoston.

3. Käyttö Vertex G4:n kanssa:

   • Ensin avataan mittaohjautuva malli Vertex G4:ssä.

   • Mallin kautta avataan Excel-pohja.

   • Excelillä generoidaan taskfile.txt.

   • Mallin mittataulukon komentotiedosto lukee taskfile.txt:n ja päivittää mallin.

Huom: Excel-käyttöliittymä on sidottu malliin: se avataan mallista ja toimii sen yhteydessä.

4. Python- ja web-käyttöliittymät (JSON-malli)

Uudempi ja joustavampi tapa on rakentaa käyttöliittymä ohjelmointikielellä tai web-teknologioilla ja käyttää JSON-tiedostoa tiedonsiirrossa:

4.1 Python-pohjainen käyttöliittymä

• Ulkoinen ohjelma (esim. Python + graafinen käyttöliittymä):

  • voi sijaita täysin Vertex G4:n ulkopuolella

  • kysyy käyttäjältä samat dimensiot ja valinnat kuin Excel-pohja.

• Ohjelma tallentaa arvot JSON-tiedostoon, esimerkiksi:

  {
    "A_Pituus": 2500,
    "B_Leveys": 1200,
    "Tyyppi": 2
  }



• JSON-tiedosto sijoitetaan sovittuun hakemistoon (esim. projektikansio).

4.2 Web-käyttöliittymä (selain)

• Käyttöliittymä toteutetaan web-sivuna (HTML/JavaScript).

• Käyttäjä avaa sivun selaimessa (esim. intranet-sivu).

• Sivu:

  • esittää lomakkeen (pituudet, valinnat jne.)

  • tallentaa valinnat JSON-tiedostoon palvelimelle / verkkoasemalle.

4.3 Vertex G4:n rooli JSON-mallissa

Kun 3D-malli avataan Vertex G4:ssä:

1. Mittataulukon Python-koodi:

   • lukee määritellystä kansiosta JSON-tiedoston.

2. Koodi poimii JSON:sta muuttujien arvot.

3. Arvot asetetaan mittataulukkoon.

4. Suunnitteluautomaation komentotiedosto ajaa mallin uusiksi muuttujien mukaisesti.

Tärkeää: Ulkoinen käyttöliittymä (Python, web) on täysin G4:n ulkopuolinen – sitä voidaan käyttää myös silloin, kun mallia ei ole vielä avattu. Varsinainen ”äly” ja mallin skaalaus tehdään silti G4:n sisällä.

5. Miksi JSON?

Litteroinnissa korostetaan JSON-muodon etuja:

• Se on yksinkertainen tekstimuotoinen formaatti, helppo lukea ja kirjoittaa.

• Se on yleisesti käytetty (JavaScriptin ”oma” dataformaatti), joten:

  • sitä tukevat käytännössä kaikki ohjelmointikielet

  • se sopii erinomaisesti ulkoisen ohjelman ja Vertex G4:n väliseksi rajapinnaksi.

• JSON-tiedosto on helppo tarkistaa ja testata:

  • voit avata sen tavallisella tekstieditorilla ja nähdä suoraan mitä arvoja siirtyy.

Siksi JSON on suositeltu tapa, kun tehdään Python- tai web-pohjaisia ulkoisia käyttöliittymiä suunnitteluautomaateille.

6. Yhteenveto – miten periaate toimii käytännössä?

1. Valitse käyttöliittymätekniikka

   • Excel-pohja (perinteinen, mallista avattava)

   • Python-/muu ohjelmointikieli (itsenäinen sovellus)

   • Web-sivu (selainpohjainen UI).

2. Suunnittele mitä muuttujia käyttäjä tarvitsee

   • esim. A_pituus, leveys, tyyppi, lisävarusteet.

3. Toteuta ulkoinen käyttöliittymä

   • lomake kenttineen ja valintoineen

   • tallennus joko taskfile.txt- tai JSON-muotoon.

4. Laajenna Vertex G4:n mittataulukkoa

   • lisää Python-koodi, joka:

     • lukee taskfile/JSON-tiedoston

     • asettaa muuttujien arvot mittataulukkoon.

5. Anna suunnitteluautomaation hoitaa loput

   • komentotiedosto käyttää päivitettyjä arvoja

   • malli skaalautuu ja osat/variantit valikoituvat ehtojen mukaan.

Kun nämä palaset ovat paikoillaan, ulkoinen käyttöliittymä toimii käytännössä vain ”etupaneelina”, jolla käyttäjä tekee valinnat. Varsinainen 3D-mallin äly ja logiikka pysyy Vertex G4:n mittataulukossa, jolloin:

• sama malli voidaan kytkeä useaan eri ulkoiseen käyttöliittymään (Excel, Python, web)

• käyttöliittymää voidaan uudistaa ilman, että itse 3D-mallin suunnitteluautomaatiota tarvitsee kirjoittaa alusta uudelleen.
