Työskentely käyttäen DAE-pintamalleja osana kokoonpanoa

Video

Työskentelystä käyttäen DAE-pintamalleja osana kokoonpanoa löytyy vinkkivideo Vertex Systems Oy:n Youtube-kanavalta. Klikkaa alla olevaa linkkiä.

DAE-pintamallien käyttäminen osana kokoonpanoa

Tämä teksti on generoitu videon litteroinnin perusteella

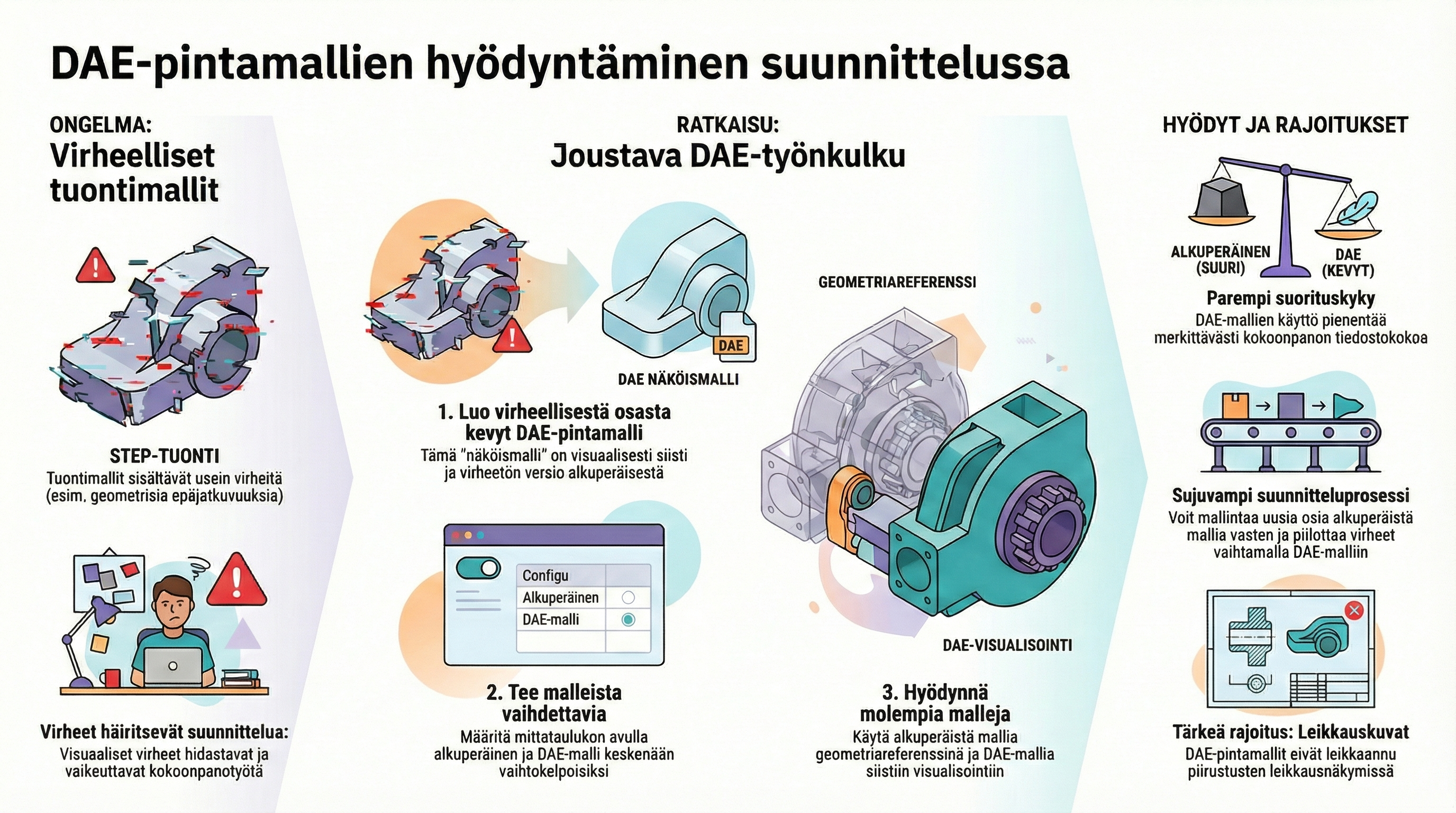

Tämä ohje kertoo, miten Collada-muotoiset (DAE) pintamallit otetaan käyttöön kokoonpanoissa Vertex G4:ssa. Tavoitteena on tuoda raskaita tai virheellisiä verkkogeometrioita (esim. design-tuolit, valmiskomponentit tms.) nopeasti “näköismalleina” ilman, että koko kokoonpanon suorituskyky tai mallinnettavuus kärsii. Menetelmää voi käyttää rinnakkain tavallisten osien (STEP/parametrinen malli) kanssa.

Milloin DAE-pintamalli on järkevä valinta?

• Raskas/virheellinen import: STEP/IGES-tuonti kaatuu tai tuottaa reikäisiä/epäkelpoja pintoja.

• Vain ulkonäkö tärkeä: Osa on kokoonpanossa visuaalinen (ei tarvita piirustusta, koneistusta tai FEA:ta).

• Suorituskyky: Haluat keventää kokoonpanoa (paljon kolmiopintoja → kevyt näköismalli).

• Sekakäyttö: Osa komponenteista pidetään normaaleina malleina (esim. moottori, säiliö), osa tuodaan DAE-näköismalleina (esim. istuimet).

Muista: DAE-pintamallit ovat ei-parametrisia. Niitä ei muokata samalla tavalla kuin natiiveja osia, eikä niistä pidä ottaa mittoja tai massoja tuotantokäyttöön.

Valmistelut ennen tuontia

1. Lähdetiedosto

   • Jos alkuperäinen STEP/IGES ei toimi, vie osa johonkin mesh-työkaluun (esim. Blender/MeshLab) ja vie Collada (DAE)-muodossa.

2. Siistiminen (valinnaista mutta suositeltavaa)

   • Poista turhat osat, yhdistä alikokoonpanoja yhdeksi meshiksi.

   • Decimate/pienennä polygonimäärää maltillisesti (ulkonäkö säilyy).

   • Recalculate normals: korjaa käännetyt normaalit (mustat/läpikuultavat pinnat).

   • Apply transforms: nollaa mittakaava/rotaatio ennen vientiä (skaalaongelmat vähenevät).

Tuonti Vertex G4:ään pintamallina

1. Tuo tiedosto: Tiedosto → Tuo → Valitse DAE (Collada).

2. Asetukset

   • Valitse tuontitapa, joka vastaa tavoitetta: pintamalli / näköismalli / lightweight (termin nimi vaihtelee asennuksissa – idea on, ettei luoda kiinteää, parametrista historiaa).

   • Pidä kolmiopintojen tarkkuus maltillisena: pienempi tessellointi → kevyempi malli.

3. Skaala ja suunta

   • Varmista mittakaava (mm/metri).

   • Korjaa tarvittaessa XYZ-suunnat ja nollaa paikannus.

4. Ulkoasu

   • Aseta materiaali / väri / läpinäkyvyys. Pintamalli näyttää tällöin siistiltä osana kokonaisuutta.

5. Tallenna osakirjastoon (valinnainen)

   • Nimeä selkeästi: Nimi_REF/Visual/DAE.

   • Lisää metatietoihin massaksi 0 ja BOM-poissulku (jos osa on vain visuaalinen).

DAE-osan käyttäminen kokoonpanossa

1. Lisää kokoonpanoon kuten tavallinen osa/komponentti.

2. Kiinnitys

   • Jos DAE-mallissa ei ole käyttökelpoisia referenssejä, luo vastaanottavaan kokoonpanoon apureferenssit (työtasot, akselit, pisteet) ja sido niihin.

   • Tarvittaessa lisää DAE-osaan apukappale (esim. pieni piilokuutio) helpottamaan mate/align-kiinnityksiä.

3. Ryhmittely ja suppressointi

   • Laita pelkät näköismallit omaan komponenttiryhmään (esim. Visual).

   • Suurissa kokoonpanoissa suppress tai näytä/piilota ryhmänä.

Parhaat käytännöt

• Nimeä selkeästi: Osa_nimi (Visual) → vältät sekaannukset tuotanto-osiin.

• LOD-ajattelu: tee tarvittaessa kaksi versiota:

  • Visual-Low (työskentelyyn) ja Visual-High (renderöintiin).

• Sekakäyttö toimii: tuo kriittiset osat normaalisti (STEP/parametrinen) ja ongelmalliset vain DAE-näköismalleina.

• Vältä tuotantokäyttöä: älä perusta mitoitusta, koneistusta tai lujuuslaskentaa DAE-pintaan.

Pikaohje (checklist)

1. Hanki lähde (STEP/obj/etc.) → siisti mesh-työkalussa → vie DAE.

2. Tuo Vertexiin pintamallina / lightweight-näköismallina.

3. Tarkista skaala ja suunta, aseta materiaali.

4. Tallenna kirjastoon nimellä … (Visual) ja sulje BOM & massa.

5. Lisää kokoonpanoon, kiinnitä apureferensseillä.

6. Ryhmitä visual-osat, käytä LOD-versioita tarvittaessa.

Usein kysyttyä

Voiko DAE-osan mittoja muuttaa Vertexissä?
Ei parametristi. DAE on pintaverkko. Muokkaukset tehdään lähteenä olevassa mesh-työkalussa ja tuodaan uudelleen.

Näkyvätkö DAE-osat piirustuksissa?
Kyllä näkyvät, mutta ne ovat tarkoitettu visuaalisiksi. Älä perusta kriittisiä mittoja niihin.

Voinko käyttää DAE-osia renderöintiin?
Kyllä – näköismallit soveltuvat hyvin visualisointiin ja layout-kuviin.

Yhteenveto

DAE-pintamallit ovat tehokas tapa liittää visuaalisesti rikkaat mutta teknisesti kevyet komponentit kokoonpanoon. Pidä ne erillään tuotanto-osista, kiinnitä apureferenssein ja hallitse polygonimäärää. Näin saat sujuvan työskentelyn ja siistin ulkoasun ilman että kokoonpano raskautuu tai laatu kärsii.
