Toisesta järjestelmästä tuodun kokoonpanon osien ja alikokoonpanojen tallentaminen erillisiksi STP-, ja SAT- tiedostoiksi

Video

Aiheesta löytyy video Vertex Systems Oy:n Youtube-kanavalta:

Tausta

Vertex G4-käyttäjällä voi tulla välillä tarve tallentaa ohjelmaan tuodun (STP, SAT, SolidWorks, IFC) toisessa järjestelmässä mallinnetun kokoonpanon osia tai alikokoonpanoja erikseen STP-formaatissa.

Tähän ei ole olemassa Vertex G4:ssä yhtä komentoa, mutta ohessa löytyy ohjeet, miten toimenpide onnistuu suhteellisen nopeasti samalla sekä STP, että SAT-formaattiin.

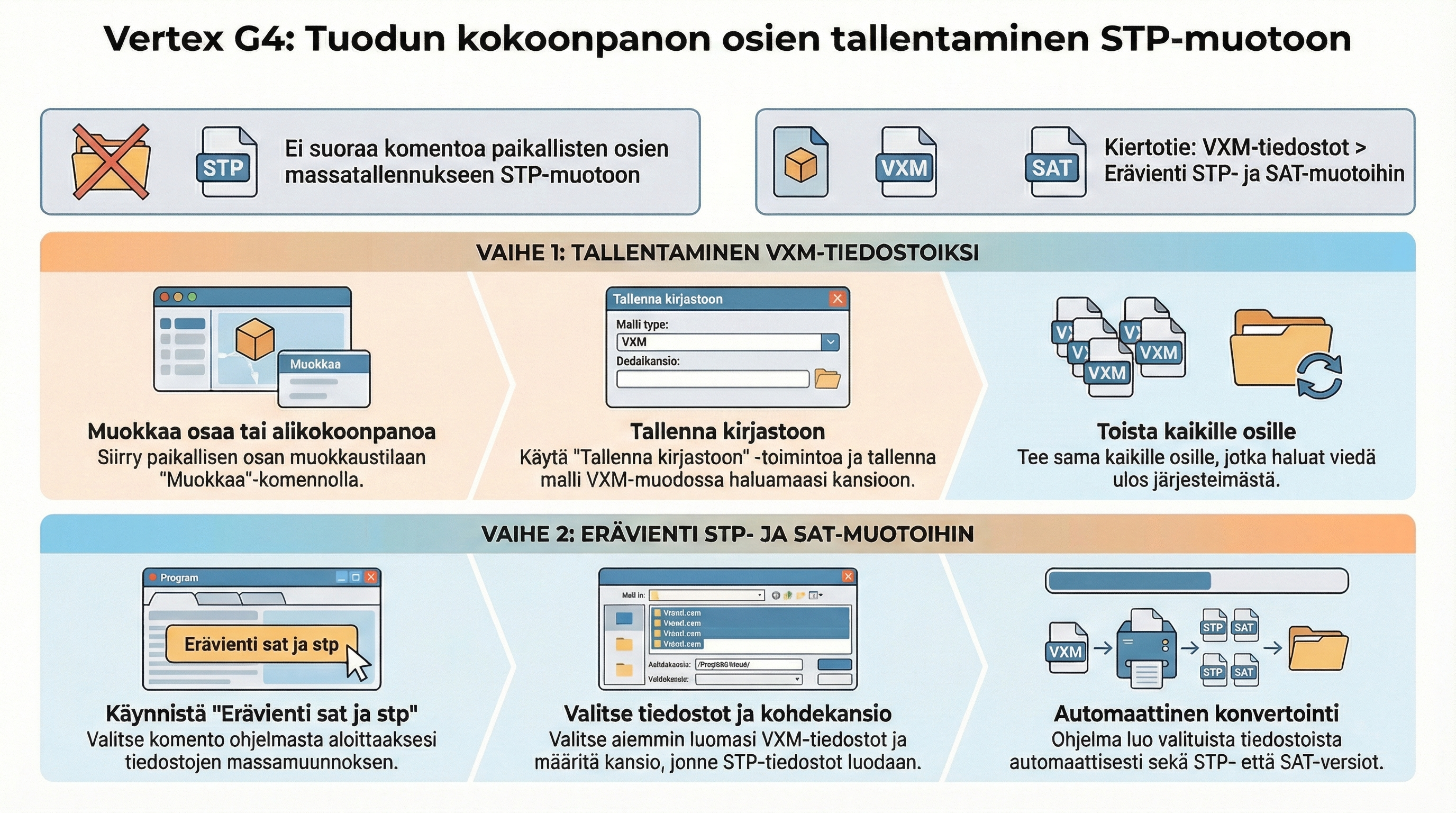

Vaiheet operaation suorittamiseen

Vaihe 1. Yksittäisen osan tai alikokoonpanon tallentaminen vxm-tiedostoksi

Koska tuodussa kokoonpanossa kaikki osat ja alikokoonpanot ovat paikallisia osia/kokoonpanoja, niitä ei pysty suoraan tallentamaan normaalisti edes VXM-muodossa Vertex G4:n sisällä, käytetään oheista tekniikkaa lopputuloksen saavuttamiseen.

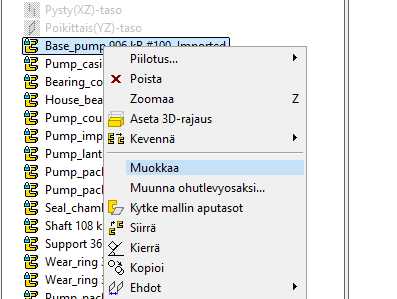

• Siirry “Muokkaa”-komennolla paikallisen osan tai kokoonpanon muokkaus-tilaan.

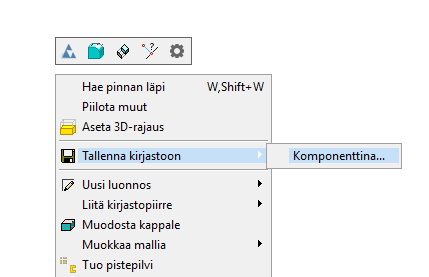

• Tallenna ko. 3d-malli nyt erikseen haluttuun kansioon “Tallenna kirjastoon”-komennolla

• Toista tämä toiminto kaikkien osien ja alikokoonpanojen kanssa niin, että sinulla on kaikista haluamistasi osista tai alikokoonpanoista VXM-formaatin mallit samassa kansiossa.

Vaihe 1. STP- ja SAT-tiedostojen erävienti kansioon

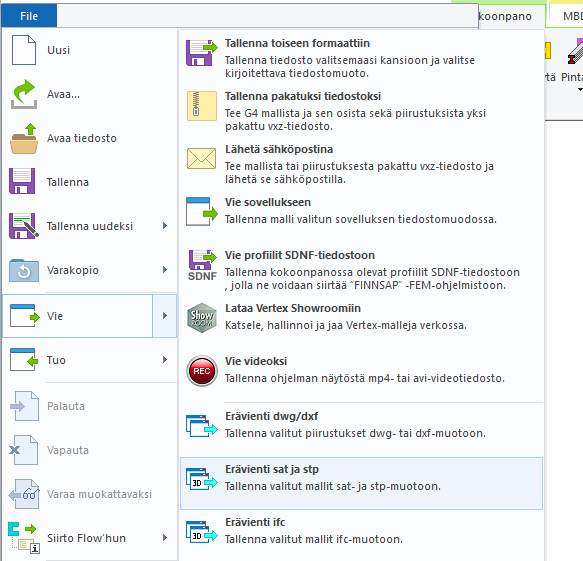

• Erävienti tapahtuu komennolla “Erävienti sat ja stp”

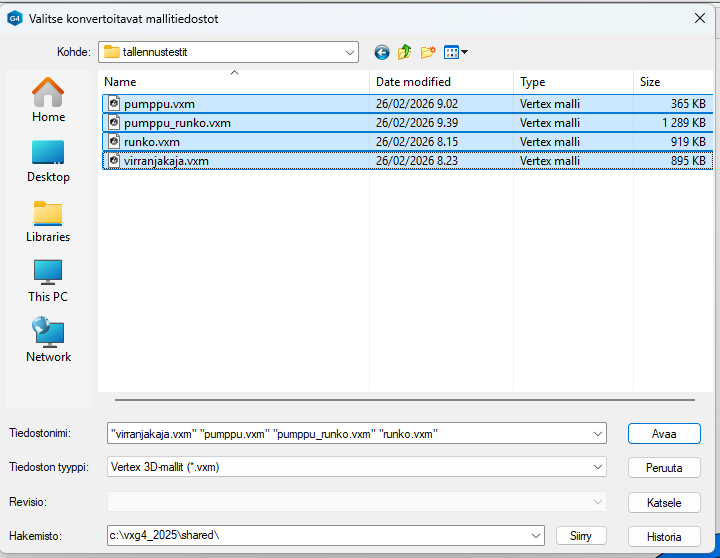

• Valitse kansiosta tiedostot, jotka haluat konvertoida.

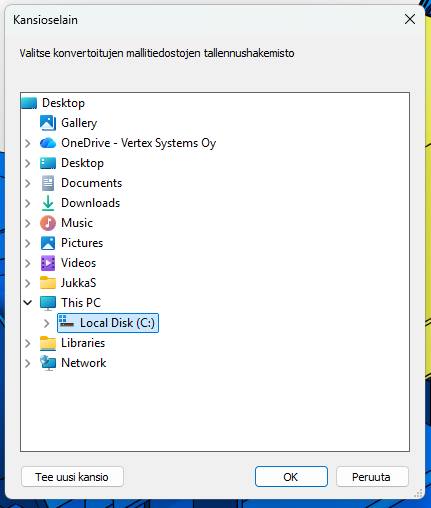

• Valitse tämän jälkeen vielä kansio, mihin tiedostot konvertoidaan

Ohjelma konvertoi tämän jälkeen kaikista tiedostoista sekä STP- että SAT-formaatissa tiedostot.
