Taustaa
Käyttäjillä voi olla välillä tilanteita, että jostain 3d-mallista on olemassa vain 3d pdf-formaatissa oleva tiedosto, eikä ole olemassa mitään varsinaista siirtotiedosto-formaatissa olevaa 3d-mallia.
Ensimmäinen vaihtoehto on lähteä mallintamaan osaa tai kokoonpanoa alusta. Tämä on kuitenkin aikaavievä prosessi ja mallinnusvirheet tällaisessa tilanteessa ovat oma riskinsä.
Tarve olisi kuitenkin saada ko. malli osaksi jotain isompaa kokoonpanoa (layout yms.).

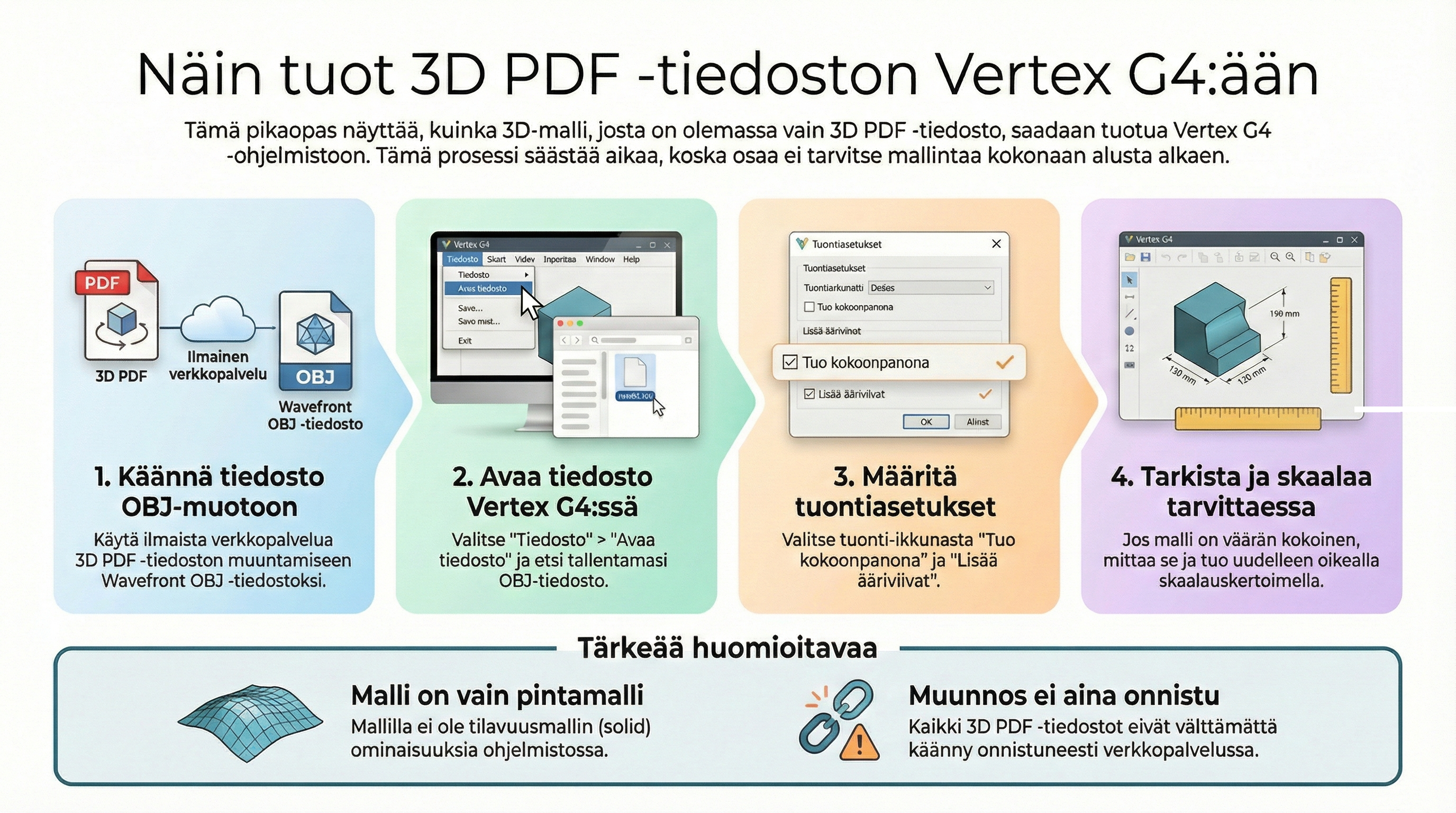

Ohessa vaiheet, miten saat 3d pdf-tiedoston tuotua pintamallina Vertex G4:n sisälle.
Vaiheet
-

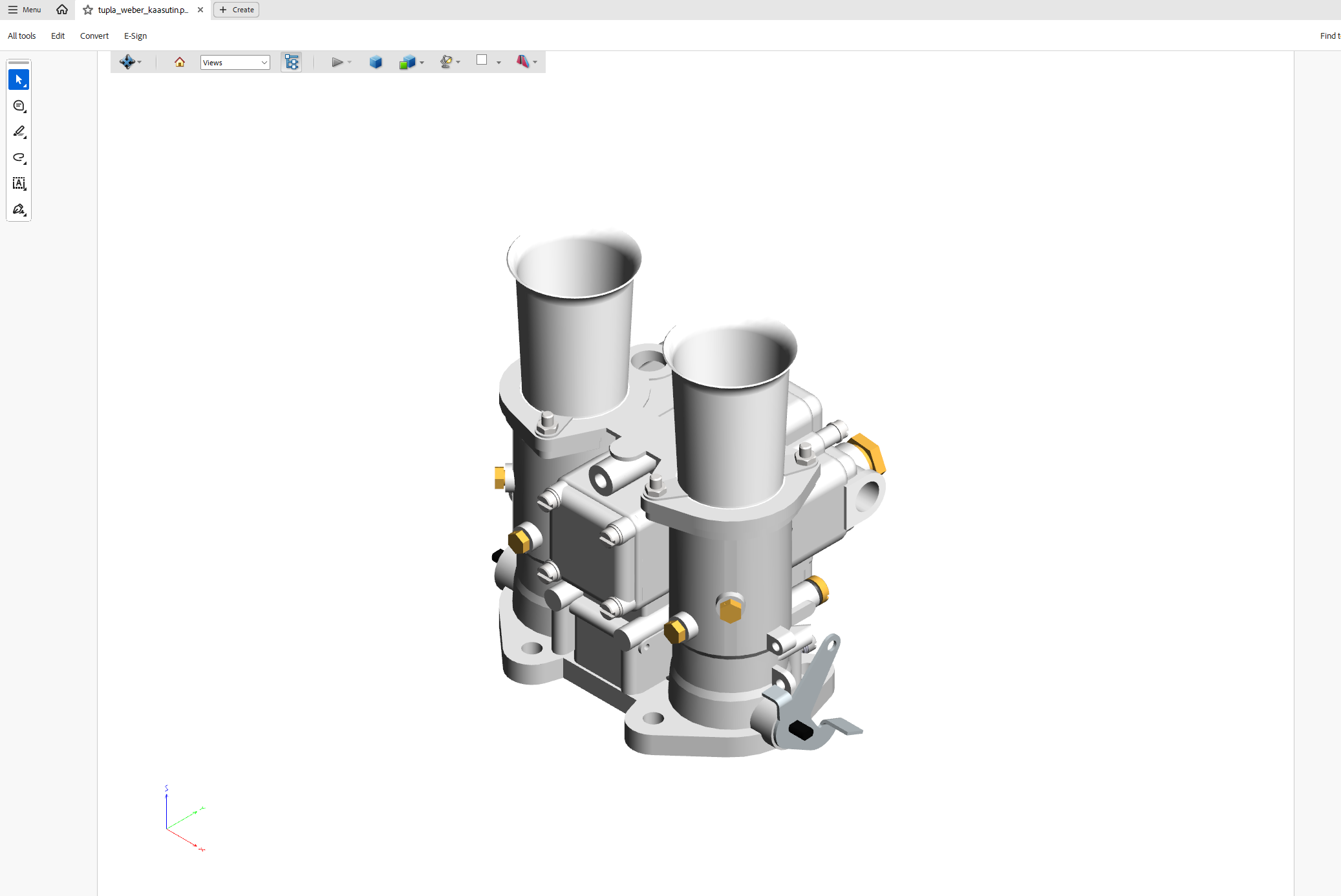

Ensimmäisessä vaiheessa on olemassa 3d pdf-tiedosto, jonka haluamme kääntää Vertex G4:n ymmärtämään muotoon
-
Lataa sama tiedosto ilmaiseen käännöspalveluun: Acrobat 3D PDF to Wavefront OBJ: online Acrobat 3D PDF to Wavefront OBJ converter for free
-
Käännä 3d pdf-tiedosto OBJ-muotoon ja tallenna haluamaasi kansioon tietokoneellasi
-

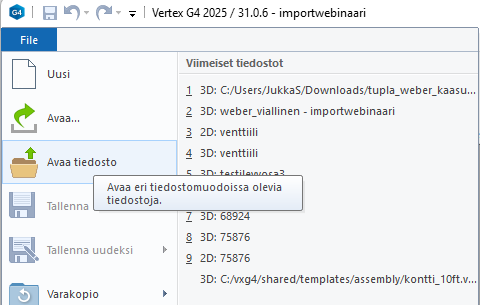

Avaa tämän jälkeen Vertex G4 ja “Tiedosto”, “Avaa tiedosto”
-
Hae tallennettu OBJ-tiedosto lataa se Vertex G4:n sisälle
-

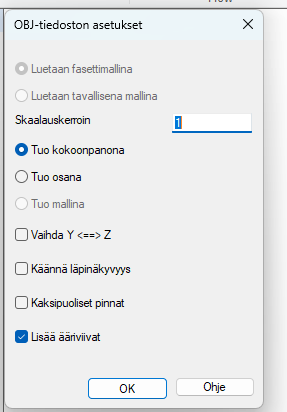

Tuontiasetuksissa valitse “Tuo kokoonpanona” ja “Lisää ääriviivat”
-
Oletuksena skaalauskerroin on 1
-
Jos malli ei ole oikeassa koossa tuotuna, mittaa mallin joku tiedossa oleva mitta ja tuo malli uudestaan skaalattuna mitan mukaan
-

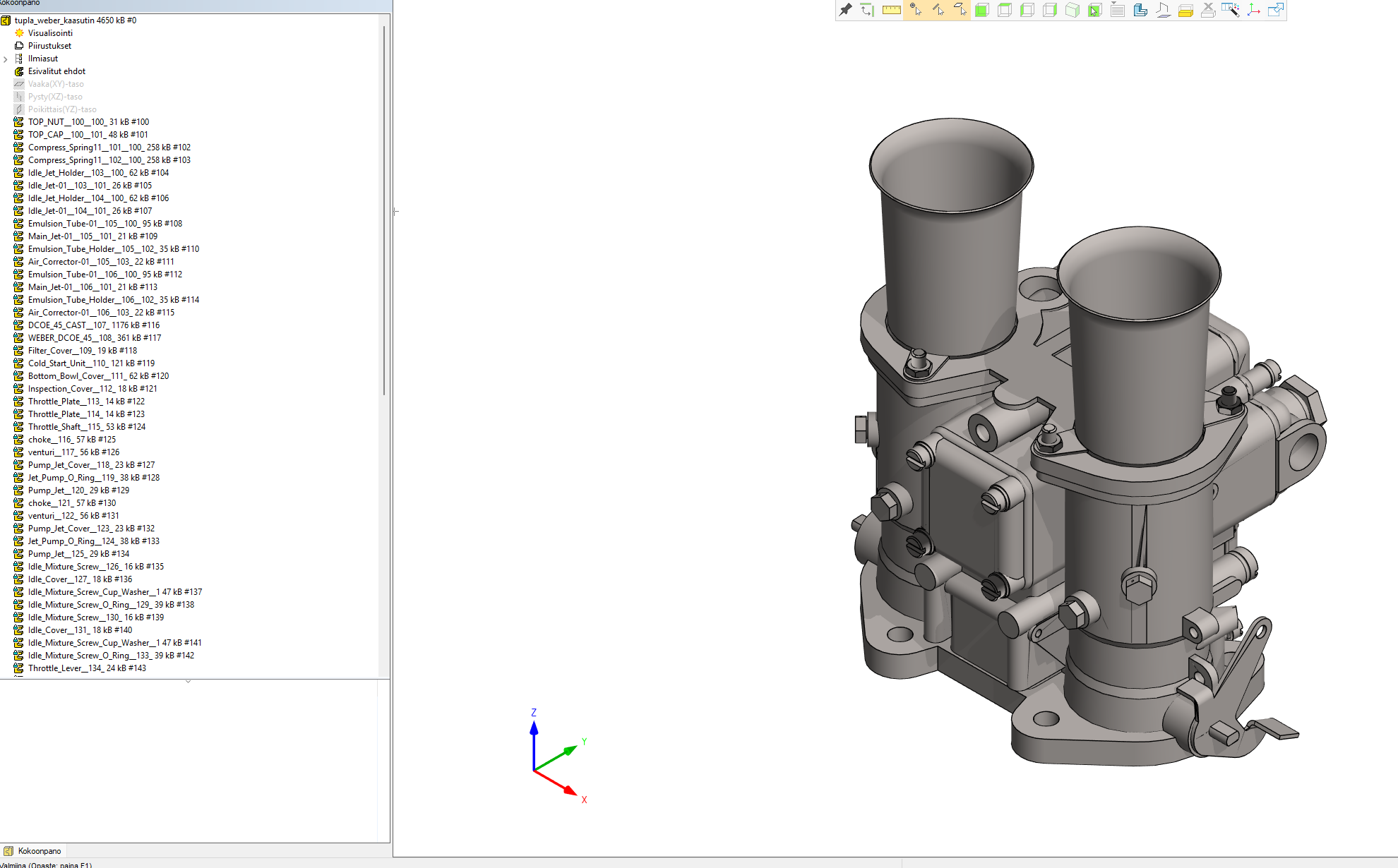

Mallissa on mukana myös erilliset osat
-
HUOM: Malli on pintamalli, eli kaikki tilavuus (solid)-mallille ominaiset ominaisuudet eivät toimi!
HUOM2: Kaikki 3d pdf-tiedostot eivät aina käänny ko. palvelulla toiseen tietostomuotoon!
Video aiheesta löytyy Vertexin Youtube-kanavalta:
3D pdf-tiedoston avaaminen Vertex G4:ssä
