Tuotujen 3D-mallien ACIS-virheiden korjaaminen


Video

Tuotujen 3D-mallien ACIS-virheiden korjaamisesta löytyy vinkkivideo Vertex Systems Oy:n Youtube-kanavalta. Klikkaa alla olevaa linkkiä.


Tämä teksti on generoitu videon litteroinnin perusteella

Tuotujen 3D-mallien ACIS-virheiden korjaaminen Vertex G4:ssä

Tämän ohjeen avulla korjaat tuoduista malleista (STEP/IGES/SAT/Parasolid ym.) löytyvät ACIS-virheet ja saat mallin takaisin ehjäksi kiinteäksi kappaleeksi (solid). Vaiheet on kirjoitettu niin, että voit edetä ylhäältä alas – kohdat 1–3 riittävät usein jo yksinään.

1) Aloitus: tuo malli sopivilla asetuksilla

Tiedosto → Tuo…

  • Valitse lähde (STEP/IGES/SAT).

  • Tuo malli osana (ei kokoonpanona), jos epäilet virheitä – ongelmat korjataan aina osatasolla.

Vinkki: Jos mallin mittakaava on väärä, korjaa se ennen korjauksia.

2) Virheanalyysi: paikanna ongelmat

Työkalut / Geometria → Virheanalyysi

  • Aja tarkistus osalle.

  • Tyypilliset ilmoitukset:

    • Aukot/raot (open edges, gaps)

    • Päällekkäiset/ristiriitaiset pinnat (overlaps, self-intersections)

    • Ei-manifold-reunat (non-manifold)

    • Rikkinäiset reunageometriat (bad edges)

Kirjaa talteen, missä kohdissa virheet esiintyvät.

3) Automaattikorjaus (Heal/Stitch)

Työkalut / Geometria → Eheytys

  • Suorita seuraavassa järjestyksessä:

    1. Sulje pienet raot.

    2. Korjaa katkoreunat ja geometriapoikkeamat.

    3. Poista itsensä leikkaavat pinnat.

  • Jos sulkeminen ei onnistu: kasvata toleranssia pykälä kerrallaan

Tavoite: saat pintamallin kiinteäksi (solid). Jos ei onnistu, jatka kohtaan 4.

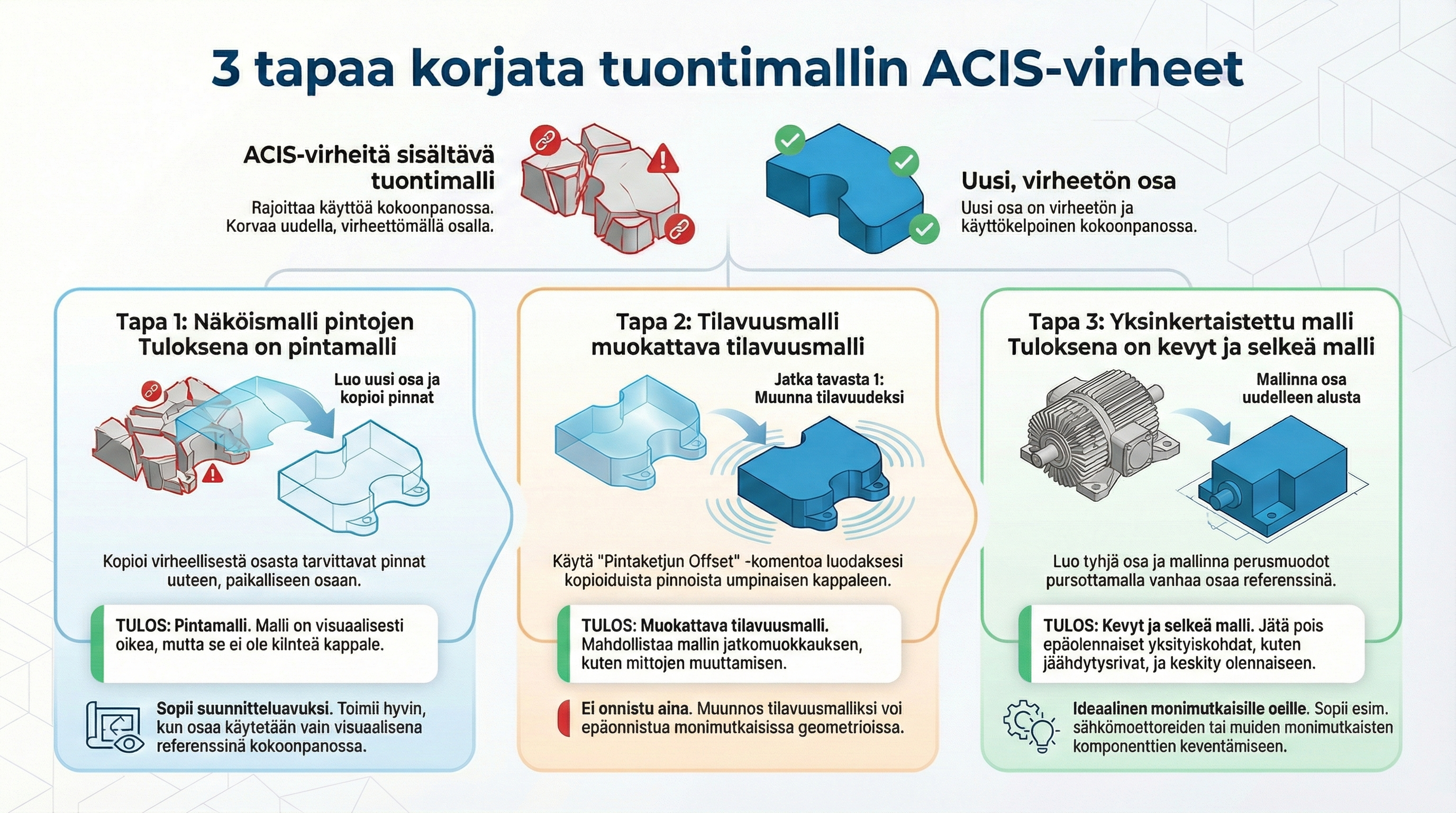

4) Manuaalinen korjaus: aukkojen paikkaus ja heikot kohdat

Tyypilliset työkalut

  • Piirteiden tunnistus → Poista pyöristykset/reiät/urien pienet detaljit
    – Defeature helpottaa mallin eheytymistä.

  • Pintojen lisäys/korvaus (Replace/Add Surface)
    – Luo uusi taso/kaareva pinta ja Trim/Extend sopivaksi, sitten Stitch.

  • Rebuild/Repair edge
    – Rakenna rajaviiva uudelleen, jos reunageometria on rikki.

  • Split body / Leikkaa ongelma-alue erilleen
    – Korjaa paikallisesti ja liitä takaisin (Knit/Stitch).

Vinkki: Aloita poistamalla ongelmalliset pyöristykset ja pienet reiät; lisää ne takaisin vasta lopuksi tarvittaessa.

5) Jos ongelma jatkuu

Kokeile seuraavaa järjestyksessä:

  1. Nosta/laske korjaustoleranssia, mutta vältä liian suurta arvoa, joka muuttaa muotoja.

  2. Tuo eri muodossa/versiossa (esim. SAT (ACIS) vs. STEP AP214/AP242).

  3. Jaa malli osiin, korjaa palat erikseen, yhdistä lopuksi.

  4. Kevennä (poista turhat detaljit) ja yritä eheytys uudelleen.

  5. Viimeinen keino: käytä pintamallina (proxy) kunnes lähdetiedosto saadaan korjattua alkuperäisestä järjestelmästä.

6) Hyvät käytännöt (checklist)

  • Osakohtaisesti: korjaukset tehdään osille, ei kokoonpanolle.

  • Pienennä kompleksisuutta: poista pienet pyöristykset, tekstit ja mikoreiät.

  • Toleranssi järkeväksi: 0,01–0,1 mm – liian suuri arvo voi vääristää muotoa.

  • Yhtenäiset pinnat: korvaa rikkonaiset pinnat uusilla siisteillä pinnoilla.

  • Versiot: jos mahdollista, pyydä toimittajalta SAT/STEP toisella versiolla.

  • Dokumentoi: tallenna väliversiot (v1_fix, v2_fix…), jotta voit palata toimivaan vaiheeseen.

Yhteenveto

ACIS-virheet ratkeavat useimmiten kolmella askeleella: Virheanalyysi → Automaattinen eheytys → Paikallinen pintakorjaus & defeature. Kun työskentelet osatasolla, hallitulla toleranssilla ja poistat pienet detaljit ennen eheytyksiä, saat mallin lähes aina takaisin ehjäksi kiinteäksi kappaleeksi.
