Puolileikkaus ja mitoitus

Video

Puolileikkaukseen ja mitoitukseen löytyy vinkkivideo Vertex Systems Oy:n Youtube-kanavalta. Klikkaa alla olevaa linkki.

Puolileikkaus ja mitoitus

Tämä teksti on generoitu videon litteroinnin perusteella

1) Puolileikkaus – mitä se on?

Puolileikkaus (half section) näyttää katsottavan näkymän toisen puoliskon leikkauskuvana ja toisen puoliskon normaalina ulkopintana. Se on erityisen hyödyllinen symmetrisissä kappaleissa: saat näkyviin sisämuodot ilman, että koko näkymä muuttuu leikkaukseksi.

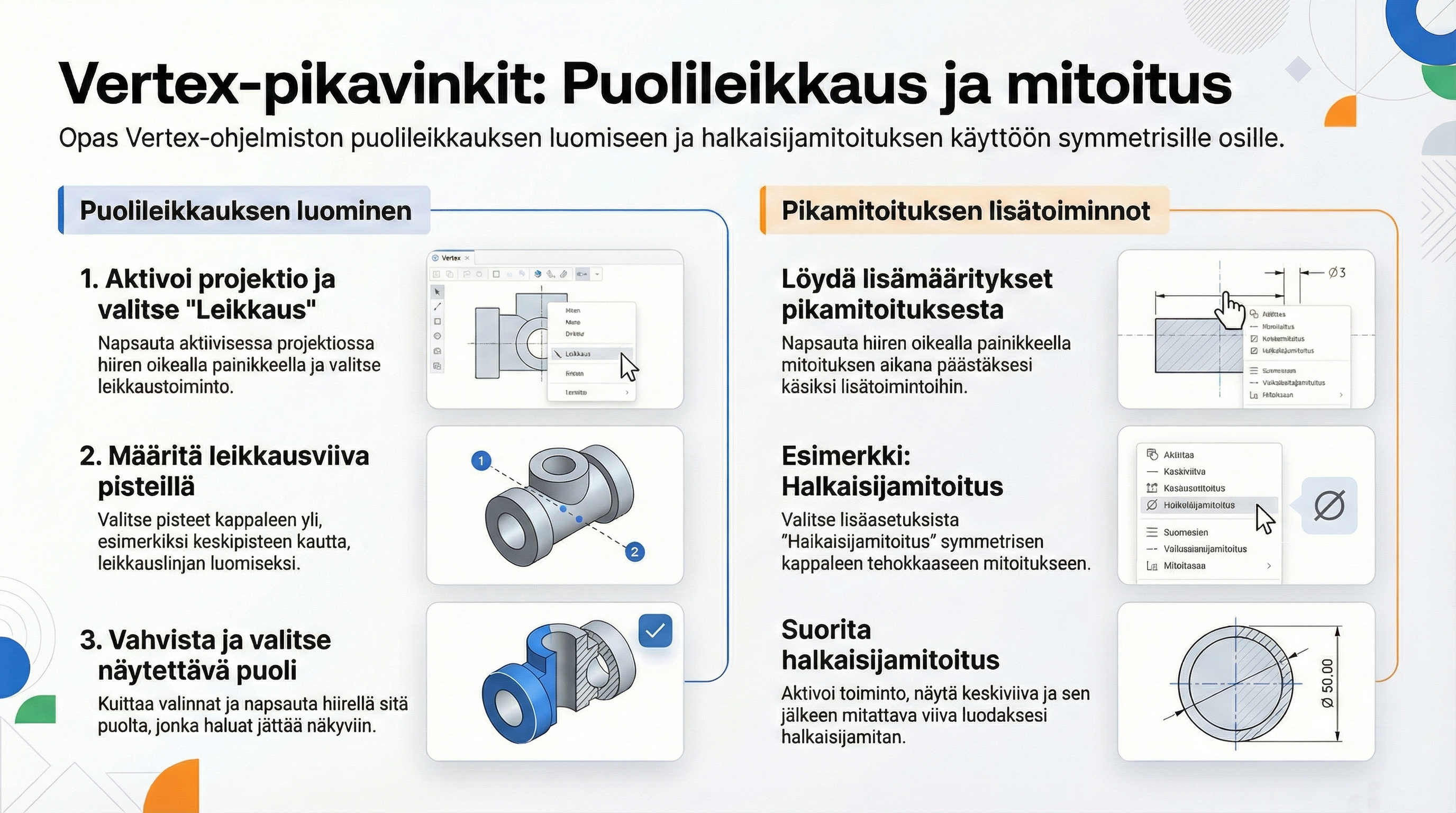

2) Puolileikkauksen tekeminen vaihe vaiheelta

1. Aktivoi projektionäkymä
   – Valitse piirustuksessa se näkymä, johon puolileikkaus tehdään.

2. Käynnistä leikkaus
   – Valitse Leikkaus-toiminto (hiiren oikea avaa usein lisää asetuksia).

3. Määritä leikkausviiva

   • Napsauta 1. piste aihion ulkopuolelta.

   • Vie leikkausviiva muotoviivan/ääriviivan yli ja tarvittaessa keskiviivan kautta.

   • Lukitse tarvittaessa suunta (esim. pysty/vaaka) ennen 2. pistettä.

   • Vahvista (yleensä keskimmäinen/Enter), jolloin leikkausviiva syntyy.

4. Valitse puoli

   • Kun ohjelma pyytää, valitse hiirellä se puoli, joka leikataan näkyviin.

   • Hyväksy valinta (OK).

   • Huomio: toinen leikkausviivan puolikas voi kulkea “ilmassa” (ei osu kappaleeseen) – tämä on puolileikkauksessa normaalia.

5. Sijoita selitteet

   • Leikkauksen kirjaimet/nuolet voi siirtää käsin parempaan paikkaan, jos ne osuvat huonosti.

   • Tarvittaessa siirrä myös leikkausviivaa tai -tekstiä, jotta piirros pysyy selkeänä.

Vinkkejä onnistumiseen

• Käytä keskipiste-/keskiviiva-poimintaa: ohjelma tunnistaa keskiviivan, mutta varmista osuma zoomaamalla.

• Jos viiva “tarttuu” vääriin kohtiin, liiku hieman ja toista poiminta – tai vaihda hetkeksi poimintatapaa (hiiren oikea → asetukset).

3) Mitoitus puolileikkauksessa

Puolileikkauksen jälkeen mitoitat näkymän kuten normaalisti. Kaksi käytännönläheistä tapaa:

A. Pikamitoitus (suositeltu aloitus)

1. Valitse Pikamitoitus piirustustyökaluista.

2. Avaa lisämääritykset (hiiren oikea pienen kolmi-/suorakulmiosymbolin kohdalta).

3. Hyödynnä asetuksia:

   • Automaattinen mitoitussuunta / X-suunta / Y-suunta

   • Lukitus mitan suuntaan

   • Sulut, tuumat (jos tarpeen)

   • Halkaisijamitoitus (symmetrisille/keskiviivallisille muodoille)

Tärkeää halkaisijamitoista:
Halkaisijamitoissa valintajärjestyksellä on merkitystä. Varmista, että poimit keskiviivan ja ympyrän/kaaren oikeassa järjestyksessä, jotta ohjelma tulkitsee mitan halkaisijaksi eikä säteeksi. Jos tulos on väärä, peru ja toista valinnat päinvastaisessa järjestyksessä.

B. Tavallinen mitoitus

• Kun pikamitoitus on tehnyt "rungon", vaihda tarvittaessa Tavalliseen mitoitukseen hienosäätöä varten.

• Muista, että viimeisin käytetty mitoitusvalinta jää päälle – vaihda työkalua tietoisesti, ettet mittaa vahingossa väärällä asetuksella.

Käytännön niksejä

• Jos ohjelma “ottaa kiinni” keskelle silloin kun et halua, vaihda hetkeksi poimintaa tai siirrä kursori uudelleen ja toista poiminta.

• Halkaisijamitat puolileikkauksessa ovat selkeitä, kun keskiviiva on näkyvissä ja tunnistettavissa. Lisää keskiviiva tarvittaessa.

4) Laadukas lopputulos – tarkistuslista

• Leikkausviiva kulkee loogisesti: ylittää muotoviivan ja viittaa selkeästi leikattuun puoliskoon.

• Leikattu puoli näyttää sisämuodot; leikkaamaton puoli säilyy ulkonäkönä.

• Leikkausmerkinnät (kirjain/nuoli) ovat luettavissa eivätkä peitä tärkeitä yksityiskohtia.

• Keskiviivat ja symmetriaviittaukset ovat näkyvissä halkaisijamittoja varten.

• Pikamitoituksen lisämääritykset (suunta, lukitus, halkaisija) on hyödynnetty.

• Valintajärjestys (keskiviiva ↔ kaari/ympyrä) tuottaa oikean halkaisijamerkinnän.

• Lopuksi: mittatekstit ja -viivat on siistitty (tasaiset etäisyydet, ei päällekkäisyyksiä).

5) Yleisimmät kompastuskivet (ja nopeat korjaukset)

• Halkaisijamerkki puuttuu → Tee valinnat uudelleen päinvastaisessa järjestyksessä tai varmista, että keskiviiva poimitaan oikein.

• Leikkausviiva ei osu kappaleeseen → Puolileikkauksessa toinen viivan puolisko saa kulkea “ilmassa” – tämä on normaalia.

• Mitat tarttuvat vääriin kohtiin → Vaihda mitoitus-/poiminta-asetusta hiiren oikealla, zoomaa lähemmäs ja toista poiminta.

• Viimeisin työkalu jää päälle → Vaihda tietoisesti Tavalliseen mitoitukseen tai Pikamitoitukseen tilanteen mukaan.

6) Pika-muistilista

• Puolileikkaus: leikkausviiva → valitse leikattava puoli → siisti merkinnät.

• Pikamitoitus: avaa lisämääritykset (hiiren oikea) → suunta/lukitus/halkaisija.

• Halkaisija: valintajärjestys ratkaisee (keskiviiva vs. kaari/ympyrä).

• Siistiminen: tarkista välistykset, keskiviivat ja luettavuus.
