Käytännön esimerkkejä konseptisuunnittelusta

Video

Käytännön esimerkkejä konseptisuunnittelusta löytyy vinkkivideo Vertex Systems Oy:n Youtube-kanavalta. Klikkaa alla olevaa linkkiä.

Ideasta valmistukseen

ämä lähdemateriaali tarkastelee tuotekehitystä ja konseptisuunnittelua kahden käytännön esimerkin kautta, joissa perinteinen luonnostelu yhdistyy nykyaikaiseen 3D-mallinnukseen. Ensimmäinen tapaus kuvaa linja-auton kattoluukun innovointia, jossa monimutkainen mekanismi korvattiin yksinkertaisella ja toimivalla jousirakenteella. Toisessa esimerkissä esitellään asfalttiaseman logistinen konsepti, joka perustuu standardoituun merikonttimitoitukseen helpottamaan maailmanlaajuisia kuljetuksia. Molemmissa tapauksissa korostetaan idean visualisointia, prototyyppien testausta ja patentointia osana onnistunutta suunnitteluprosessia. Teksti painottaa, kuinka Vertex G4 -ohjelmisto ja kevyet mallinnustavat auttavat viemään tuoteideat nopeasti luonnoksista valmiiksi, markkinoitaviksi tuotteiksi. Lähde osoittaa, että toimiva konsepti vaatii sekä luovaa ongelmanratkaisua että kykyä esittää ratkaisut päätöksentekijöille vakuuttavasti.

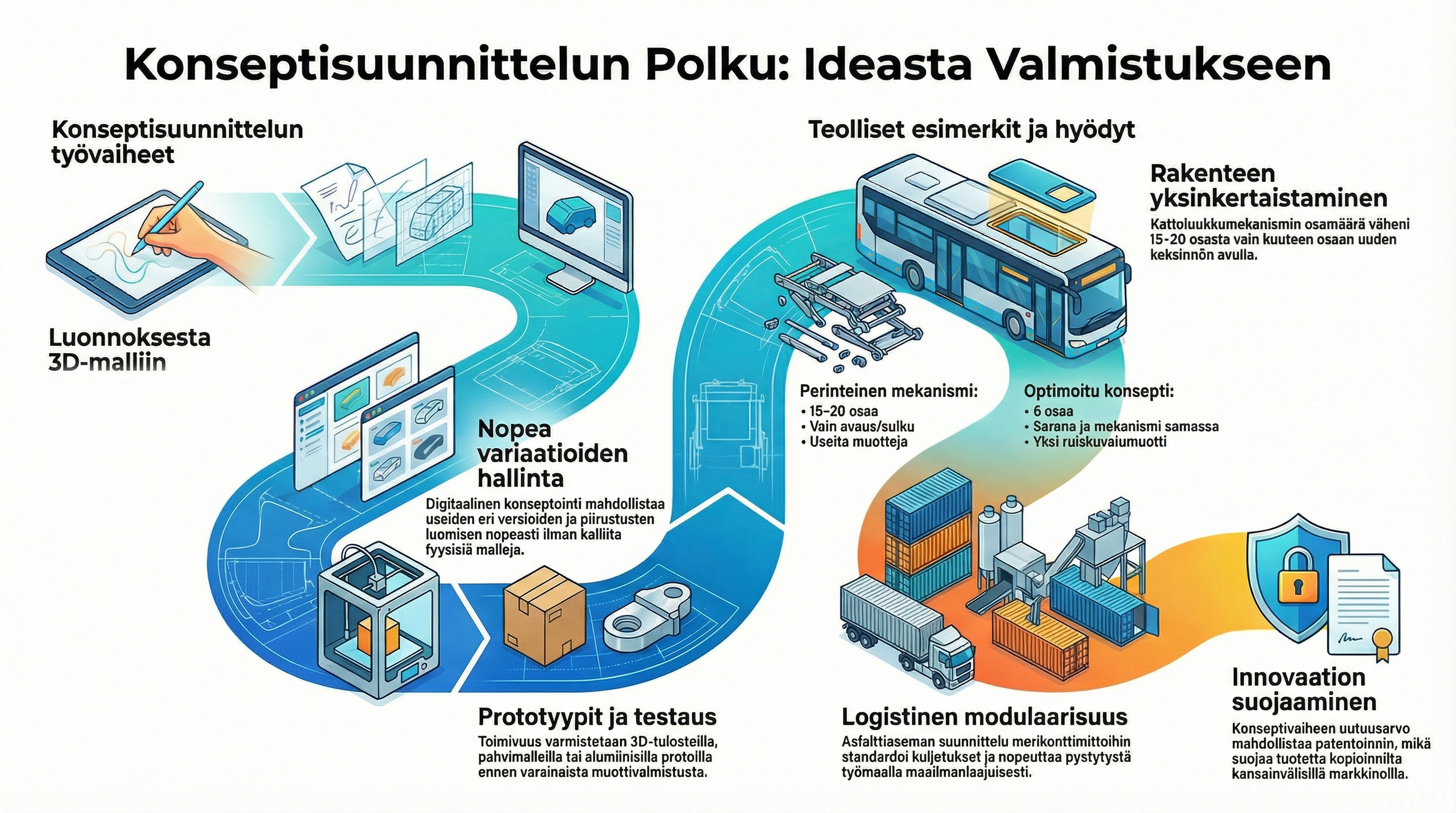

konseptisuunnittelun eri vaiheista paperiluonnoksista valmiiseen tuotteeseen.

Lähdeaineiston perusteella konseptisuunnittelu etenee tyypillisesti ideasta ja paperiluonnoksista kohti tarkempaa 3D-mallinnusta, prototyyppejä ja lopullista tuotetta. Prosessi vaihtelee hieman teollisuudenalan (esim. muoviteollisuus vs. raskas terästeollisuus) mukaan, mutta päävaiheet ovat samankaltaiset.

Tässä on kuvaus konseptisuunnittelun vaiheista aineistossa esiteltyjen esimerkkien (linja-auton kattoluukku ja asfalttiasema) valossa:

1. Ideointi ja tarpeen määrittely

Suunnittelu alkaa ongelman tai tarpeen tunnistamisesta.

• Lähtökohta: Idea voi syntyä asiakkaan tarpeesta tai markkinatilanteesta. Esimerkiksi kattoluukun kohdalla tarvittiin Yhdysvaltain markkinoille sopiva, turvallisuusstandardit täyttävä mekanismi. Asfalttiaseman tapauksessa idea syntyi messuilla Saksassa, kun haluttiin kehittää tuote, joka olisi logistisesti helppo kuljettaa merikonteissa.

• Oivallus: Usein prosessi vaatii ns. "lampun syttymisen" eli keksinnöllisen oivalluksen, jolla ongelma ratkaistaan yksinkertaisemmin kuin kilpailijoilla.

2. Luonnostelu (Paperi ja kynä)

Ennen tietokonemallinnusta ideaa hahmotellaan usein perinteisesti paperille.

• Skissaus: Paperiluonnoksilla tutkitaan mekaniikkaa, geometriaa ja toimintaperiaatteita nopeasti.

• Ongelmanratkaisu: Paperilla voidaan pyöritellä eri vaihtoehtoja ja hylätä toimimattomat ideat ennen raskaampaa suunnittelua.

3. Alustava mallinnus ja varhaiset prototyypit

Kun idea on hahmoteltu, siitä tehdään ensimmäisiä fyysisiä tai digitaalisia malleja konseptin validoimiseksi.

• Pahvimallit ja yksinkertaiset protot: Kattoluukun mekanismia testattiin aluksi pahvista leikatuilla malleilla liikeratojen hahmottamiseksi. Tämän jälkeen tehtiin yksinkertainen alumiiniproto, jolla varmistettiin idean toimivuus käytännössä.

• Kevyt 3D-mallinnus: Isommissa kokonaisuuksissa, kuten asfalttiasemassa, luodaan "kevytmalli" (esim. ohutlevymalli ilman yksityiskohtia). Tällä havainnemallilla tutkitaan tilankäyttöä, moduulien yhteensopivuutta ja kuljetuslogistiikkaa ilman, että kiinnitetään vielä huomiota jokaiseen pulttiin tai materiaalivahvuuteen.

• Variaatiot: 3D-mallinnuksen avulla voidaan nopeasti luoda ja esitellä eri versioita (esim. 20-jalkainen vs. 40-jalkainen konttirunko).

4. Konseptin myynti ja hyväksyntä

Ennen varsinaista tuotekehitystä konsepti pitää usein "myydä" yrityksen johdolle tai asiakkaalle.

• Perustelut: Hyväksynnän saamiseksi voidaan tarvita laajoja selvityksiä. Asfalttiasemasta tehtiin 20-sivuinen PDF-dokumentti, jossa selitettiin logistiset edut (kuinka monta rekkaa tai junavaunua säästetään), jotta hallitus vakuuttui investoinnista.

• Esimiesten hyväksyntä: Kattoluukun kohdalla toimitusjohtajan hyväksyntä alumiiniproton ja 3D-mallin perusteella riitti etenemislupaan ja muottien tilaamiseen.

5. Tarkka suunnittelu ja tuotekehitys

Hyväksynnän jälkeen siirrytään konseptista varsinaiseen suunnitteluun.

• Yksityiskohtainen 3D-mallinnus: Luodaan tuotantokelpoiset 3D-mallit, joissa huomioidaan valmistustekniikat (kuten ruiskuvalu tai teräsrakenteiden hitsaukset).

• Muottien ja työkalujen valmistus: Muoviosille tilataan ensimmäiset koeajomuotit.

6. Testaus ja iterointi

Tuotetta testataan joko laboratorio-olosuhteissa tai kentällä.

• Fyysinen testaus: Kattoluukkumekanismille tehtiin pitkäaikaisia avaus- ja sulkutestejä sekä törmäystestejä.

• Prototyypin myyminen asiakkaalle: Raskaassa teollisuudessa (kuten asfalttiasemat) on tyypillistä myydä ensimmäinen prototyyppi asiakkaalle ns. kenttätestiin. Näin saadaan arvokasta palautetta todellisista olosuhteista.

• Muutokset: Testien perusteella tehdään parannuksia. Esimerkiksi asfalttiaseman kapasiteettia päätettiin kasvattaa ja konttirunkoa korottaa (High Cube -malli) ensimmäisestä versiosta saatujen kokemusten perusteella.

7. Valmis tuote ja suojaus

• Patentoiminen: Jos tuotteessa on selkeää uutuusarvoa, se pyritään suojaamaan patenteilla kopioinnin estämiseksi.

• Tuotanto: Onnistunut konsepti voi pysyä tuotannossa ja myynnissä vuosikymmeniä, kuten aineiston kattoluukkumekanismi, joka on edelleen käytössä.
