Viallisen mallin korvaaminen DAE-pintamallilla

Tämä teksti on generoitu videon litteroinnin perusteella

Kenelle ja milloin?

Tämä ohje on Vertex Systemsin asiakkaille tilanteisiin, joissa kokoonpanossa oleva osa on viallinen (esim. ACIS-geometria rikki, eheystarkistuksessa satoja virheitä, piirustus ei muodostu) tai muuten hankala käsitellä. Ongelmallinen osa korvataan kevyellä DAE-pintamallilla, joka toimii “näköismallina” kokoonpanossa ja piirustuksissa.

Hyödyt: kokoonpanon käsittely nopeutuu, virheilmoitukset poistuvat, ja osa näyttää oikealta myös piirustuksissa (kun ääriviivat on lisätty).

Yhteenveto prosessista

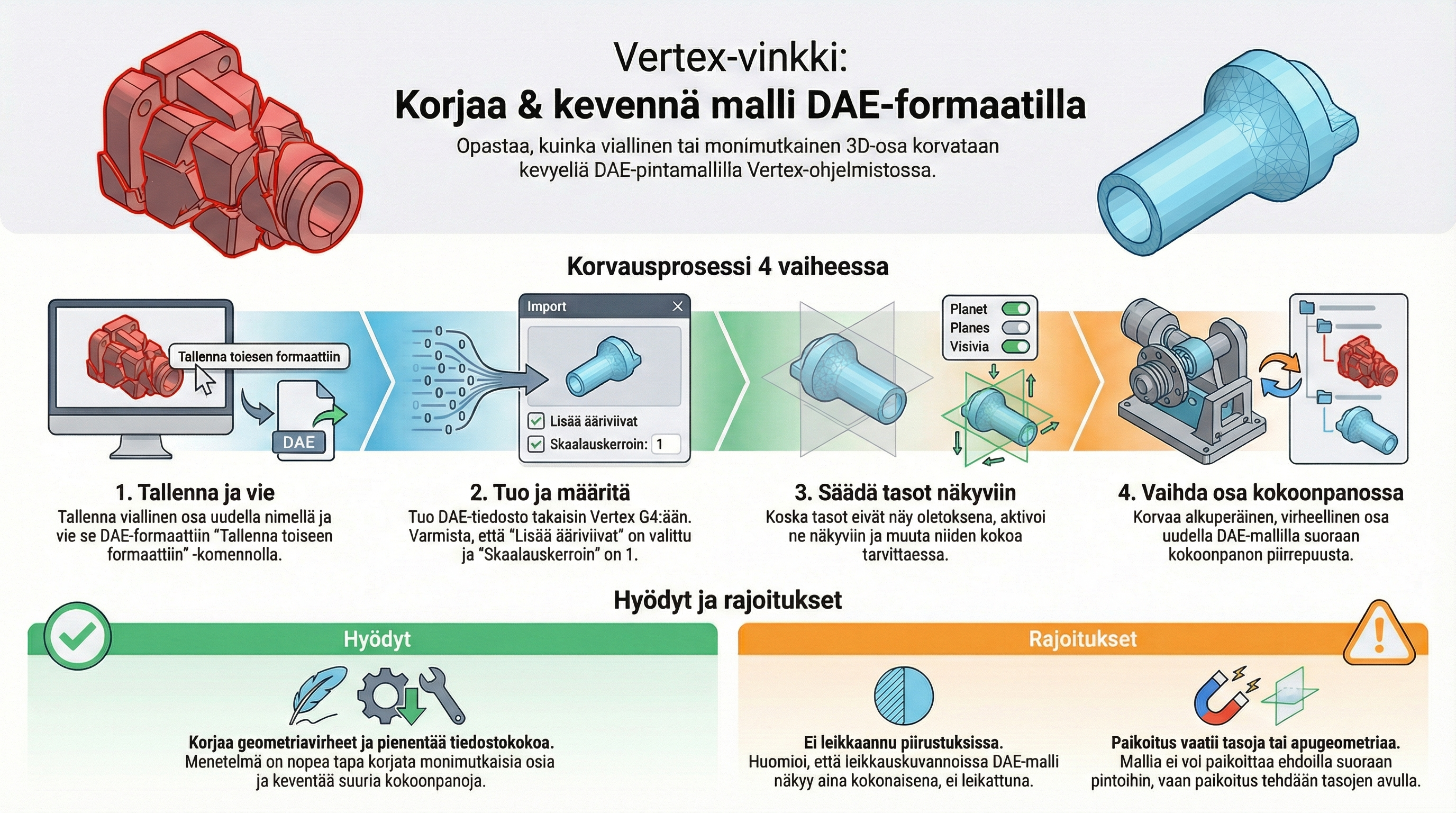

Tallenna viallisen osan kopio → 2) Vie se DAE-muotoon → 3) Tuo DAE osamalliksi (ei kokoonpanoksi), ääriviivat mukaan ja skaala = 1 → 4) Lisää pintamalliin tarvittava apugeometria → 5) Vaihda kokoonpanossa alkuperäinen osa tähän pintamalliin → 6) Tarkista ulkonäkö ja piirustukset.

Vaiheittainen ohje

1) Tallenna viallisen osan kopio

Avaa ongelmallinen osa (kokoonpanon kautta tarvittaessa).
Tiedosto → Tallenna nimellä…
Tee varmuuskopio / työversio (esim. Osa123_pinta).

2) Vie osasta DAE-tiedosto

Tiedosto → Vie → Tallenna toiseen formaattiin…
Valitse DAE (COLLADA) muodoksi.
Tallenna.

3) Tuo DAE takaisin Vertexiin osamalliksi

Tiedosto → Tuo… → DAE
Asetukset tuonnissa:
- Skaalauskerroin = 1.0
- Ääriviivat mukaan (jotta pintamalli piirtyy myös piirustuksissa)
- Tuo osana (part), ei kokoonpanona
  → Osana tuotuna voit lisätä apugeometriaa (tarpeen paikoituksessa).

Huom. DAE on pintamalli: se ei ole parametristi muokattava, tarkoitus on korvata rikkoutunut geometria näköismallilla.

4) Lisää apugeometria paikoitusta varten

Avaa tuotu pintamalli.
Lisää tarvittavat tasot/akselit/pisteet (esim. kolme päätasoa, akseli keskireikään tms.).
Jos tasot eivät näy heti, nosta tasojen näkyvyysrajaa (esim. arvoon 200) ja varmista, että ne ovat näkyvissä.
Tarvittaessa käytä komentoa Lisää ääriviivat (jos et ottanut niitä tuonnissa mukaan tai viivat eivät näy toivotusti).

5) Korvaa osa kokoonpanossa

Avaa kokoonpano.
Osapuussa hiiren oikea alkuperäisen osan päällä → Vaihda… (komponentin vaihto).
Valitse juuri luomasi DAE-pintamallios a.
Paikoita osa samoin rajoittein kuin alkuperäinen (hyödynnä äsken lisättyä apugeometriaa: tasot, akselit, pisteet).

Vinkki: Jos alkuperäisen osan rajoitteet kohdistuivat piirteisiin, joista ei ole pintamallissa vastinetta, tee pintamalliin vastaavat referenssit (tasot/akselit) ja sido niihin.

6) Viimeistely ja tarkistukset

Ulkonäkö: lisää/aktivoi ääriviivat, jotta osa näyttää oikealta myös piirustuksissa.
Piirustukset: muodosta näkymät – pintamalli näkyy oikein, kun ääriviivat ovat käytössä.
Skaala: älä muuta – DAE säilyttää skaalan, kun Skaalauskerroin = 1 tuonnissa.

Hyvät käytännöt ja rajoitteet

Tuo osana, älä kokoonpanona. Kokoonpanona tuotuun DAE:hen et voi lisätä apugeometriaa, jolloin paikoitus vaikeutuu.
DAE = pintamalli. Et voi editoida piirteitä, tarkoitus on korvata rikkoutunut solidi kevyellä näköismallilla.
Ääriviivat mukaan. Ota ruksilla tuonnissa tai käytä myöhemmin komentoa Lisää ääriviivat, jotta piirustukset toimivat.
Suorituskyky paranee. Pintamalli on kevyempi, mikä helpottaa isojen kokoonpanojen käsittelyä.
BOM/metadata: Pintamalli ei itsessään sisällä alkuperäistä metatietoa. Jos tarvitset alkuperäisen nimikkeen tiedot, varmista, että komponentin vaihto tehdään hallitusti kokoonpanossa (sama nimikepaikka, sama rooli kokoonpanossa).

Tyypilliset ongelmat ja ratkaisut

“Pintamalli ei näy piirustuksessa.”
→ Varmista, että DAE tuonnissa oli Ääriviivat mukaan.
“En saa paikoitettua kuten ennen.”
→ Lisää pintamalliin tarvittavat tasot ja kohdenna niihin.
“DAE näyttää ‘kokonaismuotona’, en saa osia erikseen.”
→ Tämä on odotettua: DAE tulee pintana yhtenä osana. Tuo osamalliksi ja käytä apugeometriaa paikoitukseen.
“Skaala heitti.”
→ Tuo aina skaalauskerroin = 1.0. DAE säilyttää skaalan ulosviennistä.

Pika-ohje (checklist)

Avaa viallinen osa → Tallenna nimellä (kopio)
Vie → DAE (COLLADA)
Tuo DAE osana, Skaala 1.0, Ääriviivat mukaan
Lisää apugeometria (tasot/akselit) pintamalliin
Kokoonpanossa Vaihda komponentti pintamalliin
Tarkista ääriviivat ja piirustukset

Usein kysyttyä (FAQ)

Voinko tuoda DAE:n kokoonpanona?
Voi, mutta tätä ei suositella tässä käyttötapauksessa: et pysty lisäämään apugeometriaa, jolloin paikoitus rajoitteilla on hankalaa. Tuo osana.

Säilyvätkö parametrit?
Eivät. DAE on pintamalli, tarkoitettu näyttöön ja keventämiseen, ei parametriseen muokkaukseen.

Miksi ääriviivat ovat tärkeitä?
Piirustuksessa pintamalli ilman ääriviivoja voi jäädä “tyhjäksi”. Ääriviivat mukaan ratkaisee tämän.
