Kontin suunnitteluautomaatti

Kontin suunnitteluautomaatin rakentaminen

Tämä teksti on generoitu videon litteroinnin perusteella.

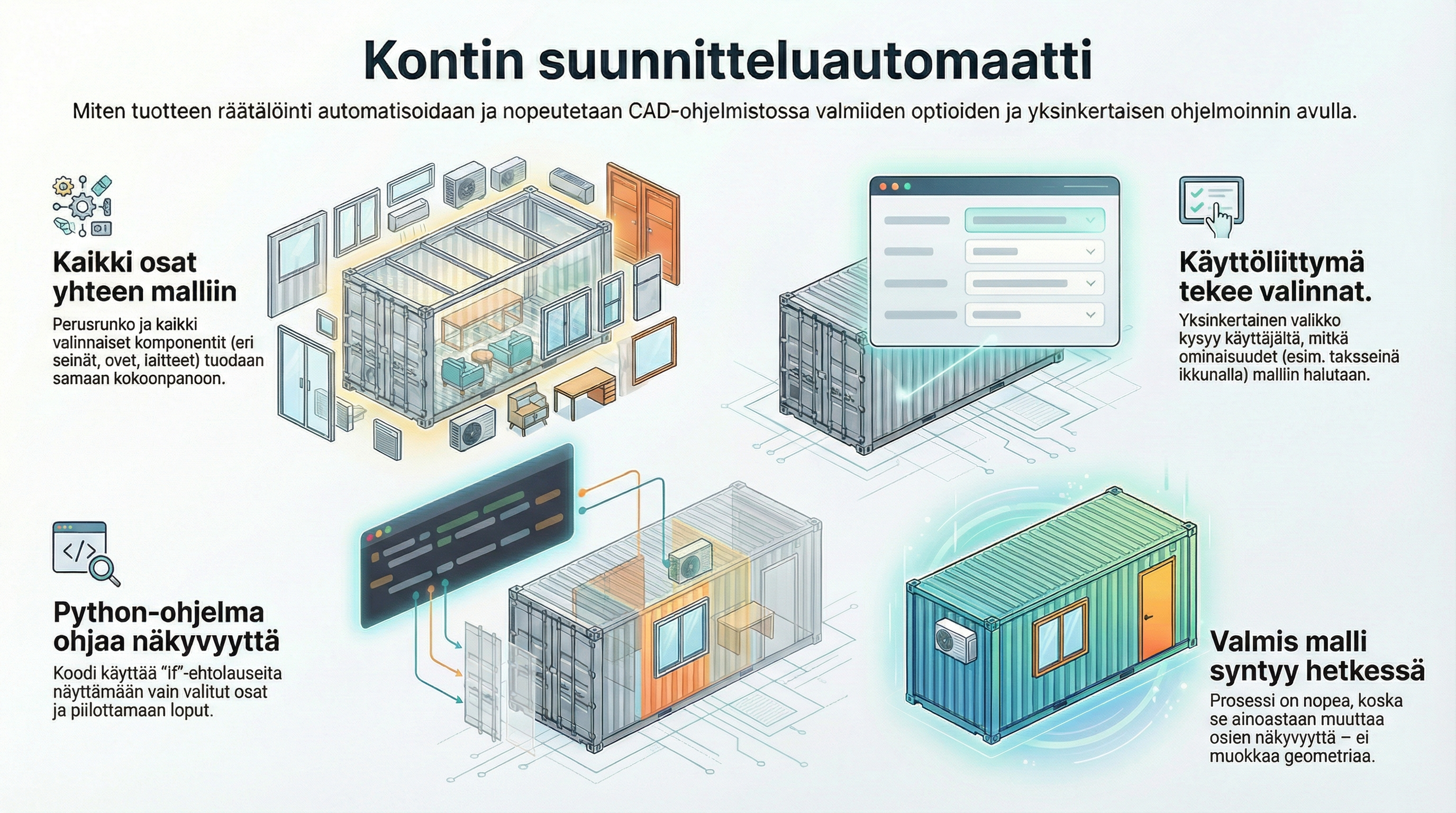

Tämä ohje kiteyttää litteroidun esityksen sisällön selkeäksi työohjeeksi. Kun eteneet kohdan 1–8 mukaan, saat kontista (10–40 ft) muuntuvan suunnitteluautomaatin, jossa vaihtoehdot (ovet, ikkunat, läpiviennit, laitteet ja sisustus) kytkeytyvät päälle/pois sääntöjen perusteella ja malli päivittyy yhdellä painalluksella.

1) Lähtömalli ja perusratkaisut

1. Valitse runkokoko
   Aloita yhdestä koosta (esim. 10 ft). Myöhemmät 20/30/40 ft -muunnokset rakennetaan saman logiikan varaan.

2. Mallinna perusrunko

   • Kulmapalat, tolpat, poikittaispalkit, lattia ja katto.

   • Pidä seinä- ja kattopintojen paksuus, materiaalit ja profiilit parametrisoitavina (mittataulukossa).

3. Määritä kiintopisteet
   Lisää työkoordinaatit/ohjausgeometria ovi-, ikkuna- ja laiteaukkojen sijoitteluun.
   Näin aukot ja varusteet voidaan siirtää ja mitata taulukosta.

Vinkki: Tee rungosta selkeä “peruskappale”, jossa kaikki aukot ja varusteet ovat oletuksena pois päältä (näkyvyyssäännöt hoitavat loput).

2) Parametrisointi mittataulukolla

1. Mitat

   • Pituus, leveys, korkeus (ulkokuori).

   • Levypaksuudet, palkkien koot, lattiarakenteen mitat.

2. Aukkojen ohjaus

   • Ovien ja ikkunoiden sijainti (X/Y), korkeus, kätisyys, lukumäärä.

   • Aukkotyypit: 1-ovinen, 2-ovinen, pariovi; perusikkuna/pitkä ikkuna.

3. Varusteet

   • Ilmalämpöpumppu/ulkolauhdutin, ilmanvaihtokone, sähkökaappi, pistorasiat, valaisimet.

   • Sisustus: työpöytä, kaappi, hylly, varastokaappi.

Rakenna kaikki ohjaus yhteen mittataulukkoon. Tavoite on, että käyttäjä säätää vain taulukkoa — malli päivittyy automaattisesti.

3) Vaihtoehdot (optio-kentät)

Lisää mittataulukkoon selkeät ON/OFF-valinnat ja listavaihtoehdot:

• OVI_TYYPPI = {“Ei”, “1-ovi”, “2-ovi”, “Pariovi”}

• IKKUNA_TYYPPI = {“Ei”, “Perus”, “Pitkä”}

• ILP (ilmalämpöpumppu) = {0,1}

• SISUSTUS_PAKETTI = {“Ei”, “Perus”, “Työpiste”, “Varasto”}

Tarvittaessa jaa sisustus erillisiin valintoihin (pöytä/kaappi/hylly), jos paketointi tekee ohjauksesta “kikkailua” (liian monta päällekkäistä ehtoa).

4) Säännöt: näkyvyys, sijoittelu ja yhteensopivuus

Hyödynnä if-lauseita (ehdot) mittataulukon kaavoissa ja osien näkyvyys-/piiloehdoissa:

• Näkyvyys

  CODE

  NÄKYVYYS_OVI = (OVI_TYYPPI <> "Ei")


• Aukon mitoitus ja sijainti

  CODE

  OVI_LEVEYS = IF(OVI_TYYPPI="2-ovi"; 1800; 900)
  OVI_X = OVI_ETÄISYYS_KULMASTA


• Yhteensopivuus

  • Estä päällekkäisyydet: jos pitkä ikkuna valitaan, älä salli sen kanssa päällekkäistä hyllyä samalla seinällä.

  CODE

  HYLLY_NÄKYVYYS = NOT(IKKUNA_TYYPPI="Pitkä" AND HYLLY_SEINÄ=IKKUNA_SEINÄ)


• Paketit

  CODE

  TYÖPÖYTÄ = (SISUSTUS_PAKETTI="Työpiste")
  VARASTOKAAPPI = (SISUSTUS_PAKETTI IN {"Varasto";"Työpiste"})


Periaate: yksinkertaiset, luettavat ehdot. Mieluummin muutama selkeä sääntö kuin kymmeniä risteäviä poikkeuksia.

5) Modulointi: ovet, ikkunat, aukot ja laitteet

• Ovet/ikkunat mallinna omina malleina tai alikokoonpanoina, joilla on omat mitat.

• Aukot tee perusseinän sisään (feature-pohjaiset aukot), joiden koko ja paikka ohjataan mittataulukosta.

• Laitteet (esim. ilmalämpöpumppu/ulkolauhdutin) sijoitetaan ohjauspisteisiin:

  • Sijainnin X/Y/Z-koordinaatit mittataulukosta.

  • Näkyvyys ON/OFF.

Vältä “kaikki yhden seinän sisään” -ratkaisua, jos ohjaus muuttuu hankalaksi. Usein selkein tapa on erottaa jokainen ovi/ikkuna/laitemoduuli omaksi “osakseen”, jota ohjataan taulukosta.

6) Variantit: 10–40 ft samalla logiikalla

1. Tee ensin toimiva 10 ft.

2. Kopioi malli ja vaihda pituus-parametrit 20/30/40 ft:

   • Tarkista palkkijaot (poikittaiset), lattiarakenteen toistot ja kattolevyjen pituus.

3. Säilytä samat optio-kentät ja säännöt, jotta käyttökokemus pysyy identtisenä.

7) Kokoonpano, nimikkeet ja Flow

• Kokoa kontti pääkokoonpanoon (runkomalli + varusteet).

• Nimeä osat ja määritä nimiketiedot (materiaalit, massat, ERP-koodit).

• Vie Vertex Flow’hun:

  • Nimikerakenne ja revisiot.

  • Attribuutit (valitut optiot, mitat) taulukosta metatietoihin.

  • Valmiit BOM-raportit ja PDF-kuvat julkaisuun.

Hyöty: Kun myynti valitsee optiot, Flow tallentaa valinnat, luo koosteen ja jakaa dokumentit (DXF/DWG/PDF/BOM) eteenpäin ilman käsityötä.

8) Käyttö: “yksi nappi – malli päivittyy”

• Käyttäjä täyttää mittataulukon (koko, ovet, ikkunat, laitteet, sisustus).

• Paina Päivitä malli → säännöt kytkevät oikeat moduulit päälle, aukot mitoittuvat ja sijoittuvat.

• Tallenna variantti (mittataulukon arvot) jatkokäyttöä varten; käytä samoja arvoja myös Flow’n attribuuteissa.

Testilista (ennen käyttöönottoa)

• 10 ft perusvariantti päivittyy virheettä.

• Ovet/ikkunat kaikissa tyypeissä: aukko + komponentti kohtaavat oikein.

• Laitteiden (ILP/IV) paikat eivät riko runkoa tai törmää sisustukseen.

• Sisustuspaketit eivät aiheuta ristiriitoja (pitkä ikkuna vs. hylly).

• 20/30/40 ft pituudet: palkkijaot ja levyt toimivat.

• Nimikkeet, massat ja materiaalit siirtyvät oikein Flow’hun.

• BOM ja PDF-kuvat syntyvät oikein jokaisessa variantissa.

Yleiset sudenkuopat ja ratkaisut

• Liian monimutkainen ehto-viidakko → pilko optiot loogisiin paketteihin, käytä selkeitä ON/OFF-muuttujia.

• Aukot ja varusteet eivät pysy synkassa → johda aukon mitat ja sijainti samasta muuttujasta kuin varusteen sijainti.

• Varianttien kopiointi rikkoo rakenteen → tarkista toistot (palkit/levyt) ja päivitä kaavat pituusparametrin mukaan.

• Flow-attribuutit puuttuvat → nosta valintamuuttujat nimikkeiden metatietoihin ja määritä julkaisuputki.

Pikaohje: minimityömäärällä tuotantoon

1. Yksi koko → 2) selkeä mittataulukko → 3) ovet/ikkunat/laitteet omiksi moduuleiksi → 4) muutama selkeä ehto → 5) kopioi pituusvariantit → 6) julkaise Flow’ssa.

Näillä askelilla saat kevyen mutta kestävän kontin suunnitteluautomaatin, joka skaalautuu variantteihin ja pysyy hallittavana myös jatkokehityksessä.
