Viivojen paksuus ei näy käyttöliittymässä

Ongelman kuvaus:

Saako jollain asetuksella paksut viivat (muotoviivat) näkymään piirustuksiin? Siis niin, että näytöllä esim. 0.5 levyinen viiva näkyy paksumpana kuin muut.

Vastaus:

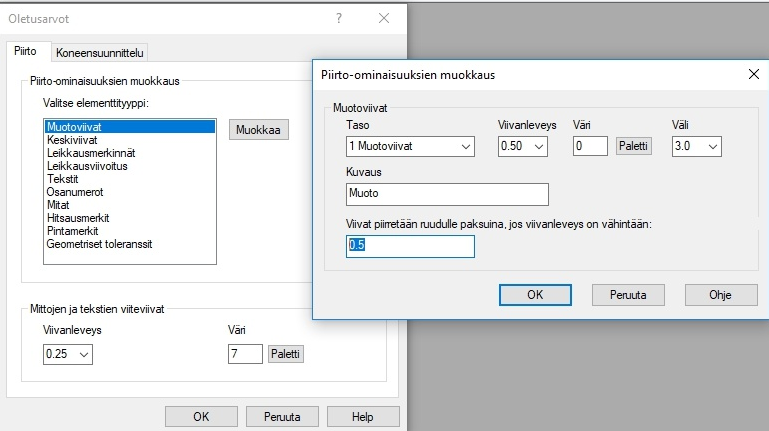

Viivat näytetään joko ohuena tai paksuna riippuen siitä ylittyykö viivalle annettu oletuspaksuus, ks. kuva alla. Tämä ei vakuta tulostukseen, ainoastaan siihen, miten viiva näkyy kuvaruudulla.


Valitse File > Järjestelmäasetukset > Koneensuunnittelu


Avainsanat: viivat, piirustus, muotoviiva, viivanvahvuus
