Piirteiden poisto
Tämä teksti on generoitu videon litteroinnin perusteella
Piirteiden poisto tuodusta STEP-mallista
Tässä artikkelissa käydään läpi, miten Vertexin Poista piirteitä -toimintoa käytetään tuodun STEP-mallin yksinkertaistamiseen ja umpikappaleen tekemiseen.
Tyypillinen käyttötarve on esimerkiksi se, että halutaan poistaa tuodusta komponentista turhia yksityiskohtia (reiät, kolot tms.) ja tehdä kappaleesta “umpinainen”, jotta sitä on helppo jatkojalostaa (leikata, halkaista, kovertaa jne.).
Missä toiminto sijaitsee?
Avaa 3D-malli, johon STEP on tuotu.
Siirry Tuonti-välilehdelle.
Välilehdeltä löytyy komento Poista piirteitä.
Tuonti-välilehdelle on koottu tuodun geometrian käsittelyyn liittyviä toimintoja, ja Poista piirteitä on yksi näistä.
Lähtötilanne: tuotu STEP-malli
Esimerkkitilanteessa:
STEP-malli on tuotu Vertexiin.
STEP on muunnettu solidiksi (umpinaiseksi tilavuuskappaleeksi) tai se on muunnettu solidiksi Poista piirteitä -toiminnon yhteydessä.
Kappaleessa on jokin ei-toivottu piirre, esimerkiksi läpimenevä reikä tai kolo, joka halutaan “täyttää” ja poistaa.
Piirteiden poiston perusworkflow
Valitse komento
Avaa Tuonti-välilehti.
Valitse Poista piirteitä.
Valitse piirre / piirteen pinta
Valitse kappaleesta pinta, joka kuuluu poistettavaan piirteeseen
– esimerkiksi reiän sisäpinta tai koloon liittyvä taso.Tyypillisesti riittää, että valitset yhden oleellisen pinnan, joka kuvaa poistettavaa piirteitä.
Suorita komento
Hyväksy toiminto (OK).
Ohjelma laskee muutokset ja muokkaa geometriaa.
Tulos
Toiminto “täyttää” reiän / kolon ja muuttaa kappaleen geometrian vastaavasti.
Esimerkkivideossa koko kappale muuttui nopeasti umpinaiseksi solidiksi yhdellä toiminnolla.
Lopputuloksena on geometrialtaan yksinkertaisempi ja suljettu kappale, jota on helppo käsitellä jatkossa.

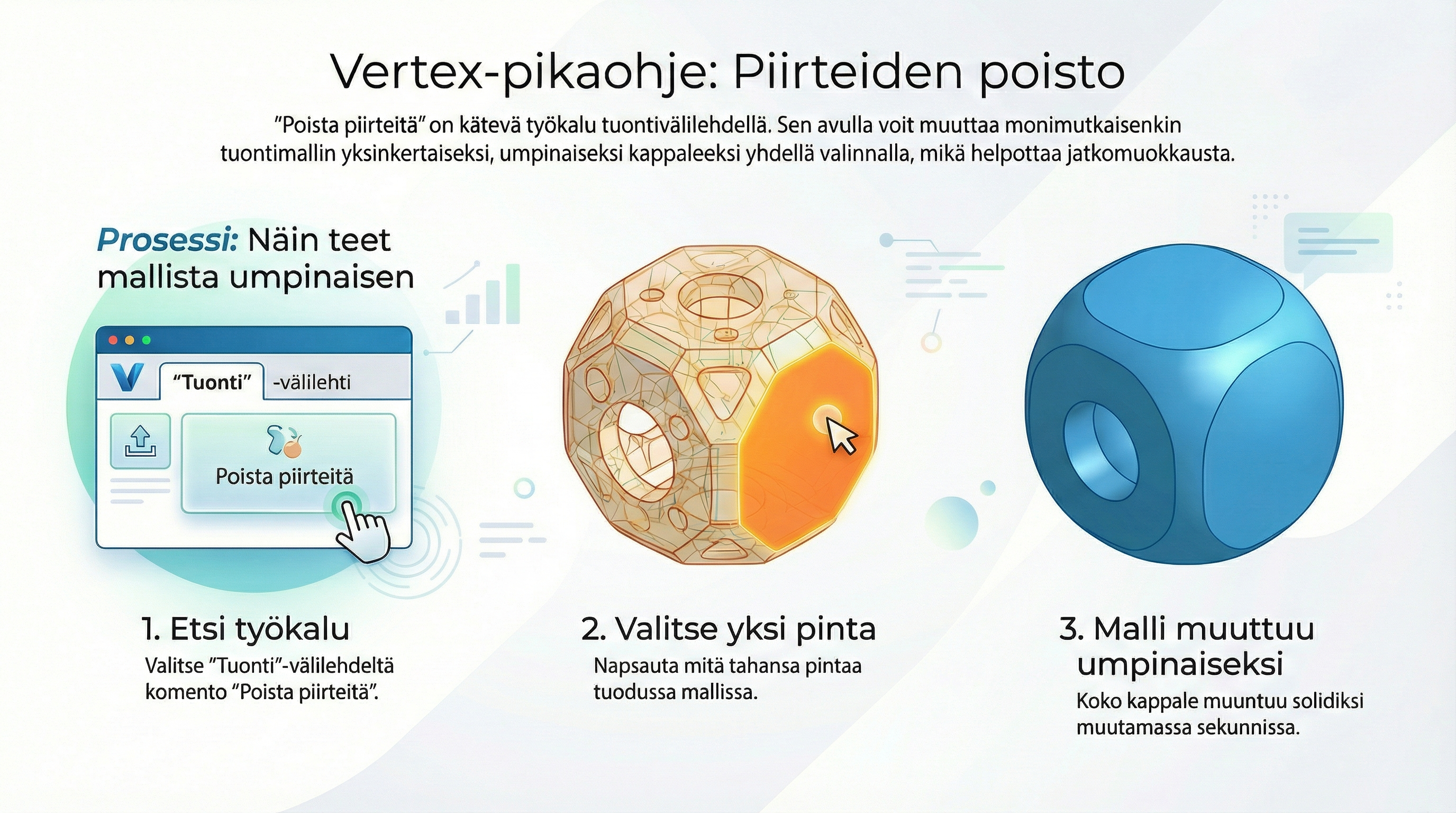

Esimerkki: kappale umpinäiseksi yhdellä valinnalla
Videolla näytettiin tilanne, jossa:
Lähtönä oli tuotu STEP-malli, jossa oli avoin/ontto muoto.
Käyttäjä:
Valitsi Poista piirteitä.
Napsautti yhtä pintaa kappaleesta.
Hyväksyi toiminnon.
Vertex laski muutokset ja:
poisti piirteen,
täytti aukon ja
muutti koko kappaleen umpinaiseksi solidiksi vain muutamassa sekunnissa.
Käyttäjän kommenttina oli, että tulos ei ehkä ollut juuri se, mitä alun perin haettiin, mutta toiminto on silti erittäin kätevä ja tehokas tapa yksinkertaistaa tuotuja malleja.
Jatkotoimenpiteet umpikappaleella
Kun kappale on saatu umpinäiseksi Poista piirteitä -toiminnolla, sitä voidaan muokata Vertexin normaaleilla mallinnustyökaluilla, esimerkiksi:
Leikkaaminen (leikkauspinnoilla tai -kappaleilla),
Halkaisu (esim. kahtia leikkaaminen),
Koverrus (seinämän paksuuden määrittely, sisäosan tyhjentäminen),
Muut vakiopiirteet (reiät, pokkaukset, viisteet, pyöristykset jne).
Piirteiden poisto toimii siis usein ensimmäisenä vaiheena, jolla tuodusta, monimutkaisesta STEP-mallista tehdään Vertexissä järkevästi jatkojalostettava runkogeometria.
Vinkkejä ja huomioita
Jos koko kappale muuttuu odottamattomalla tavalla:
Käytä Kumoa (Undo).
Tee tarkempi pinnan valinta tai poista piirteitä useammassa vaiheessa.
Poista piirteitä on erityisen hyödyllinen, kun:
STEP-mallissa on paljon pieniä yksityiskohtia, joita ei tarvita (esim. ruuvinreiät, logot, pyöristykset).
Tarvitset analyysiä, valmistusta tai jatkomallinnusta varten yksinkertaistetun version kappaleesta.
Muista, että toiminto voi joskus vaikuttaa suurempaan osaan geometriaa kuin alun perin ajattelit – tämä voi olla sekä haitta että valtava etu, riippuen tavoitteesta.
Yhteenveto
Poista piirteitä -toiminto:
Löytyy Tuonti-välilehdeltä.
On suunniteltu erityisesti tuotujen STEP-mallien siivoamiseen ja yksinkertaistamiseen.
Mahdollistaa:
yksittäisten piirteiden (reiät, kolot tms.) poistamisen,
koko kappaleen muuttamisen nopeasti umpinaiseksi solidiksi.
Helpottaa merkittävästi tuodun geometrian jatkokäyttöä (leikkaus, halkaisu, koverrus).
Kun muistat hyödyntää Poista piirteitä -toimintoa tuontimallien kanssa, säästät aikaa ja saat Vertexissä mallista nopeasti sellaisen, jonka kanssa on helppo jatkaa suunnittelua.
