Suuri kokoonpanomalli hidastelee
Ongelmat suurilla kokoonpanomalleilla:
Lataaminen hidasta, koska mallitiedoston koko on suuri
Mallin pyöritys näytöllä voi pätkiä
Vertexin jokaisen komennon lataaminen kestää
Ehtojen antaminen hankaloituu mallin monimutkaisuuden takia, yksinkertainen paikallinen hierarkia
Mallin yksityiskohtien hahmotus hankala monimutkaisen rakenteen takia
Mallin päivitys hidasta (alikokoonpanojen muutokset, osien muutokset jne.)
Mallin piirustusten päivitys hidasta, joskus jopa mahdotonta. Päivittäminen voi kestää pahimmassa tapauksessa jopa tunteja
Kääntötiedostoista (stp, sat, ifc, dxf) tulee erittäin isoja ja näiden käsitteleminen asiakkaan puolella voi olla vaikeaa
Mallin tallentaminen voi kestää todella kauan.
Yleisesti loputon Windowsin “pyörivän renkaan tuijottelu” mallia käsiteltäessä
Mikäli tällaisia ongelmia sinulla esiintyy, ohessa ratkaisuita kokoonpanojen käsittelyn nopeuttamiseen:
Ratkaisut kokoonpanojen parempaan toimintaan:

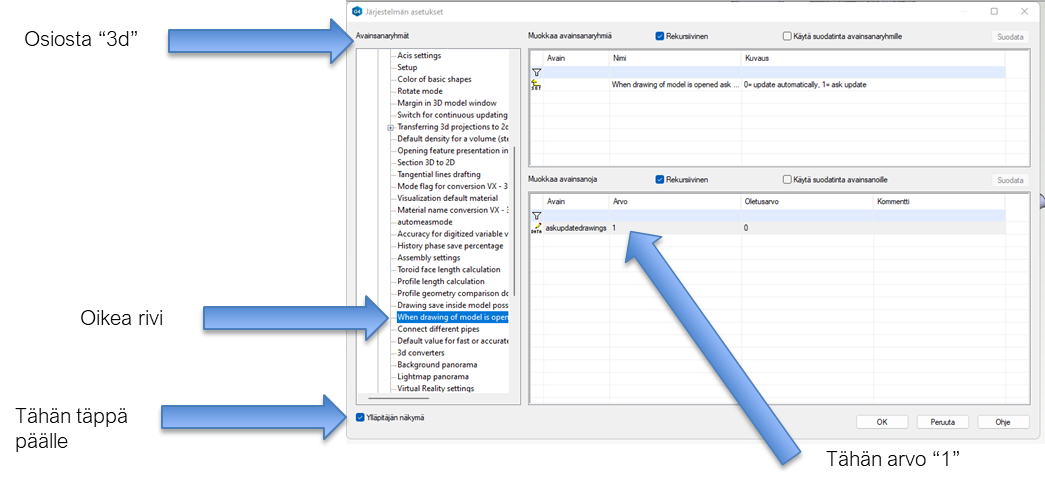

Piirustusten automaattipäivitys pois päältä
Helpottaa piirustusten käsittelyä (hitaasti päivittyvät piirustukset)
Kannattaa pitää tämä asetus päällä kun käsitellään yleensäkin isoja kokoonpanoja.
Päivitysvastuu suunnittelijalla
Piirustusta avattaessa ohjelma kysyy päivitetäänkö piirustus (kyllä tai ei)

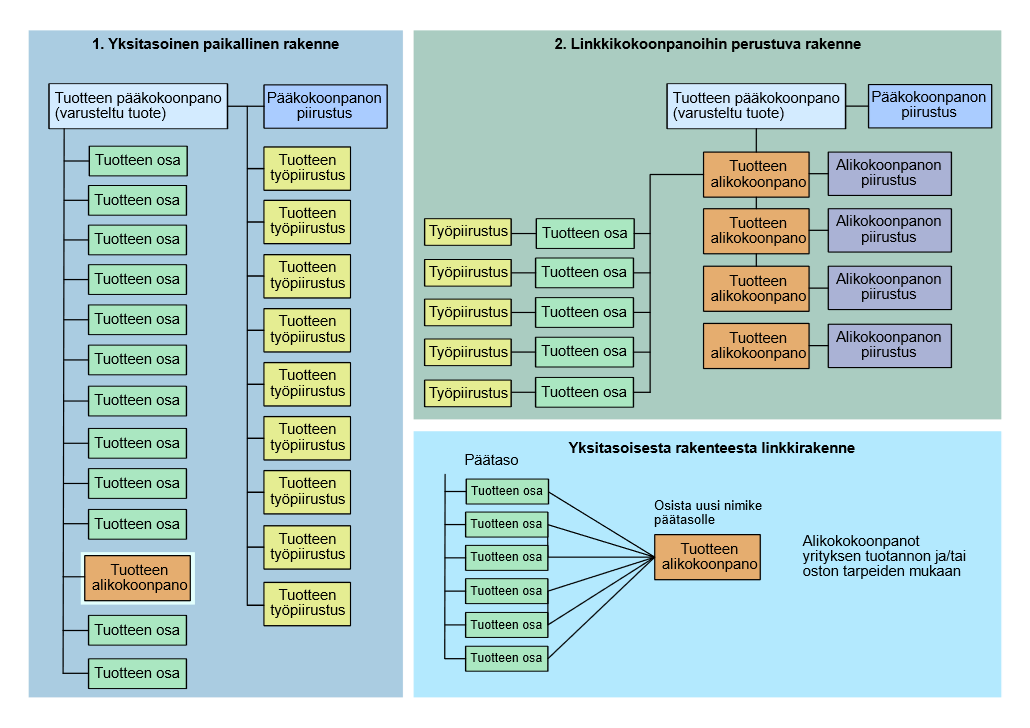

Käytä linkkikokoonpanoja. Suuret paikallisia kokoonpanoja sisältävät mallit ovat raskaampia käsitellä kuin linkkikokoonpanoja sisältävät
Vältettävä yksitasoista paikallista hierarkiaa, jolloin rakenne on hitain mahdollinen

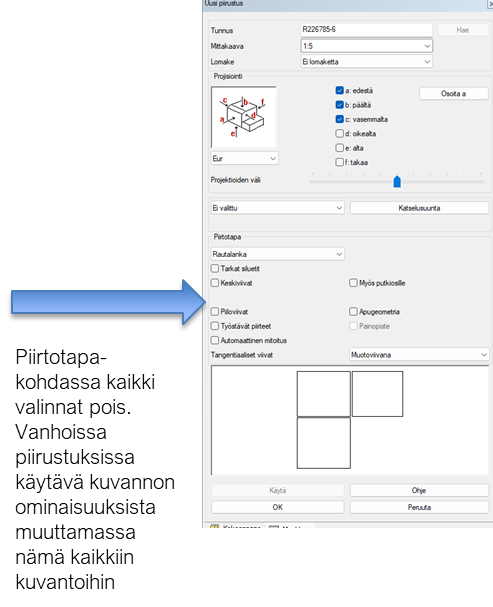

Piirustusten projektioiden piirtotapavalinnat, tarkat siluetit jne.
Kaikki “täpät” pois piirtotavoista. Jos näistä joku tarvitsee olla päällä, sitten valitaan vain se.
Tarkat siluetit hidastavat eniten, tämä ehdottomasti pois päältä.
Tarkkojen siluetien avulla voidaan vaikuttaa monimuotoisten pyöristysten piirtymiseen piirustuksessa.
Kokoonpanojen piirustuksissa yleensä turha toimenpide.
Kokoonpanojen keventäminen Flow’n kevennetyillä malleilla tai referenssimallilla
Vertex G4:n kevennystekniikkojen käyttäminen tuoduille malleille, osille ja kokoonpanoille
Vinkkivideot aiheesta:
Suurten kokoonpanojen keventämistekniikat (Vertex G4/Flow), piirustusten optimointi, kokoonpanojen keventäminen
(345) Suurten kokoonpanojen keventämistekniikat - YouTube
Vertex G4:n kokoonpanojen keventämistekniikoista löytyy video:
(345) Kokoonpanojen keventämistekniikat, Vertex G4 - YouTube
Vertex G4:n osien keventämistekniikoista löytyy video:
(345) Osamallin keventämistekniikat - YouTube
Kokoonpanojen tekemisestä sujuviksi löytyy oheinen video:
(345) Vertex G4 | Kokoonpanojen sujuva hallinta - YouTube
Tuodun (stp,sat, solidworks, iges) mallin keventämisestä löytyy oheinen vinkkivideo:
