Tuotujen 3D-mallien ongelmat


Video

Tuotujen 3D-mallien ongelmista löytyy vinkkivideo Vertex Systems Oy:n Youtube-kanavalta. Klikkaa alla olevaa linkkiä.

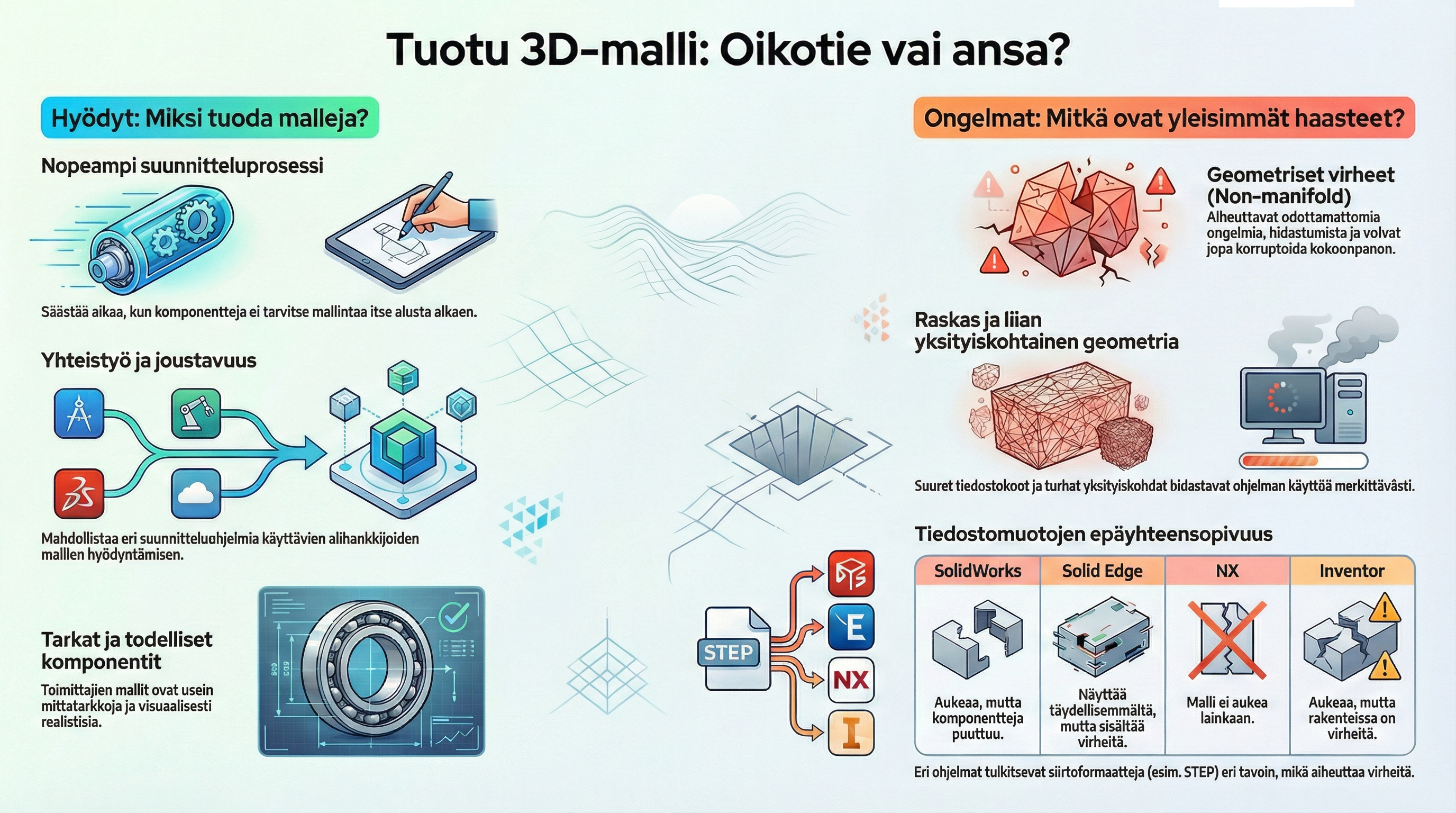

Tuotujen 3D-mallien ongelmat – miten ne esiintyvät käytännössä

Tämä teksti on generoitu videon litteroinnin perusteella

1) Suorituskyky ja työskentelytuntuma

Oireet

  • Kokoonpanon avaus ja tallennus kestävät poikkeuksellisen kauan.

  • Kierrätys/zoomaus pätkii, näkymä “nykii”, hiiri laahaa.

  • Kokoonpano kaatuu tai “jäätyy” etenkin, kun malli lisätään isompaan kokonaisuuteen.

Mistä tämä johtuu

  • Tuotu osa sisältää valtavasti tarpeetonta sisägeometriaa (ruuvien kierteet, moottorin sisuskalut, tiheät filletit jne.).

  • Tetra-/kolmioverkko on liian tiheä (esim. DAE/OBJ/STL).

  • Kokoonpano on tuotu satoina alikokoonpanoina ja pikkuosina ilman kevennystä.

2) Ylimääräinen tai väärän tason geometria

Oireet

  • Osa näyttää “aidolta” (esim. moottori), mutta sisälle on mallinnettu kaikki pikkutermit.

  • Piilossa olevat detaljit kasvattavat tiedoston kokoa ja hidastavat kokoonpanoa.

Mistä tämä johtuu

  • Toimittajan “full-detail” malli on tuotu sellaisenaan (tyypillistä STEP-malleissa, mm. suurista järjestelmistä kuten CATIA).

3) Reiät, kiinnityspinnat tai liitokset eivät kohtaa

Oireet

  • Asennusreiät eivät sovi vastinkappaleeseen.

  • Kiinnityspinta “leijuu” tai menee lomittain toisen kanssa.

Mistä tämä johtuu

  • Toimittaja on päivittänyt mallia, mutta omaan kokoonpanoon on jäänyt vanha versio.

  • Yksikkö-/skaalavirhe (mm ↔ inch) tai koordinaatiston nolla ei ole yhteensopiva.

4) Päällekkäiset osat ja duplikaatit

Oireet

  • “Kaksi samaa osaa päällekkäin” – näyttäytyy välkkyvänä pintana tai z-taisteluna.

  • Massalaskenta tai törmäystarkastus antaa outoja tuloksia.

Mistä tämä johtuu

  • Kokoonpano on tuotu niin, että sama osa on sisällytetty useaan kertaan tai on tuplasti sijoitettuna samoihin koordinaatteihin.

5) Pintavirheet ja topologian ongelmat

Oireet

  • Aukot, vuotavat kuoret (“reiällinen” kiinteä), rikkoutuneet reunat.

  • Paksuudet nollassa, itseleikkaukset, päällekkäiset pinnat.

  • Osaa ei saa paksunnettua, mitoitus tarttuu “outoihin” kohtiin.

Mistä tämä johtuu

  • Tuonnin yhteydessä syntyneet non-manifold-topologiat, itseleikkaukset tai puuttuvat pinnat (tyypillistä heikoissa IGES/mesh-tuonneissa).

6) Väärä rakenne: kaikki yhdeksi “klöntiksi” – tai toisinpäin

Oireet

  • Koko toimittajan kokoonpano näkyy yhtenä ainoana osana: osarakennetta ei voi käsitellä.

  • Tai päinvastoin: saat satoja pieniä osia, vaikka tarvitset vain yhden loogisen komponentin.

Mistä tämä johtuu

  • Tuonnissa rakenne on litistynyt (assembly → part) tai on liian hienojakoinen suhteessa käyttötarpeeseen.

7) Ulkoasun ja metatiedon katoaminen

Oireet

  • Värit, materiaalit, tekstuurit ja osien nimet/tunnukset puuttuvat.

  • Osaluetteloon tulee epämääräisiä nimiä (esim. “Part1”, “Body_002”).

Mistä tämä johtuu

  • Vaihdettu formaatti ei sisällä tai säilytä näitä tietoja (esim. osa STEP-variaatioista, STL/DAE ilman attribuutteja).

  • Toimittajan nimeämiskäytäntö ei välity.

8) Koordinaatit, asento ja skaala

Oireet

  • Malli aukeaa “kauas” origoista, ei istu paikoilleen.

  • Mitta on 10× liian suuri/pieni.

  • Kääntynyt akselisto (X/Y/Z) tai peilautunut osa.

Mistä tämä johtuu

  • Eri järjestelmien yksikkö- ja koordinaattikonventiot (mm/inch; Y-ylös vs. Z-ylös).

9) Massat ja tilavuudet “epäloogisia”

Oireet

  • Paino = 0 tai epärealistinen.

  • Tilavuus puuttuu tai on väärä.

Mistä tämä johtuu

  • Osa on pintamalli (ei umpigeometriaa) tai siinä on aukkoja → tilavuus ei muodostu.

10) Muokattavuus puuttuu

Oireet

  • Et pääse käsiksi piirrehistoriaan (reikiin, jyrsintöihin, pyöristyksiin).

  • Vain “tylsä kuori” tai tiheä mesh, jota ei voi helposti editoida.

Mistä tämä johtuu

  • Feature-historia ei siirry vaihtomuodoissa (STEP/IGES/mesh). Saat “valmiin pinnan”, et lähdemallin piirteitä.

11) Piirustuslinkkien katkeaminen

Oireet

  • Piirustukset eivät päivity tai referenssit “hukkuvat”, kun vaihdat tuontiversion.

Mistä tämä johtuu

  • Tuotu malliversio ei täsmää tunnisteiltaan/rakenteeltaan aiempaan.

Pikatarkistuslista: tunnista ongelma heti

  1. Avaus & liikuttelu – laahaako näkymä tai kaatuuko? → suorituskyky/kevennystarve.

  2. Koko – onko osa satoja megatavuja? → turha detalji/mesh-tiheys.

  3. Rakenne – tuliko kaikki yhdeksi osaksi tai tuhansina pikkukappaleina?

  4. Asento & mitta – istuuko paikalleen, ovatko mitat järkeviä (mm vs inch)?

  5. Pinnat – onko aukkoja, vilkkuvia pintoja, päällekkäisyyttä?

  6. BOM/metatieto – säilyivätkö nimet, koodit, materiaalit?

  7. Massat – onko tilavuus/paino realistinen vai nolla?

  8. Muokattavuus – saatko tarvitut reiät/filletit hallintaan vai onko kaikki “kuorta”?

Esimerkkejä tyypillisistä tilanteista

  • “Full-detail” STEP toimittajalta (esim. CATIA-lähde):
    Erittäin raskas, sisältää sisäosat → hidas, suuri tiedosto, ei piirteitä muokattavaksi.

  • DAE/OBJ/STL pintamallit:
    Näyttävät oikeilta, mutta eivät muodosta tilavuutta → massat ja paksunnokset epäonnistuvat.

  • Päivittämätön komponentti kokoonpanossa:
    Reiät eivät enää kohtaa, koska toimittaja muutti mallia → asennusvirhe kokoonpanossa.

  • Duplikaatit/limittäisyys:
    Kahta samanlaista osaa samassa paikassa → välkkymistä, väärät massat.

Mitä seuraavaksi?

Tunnistitko oireen? Seuraavat toimenpidepolut auttavat:

  • Raskas & hidas → kevennä (poista sisäosat, yhdistä, simplifioi), käytä kuorimalleja tai visualisointiversioita.

  • Reiät eivät kohtaa → varmista versio, yksiköt ja nollapiste; kohdista uudelleen.

  • Pintavirheet → korjaa kuoret (reiät umpeen, päällekkäiset pinnat pois), tarvittaessa uudelleenrakennus.

  • Rakenne pielessä → rakenna tarkoituksenmukainen assembly/part-rakenne (yhdistele tai pilko).

  • BOM/metatieto → mapppaa nimet ja koodit, täydennä Flow’issa.

  • Massat 0 → vaihda pintamallista umpigeometriaan tai paikkaa aukot.
