Bittikartasta 3D-malliksi

Video

Bittikartasta 3D-malliksi löytyy vinkkivideo Vertex Systems Oy:n Youtube-kanavalta. Klikkaa alla olevaa linkkiä

Tämä teksti on generoitu videon litteroinnin perusteella

Bittikartasta 3D-malliksi Vertex G4:ään (Inkscape + DXF)

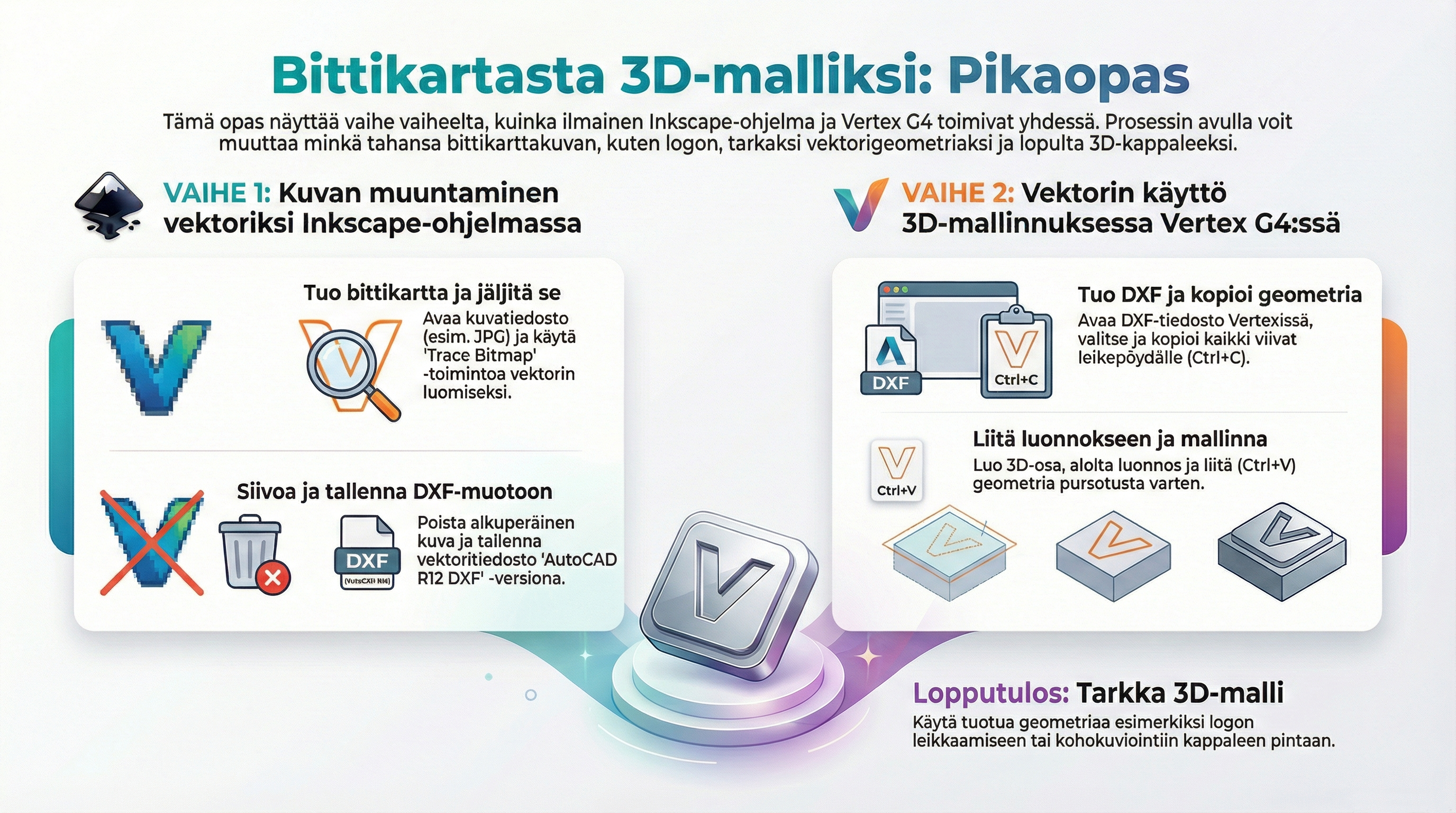

Tässä artikkelissa käydään läpi, miten saat esimerkiksi logosta tai muusta bittikuvasta (JPG, PNG tms.) 3D-mallin Vertex G4:ään. Prosessi etenee seuraavasti:

1. Muunnetaan bittikartta vektorigrafiikaksi Inkscapessa (ilmainen ohjelma).

2. Tallennetaan vektorigrafiikka DXF-muotoon (AutoCAD R12 DXF).

3. Tuodaan DXF Vertex G4:ään ja tehdään siitä 3D-malli.

1. Valmistelut

Tarvitset:

• Bittikuvana olevan logon tai muun kuvan (esim. JPG/PNG).

• Inkscape-vektorigrafiikkaohjelman asennettuna.

• Vertex G4:n, johon teet 3D-mallin.

Huom! Prosessi toimii parhaiten selkeillä, kontrastikkailla mustavalkoisilla tai rajatuilla kuvilla (esim. logo, yksinkertainen symboli). Mitä siistimpi lähtökuva, sitä vähemmän siivottavaa vektorikuvassa.

2. Bittikuvan tuonti Inkscapeen

1. Käynnistä Inkscape.

2. Valitse File → Import… (Tiedosto → Tuo…) tai raahaa kuva suoraan Inkscape-ikkunaan.

3. Hyväksy oletusasetukset tuonnille (riittää yleensä hyvin).

4. Nyt kuvasi näkyy Inkscapen piirtoalustalla bittikarttana.

3. Bittikartan muunto vektorigrafiikaksi (Trace Bitmap)

Seuraavaksi muutetaan pikselikuva poluiksi (vektoreiksi), jotta sen voi tallentaa DXF-muotoon.

1. Valitse kuva napsauttamalla sitä.

2. Avaa vektorointitoiminto:

   • Path → Trace Bitmap… (Polku → Jäljitä bittikartta…)

3. Aukeaa ikkuna, jossa määritetään, miten kuva jäljitetään. Tyypillinen perusvaihtoehto:

   • Single scan / Brightness cutoff (tai vastaava).

   • Säädä kynnysarvoa tarvittaessa, kunnes esikatselu näyttää halutun lopputuloksen.

4. Paina Apply (Käytä).

5. Inkscape luo uuden vektorikuvan alkuperäisen bittikuvan päälle.

Jotta näet eron:

1. Ota kiinni vektorikuvasta ja vedä sitä hieman sivuun:

   • Yleensä vektori on päällimmäisenä – kun siirrät sitä, taustalle jää alkuperäinen bittikuva.

2. Poista alkuperäinen bittikuva:

   • Valitse taustalla oleva kuva ja paina Delete.

Lopputuloksena sinulla on nyt pelkkä vektorimuotoinen kuva (poluista koostuva logo tms.).

4. Vektorikuvan siistiminen (valinnainen mutta suositeltava)

Ennen tallennusta DXF-tiedostoksi kannattaa vektori usein siivota:

1. Poista turhat yksityiskohdat, jotka eivät ole tärkeitä 3D-mallissa (esim. pienet koristeet, rasterijäännökset).

2. Tarvittaessa:

   • Yhdistä viivoja ja alueita (Path → Union / Combine).

   • Poista ylimääräisiä polkuja (valitse ja Delete).

Tavoitteena on saada mahdollisimman selkeä, yhtenäinen viivapiirros, joka on helppo käsitellä Vertex G4:ssä.

5. Vektorigrafiikan tallennus DXF-muotoon

Vertex G4:n kannalta tärkeää on, että DXF on AutoCAD R12 -yhteensopiva.

1. Kun vektorigrafiikka on valmiina, valitse File → Save As… (Tiedosto → Tallenna nimellä…).

2. Valitse tiedostotyypiksi:

   • AutoCAD DXF (R12) tai vastaava “R12 DXF”-vaihtoehto.

3. Anna tiedostolle nimi ja valitse kansio, johon sen tallennat.

4. Vahvista tallennus. Mahdollisissa DXF-asetuksissa:

   • Valitse R12/Ascii-tyyppinen formaatti, jos valittavissa.

   • Pidä yksikkönä millimetrit, jos työskentelet mm-mitoituksessa Vertexissä.

Suositus: käytä nimen lopussa selitteitä, esim. logo_vektori_r12.dxf, jotta muistat, että tämä on Vertexiin vietävä DXF.

6. DXF-tiedoston tuonti Vertex G4:ään

6.1 Uuden 3D-osan luominen

1. Avaa Vertex G4.

2. Luo uusi osamalli (3D-osa) normaaliin tapaan.

3. Siirry luonnos-tilaan (esimerkiksi uuden luonnoksen luonti tasolle, johon haluat logon/kuvion).

6.2 DXF:n tuominen luonnokseen

1. Luonnostilassa valitse toiminto, jolla DXF tuodaan pohjaksi luonnokseen (esim. Tuo DXF-viivapiirros luonnokseen – toiminnon tarkka nimi voi vaihdella versiosta riippuen).

2. Selaa Inkscapessa tallentamasi DXF-tiedoston kansioon.

3. Valitse DXF-tiedosto ja hyväksy tuonti.

Vertex G4 tuo DXF-viivat luonnokseen. Tarvittaessa:

• Skaalaa kuva sopivaan kokoon (jos mittakaava ei tullut oikein).

• Siirrä ja aseta kuva haluttuun kohtaan luonnostasolla.

• Tarkista, että viivat ovat järkevästi yhdistettävissä suljetuiksi alueiksi, jos aiot tehdä pursotuksia (extrude) tietyistä muodoista.

7. 3D-mallin luonti tuodusta kuvasta

Kun DXF-viivat ovat luonnoksessa:

1. Muokkaa viivoja tarvittaessa Vertexin luonnostyökaluilla (poista turhat viivat, sulje aukot jne.).

2. Valitse se viiva-alue, josta haluat tehdä 3D-muodon (esim. logon ääriviiva).

3. Käytä normaaleja Vertex G4:n 3D-toimintoja, kuten:

   • Pursotus (extrude): määritä korkeus/paksuus.

   • Mahdolliset pyöristykset, viisteet jne. logon muotoiluun.

Nyt sinulla on bittikuvasta johdettu 3D-muoto, jota voit käyttää osana suurempaa kokoonpanoa, kaiverruksena, kohokuviona tms.

8. Vinkkejä ja yleisiä huomioita

• Lähtökuva ratkaisee paljon:
  Mitä kontrastikkaampi ja yksinkertaisempi kuva, sitä siistimpi vektori ja helpompi 3D-malli.

• Yksityiskohtien karsiminen:
  Jos logossa on hyvin paljon pieniä yksityiskohtia, harkitse niiden yksinkertaistamista ennen tai jälkeen vektoroimisen.

• Mittakaava:
  Jos DXF tulee Vertexiin väärän kokoisena, tarkista:

  • Inkscapen yksiköt (mm vs px).

  • DXF-asetusten yksikkö.

  • Vertexin tuonnin mittakaavavalinnat.

• Moniväriset kuvat:
  Usein kannattaa muuttaa kuva ensin mustavalkoiseksi tai rajata se yhteen pääväriin, jotta Trace Bitmap tekee selkeät viivat.
