Osan läpinäkyvyys kokoonpanossa

Video

Osan läpinäkyvyydestä kokoonpanossa löytyy vinkkivideo Vertex Systems Oy:n Youtube-kanavalta. Klikkaa alla olevaa linkkiä.

Tämä teksti on generoitu videon litteroinnin perusteella

Muuttaa valitun osan tai osajoukon näkyvyyden läpikuultavaksi, jotta taempana olevat rakenteet näkyvät.
Helpottaa mittausta, törmäystarkastelua, reittien ja kiinnitysten hahmottamista.
Vaikuttaa vain näkymään/visualisointiin – ei geometrian, mittojen tai massojen arvoihin.

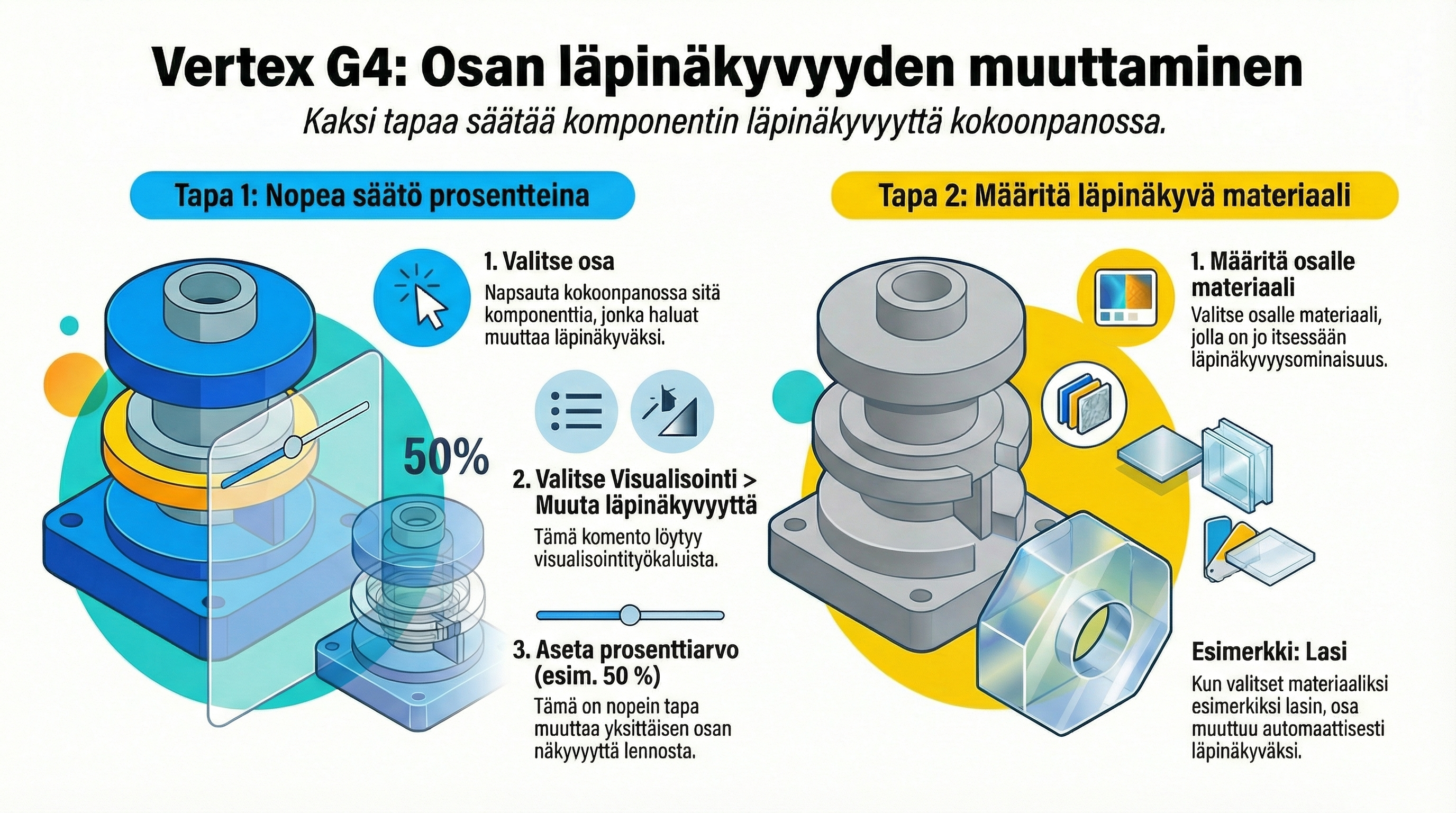

Valitse osa
Napsauta kokoonpanosta osa (esim. levy), jonka haluat nähdä läpikuultavana.
Avaa visualisointi
Siirry Visualisointi-valikkoon/paneeliin.
Muuta läpinäkyvyyttä
Valitse komento Muuta läpinäkyvyyttä.
- Yleensä käytössä on asetus/täppä, joka kohdistaa muutoksen valittuihin osiin.
Vahvista
Kun komento on aktiivinen, valitut osat muuttuvat läpikuultaviksi.
(Jos mikään ei muutu, varmista että osa on valittuna ja että muutos kohdistuu valintaan.)
Poistu toiminnosta
Paina Esc tai sulje työkalu, kun olet valmis.

Monivalinta: Pidä Ctrl painettuna ja valitse useita osia ennen läpinäkyvyyden muuttamista.
Alikokoonpano: Valitse osajoukko tai alikokoonpano ja käytä samaa komentoa – kaikki valitut muuttuvat läpikuultaviksi.
Toista muutos: Voit käyttää komentoa uudelleen eri osille katselun aikana.

Yhdistä muihin näkyvyyskeinoihin: Läpinäkyvyyden kanssa voit käyttää piilotusta ja leikkauksia – löydät nopeasti kiinnostavan kohdan.
Materiaalit ja “lasiefekti”: Joillakin materiaaleilla (esim. lasi) on valmiiksi läpikuultava tyyli. Läpinäkyvyyskomennolla voit silti korostaa/keventää näkyvyyttä tarkastelua varten.
Suorituskyky: Hyvin suurissa kokoonpanoissa läpinäkyvyys monille osille voi lisätä kuormaa. Tee muutos vain tarvittuihin osiin.
Valintatavat: Tarvittaessa vaihda valintaa (osa, pinta, kokoonpanotaso) ennen komennon käyttöä – näin saat muutoksen kohdistumaan juuri haluttuun tasoon.

Valitse osa → Visualisointi → Muuta läpinäkyvyyttä → vahvista.
Käytä monivalintaa ja alikokoonpanojen valintaa, kun haluat muuttaa useita kerralla.
Palauta näkyvyys visualisoinnin palautuskomennolla tai Ctrl+Z:lla.
Hyödynnä läpinäkyvyyttä osien tarkastelussa, mittauksissa ja rakenteiden läpivalaisussa – ilman vaikutusta mallin geometrian tai ominaisuuksien arvoihin.
