Kuvan lisäys mallin pintaan

Video

Kuvan lisäyksestä mallin pintaan löytyy vinkkivideo Vertex Systems Oy:n Youtube-kanavalta. Klikkaa alla olevaa linkkiä.

Kuvan lisääminen mallin pintaan

Tämä teksti on generoitu videon litteroinnin perusteella.

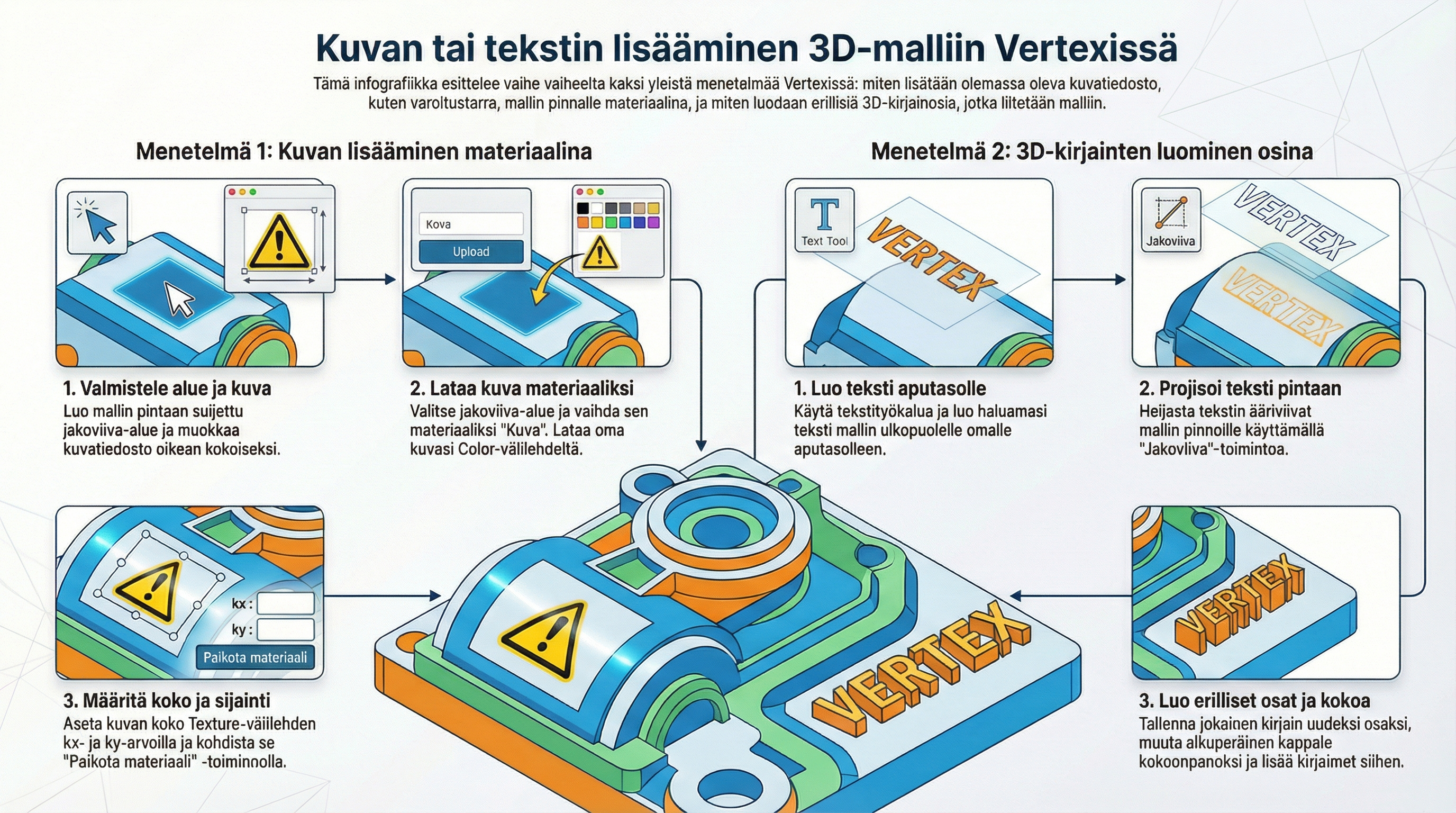

Tässä artikkelissa käydään läpi kaksi tapaa lisätä kuva (esim. varoitustarra tai valokuva) 3D-mallin pintaan Vertex G4:ssä:

1. Decal / kuvatarra suoraan valitulle pinnalle

2. Ohut erillinen osa (”kilpi”), jonka pintaan kuva teksturoidaan

Valitse tapa tarpeen mukaan: jos haluat vain näkyvän tarran, käytä tapaa 1. Jos tarralla on paksuus, taivutus tai se leikataan omaksi kappaleekseen, käytä tapaa 2.

Ennakkoedellytykset

• Kuvatiedosto: .PNG (suositus läpinäkyvyydelle), .JPG tai .BMP

• Skaalaus: tiedä tarran tavoitekoko millimetreinä (leveys × korkeus)

• Projektinhallinta: tallenna kuvatiedosto projektin hakemistoon (esim. project\media\labels\), jotta linkitys pysyy.

1) Decal / kuvatarra suoraan mallin pintaan

Tämä on nopein tapa ”liimata” kuva palkin, levyn tai muun osan valitulle pinnalle.

Vaiheet

1. Avaa osa
   Avaa muokattava osa (esim. palkki) osamallina.

2. Valitse pinta
   Kierrä mallia niin, että näet pinnan, johon kuva tulee. Valitse kyseinen tasomainen pinta.

3. Lisää kuva pinnalle (decal)

   • Valitse komento Kuva/Decal pintaan (tyypillisesti Materiaalit/Renderöinti-valikoista tai kontekstivalikosta pinnan valinnan jälkeen).

   • Selaa Kuvatiedosto (PNG/JPG/BMP).

   • Aktivoi Läpinäkyvyys (jos PNG ja läpinäkyvät alueet halutaan näkyviksi).

   • Projektipolku: varmista, että tiedosto linkitetään projektihakemistosta.

4. Asettele ja skaalaa

   • Sijoitus: valitse Kartoitus: Planar (tasokartoitus) ja tartu siirtokahvoihin.

   • Koko: syötä tarran leveys (mm). Korkeus päivittyy automaattisesti kuvasuhteen mukaan, jos Lukitse kuvasuhde on päällä.

   • Kierrä tarvittaessa (esim. 90°), jotta kuva on oikein päin.

   • Ankkuri: valitse kulma- tai keskipisteankkuri, jotta tarran kohdistus on helppoa mittoihin nähden.

5. Varmista näkyvyys

   • Renderöinti-esikatselussa (tai varjostetussa näkymässä) tarkista, että kuva on terävä, mittakaava oikein ja reuna ei ylitä osan rajoja.

   • Jos pinnalla on jo materiaali/kuvio, decal ylikirjoittaa näkyvyydessä sen alueen, jolle sijoitit kuvan.

6. Tallenna
   Tallenna osa. Kuvalinkitys tallentuu osan tietoihin; pidä kuvatiedosto samassa projektissa.

Vinkit

• Skaala ja resoluutio: jos tarra näkyy suttuisena, käytä suurempiresoluutioista kuvaa tai pienennä tarran fyysistä kokoa.

• Moni tarra: toista komento ja lisää useita decaleja eri pinnoille.

• Piirustukset: jos haluat tarran näkyvän 2D-piirustuksessa, varmista, että piirustuksen varjostus/kuvien näkyvyys on päällä.

2) Erillinen ohut ”kilpi”-osa kuvan kanssa

Käytä tätä, jos tarralla on paksuus, siihen tehdään leikkaus/särmäys tai se tarvitsee oman nimikkeen.

Vaiheet

1. Luo uusi ohut osa

   • Mallinna tasomaiselle pinnalle ohut levy (esim. 1 mm), jonka koko vastaa tarran mittoja.

   • Aseta osa kiinnityksin (esim. kokoonpanossa) sinne, minne tarra tulisi.

2. Lisää materiaalin tekstuuri

   • Avaa osan Materiaalit/Pinnoitteet.

   • Luo uusi materiaali ja lisää sen diffuusitekstuuriksi tarran kuvatiedosto.

   • Kartoitus: Planar. Aseta skaala vastaamaan levyn fyysisiä mittoja (leveys = tarran leveys).

   • Pidä kuvasuhde lukittuna.

3. Kohdista kuva

   • Käytä materiaalin offset/kierto-säätöjä niin, että kuva täsmää levyn rajojen kanssa.

   • Jos tarvitaan reunoihin puhdistusvarat tai pyöristykset, muokkaa levyn geometriaa.

4. Valmistus
   Koska tämä on oma osa, se voidaan leikata, särmätä, porata jne. Tarra toimii ulkoasuna.

Hyvät käytännöt

• Tiedostonhallinta: pidä kaikki tarra-/kuvagrafiikat yhden projektin alla (esim. \media\labels\). Näin linkit eivät katkea.

• Mittakaava: syötä mitat numeroina – älä skaalaa vain kahvoilla.

• Kuvasuhde: pidä Lukitse kuvasuhde päällä, jotta kuva ei veny.

• Läpinäkyvyys: käytä PNG:tä, jos tarran taustan tulee olla läpinäkyvä.

• Renderöinti: terävyys paranee, kun tekstuurien maksimiresoluutio ja anti-aliasointi ovat riittävät.

• Piirustukset: jos tarra ei näy, tarkista piirustuksen varjostus-/kuvakerrokset ja näkymätilat.

Yleisiä ongelmia ja ratkaisuja

• Kuva venyy / litistyy
  – Ota käyttöön Lukitse kuvasuhde. Varmista kartoitus Planar ja syötä vain leveys (korkeus lasketaan).

• Kuva ei näy
  – Varmista, että valittu pinta on oikea, näkymätila näyttää tekstuurit ja kuvatiedoston polku on voimassa projektissa.

• Sumea laatu
  – Käytä suurempiresoluutioista kuvaa tai pienennä tarran fyysistä kokoa. Tarkista renderöinnin laatuasetukset.

• Linkki katkeaa siirrossa
  – Säilytä hakemistorakenne. Käytä projektin suhteellisia polkuja ja pakkaa projekti siirtoa varten.

Yhteenveto

• Nopea tarra: käytä Decal/kuva pintaan valitulle pinnalle, aseta planar-kartoitus, leveys ja kierto, lukitse kuvasuhde.

• Rakenteellinen tarra: mallinna ohut osa ja teksturoi se kuvatiedostolla – voidaan myös leikata/särmätä.

Näillä ohjeilla saat varoitustarrat, logot ja valokuvat kiinni mallin pintoihin siististi, oikein mitoitettuina ja tuotantoon soveltuvalla tavalla.
