Leikkausviiva

Leikkausviivan käyttö

Tämä teksti on generoitu videon litteroinnin perusteella

Tämä ohje kuvaa, miten leikkausviivaa käytetään piirustuksessa suorien, puolileikkausten ja polveilevien (”joggled”) leikkausten tekemiseen. Ohjeessa on mukana yleiset kompastuskivet ja niiden ratkaisut.

1) Lähtötilanne

Sinulla on piirustuksessa näkymä, johon haluat tehdä leikkauksen.
Varmista, että näkymä on aktiivinen (vihreä kehys).
Pidä Tasot-paneeli näkyvissä – siitä on apua valinnoissa ja merkintöjen hallinnassa.

2) Leikkauskomennon käynnistys

Aktivoi haluttu näkymä (vihreä kehys näkyy).
Hiiren oikea → Leikkaus.
Ohjelma kysyy: “Osoita alkupiste tai leikkausviiva.”

Tässä kohtaa on kaksi tapaa edetä:

A) Valitaan alku- ja loppupiste (suora tai puolileikkaus).
B) Osoitetaan valmiiksi piirretty leikkausviiva (polveileva / moniosainen reitti).

3) Suora leikkaus

Klikkaa alkupistettä ja sen jälkeen loppupistettä näkymän yli.
Ohjelma pyytää valitsemaan kumman puolen leikkaat esille → napsauta haluttu puoli.
Sijoita syntynyt leikkausnäkymä piirustukseen.

Vinkit

Suoraa puolileikkausta varten kohdenna viiva kappaleen keskiviivan kautta (helpoin, jos keskiviiva on näkyvissä).
Jos osuu väärään kohtaan, Kumoa ja osoita pisteet uudelleen.

4) Puolileikkaus (half section)

Käynnistä Leikkaus-komento.
Osoita leikkausviiva kulkemaan keskiviivan kautta ja valitse leikattava puoli.
Sijoita leikkausnäkymä.
Tarvittaessa lisää/korjaa leikkausmerkinnät (A–A, B–B).

Huom. Jos keskiviivaa ei ole, luo se nopeasti (tai käytä apuviivaa) – se helpottaa täsmällistä kohdistusta.

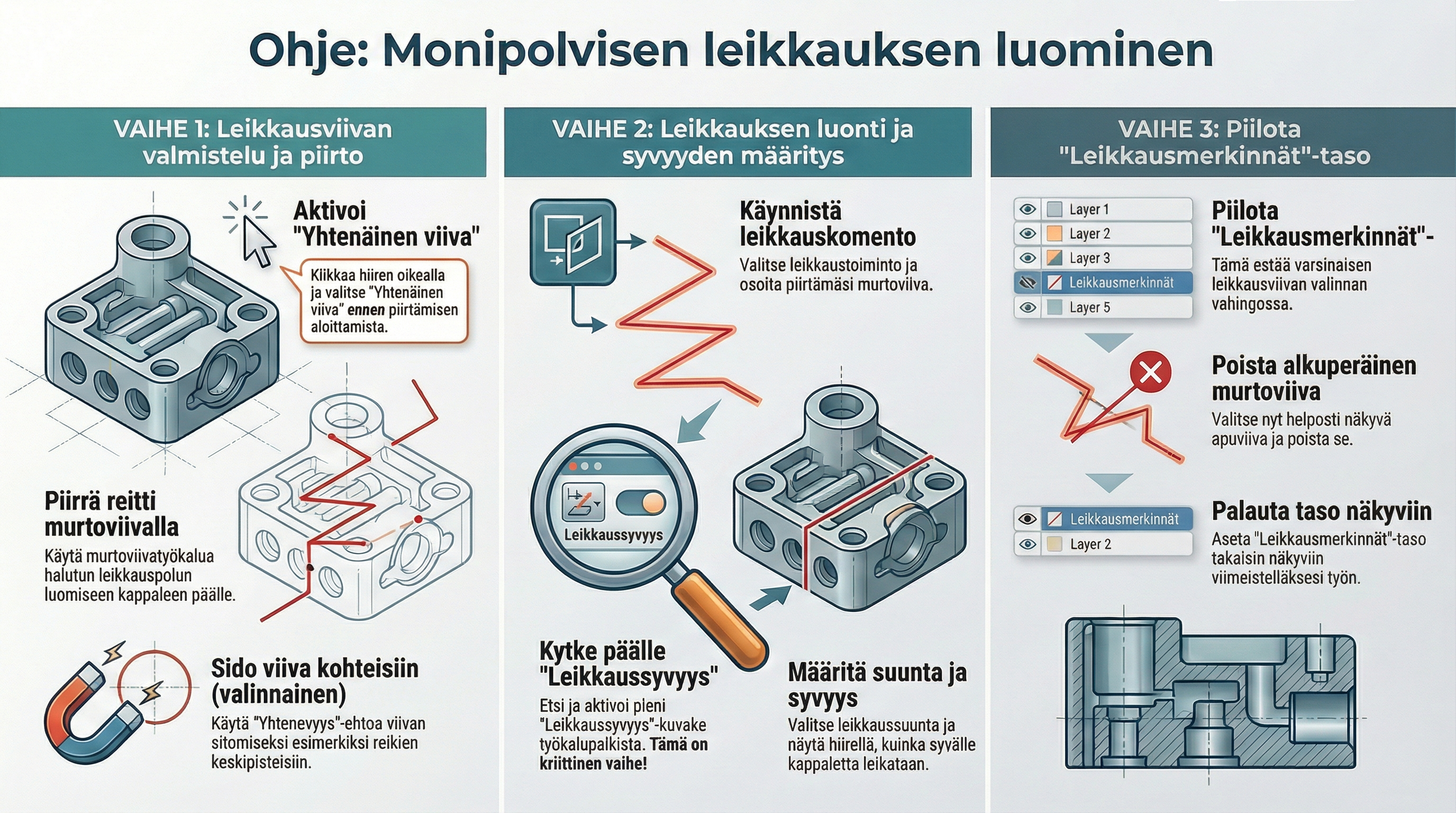

5) Polveileva / moniosainen leikkaus (”jogged”)

Kun leikkaus halutaan kulkemaan useamman taitoksen kautta:

5.1 Piirrä leikkausviiva ensin 2D-muotoilulla

Piirrä reitti murtoviivana (polyline) haluamasi uran mukaan.
Tärkeää: Viivan tulee olla yhtenäinen ketju – jokaisen segmentin päätepisteiden on oltava yhteneviä (”Coincident / Yhtenevyys”).
- Jos piirrät erillisistä viivanpätkistä, lisää segmenttien päihin Yhtenevyys-sidos, jotta ketju on katkeamaton.
Tarvittaessa hyödynnä keskiviivoja tai apuviivoja, jotta napsautukset osuvat haluttuihin kohtiin.

5.2 Käytä murtoviivaa leikkausviivana

Käynnistä Leikkaus-komento.
Kun ohjelma pyytää “Osoita alkupiste tai leikkausviiva”, osoita piirtämäsi murtoviiva (ei yksittäistä pätkää, vaan ketju-objekti).
Valitse leikattava puoli ja sijoita syntyvä näkymä.

Vinkkejä valintaan

Jos osoitus tarttuu vain leikkausmerkintään (nuolet/kirjaimet) eikä murtoviivaan:
- Avaa Tasot-paneeli ja piilota Leikkausmerkinnät-taso hetkeksi.
- Osoita murtoviiva, suorita leikkaus, ja näytä Leikkausmerkinnät-taso uudelleen.

6) Leikkausmerkinnät ja viimeistely

Leikkausnäkymän jälkeen lisää/korjaa leikkausmerkinnät (A–A, B–B) tarpeen mukaan.
Jos piilotit Leikkausmerkinnät-tason, palauta se näkyviin.
Säädä viivojen tyypit, viivoituksen (hatch) asetukset, mittakaava ja näkymän paikoitus piirustuksessa.

7) Yleisimmät ongelmat & nopeat korjaukset

Ongelma	Syy	Ratkaisu
“Mitään ei tapahdu leikkausta käynnistäessä.”	Näkymä ei ole aktiivinen tai ohjelma odottaa alkupistettä/leikkausviivaa.	Aktivoi näkymä (vihreä kehys). Lue statusrivi: osoita 2 pistettä tai valmis leikkausviiva.
Leikkaus ei kulje piirtämääni uraa pitkin.	Murtoviiva ei ole yhtenäinen ketju; päissä ei ole Yhtenevyys-sidoksia.	Lisää Yhtenevyys segmenttien päihin tai piirrä yhtenäisenä polyline-objektina.
Valinta tarttuu leikkausnuoliin/kirjaimiin eikä murtoviivaan.	Leikkausmerkinnät peittävät valinnan.	Piilota hetkeksi Leikkausmerkinnät-taso, valitse murtoviiva, tee leikkaus ja näytä taso takaisin.
Puolileikkaus osuu vinoon.	Leikkausviiva ei kulje keskiviivan kautta.	Näytä/käytä keskiviivaa apuna tai piirrä apuviiva ja kohdenna siihen.
Leikkaus meni väärälle puolelle.	Väärä puoli valittiin.	Kumoa ja valitse oikea puoli uudestaan.

8) Parhaat käytännöt

Aktivoi aina ensin se näkymä, johon leikkausviiva piirretään.
Piirrä polveileva leikkaus valmiiksi murtoviivana ja varmista Yhtenevyys-sidokset ennen leikkauskomentoa.
Hyödynnä keskiviivoja ja apuviivoja tarkan kohdistuksen varmistamiseksi.
Hallinnoi tasoja: piilota Leikkausmerkinnät väliaikaisesti, kun tarvitset puhtaan valinnan, ja palauta ne heti leikkauksen jälkeen.
Viimeistele näkymä: viivoitus, viivatyypit, mittakaava ja leikkausmerkintöjen tekstit (A–A, B–B).

9) Pikaohje (tiivistelmä)

Aktivoi näkymä → Hiiren oikea → Leikkaus.
Suora/puolileikkaus: osoita alku- ja loppupiste → valitse puoli → sijoita.
Polveileva leikkaus: piirrä murtoviiva → varmista Yhtenevyys → Leikkaus-komento → osoita murtoviiva → valitse puoli → sijoita.
Palauta Leikkausmerkinnät näkyviin ja viimeistele.
