AutoCAD-dwg-piirustuksesta G4-poikkileikkaus ja kirjastoon tallennus:

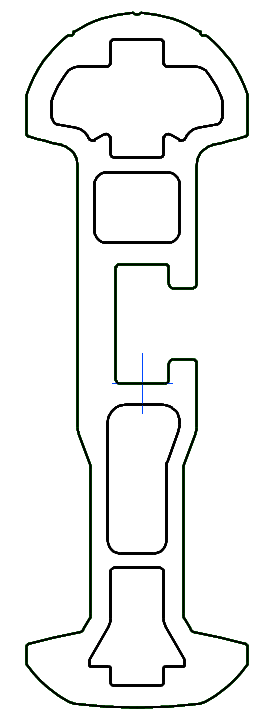

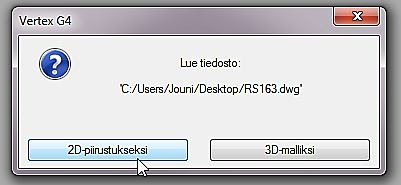

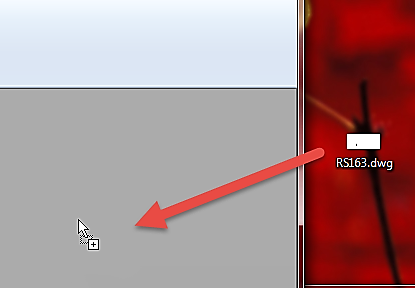

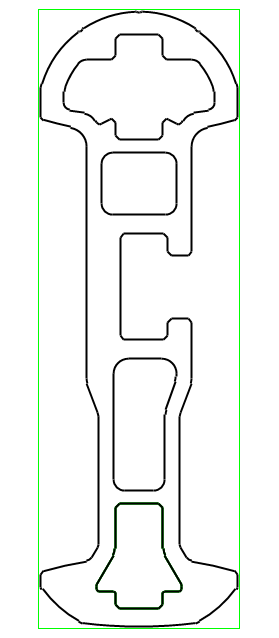

Tuo dwg-kuva G4-ympäristöön raahaamalla työpöytään. Valitse 2D-piirustukseksi.

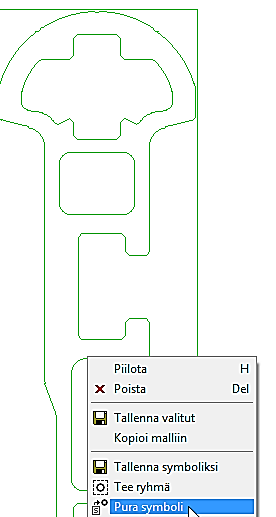

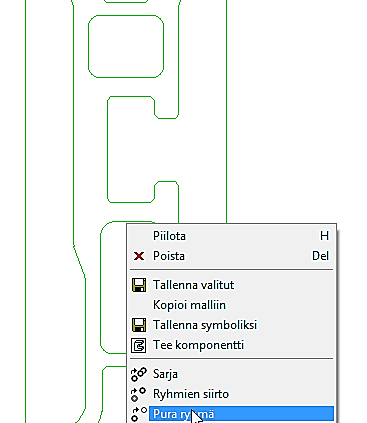

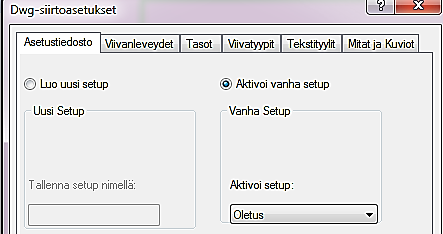

Hyväksy Oletus-Setup. Pura symboli ja ryhmä.

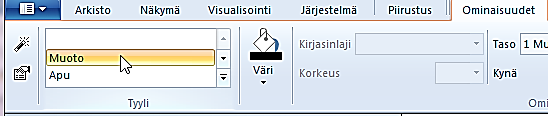

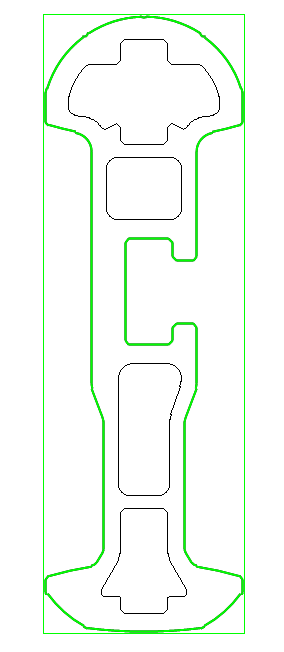

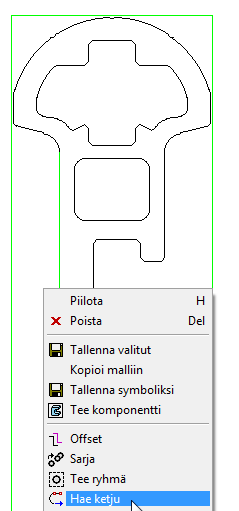

Tarkista viivojen yhtenäisyys ketjuttamalla geometria. Valitse elementti – Hae ketju. Muuta muotoviivaksi -> Ominaisuudet

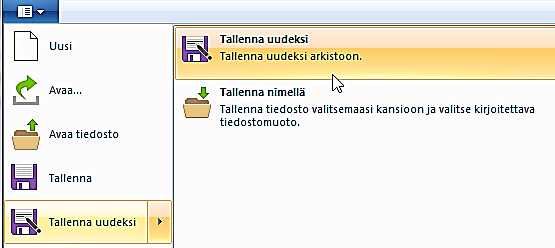

Tallenna halutessasi Vertex-2D-piirustukseksi arkistoon.

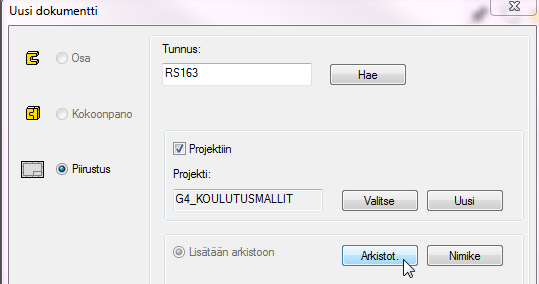

Anna nimi- ym. tiedot. Näin alkuperäinen DWG on muutettu Vertex-vxp-tiedostoksi. (2D-piirustus) ja sitä voidaan käyttää ja muokata tarvittaessa.

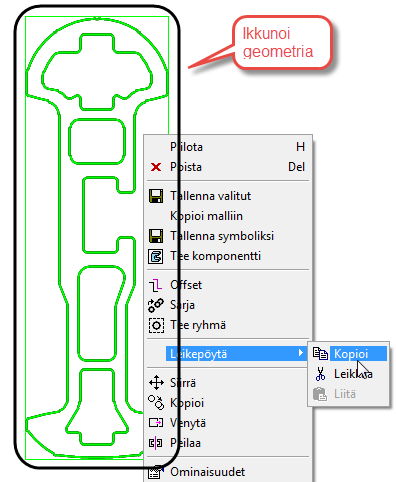

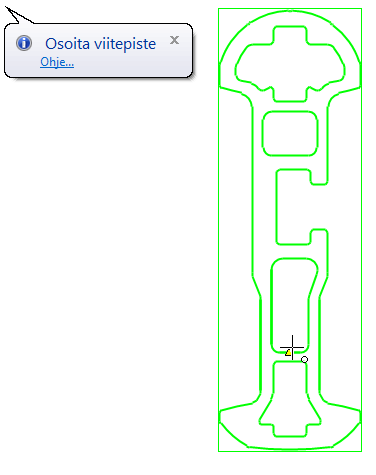

Ikkunoi ja Kopioi koko geometria leikepöydälle. Anna viitepiste haluamastasi kohdasta.

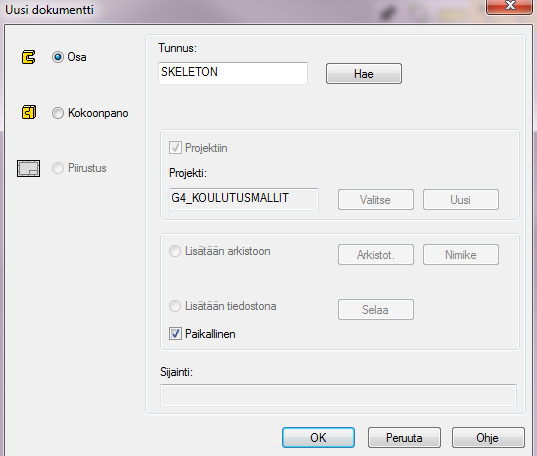

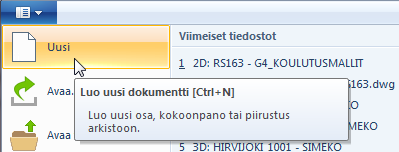

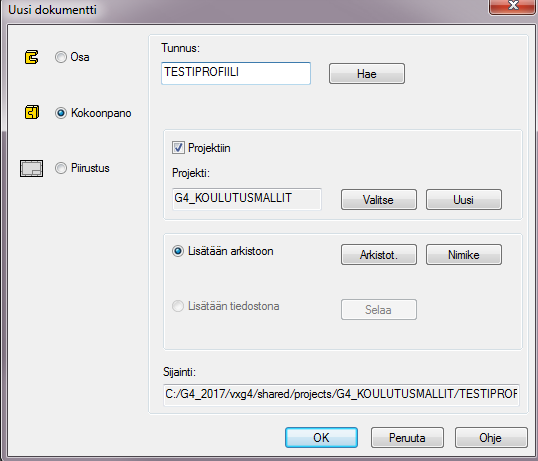

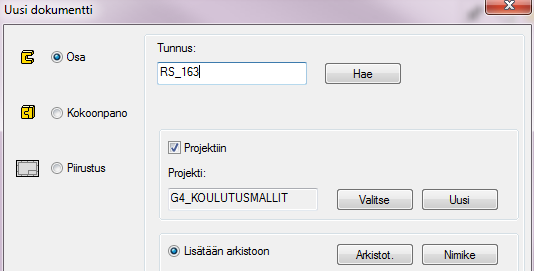

Tee uusi G4-dokumentti:
Anna tiedot:

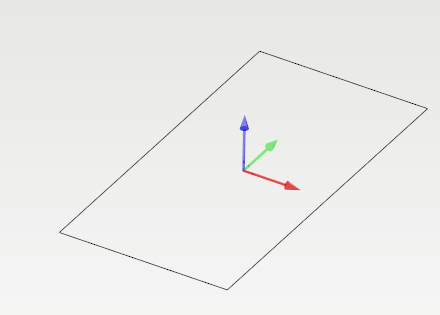

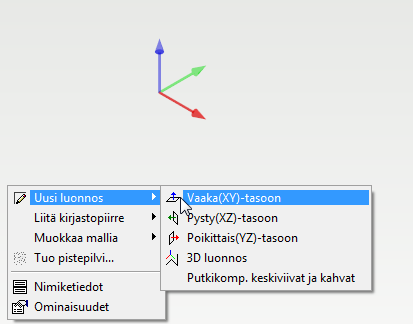

Tee uusi luonnos XY-tasoon:

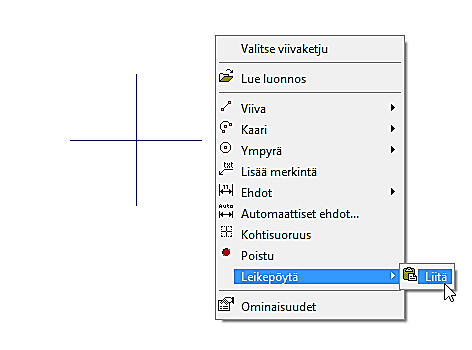

Liitä leikepöydältä:

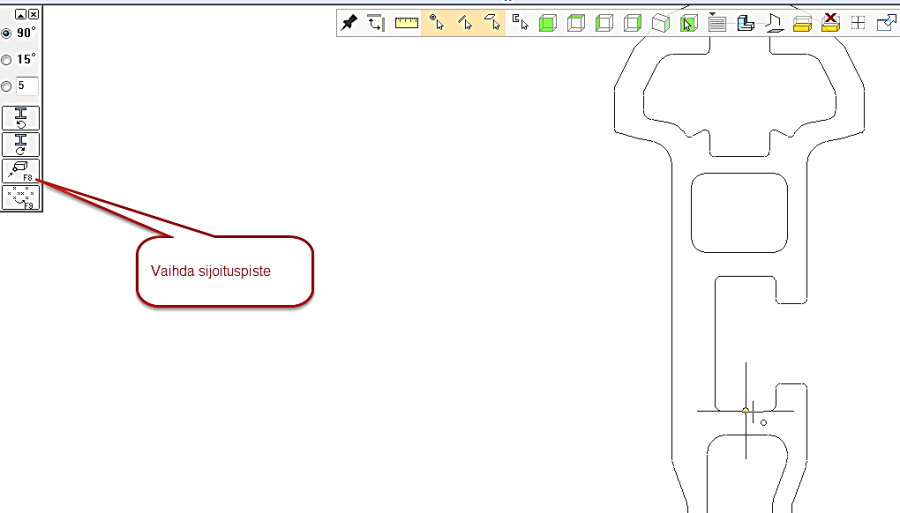

Voit vaihtaa sijoituspisteen tarvittaessa. Sijoita Origoon.

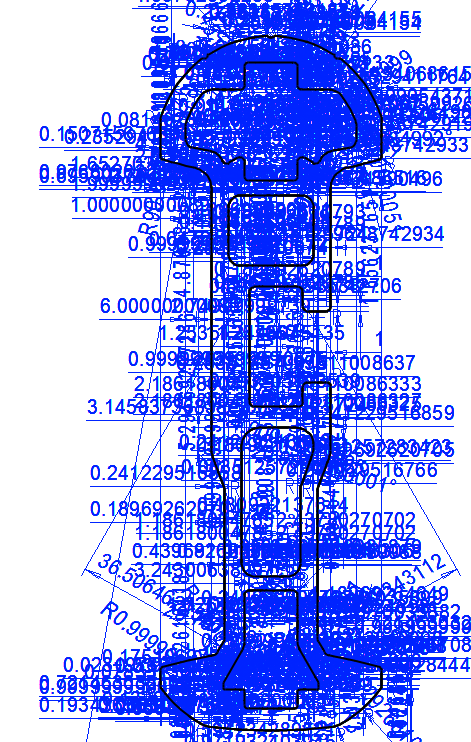

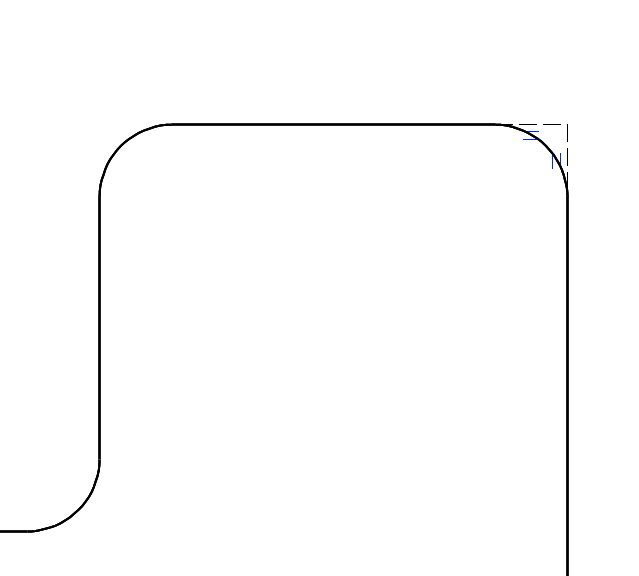

Tarkista geometrian eheys. Luonnoksen pitää olla suljettu, että siitä saadaan poikkileikkaus. Esim. punainen piste merkitsee epäyhtenäistä viivaa tai ylimääräistä geometriaa jne. Monimutkaisen geometria mitoitus voi olla työlästä ja ei usein ole tarpeellista jos alkuperäinen geometria on kunnossa. Automaattiehtoja voi käyttää (ei ehkä hyvä idea tässä poikkileikkauksessa).

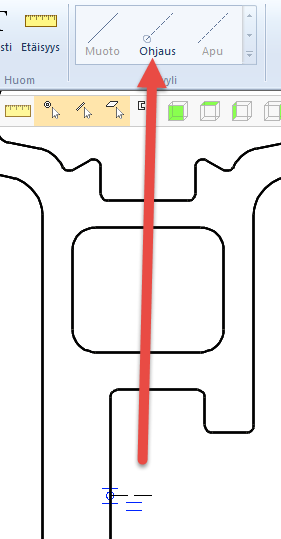

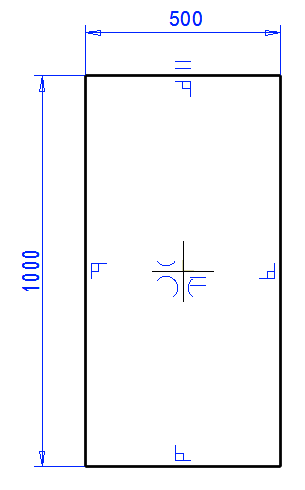

Voit piirtää lisää tartuntapisteitä, eli ohjausviivoja geometriaan:

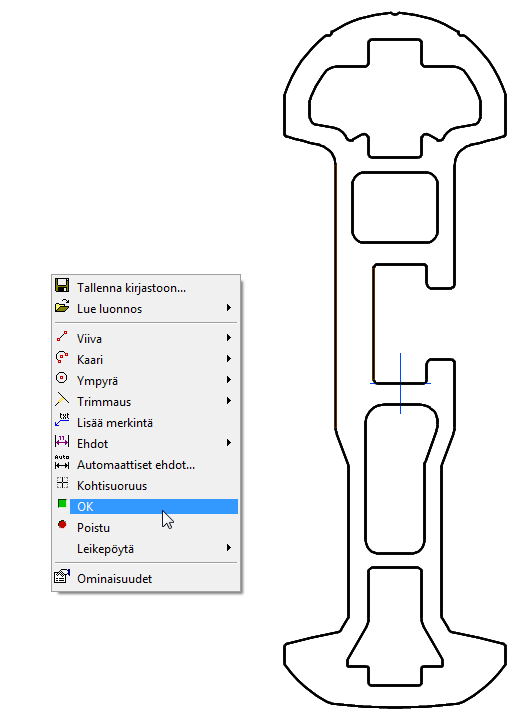

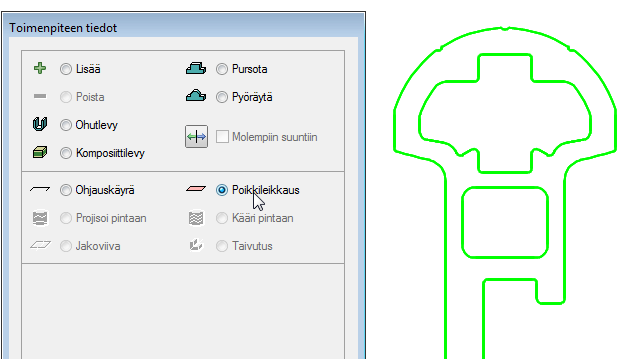

Hyväksy luonnos: Geometria on kunnossa, jos saat Toimenpiteen tiedot-ikkunasta valittua: Poikkileikkaus.

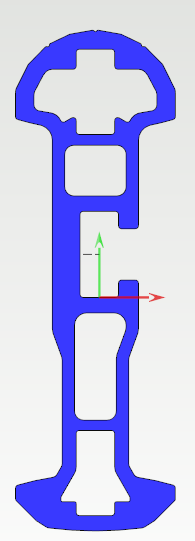

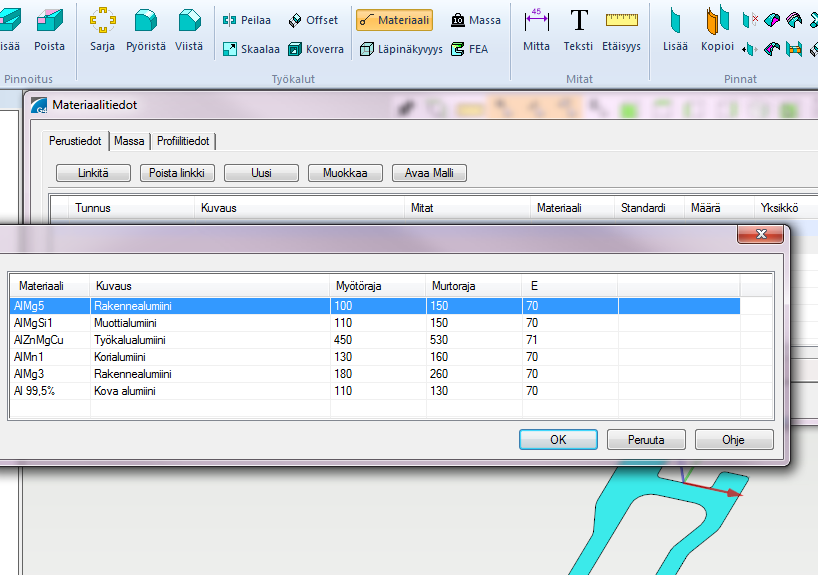

Poikkileikkaus on valmis. Määritä materiaalitiedot (oletuksena on teräksen tiheys ja väri). Voit myös antaa nimiketiedot poikkileikkaukselle.

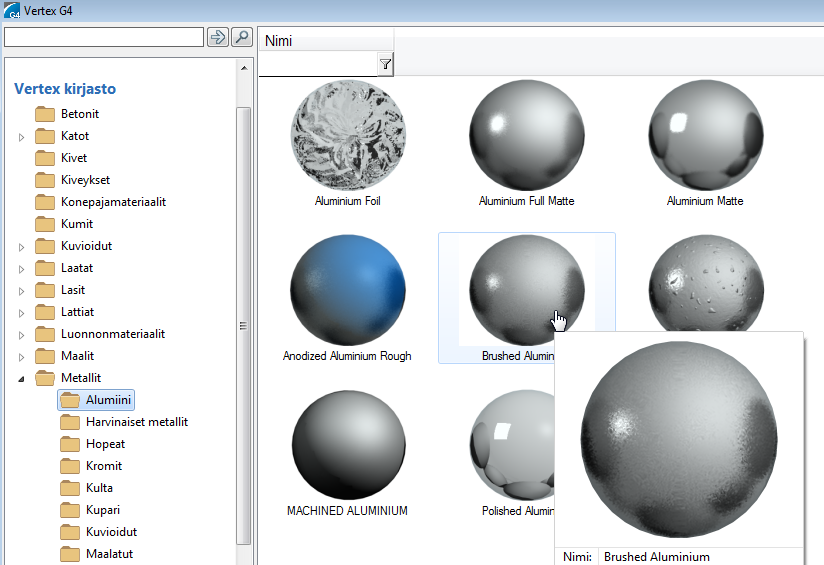

Määritä halutessasi visualisointimateriaali (optio)

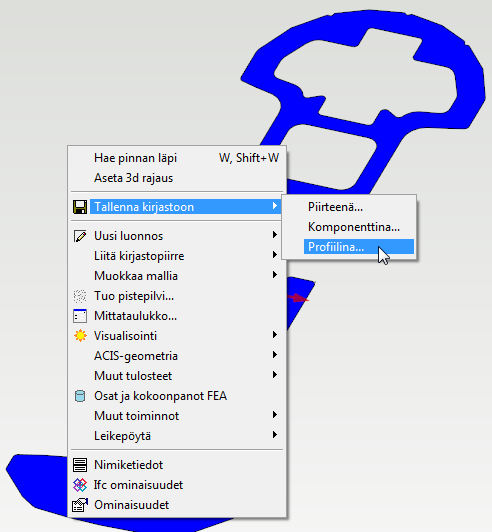

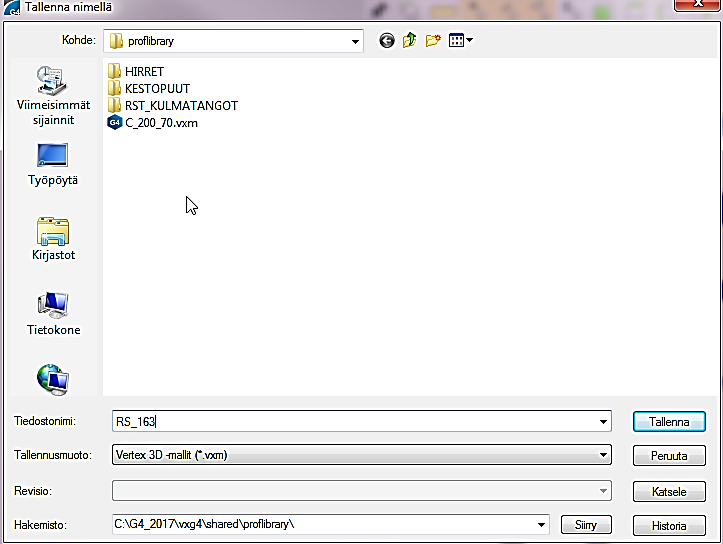

Tallenna osa ja lopuksi Tallenna kirjastoon Profiilina. Voit tehdä profiilille oman kansion. ÄLÄ käytä välilyöntiä kansion nimessä!

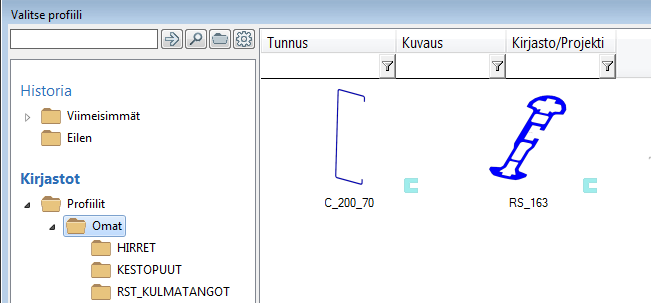

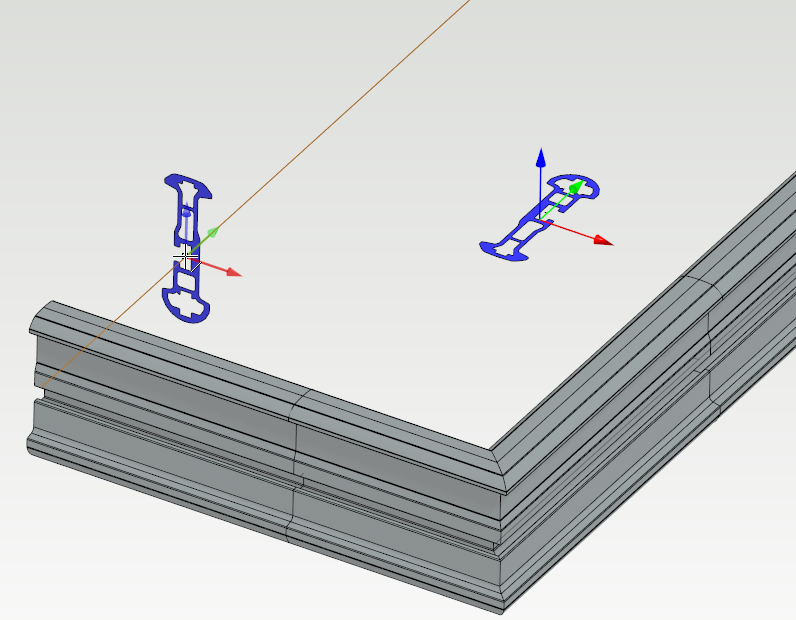

Testaa uusi profiili:

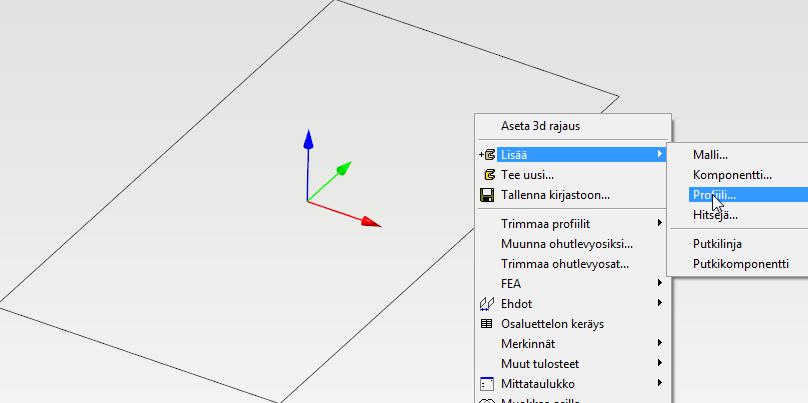

Lisää Profiili:

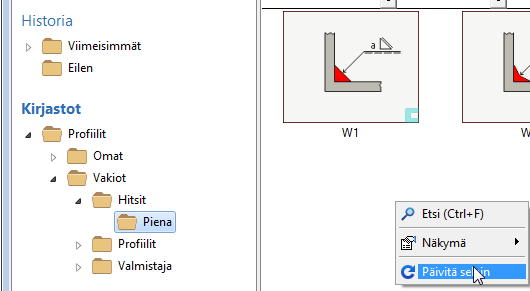

Päivitä selain:
Toimii! Valmis.
