Näköismalli-toiminto

Näköismalli-toiminnon käyttö

Tämä teksti on generoitu videon litteroinnin perusteella

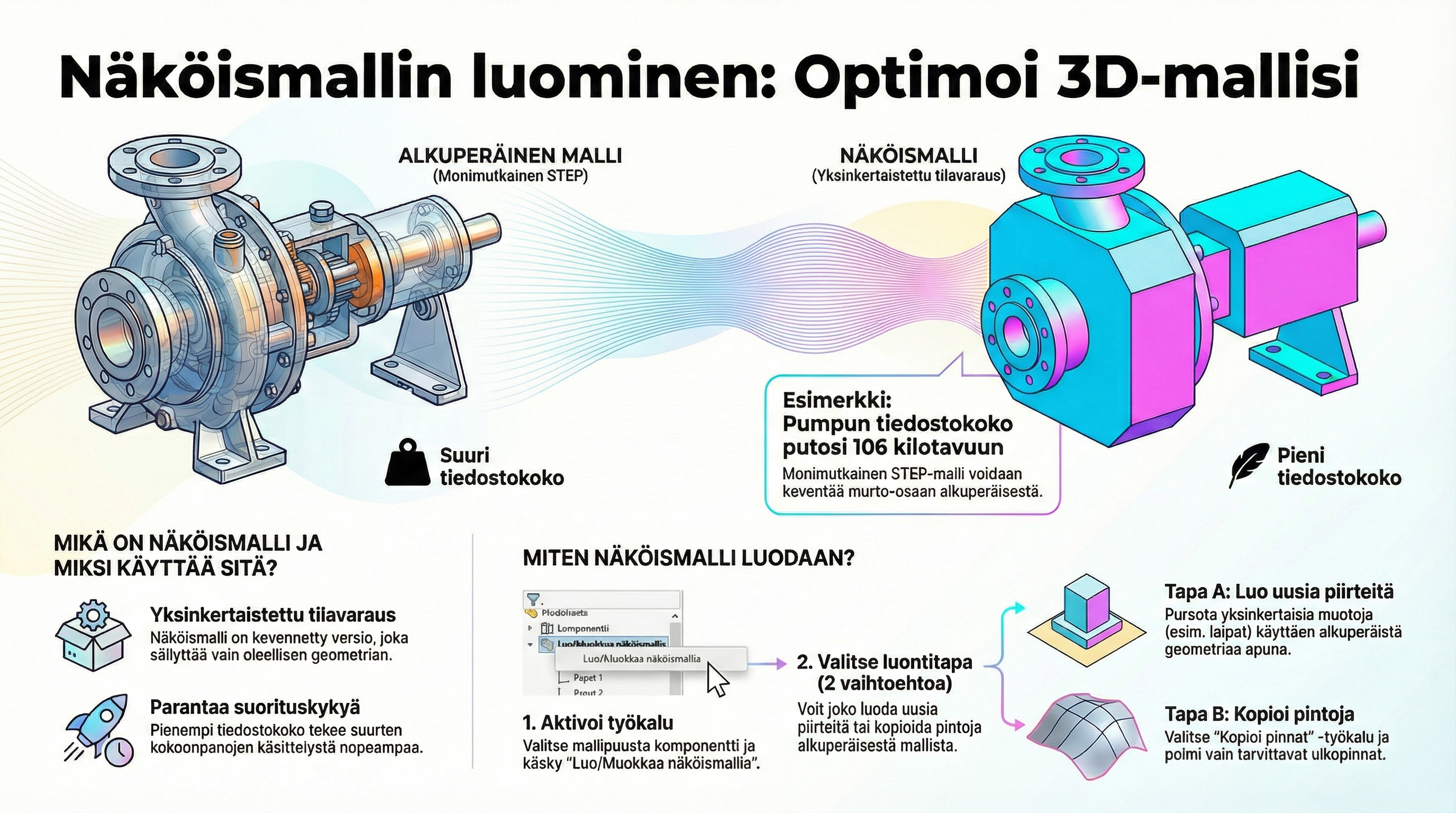

Tällä ohjeella teet raskaasta, yksityiskohtaisesta komponentista (esim. pumppu) kevyen näköismallin kokoonpanokäyttöön. Näköismalli toimii tilavarauksena ja liitettäviä pintoja (esim. laipat) varten, mutta ilman pienoismuotojen ja pulttien kaltaista turhaa detaljia. Lopputulos keventää mallia, nopeuttaa kokoonpanon käsittelyä ja suojaa alkuperäistä mallisisältöä.

Milloin näköismalli kannattaa tehdä?

Toimittajalta saadut, erittäin raskaat osat tai alikokoonpanot.
Kun tarvitset tilavarausmuodon (kotelot, sylinterit, laipat) ja asennusliittymät, mutta et yksityiskohtia.
Kun haluat nopeuttaa kokoasennuksen latausta, kääntöä ja piirustusten päivitystä.

Perusperiaate

Näköismalli luodaan valitusta osasta/alikokoonpanosta ja mallinnetaan yksinkertaistettu geometria alkuperäisen muodon avulla: hyödynnä apugeometrian pintoja ja reunoja luonnosten pohjana, pursota (extrude) perusmuodot ja säilytä olennaiset liittymäpinnat (kuten laipat).

Työvaiheet

1) Valmistele kokoonpano

Avaa kokoonpano ja varmista, että komponentti (esim. pumppu + putkilaippa) on paikallaan oikein.
Tunnista ne pinnat, mitat ja liitännät, jotka on pakko säilyttää (esim. laippojen tasot, pulttikehä, akselikeskilinja).

2) Luo näköismalli

Valitse komponentti kokoonpanossa.
Avaa kevennys/näköismalli-toiminto (komennon nimi/navigaatio voi vaihdella versiosta riippuen).
Luo näköismallin runko – ohjelma muodostaa kevennetylle geometrian luonnille oman kontekstin.

Vinkki: Näköismallin idea on, että et “siivoa” alkuperäistä, vaan mallinnat päälle kevyen vastineen.

3) Mallinna yksinkertaistetut muodot

Luonnostele apugeometrian pinnoille.
– Valitse alkuperäisen osan taso tai pinta luonnosalustaksi.
– Poimi reunoja viivoiksi/sketseiksi (kopioi reunoja) tai piirrä uudet perusmuodot (ympyrä, suorakulmio).
Pursota rungon päämuodot (sylinterit, lohkot) näköismalliin.
Lisää vain tarvittavat yksityiskohdat: laipat, pulttikehän sijainti/halkaisija (tarvittaessa pelkkänä ääriviivana), karkeat liitäntäkohdat.

Tyypillinen virhe: laipan taso jää “puolikkaaksi” tai eri korkeuteen kuin putken pää. Jatka luonnospinta/laipat samaan tasoon kuin asennusliittymä, jotta kiinnitys täsmää.

4) Hyödynnä kopioi-pinta / kopioi-reuna

Kun liittymäpinta on monimutkainen, kopioi pintoja alkuperäisestä osasta ja käytä niitä luonnosten apuna.
Vältä pienten pyöristysten, viisteiden, ruuvien yms. kopioimista – ne eivät auta tilavarauksessa, mutta kasvattavat kompleksisuutta.

5) Viimeistele

Tarkista, että näköismallin ulkokuori vastaa tilantarvetta ja että liittymäpinnat (esim. laipan jako, aukon halkaisija, keskilinja) täsmäävät.
Nimeä näköismalli selkeästi (esim. Pumppu_XYZ_NÄKÖISMALLI).
Tallenna ja varmista, että kokoonpanossa näköismalli on käytössä alkuperäisen sijaan (riippuen versiosta: näytä/peitä, vaihda esitys tms.).

Hyvät käytännöt

Pidä se karkeana. Kotelot, sylinterit, laipat – ei pultteja, ei pikkutarkkoja muotoja.
Säilytä asennusliittymät. Liitospinnat, keskilinjat ja reikäjaot kannattaa mallintaa “oikeisiin paikkoihin”.
Apugeometria on ystävä. Kopioi reunoja/pintoja luonnoksen ohjureiksi, jotta mitoitus pysyy loogisena.
Massat ja ominaisuudet. Jos tarvitset paino-/momenttiarvoja, aseta näköismallille sopiva materiaali tai lukittu massa (riippuu organisaation käytännöistä).
Piirustukset ja jakelu. Käytä näköismallia asiakas- ja toimittajajakeluissa, kun haluat suojata yksityiskohtia.

Vaihtoehtoinen tapa (tarvittaessa)

Jos et käytä erillistä näköismalli-komentoa, voit:

Luoda kokoonpanossa paikallisen osan.
Kopioida pintoja alkuperäisestä ja pursottaa yksinkertaistettu muoto niiden avulla.
Tämä on toimiva varatapa, mutta varsinainen näköismalli-toiminto on yleensä sujuvampi, koska se on tehty tätä tarkoitusta varten.

Yhteenveto

Näköismalli on kevyt, tarkoituksenmukainen vastine raskaalle osalle.
Tee se kokoonpanossa hyödyntäen kevennys/näköismalli-toimintoa.
Mallinna vain tilavaraukseen ja asennukseen tarvittavat muodot.
Hyödynnä apugeometriaa (kopioidut pinnat/reunat) luonnosten pohjana.
Lopputulos: nopeampi kokoonpano, selkeä tilavaraus ja kunnossa olevat liittymät.
