Kuviointi

Tämä teksti on generoitu videon litteroinnin perusteella

Kuviointi ja aukkojen automaattinen tunnistus

Tässä ohjeessa käydään läpi, miten 2D-kuvion (hatch-kuvion) teko toimii Vertexissä ja miten saat aukot (esim. reiät) huomioitua automaattisesti. Lisäksi kerrotaan, mitä tehdä, jos ohjelma ei löydä aukkoja kuviointia tehdessä.

1. Kuvioinnin aloitus

1. Avaa piirustus, johon haluat lisätä kuvioinnin (esim. levyn poikkileikkaus).

2. Valitse Kuviointi / Kuvio -toiminto (”vanha kunnon hatch”).

3. Valitse haluamasi kuviotyyppi ja asetukset (viivojen väli, suunta jne.).

4. Osoita alueen rajaava viiva (esim. levyn ulkoreuna).

5. Hyväksy valinta (esim. rullahiiren painikkeella), jolloin ohjelma generoi kuvion.

Jos et tee muuta, ohjelma täyttää koko alueen välittämättä aukoista – eli reiät jäävät kuvioinnin alle.

2. Aukkojen lisääminen automaattisesti

Jotta reiät ja muut aukot huomioidaan, käytä kuvioinnin omaa aukkojen tunnistusta:

1. Kun kuvio on luotu, valitse kuvio (näpäytä kuvioviivaa).

2. Valitse komennosta Kuvio → Lisää aukot automaattisesti.

3. Osoita kuviota, johon aukot halutaan lisätä.

4. Ohjelma yrittää nyt etsiä suljetut aukkoalueet kuviota rajaavan viivan sisältä ja poistaa kuvioinnin niiden kohdalta.

Onnistuneessa tilanteessa:

• kuvio jää vain ”materiaalialueelle”

• reiät näkyvät tyhjinä, ilman hatch-viivoja.

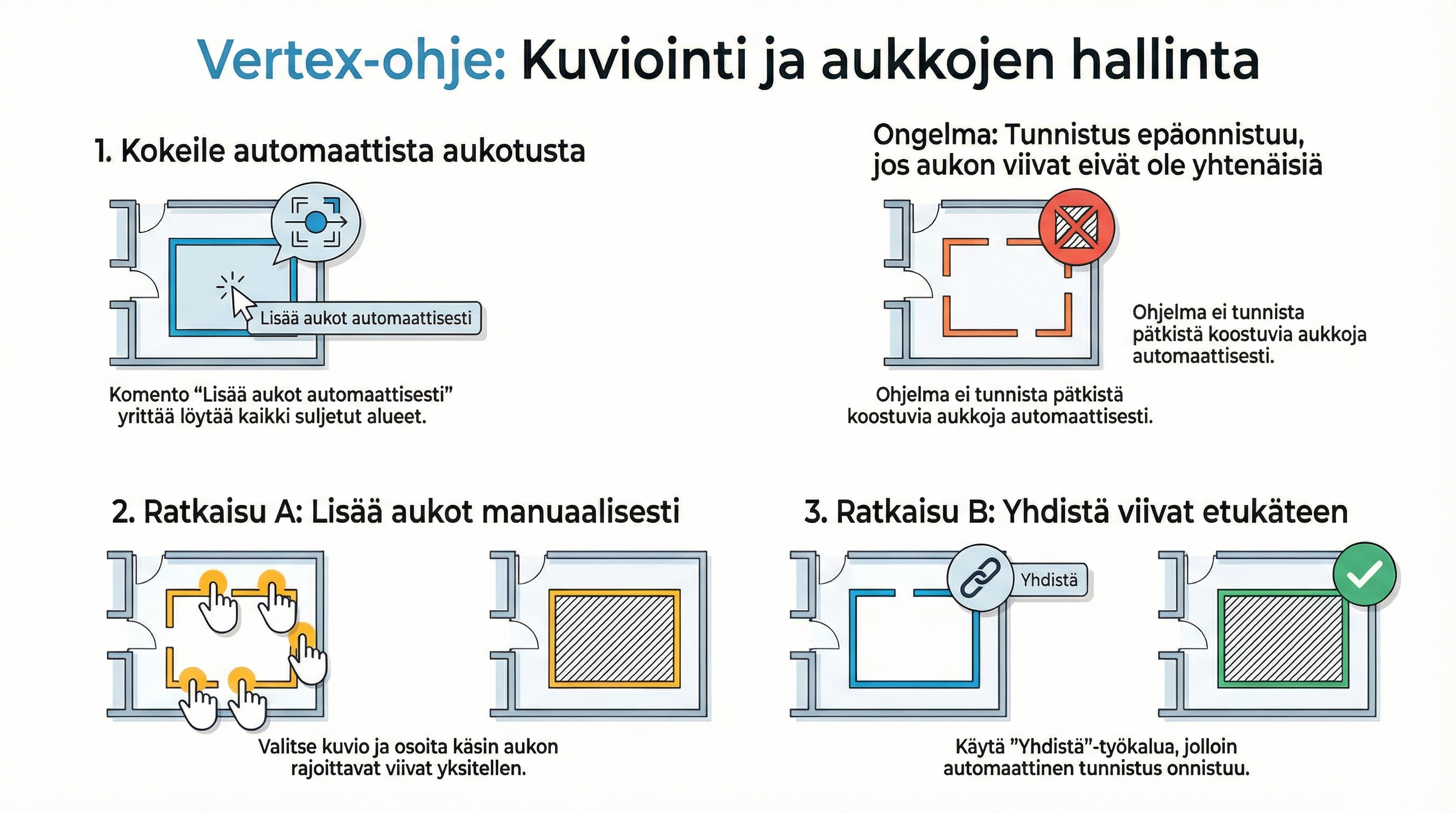

3. Jos aukkoja ei tunnisteta – yleisin syy

Jos komento ”Lisää aukot automaattisesti” ei tunnu tekevän mitään tai osa aukoista jää tunnistumatta, syynä on lähes aina se, että aukkoa rajaava viiva ei ole yhtenäinen.

Tyypillisesti:

• Aukko on piirretty useista pätkistä (lyhyistä viivanpätkistä tai kaarista).

• Vaikka ne näyttävät silmälle ympyrältä tai suljetulta muodosta, ohjelma ei tunnista niitä yhdeksi suljetuksi ketjuksi.

Tällöin automaattinen aukkojen lisäys ei toimi, koska ohjelma ei löydä selkeää, suljettua reunaa.

4. Aukon reunan korjaaminen: yhdistä pätkät yhtenäiseksi ketjuksi

Ennen kuviointia tai aukkojen lisäystä, kannattaa varmistaa että aukot on piirretty yhtenäisiksi:

1. Valitse aukkoa muodostavat viivanpätkät / kaaret.

2. Avaa valikosta komento, jolla viivat yhdistetään (litteroinnissa viitataan alasvetovalikkoon ja komentoon tyyliin ”Yhdistä”).

3. Kun olet yhdistänyt pätkät, aukon reunan pitäisi nyt olla yhtenäinen ketju.

Tämän voi tehdä:

• etukäteen ennen kuviointia
  tai

• jälkikäteen, jos huomaat vasta kuviointivaiheessa, että aukkoja ei tunnistettu.

Kun reunat on yhdistetty, ohjelma osaa jatkossa etsiä aukot automaattisesti.

5. Kuvioinnin päivittäminen aukkojen korjauksen jälkeen

Kun aukkojen reunat on yhdistetty:

1. Valitse kuvio uudelleen.

2. Valitse Kuvio → Lisää aukot automaattisesti.

3. Osoita kuviota.

Nyt ohjelma:

• tunnistaa suljetut aukkoalueet

• poistaa kuvion rei’istä automaattisesti.

Litteroinnin esimerkkitilanteessa:

• aluksi aukko ei toiminut, koska reuna oli ”pätkistä koostunut”

• viivat yhdistettiin komennolla

• ”Kuvio → Lisää aukot automaattisesti” -komennon jälkeen kuviosta tuli oikean näköinen ja aukot näkyivät oikein – ”No niin, toimii.”

6. Yhteenveto

• Kuviointi täyttää oletuksena koko valitun alueen, ellei aukkoja huomioida erikseen.

• Käytä komentoa Kuvio → Lisää aukot automaattisesti, jotta ohjelma etsii ja huomioi reiät ja muut aukot.

• Jos aukkoja ei tunnisteta:

  • tarkista, ettei aukko ole piirretty pätkistä, vaan että sen reuna on yhtenäinen ketju

  • käytä viivojen yhdistämistoimintoa, jotta reuna sulkeutuu oikein.

• Kun reunat on korjattu, automaattinen aukkojen lisäys toimii ja kuviosta tulee siisti ja luettava.
