Pohjadokumentti-ominaisuuden käyttö

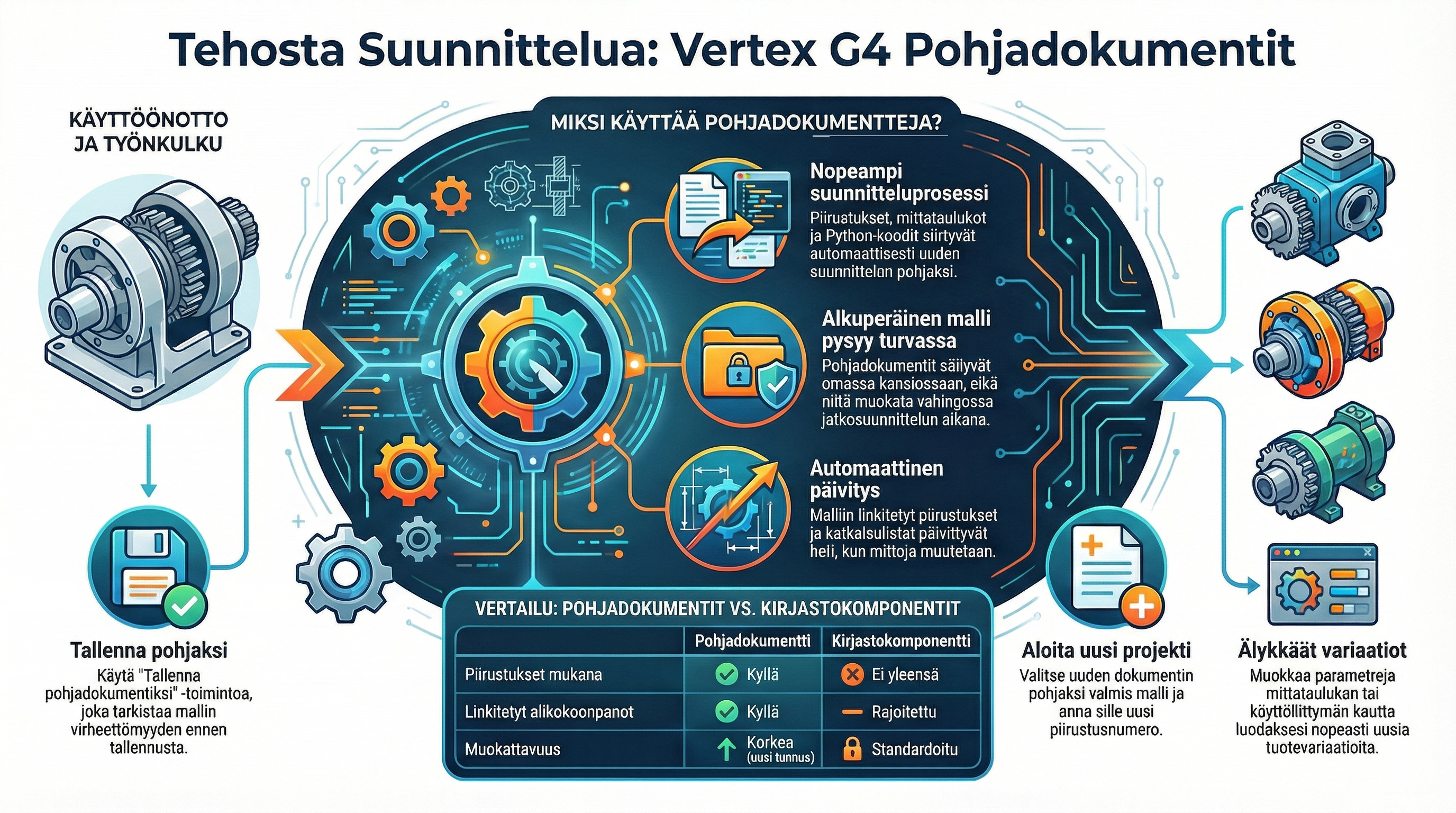

Pohjadokumentti-ominaisuuden käytöstä löytyy vinkkivideo Vertex Systems Oy:n Youtube-kanavalta. Klikkaa alla olevaa linkkiä.

Pohjadokumentti-ominaisuuden käyttö (youtube.com)

Tämä teksti on generoitu videon litteroinnin perusteella

1. Mikä on pohjadokumentti?

Pohjadokumentti on valmiiksi tehty Vertex G4 -malli, jota käytetään uuden suunnittelun lähtökohtana – aivan kuten template-tiedostot muissa ohjelmissa.

  • Pohjadokumentti voi olla:

    • osa-malli

    • kokoonpano-malli

  • Pohjadokumentti ei voi olla pelkkä piirustus, mutta:

    • osan / kokoonpanon piirustus voi sisältyä pohjadokumenttiin

    • mukaan voi tulla myös moniarkkinen piirustus

    • mukaan voi tulla katkaisulista (linkitettynä malliin)

Tyypillinen käyttötilanne: sinulla on malli (esim. porras, taso, levyosa, säiliö tms.), jota käytät toistuvasti eri mitoilla. Tallennat mallin pohjadokumentiksi ja jatkossa aloitat uudet versiot aina tämän pohjan kautta.

2. Mitä pohjadokumentti voi sisältää?

Pohjadokumenttiin voidaan sisällyttää:

  • 3D-malli

    • osa tai kokoonpano

    • voi sisältää ali- ja linkkikokoonpanoja

  • Piirustus

    • yksi- tai moniarkkinen piirustus

    • piirustus päivittyy, kun mallia muutetaan

  • Katkaisulista

    • 2024-versiosta alkaen katkaisulista voidaan linkittää malliin

    • lista päivittyy mallin muutosten mukaan

  • Mittataulukko ja Python-koodi

    • jos mallilla on mittataulukko ja siihen liittyvä Python-ohjaus, ne tallentuvat mukaan

    • kun mallista tehdään pohjadokumentti, sama .py-tiedosto tallennetaan pohjadokumenttikansioon samalla nimellä/numeroilla

Käytännössä pohjadokumentista tulee “täydellinen paketti”: malli + piirustus + katkaisulista + mittataulukko + Python-ohjaus.

3. Pohjadokumentit vs. kirjastokomponentit

Pohjadokumentit eivät ole sama asia kuin kirjastokomponentit.

Kirjastokomponentit:

  • tyypillisesti yksittäisiä osia tai kokoonpanoja

  • eivät sisällä piirustuksia kirjaston sisällä samalla tavalla

  • käytetään sijoittamiseen olemassa oleviin kokoonpanoihin

Pohjadokumentit:

  • tarkoitettu uuden tuotteen lähtökohdaksi

  • voivat sisältää:

    • piirustuksen

    • katkaisulistan

    • ali- ja linkkikokoonpanoja

  • ajatuksena:

    • pohjaa ei muokata jatkosuunnittelun yhteydessä

    • vaan siitä tehdään aina uusi dokumentti (uusi numero, uudet arkistotiedot)

4. Pohjadokumentin tallentaminen

4.1 Valmistele malli

Ennen tallennusta:

  1. Varmista, että malli on valmis ja toimiva pohja:

    • geometria kunnossa

    • mittataulukko toimii (jos käytössä)

    • Python-ohjaus toimii (jos käytössä)

    • piirustus on kunnossa (jos mukana)

  2. Tarkista, että haluamasi:

    • piirustus

    • katkaisulista

    • mahdolliset ali-/linkkikokoonpanot
      ovat valmiina ja liittyvät malliin oikein.

4.2 Tallenna malli pohjadokumentiksi

  1. Avaa malli (osa tai kokoonpano), josta haluat pohjadokumentin.

  2. Valitse valikosta:

    • Tiedosto → Tallenna uudeksi → Tallenna pohjadokumentiksi

  3. Ohjelma tekee mallin tarkastuksen:

    • jos ilmenee virheitä (esim. geometria- tai ehto-/viitemokia), ne tulee korjata ennen tallennusta

  4. Kun tarkastus näyttää ”virheetön, malli OK”, jatka tallennusta.

  5. Ohjelma avaa kansion, johon pohjadokumentit tallennetaan:

    • anna pohjadokumentille nimi / numero, esim. sama kuin mallilla tai ohjeistuksen mukainen koodi

  6. Hyväksy tallennus.

Tämän jälkeen:

  • pohjadokumentti on pohjadokumenttikansiossa

  • samaan kansioon tallentuu:

    • malli

    • piirustus

    • katkaisulista (jos linkitetty)

    • mittataulukko

    • Python .py-tiedosto (samalla nimellä)

5. Uuden mallin tekeminen pohjadokumentista

Kun pohjadokumentti on tallennettu, sitä käytetään uuden suunnittelun lähtökohtana.

5.1 Uuden dokumentin perustaminen

  1. Valitse Uusi dokumentti (esim. uusi osa tai uusi kokoonpano).

  2. Uuden dokumentin perustamisikkunassa etsi kohta Pohjadokumentti.

  3. Valitse Selaa… (tai vastaava toiminto).

  4. Valitse listalta haluamasi pohjadokumentti.

  5. Anna uusi tunnus / dokumenttinumero uudelle mallille.

  6. Avaa arkistotiedot:

    • täytä ainakin:

      • nimi / kuvaus

      • tyypit / luokat yrityksen käytännön mukaisesti

    • voit käyttää sanakirjaa / nimikesanakirjaa apuna

  7. Hyväksy valinnat painamalla OK.

Tämän seurauksena Vertex:

  • luo uuden dokumentin valitun pohjadokumentin pohjalta

  • kopioi mallin ja siihen liittyvät dokumentit (piirustus, katkaisulista, mittataulukko, Python-ohjaus)

  • liittää niihin uuden numeron ja arkistotiedot

5.2 Mallin ja piirustuksen muokkaaminen

  1. Avaa uusi malli.

  2. Tee tarvittavat muutokset:

    • muuta mittoja mittataulukosta

    • käytä tarvittaessa Python-ohjattuja parametreja

    • lisää / poista yksityiskohtia tarpeen mukaan

  3. Päivitä piirustus:

    • avaa piirustus

    • suorita Päivitä piirustus (tai vastaava komento)

    • mittojen, taivutustietojen, katkaisulistan yms. tulisi päivittyä uuden mallin mukaisiksi

  4. Tallenna uusi dokumentti normaalisti.

Huomio: pohjadokumenttia ei muuteta tässä vaiheessa – se pysyy puhtaana lähtöpohjana tulevia projekteja varten.

6. Huomio Vertex Flow -ympäristössä

Pohjadokumentti-ominaisuus on G4-päässä toimiva ominaisuus, eikä se sellaisenaan toimi suoraan Vertex Flow’n nimikerakenteissa.

Flow-puolella vastaavat tilanteet hoidetaan mm.:

  • rakenteen kopioinnilla (käytetään olemassa olevaa nimikerakennetta pohjana)

  • parametrisilla nimikkeillä:

    • kokoonpano, jolla on mittataulukko (ja tarvittaessa Python-ohjaus)

    • kun mittoja muutetaan, Flow voi automaattisesti luoda:

      • uudet nimikenumerot niille malleille, joissa muutoksia on tapahtunut

Käytännössä:

  • G4:n pohjadokumentti on suunnittelijan työkalu G4-ympäristössä

  • Flow’n rakenteen kopiointi ja parametristet nimikkeet hoitavat vastaavaa logiikkaa PDM/PLM-puolella

7. Milloin pohjadokumentteja kannattaa käyttää?

Pohjadokumentit sopivat erityisen hyvin tuotteisiin, joissa:

  • malli toistuu usein eri mitoilla tai pienin muutoksin, esim.:

    • ohutlevylaatikot

    • särmätyt levyosat (kartiot, kanavat ym.)

    • porras- ja tasokokoonpanot

    • erilaiset profiilirakenteet

  • halutaan, että:

    • mallin mukana kulkee valmis piirustus

    • katkaisulista päivittyy automaattisesti

    • mittataulukko ja Python-ohjaus ovat valmiiksi paketissa

Hyödyt:

  • Nopeampi suunnittelu: uusi tuote syntyy muutamassa vaiheessa mittoja muokkaamalla

  • Yhtenäiset mallit ja piirustukset: lähtökohta on aina sama, yrityksen standardien mukainen

  • Vähemmän etsimistä: usein käytetyt pohjat ovat yhdessä paikassa pohjadokumenttikansioissa, eivät yksittäisten projektien seassa

8. Pika-yhteenveto

  1. Tee malli, joka sopii pohjaksi tuleville tuotteille (osa tai kokoonpano).

  2. Lisää tarvittaessa:

    • piirustus

    • katkaisulista

    • mittataulukko + Python-ohjaus

  3. Tiedosto → Tallenna uudeksi → Tallenna pohjadokumentiksi

  4. Varmista tarkastuksessa, että malli on virheetön ja tallenna pohjadokumentiksi.

  5. Kun aloitat uuden tuotteen:

    • luo Uusi dokumentti

    • valitse pohjaksi Pohjadokumentti → Selaa… → valitse pohja

    • anna uudelle mallille uusi numero ja arkistotiedot

  6. Muuta mitat / parametrit, päivitä piirustus ja tallenna – pohja säilyy ennallaan.
