3D-formaatit ja 3D-mallien tuonti ohjelmaan


Video

3D-formaateista ja 3D-mallien tuonnista Vertex G4 ohjelmaan löytyy vinkkivideo Vertex Systems Oy:n Youtube-kanavalta. Klikkaa alla olevaa linkkiä.

Tuetut 3D-tiedostomuodot ja tuonti ohjelmaan

Tämä teksti on generoitu videon litteroinnin perusteella

Yhteenveto

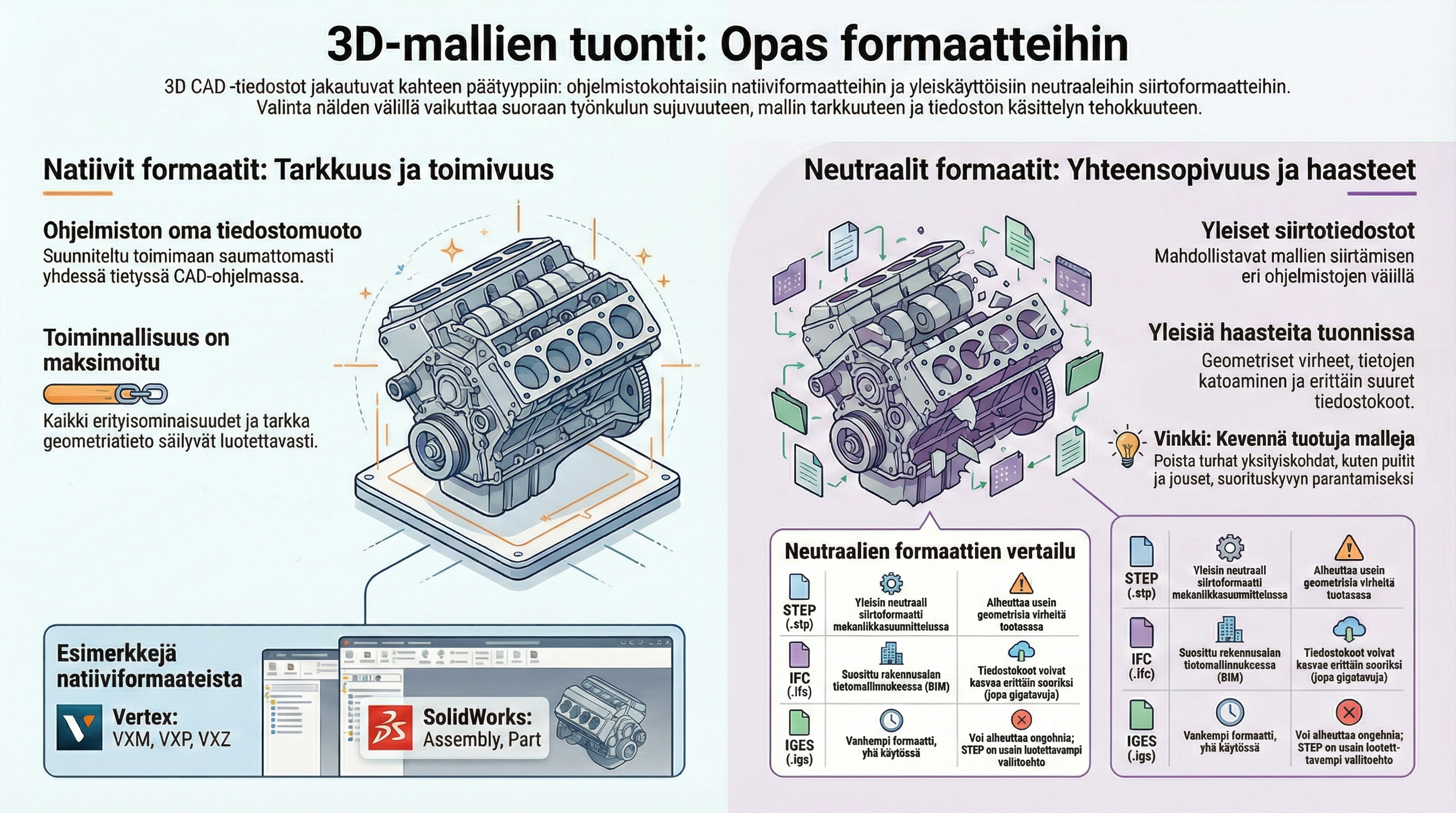

Vertex G4 tukee sekä natiivi-muotoja (Vertexin omat osat ja kokoonpanot) että laajasti käytettyjä neutraaleja vaihtomuotoja. Neutraalit muodot mahdollistavat mallien siirron eri CAD-ohjelmien välillä. Alla tärkeimmät muodot ja tuontiohjeet.

Tuetut 3D-formaatit (neutraalit vaihtomuodot)

Muoto

Käyttötarkoitus lyhyesti

Huomioita tuonnissa

STEP (STP, STEP AP203/AP214/AP242)

Yleisin 3D-vaihtomuoto runkotarkkaan geometriansiirtoon (solidit, pinnat, assembly-rakenne)

Yleensä paras ensisijainen valinta. Varmista yksiköt ja käytä “ommeltu/solidiksi” -asetusta.

IGES (IGS)

Pitkään käytössä ollut neutraali muoto; erityisesti pintamallien siirto

Versioita on monia; voi tuoda avoimia pintoja → käytä paikkaus/ommeltu-asetuksia.

ACIS SAT (SAT)

ACIS-ytimeen perustuvien sovellusten geometrian siirto

Tyypillisesti vakaa solidien siirrossa. Toimii usein ilman erikoisasetuksia.

STL

Kolmioverkkona siirrettävä malli; 3D-tulostus, visualisointi

Ei parametreja tai piirteitä → muokkaus on hankalaa. Soveltuu katseluun ja törmäystarkasteluun.

DAE / Collada

Pintamallit/visualisointi; kevyet mallit kokoonpanoon

Tuodaan pintamallina. Hyvä keventämiseen ja “layout-/tilamalleihin”.

3DS

Vanhempi visualisointimuoto

Samoin pintamalli; käytä, kun halutaan kevyt esitys.

3D DWG

AutoCAD-pohjainen 3D

Voi sisältää verkkoja/splini-pintoja; muista DWG-tuonnin asetukset (yksiköt, mittakaava).

IFC

Rakennusalan malli-vaihto

Rakenne tieto voi olla mukana; käytetään erityisesti AEC-yhteyksiin.

Huom: Natiivi Vertex-muodot ovat G4:n omia osia ja kokoonpanoja (paras toiminnallisuus ja muokattavuus). Neutraaleissa muodoissa toiminnallisuus riippuu siitä, mitä tieto kulkee mukana (solidit vs. pinnat vs. verkko).

Miten tuonti tehdään – perusohje (askel askeleelta)

  1. Avaa Vertex G4 ja valitse Tiedosto → Tuo…
    (Valitse haluttu tuontityyppi, esim. STEP/IGES/SAT/DAE/3D DWG.)

  2. Valitse tiedosto
    Selaa kohteeseen ja valitse tuotava 3D-tiedosto.

  3. Aseta tuontiasetukset ennen hyväksyntää
    Yleisimmät asetukset, jotka kannattaa tarkistaa:

    • Yksiköt & mittakaava: millimetrit/metrit oikein lähdeohjelman mukaan.

    • Pintojen paikkaus: yhdistää avoimet pinnat umpigeometriaksi, jos mahdollista.

    • Kokoonpano/osa: tuodaanko yhtenä osana vai kokoonpano-rakenteena.

    • Koordinaatit / sijainti: tuodaanko maailmanorigoon vai suhteessa nykyiseen kokoonpanoon.

    • Geometrian siistintä/korjaus: auttaa IGES/STEP-pintojen sulkemisessa.

    • Verkkotiheys (STL/verkot): vaikuttaa katselun raskauteen ja pinnanlaatuun.

  4. Hyväksy tuonti
    Vertex luo osan tai kokoonpanon valituilla asetuksilla.

  5. Tallenna tuotu malli Vertex-muotoon
    Jotta käsittely on jatkossa sujuvaa, tallenna tuotu malli Vertexin natiiviksi osaksi/kokoonpanoksi.

Muotokohtaiset vinkit

  • STEP (suositus #1):
    Valitse STEP ensisijaisesti. Ota käyttöön “ommeltu/solidiksi” ja geometrian korjaus. Varmista yksiköt.

  • IGES:
    Varaudu pintojen paikkaamiseen. Jos saat vain auki jääviä pintoja, kokeile eri IGES-versiota tai STEP-tiedostoa lähdejärjestelmästä.

  • SAT (ACIS):
    Toimii usein suoraviivaisesti. Jos solidit eivät synny, kokeile tuontitoleranssin hienosäätöä.

  • STL:
    Hyvä 3D-tulostukseen, mutta huono muokattavuuteen (pelkkä kolmioverkko). Mallin muokkaus Vertexissä on käytännössä käsityötä.

  • DAE / 3DS (pintamallit):
    Käytännöllisiä keveinä esitysmalleina suuriin kokoonpanoihin. Ne eivät tuo parametreja tai piirrehistoriaa → käytä sellaisenaan.

  • 3D DWG:
    Sisältö vaihtelee. Tarkista DWG-tuontiasetukset (yksiköt, mittakaava). Jos putket/pyöreät muodot vääristyvät, kokeile vaihtoehtoista formaattia lähdejärjestelmästä (STEP/SAT).

  • IFC:
    AEC-yhteyksiin. Hyödyllinen rakenteen hahmottamiseen; geometrian laatu ja detaljitaso vaihtelee lähteestä riippuen.

Yleiset ongelmat ja ratkaisut

  • Avoimet pinnat / solidi ei muodostu:
    Tarvittaessa kokeile toista formaattia (STEP ↔ IGES ↔ SAT) tai pyydä uusi vienti lähdejärjestelmästä.

  • Väärä koko/mittakaava:
    Vaihda yksiköt tuontiasetuksista ja tuo uudelleen.

  • Liian raskas malli:
    Käytä DAE/3DS kevyenä pintamallina kokoonpanon yleiskuvaan, tai pienennä verkon tiheyttä (STL/verkot).

  • Heikko muokattavuus (STL/verkot):
    Pyydä solidipohjainen siirto (STEP/SAT) tai tee muutokset lähdejärjestelmässä ennen vientiä.

Parhaat käytännöt

  • Pyydä aina STEP tai SAT ensisijaisena siirtomuotona, jos mallia täytyy muokata Vertexissä.

  • Tallenna tuotuna natiiviksi Vertex-osaksi/kokoonpanoksi heti tuonnin jälkeen.

  • Suuriin layout-kokoonpanoihin käytä tarvittaessa DAE/3DS pintamalleja keventämään katselua.

  • Dokumentoi lähdejärjestelmä, versio ja käytetyt yksiköt – helpottaa ongelmanratkaisua.
