2D-kuvion nosto 3D-malliksi

2D-kuvion nostosta 3D-malliksi löytyy vinkkivideo Vertex Systems Oy:n Youtube-kanavalta. Klikkaa alla olevaa linkki.

2D-kuvion nosto 3D-malliksi (youtube.com)

Tämä teksti on generoitu videon litteroinnin perusteella

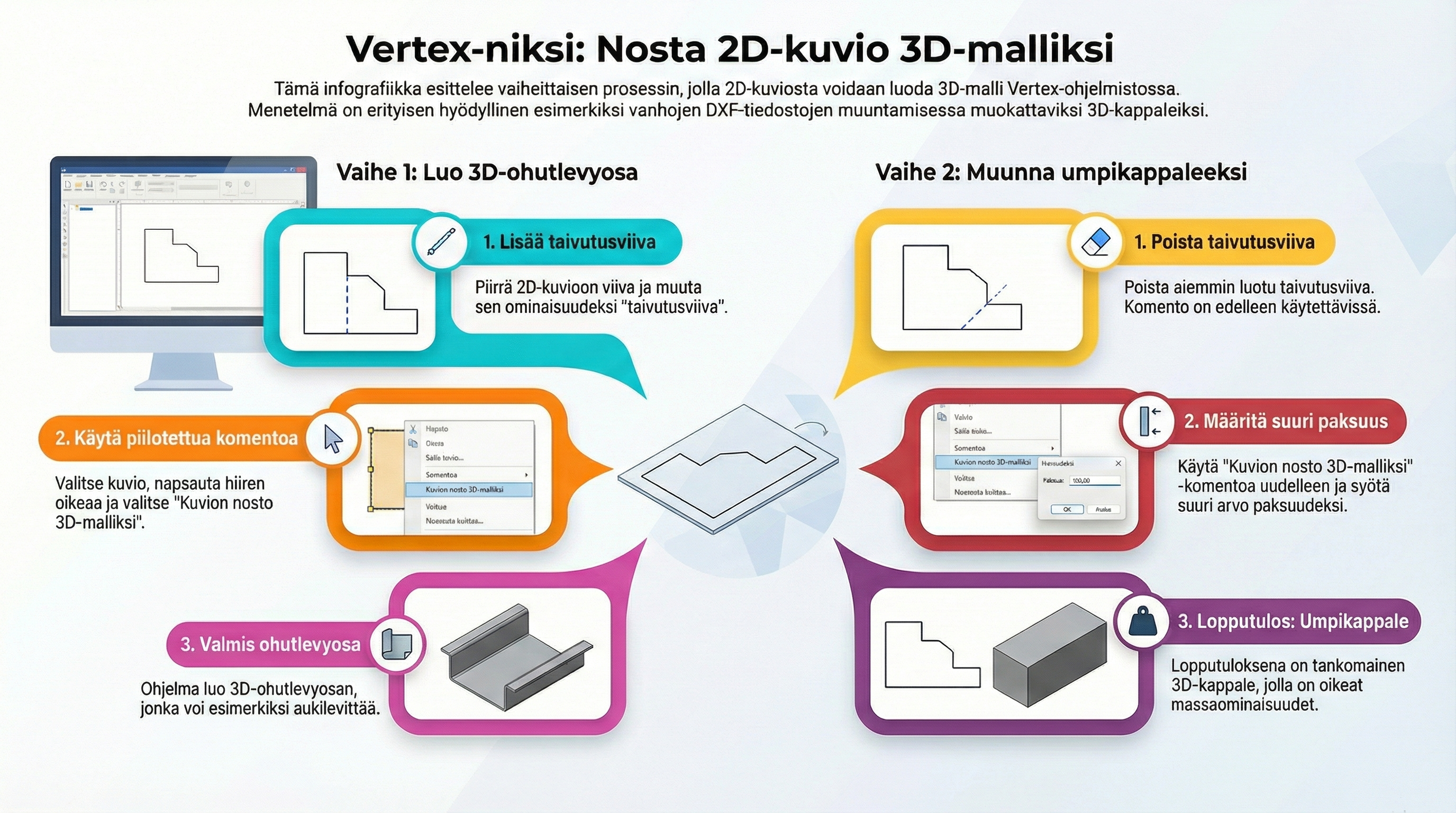

2D-kuvion nosto 3D-malliksi

Tässä artikkelissa käydään läpi Vertex G4/G4 Plant -toiminto Kuvion nosto 3D-malliksi, jolla 2D-kuvion viivotuksesta voidaan muodostaa 3D-ohutlevyosia tai esimerkiksi “tankomalli” (täysi profiili).

Toiminnosta on hyötyä erityisesti, kun:

  • käytössä on vain 2D-aineisto (esim. DXF), josta pitää tehdä 3D-malli

  • halutaan tehdä ohutlevymalli 2D-leikkauskuvion perusteella

  • tarvitaan nopea massan tai tilavuuden tarkistus 2D-profiilin perusteella


1. Lähtötilanne 2D:ssä

Toiminto perustuu viivotettuun (kuvioituun) alueeseen 2D-piirustuksessa.

  1. Piirrä 2D-leikkauskuvio normaalisti (suljettu muoto).

  2. Lisää viivotus (kuviointi) siihen alueeseen, josta haluat tehdä 3D-mallin.

  3. Piirrä taivutuskohta viivalla siihen kohtaan, johon ohutlevyn taivutus tulee.

Vinkki: Jos viivat tai viivotus eivät näy, varmista että kaikki tasot (tasot/kerrokset) ovat näkyvissä.


2. Muuta viiva taivutusviivaksi

Jotta ohjelma tunnistaa taivutuksen, viivan tyyppi muutetaan taivutusviivaksi:

  1. Valitse taivutuskohtaa esittävä viiva.

  2. Avaa viivan ominaisuudet.

  3. Muuta tyyppi Taivutusviiva-tyyppiseksi.

  4. Ohjelma tarjoaa oletusarvoja, kuten:

    • taivutussäde

    • taivutuskulma (esim. 90°)

    • taivutuksen suunta (katsojaa kohti / katsojasta poispäin)

Näiden perusteella ohjelma osaa muodostaa taivutuksen 3D-malliin.


3. Komennon käynnistys: Kuvion nosto 3D-malliksi

Kun viivotus ja taivutusviiva ovat valmiina:

  1. Valitse viivotus (kuvioitu alue) 2D-kuvassa.

  2. Napsauta hiiren oikeaa painiketta viivotuksen päällä.

  3. Valitse kontekstivalikosta Kuvion nosto 3D-malliksi.

Moni käyttäjä ei tiedä tästä komennosta, koska se ilmestyy näkyviin juuri tässä tilanteessa (viivotus valittuna ja taivutusviiva luotuna).


4. Asetusikkuna: levyn paksuus ja taivutusarvot

Komennon käynnistämisen jälkeen avautuu valintaikkuna, jossa:

  • tarjotaan levyn paksuuksia (aiemmin käytetyt paksuudet)

  • näkyy taivutussäteitä ja -kulmia, usein standardin DIN 6935 mukaisia oletusarvoja

  • voit tarvittaessa muuttaa arvoja (paksuus, säde, kulma, suunta)

Toimi näin:

  1. Valitse levyn paksuus (esim. 3 mm ohutlevylle tai jokin muu haluttu paksuus).

  2. Tarkista taivutuksen säde ja kulma.

  3. Hyväksy asetukset painamalla OK.

Huomio: Jos paksuus on hyvin suuri suhteessa profiilin mittoihin, ohjelma voi varoittaa (“paksuus suurempi kuin levyn lyhyempi sivu”). Varoitus voidaan hyväksyä, jos tarkoitus onkin tehdä massiivinen “tankomalli” eikä ohutlevyosaa.


5. Tulos: 3D-ohutlevyosaa tai tankomalli

OK:n jälkeen:

  • ruudulle muodostuu 3D-malli:

    • Ohutlevyosa, jos paksuus on järkevä ohutlevyksi →

      • osa voidaan aukilevittää normaalisti

      • ohjelma hakee itse levyn peruspinnan

    • Tankomalli (täysi profiili), jos paksuus on hyvin suuri →

      • käytännössä tavallinen 3D-kappale, jolla on oikea tilavuus ja massa

Mallilla on materiaalina esimerkiksi teräs (oletus tiheys, esim. 7850 kg/m³), joten:

  • massalaskenta toimii

  • voit verrata massaa muihin osiin tai aiempiin malleihin


6. Taivutusten muokkaaminen jälkikäteen

Luodusta ohutlevymallista voidaan muokata taivutuksia:

  1. Valitse 3D-ohutlevyosa mallista tai puusta.

  2. Hiiren oikea → Muokkaa malliaMuokkaa taivutuksia (tai vastaava komento).

  3. Aukeavassa ikkunassa näet mm.:

    • taivutuskulman

    • taivutussäteen

    • kaaren pituuden

Arvoja voidaan muuttaa, jos halutaan täsmätä esim. piirustuksessa annettuihin tarkkoihin arvoihin.


7. 2D-kuvion siivoaminen ja jatkokäyttö

Kun 3D-malli on muodostettu:

  • 2D-taivutusviiva voidaan poistaa, jos sitä ei enää tarvita piirustuksessa.

  • 3D-malli säilyy, vaikka 2D-viiva tai viivotus poistetaan.

3D-malli:

  • tallennetaan kuten mikä tahansa muu osa

  • voidaan käyttää kokoonpanoissa

  • voidaan aukilevittää (ohutlevyosa)

  • voidaan hyödyntää massalaskennassa ja jatkosuunnittelussa


8. Käyttöesimerkki: DXF-aineistosta levykappale

Toiminto on erityisen hyödyllinen, jos asiakkaalta on saatu vain 2D-DXF, esimerkiksi erikoisen muotoinen levykappale:

  1. Tuo DXF Vertexiin.

  2. Varmista, että profiili on suljettu ja lisää viivotus.

  3. Piirrä taivutusta vastaava viiva ja muuta se Taivutusviivaksi.

  4. Valitse viivotus → hiiren oikea → Kuvion nosto 3D-malliksi.

  5. Syötä levyn paksuus ja taivutusarvot → OK.

Lopputuloksena saat ohutlevymallin, jonka voi aukilevittää ja liittää normaaliin ohutlevyprosessiin.


Yhteenveto

Kuvion nosto 3D-malliksi mahdollistaa:

  • 2D-viivotuksen nopean muuttamisen 3D-ohutlevyosaksi tai tankomalliksi

  • DXF-pohjaisten 2D-kuvioiden “pelastamisen” 3D-käyttöön

  • oikean massan ja geometrian saamisen ilman, että malli täytyy piirtää alusta asti 3D:nä

Perusvaiheet:

  1. Piirrä ja viivota 2D-kuvio.

  2. Lisää taivutusviiva ja muuta se Taivutusviivaksi.

  3. Valitse viivotus → hiiren oikea → Kuvion nosto 3D-malliksi.

  4. Syötä levyn paksuus ja taivutusarvot → OK.

  5. Käytä syntynyttä 3D-mallia normaalisti (aukilevitys, massalaskenta, kokoonpanot).

Kun nämä vaiheet kerran oppii, 2D-kuvion nosto 3D-malliksi on nopea ja tehokas tapa tehdä sekä ohutlevyosia että erikoisprofiileja Vertex-ympäristössä.
