Hitsaustyöpisteen suunnitteluautomaatti

Hitsaustyöpisteen suunnitteluautomaattista löytyy vinkkivideo Vertex Systems Oy:n Youtube-kanavalta. Klikkaa alla olevaa linkkiä.

(80) Hitsaustyöpisteen suunnitteluautomaatti - YouTube

Hitsaustyöpisteen suunnitteluautomaatti

Tämä teksti on generoitu videon litteroinnin perusteella.

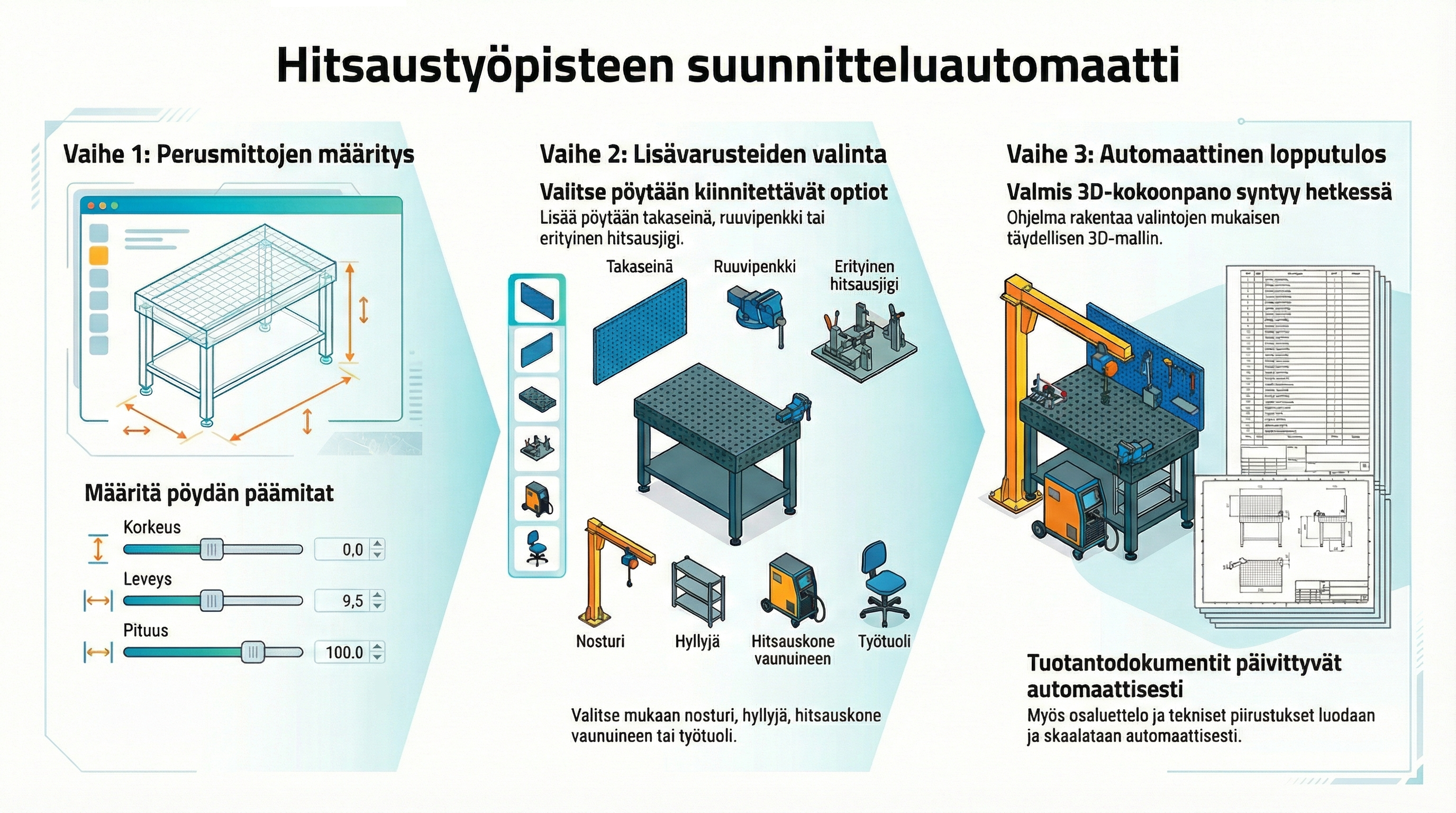

Tämä artikkeli kokoaa litteroidun sisällön selkeäksi, heti käytännössä toteutettavaksi ohjeeksi. Tavoite on rakentaa parametrinen hitsaustyöpiste (”pöytätyöpiste”), jonka ympärille voidaan valita ja mitoittaa optioita (hitsauskone, hyllyt, työkalulaatikko, nosturi, ruuvipenkki, jigipöydät, lisäpenkki, sähkökouru/rasia, verhoseinät jne.) automaattisesti – yhdellä käyttöliittymällä, yhdestä mallipohjasta.


1) Rakenna päämalli: hitsauspöytä ”Master”

  1. Luo kokoonpano: HITSAUS_TYOPISTE_MASTER

  2. Määritä ohjausmitat (mittataulukko / Parameters)

    • PITUUS (mm) – pöydän kokonaispituus

    • LEVEYS (mm) – pöydän kokonaisleveys

    • KORKEUS (mm) – työskentelykorkeus

    • JALKAVÄLI (mm) – jalkojen jako pituussuunnassa

    • KANTTILEVY_PAKSUUS (mm) – pöytälevy

    • REIJITYS_JAKO (mm) – jigipöydän reikäjaolle, jos käytössä

  3. Piirrä runko (jalat, poikittaispalkit, pöytälevy) ja sidonta:

    • Käytä skeemoja ja suhteita (constraints), jotta pituus/leveys/korkeus ohjaavat koko pöydän geometriaa.

    • Aseta referenssitasot & koordinaatit lisämoduuleille (”kiinnityspaikat”).

  4. Testaa skaalautuvuus: vaihda PITUUS/LEVEYS/KORKEUS arvoja → rungon tulee elää ilman ylirajoitteita.


2) Tee moduulit optioiksi (”lisävarusteet”)

Luo jokaisesta varusteesta oma alikooste/osa, joka osaa asemoitua masteriin valmiisiin kohdistuksiin. Pidä nimet selkeinä:

  • MOD_HYLLY_TAAKSE (takahylly, korkeussäätö, pituuden mukainen pilarijako)

  • MOD_HYLLY_SIVU (sivuhylly vasen/oikea)

  • MOD_TYOKALULAATIKKO (leveydet S/M/L; kiinnitys jalkaväliin)

  • MOD_NOSTURI (pylväs- tai kiskunosturi; pyörähdyssäde + vapaat tilat)

  • MOD_RUUVIPENKKI (pöytälevyn reuna + vahvistuslevy)

  • MOD_HITSAUSKONE (runko+vaunu; kaapelivarasto; pistokepaikka)

  • MOD_JIGIPYÖTÄ (reijitys ja marginaalit pöytälevylle)

  • MOD_SAHKOKOURU (kaapelikouru + pistorasiat; pituuden mukaan toisto)

  • MOD_VERHOSEINA (kisko + verhot; varmistus nosturin kanssa)

  • MOD_PENKKI (apupenkki; peilattava vasen/oikea)

Hyvät käytännöt

  • Lisää varianttiparametrit (esim. KOKO=S/M/L, PUOLI=L/R, KORKEUS_ASTE) mittataulukkoon.

  • Tee jokaiselle moduulille kiinnityssäännöt: 0-piste, reuna-/kulmavalinnat, törmäystarkistuksen kannalta tarvittavat välykset.

  • Kytke kriittiset mitat masterin mittoihin (esim. takahyllyn pilarijako = funktio PITUUS-arvosta).


3) Valintasäännöt ja riippuvuudet

Rakenna yksinkertaiset, luettavat IF-säännöt (mittataulukossa / konfiguraattorissa):

  • Mittoihin sidotut ehdot

    • Jos PITUUS < 1500MOD_HYLLY_TAAKSE pilarimäärä = 2, muuten 3.

    • Jos LEVEYS < 800MOD_TYOKALULAATIKKO = S; 800–1000 ⇒ M; >1000 ⇒ L.

  • Vastavuoroiset poissulut

    • MOD_NOSTURI ei samaan kohtaan kuin MOD_VERHOSEINA kiskon alle.

  • Paketit

    • Valinta ”Hitsausperuspaketti” ⇒ lisää MOD_HITSAUSKONE + MOD_SAHKOKOURU + MOD_RUUVIPENKKI.

  • Turvamarginaalit

    • Nosturin pyörähdyssäde + 100 mm vapaa tila; varoalue piirtyy apigeometrialla.


4) Käyttöliittymä valinnoille

Voit käyttää:

  • Vertex G4:n mittataulukkoa (checkboxit, valintalistat, numerokentät), tai

  • Ulkoista UI:ta (esim. Python/Tkinter, Excel) joka lukee/kirjoittaa JSON/CSV-arvot mittataulukkoon.

Perusnäkymä:

  • Yläosa: PITUUS, LEVEYS, KORKEUS

  • Keskiosa: moduulien valinnat (checkboxit / radiot) + moduulikohtaiset asetukset

  • Alaosa: varoitus-/törmäysviestit ja minimi-/maksimiarvot (ohjausteksti)


5) Asemointi ja toistot

  • Tee masteriin ankkuripisteet: ANCHOR_BACK, ANCHOR_LEFT, ANCHOR_RIGHT, ANCHOR_TOP.

  • Moduuli tarttuu ankkuriin + saa lisäsiirron (dx, dy, dz).

  • Toistot (esim. pistorasiat, kaapelikourun kannakkeet): mallinna yksi yksikkö ja toista pituuden perusteella (pattern/array/taulukkoajuri).


6) Törmäys- ja sääntötarkistus

  • Lisää apugrafiikka (läpinäkyvä tilavuus) nosturin kääntöympyrälle ja verhokiskolle → UI näyttää, jos päällekkäisyys.

  • Aja nopea tarkistus konfiguroinnin yhteydessä:

    • Mittojen rajat (ei alle minimiarvon)

    • Toisiinsa nähden ristiriitaiset valinnat (näytä käyttäjälle korjausvinkki)


7) Tuoterakenne ja Flow

  1. Flow-mallipohja:

    • HITSAUS_TYOPISTE (tuote)

    • Rakenteessa master + optiomoduulit (”include if” -säännöt).

  2. Attribuutit: projekti, aineet, pintakäsittely, standardiosat.

  3. Varianttien tallennus:

    • Tallenna konfiguraatiot nimillä (esim. ”Solu A – lyhyt pöytä + verho”)

    • Palauta valinta tuoteperheestä myöhemmin (UI: ”Lataa tallennettu valinta”).


8) Piirustukset, listat ja julkaisut

  • Piirustuspohjat: päämitat (PITUUS/LEVEYS/KORKEUS), nosturin varoalue, pistorasioiden paikat.

  • Räjäytys/kuvapankki: yleisesitys ja moduulikohtaiset kuvat (helpdesk-/myynti-PDF).

  • BOM/osionimikkeet: moduulien määrät ja variantit (S/M/L), standardiosat (ruuvit, pultit).

  • Julkaisu:

    • PDF-paketti (kokoonpanopiirros + varustelistaus)

    • DXF/DWG tarvittaessa leikkuulle

    • 3D-esikatselu (GLB/STEP) myynnille/työpajalle


9) Testaus ja validointi

  • Aja rajatapaustestit: lyhyin ja pisin pöytä; kapein ja levein; max varustelu.

  • Tarkista, että optioiden säännöt ohjaavat osien valintoja oikein (ei orpoja osia).

  • Varmista, että muutokset mittaan skaalauttavat hyllyt/kourut/pylväät oikein.


10) Ylläpito ja jatkokehitys

  • Lisää uusia moduuleja (valaistuspuomi, savunpoisto, kaasupullohäkki, työkalutaulu) samalla mallilla.

  • Pidä parametrien nimet ja UI-tekstit yhdenmukaisina.

  • Versioi Flow’ssa: v1.0v1.1 (uusi kouru), v1.2 (nosturivariaatiot), jne.


Pika-checklist (tiivistelmä)

  • Master-pöytä parametrisoitu (PITUUS/LEVEYS/KORKEUS)

  • Ankkuripisteet moduuleille

  • Moduulit erillisinä alikokoonpanoina + varianttiparametrit

  • Säännöt: mittoihin sidotut, poissulut, paketit

  • UI valinnoille (mittataulukko tai ulkoinen)

  • Törmäystarkistus (nosturi vs. verho, varoalueet)

  • Flow-rakenne + konfiguraatioiden tallennus/lataus

  • Piirustukset, BOM, julkaisut

  • Rajatestaus ja dokumentointi


Lopputulos

Kun yllä oleva malli on toteutettu, hitsaustyöpisteen suunnitteluautomaatti mahdollistaa:

  • nopean mitoituksen (pituus/leveys/korkeus),

  • helpon varusteiden lisäyksen yhdellä klikkauksella,

  • automaattiset törmäys- ja sääntötarkistukset,

  • yhden napin julkaisut (piirustukset, BOM, PDF/3D) sekä

  • konfiguraatioiden tallennuksen ja toistokäytön projektista toiseen.

Tällä tavalla rakennettu ratkaisu on skaalattava, ylläpidettävä ja myynti- sekä tuotantokelpoinen ilman käsin tehtäviä kertamallinnuksia.
